Кнопка сетевого выключателя с подсветкой

Сенсорный выключатель с пультом управления — обзор, установка и возможности

Продолжение широкой темы «Дистанционное управление освещением» в более конкретном направлении: выключатель с пультом ДУ и не только. Так называемый сенсорный выключатель-приемник устанавливается вместо обычного выключателя и позволяет дополнительно управлять светом с различных передатчиков.

Простыми словами: это устройство работает как обычный выключатель в стильном, сенсорном дизайне и в дополнение может управляться с пульта-брелка или беспроводного выключателя на батарейках. Хороший вариант для реализации проходной схемы без штробления стен или управления освещением в частном доме, гараже.

Описываемое устройство можно приобрести в известном китайском магазине, ссылки на разные варианты в конце публикации.

Возможности выключателя

Данные устройства выпускаются в трех вариантах коммутирующей способности: одноклавишные, двухклавишные и трехклавишные. В плане эстетического дизайна существует два основных цвета — черный и белый. В некоторых вариациях встречаются модели золотистого цвета. Сенсорная панель представляет 3 мм. стекло и не представляет опасности поражения током даже с мокрыми руками.

Устанавливается в стандартный круглый подрозетник вместо обычного выключателя, не требует нулевого провода. Не обладает модульностю, тоесть не может быть установлен в общую рамку с другими выключателями или розетками. Из этого следует вывод — для нормальной установки нужно отдельное посадочное место (подрозетник), установить несколько устройств подряд не получится.

Каждая группа управления (клавиша) программируется на свой передатчик, всего можно назначить 4 устройства для управления одной линией. При добавлении большего количества передатчиков на один канал — переключение вкл/выкл происходит нестабильно.

В виде передатчиков рассматривается два устройства: пульт-брелок с четырьмя кнопками (командами) и беспроводной выключатель на батарейках (одно, двух и трехклавишный). Передатчики не изменяются и не программируются, каждая кнопка у них содержит уникальный идетификационный цифровой код.

Интересной особенностью выключателей-приемников является возможность привязывать разные клавиши (кнопки брелка) на включение и выключение линии. Другими словами, можно привязать одну клавишу брелка, чтобы она включала свет, а выключала другая. Здесь появляется возможность различных комбинаций нескольких выключателей (или каналов одного). Например: для включения устройства с 3-мя линиями можно запрограммировать 3 кнопки брелка на включение своего канала, а выключать все три группы освещения с 4-й кнопки брелка.

Сенсорные зоны имеют ненавязчивую подсветку: выключенная группа подсвечивается голубым, включенная — красным. В освещенном помещении подсветку не видно.

Хорошей новостью является то, что при пропадании электроэнергии все выключатели переводятся в выключенный режим. Поэтому ситуации, когда приходишь домой, а свет включен — исключены.

Технические характеристики

Следует заметить, что все-таки китайцы любят приврать в технических описаниях своих товаров. Поэтому не стоит полностью полагаться на эту информацию. В частности это касается максимальной мощности нагрузки — лучше не нагружать устройства нагрузками, мощность которых близка к максимально указанной.

Основные технические характеристики сенсорных выключателей:

1. Напряжение питания: 170-250 В.

2. Размеры (ш*в*г): 86*86*36 мм.

3. Материал: панель — ультрапрозрачное закаленное стекло; корпус — огнестойкий пластик.

4. Мощность нагрузки (на 1 канал): 5-300 Вт (для энергосберегающих ЛДС или светодиодных ламп мощность не должна превышать 150 Вт/канал).

5. Частота управляющего сигнала: 433 мГц.

6. Рабочая температура и влажность воздуха: -20. +70 C; 10-93%.

Размеры выключателя приемника одинаковые как для одноклавишных вариантов, так и для двух-трехклавишных.

Беспроводные выключатели-передатчики также имеют фиксированные размеры вне зависимости от количества групп.

По дальности действия передатчиков заявлено расстояние около 30 м. Можно с уверенностью сказать, что брелок способен коммутировать нагрузку на таком расстоянии. Однако срабатывания могут быть нестабильными. Сигнал уверенно проходит через 1-2 бетонные стены в панельном доме.

Передатчики

В радиоуправлении используется стандарт передачи RF433 (433 мГц, протокол неизвестен). Теоретически, устройствами можно управлять передатчиками других производителей, главное чтобы частота была 433 мГц и совпадали протоколы передачи.

Как было сказано вначале, в роли передатчиков рассматриваются брелок и беспроводной сенсорный выключатель.

Стандартный брелок поставляется с четырьмя кнопками и имеет размер менее спичечного коробка. Для него нужно приобретать 12-вольтовую мини-пальчиковую батарейку типа 27A.

Беспроводные выключатели дают больший простор для выбора. Одно, двух и трехклавишные устройства в черном или белом цветовом исполнении. Один важный момент: если «родительский» выключатель-приемник имеет три линии управления, то совсем необязательно он должен управляться трехклавишным передатчиком. Благодаря гибкой системе программирования можно реализовать различные варианты. Например: трехклавишным выключателем управляют три одноклавишных передатчика из разных мест или несколькими одноклавишными приемниками управляет один трехклавишный передатчик. Или некоторыми световыми линиями управляет брелок. А какими-то линиями управляет и выключатель-передатчик, и брелок.

Читать еще:  Glossa выключатель бежевый с подсветкой

Как мы видим, вариантов множество и можно придумать свою схему управления освещением.

Для питания выключателя-передатчика используются две литиевые батарейки 3 В типа CR2032.

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник. Внимание: прибор не обладает распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм., расположенные горизонтально или вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ — его рекомендуется ставить параллельно каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном режиме. Для ламп накаливания конденсатор не нужен.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки идут в следующем порядке: 1 короткий — пауза — 2 коротких — пауза — 3 коротких — пауза — 4 коротких.

Паузы между сериями «пиков» очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика. После 2-х коротких импульсов задается сигнал только на включение. После 3-х звуковых сигналов задается команда только на выключение. Когда выключатель пикнет 4 раза — все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных устройств.

Как подключить выключатель с подсветкой

Установка выключателей с подсветкой значительно повышает комфорт при необходимости включения осветительных приборов в темное время суток. Включение подсветки в таких выключателях производится автоматически при отключении питания осветительного прибора. Рассмотрим подробно, как подключить выключатель с подсветкой и его конструктивные особенности.

Схема подключения выключателя с подсветкой

Для подключения выключателя необходимо от ближайшей распределительной коробки или щитка протянуть нулевой провод непосредственно на осветительный прибор. Фазный провод при этом подается на один из контактов выключателя (как правило, нижний). Со второго контакта провод подается на фазу осветительного прибора.

Схема работы подсветки

Для подсветки выключателей, удлинителей или кнопок включения бытовых приборов используют неоновые или светодиодные лампы, включенные последовательно с резистором. Такая цепь подключается параллельно контактам выключателя.При замкнутом положении выключателя ток течет только через его через контакты и подается на осветительный прибор. При отключенном освещении ток течет по параллельной цепи через сопротивление и установленную лампочку подсветки.

Советы мастеров о том, как подключить лампочку через выключатель читайте в следующей статье.

Пошаговая инструкция

Для реализации задачи, как подключить выключатель с подсветкой, необходимо выполнить работы в следующем порядке:

  1. Для безопасности электромонтажных работ отключаются вводные выключатели и проверяется отсутствие напряжения в любой элетроточке с помощью отвертки-щупа или мультиметра.
  2. После этого необходимо произвести демонтаж старого выключателя, для чего аккуратно снимается клавиша, вынимаются контакты и отсоединяются от выключателя. В случае, когда имеет место установка нового выключателя к новому осветительному прибору, необходимо подготовить проем в стене под монтаж установочной коробки выключателя. Установочная коробка крепится в стену с помощью гипсовой шпаклевки или цемента.
  3. Выключатель с подсветкой одноклавишный имеет два контакта, один из которых подключается к осветительному прибору, а на второй подается фазный провод от ближайшей распределительной коробки.
  4. Укладку проводов при подключении выключателя можно выполнить закрытым способом (в стене) или открытым (в пластиковых каналах).
  5. После выполнения подключения необходимо подать напряжение включением вводных автоматов и проверить работоспособность выключателя и подсветки. Напомним, подсветка должна гореть только при отключении осветительного прибора.
Читать еще:  Расчет кабеля по нагрузке 3х фазного тока

Предлагаем вам выгодные цены на установку люстры а также установку выключателя — скидки до 40 %.

Советы, как подключить выключатель с подсветкой:

  1. В том случае, когда выключатель с подсветкой имеет две клавиши, схема подключения выглядит следующим образом: на общий зажим подключается фазный провод, а остальные два контакта подключаются на различные группы осветительных приборов.
  2. Как и при подключении выключателей других типов, необходимо строго проследить, чтобы на выключатель подавался именно фазный провод питающей сети. В противном случае при отключении освещения, лампочки все равно могут остаться под напряжением, что нарушает правила техники безопасности и повышает риск поражения электрическим током.

Видео по установке выключателя

Выключатели с подсветкой

Подписка на рассылку

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Некоторые модели современных выключателей оснащаются подсветкой (индикатором), которая значительно повышает удобство пользования прибором. Так, например, горящая подсветка помогает легко находить выключатель в темной комнате или заранее увидеть, что свет в помещении выключен, что может пригодиться, например, при спуске в подвал или погреб. Подключение выключателя с индикатором производится по определенной схеме таким образом, чтобы он работал именно при выключенном положении, а не наоборот.

Виды выключателей с подсветкой

Сегодня подсветку можно подключать практически ко всем традиционным видам выключателей. Так, существуют клавишные (в том числе, двухклавишные и трехклавишные), двойные и кнопочные выключатели с подсветкой. Также подключение индикатора возможно для сенсорных, и поворотных устройств.

Сама подсветка выключателя может быть наружной и встроенной (при установке подсветки такого типа используется светодиод), а также выполнять функцию ночного осветителя.

Как подключить выключатель с подсветкой (индикатором)

Как и любые другие электромонтажные работы, подключение выключателя с индикатором необходимо проводить, соблюдая технику безопасности и в строгом соответствии со схемой подключения выключателя с подсветкой. Как правило, этот процесс включает в себя два несложных этапа:

  1. На первом из них выключаем питание на электрощитке (либо ближайшей распределительной коробке) и подсоединяем к нему клеммы выключателя, зацепив к ним фазные провода.
  2. После этого один из проводов подсветки подсоединяем к общей клемме выключателя, а второй – к оставшейся свободной. Сделав все правильно, и не нарушив схему подключения выключателя с подсветкой, вы добьетесь того, что индикатор будет работать именно при выключенном аппарате, как это и должно быть.
Особенности подключения подсветки к спаренному выключателю

В случае использования спаренного выключателя подсветку подключают к клеммам, отвечающим за внешнее освещение. Если взять, к примеру, спаренный выключатель на коридор и ванную комнату, то здесь подсветка подключается к цепи выключения света в коридоре.

Условия работы выключателей с подсветкой

При всех несомненных достоинствах у подсветки для выключателей есть один значительный минус: ее нельзя устанавливать в цепи, в которых присутствуют энергосберегающие лампы. Дело в том, что через цепь подсветки энергосберегающая лампа получает небольшое количество тока, конденсатор, расположенный внутри нее, заряжается, и лампа начинает мигать (кратковременно зажигаться и быстро тухнуть). Также стоит отметить, что установка выключателя с подсветкой невозможна в случае использования приборов со светорегуляторами и датчиками движения. В случае же использования обычных ламп накаливания проблем с подсветкой в выключателе, как правило, не возникает.

Где применяются выключатели с подсветкой?

Такое приспособление, как выключатель с подсветкой, очень удобно для использования в помещениях с минимальным уровнем естественного освещения. Проще говоря, если в комнате нет окон или в них практически не проникает свет, небольшая лампочка поможет вам быстро отыскать электроустановочное изделие. Выключатели света с подсветкой рекомендуется ставить в некоторых общественных помещениях — в том числе в санузлах, служебных комнатах и многих других. Они помогут людям быстро ориентироваться, даже не зная особенностей разводки электричества в объекте. Однако стоит помнить, что такие приспособления могут использоваться не везде — поэтому стоит подробнее рассмотреть их устройство и ограничения.

Особенности конструкции

Прежде всего, стоит сказать, что контрольная лампочка может устанавливаться в электроустановочное изделие любого типа — даже если речь идёт о роторном или кнопочном механизме. Кроме того, не является редкостью выключатель двухклавишный с подсветкой — индикатор может располагаться на одном из его функциональных элементов или сразу на обоих. Двойной выключатель с подсветкой может иметь двухполюсную конструкцию, то есть предназначаться для отключения фазной и нулевой линии одновременно. Конечно же, такие устройства могут отличаться по дизайну и по расцветке, а также по типу используемого для их производства материала.

Читать еще:  Моргает свет проходной выключатель

Однако для их подключения используется одинаковая схема. В одноклавишном выключателе с подсветкой имеется две электрические линии — основная и обходная. Если ключ установлен в основном положении, включается система освещения или иной прибор, подключённой к такому электроустановочному изделию. На второй же линии находится компактная неоновая лампа или светодиод, который и выполняет функцию индикатора включения. Несмотря на то, что цепь замкнута и в этом положении, основная система освещения обесточена.

Такой эффект достигается за счёт применения специального резистора. Он значительно повышает уровень сопротивления, в результате чего ток не поступает на основную лампу, несмотря на то, что контрольный диод продолжает гореть. Соответственно, выключатель с индикатором обеспечивает удобно управление системой освещения. При этом он не расходует большого количества электроэнергии — мощность контрольной лампочки обычно исчисляется десятыми или даже сотыми долями ватта.

Ограничение применения

Кнопочный выключатель с подсветкой разрешается устанавливать только при условии, что в систему освещения входят лампы накаливания и галогеновые лампы. В этом случае схема с резистором оказывается действенной — она позволяет отключать приборы, не создавая никаких проблем. Однако выключатель с лампочкой запрещается монтировать в случае, если в состав электрической сети будут входить приборы с автоматическими регуляторами напряжения и силы тока.

Соответственно, клавишный выключатель с подсветкой или другие приспособления, оснащённые контрольной лампой, не могут управлять светодиодными и люминесцентными устройствами. Специалисты также рекомендуют отказаться от их использования при установке металлогалогенных энергосберегающих ламп. Выключатель с подсветкой 220V в этом случае не будет работать. При переключении на обходную линию лампы продолжат светиться, однако будут мерцать, создавая неприятный эффект и быстро изнашиваясь.

2 Способа Подключения Китайского Выключателя С Подсветкой 3 Контакта, 220 Вольт

Perfectionist Канал Самоделок HD 01:44

Описание

Subtitles in English videos .
===== ПАЙКА
Купить медные жала для паяльной станции: http://ali.pub/4vng13
Купить паяльную станцию с жалами Т-12: http://ali.pub/4u9ezl
Купить паяльник с регулятором температуры 220/110 вольт: http://ali.pub/4l3pht
Купить паяльник для паяльной станции: http://ali.pub/4vnwpc
Купить олово для пайки: http://ali.pub/4vkttl
===== ИЗМЕРЕНИЕ
Купить вольтамперметр 4 цифры: http://ali.pub/31uw66
Купить мультиметр RICHMETERS RM113D: http://ali.pub/4vzt25
Купить дешёвый мультиметр ANENG XL830L: http://ali.pub/4vztdt
Купить мультиметр RM101: http://ali.pub/26qis5
Купить вольтамперметр 100 м/с: http://ali.pub/31uvyl
Купить хорошие щупы для мультиметра: http://ali.pub/2zg0d5
===== РАДИОЭЛЕМЕНТЫ
Купить электролитические конденсаторы: http://ali.pub/4s5dbh
Купить керамические конденсаторы: http://ali.pub/4urw8c
Купить резисторы: http://ali.pub/4uruwp
Купить транзисторы: http://ali.pub/4urx1i
Купить диоды разные: http://ali.pub/4urvd8
===== ПИТАНИЕ
Купить лабораторный БП 0-30В_10А: http://ali.pub/4l3q91
Купить плату лабораторного БП 0-30В_3А: http://ali.pub/4l3o7j
Купить плату импульсного БП 24В/6А: http://ali.pub/36eeer
Купить понижающий модуль DC-DC: http://ali.pub/4l3qhs
Купить регулятор мощности 2 kWa: http://ali.pub/2ytgv1
Купить регулятор мощности 3 kWa: http://ali.pub/2ythh7
Купить регулятор мощности 4 kWa:http://ali.pub/2yx9ih
===== ИНСТРУМЕНТЫ
Купить набор отвёрток: http://ali.pub/4l5dbo
Купить пинцет для радио любителя: http://ali.pub/4u999h
Купить свёрла для сверления плат 1; 1,5; 2; 2,5; 3 мм: http://ali.pub/36p736
Купить 15 качественных свёрл: http://ali.pub/3j2ags
===== О ВИДЕО

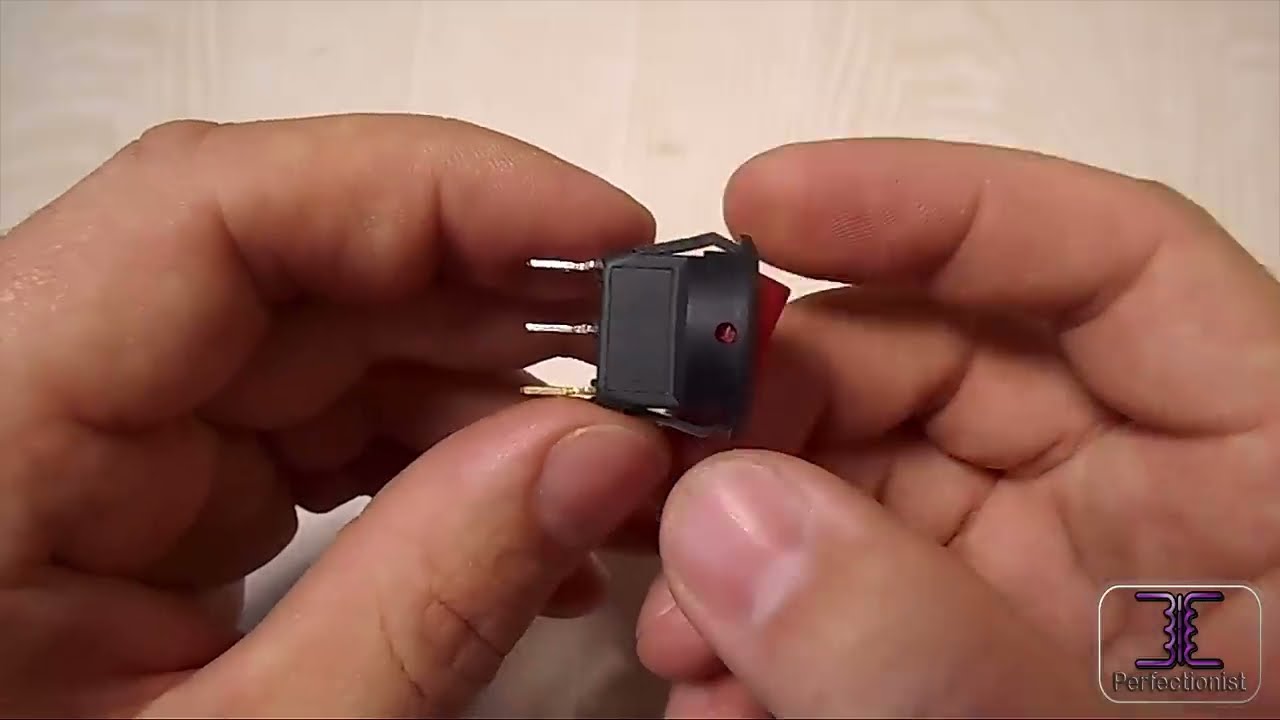

В видео рассматривается два способа подключения Китайского выключателя с подсветкой на напряжение 220 (230) вольт. Выключатель был заказан для самодельного лабораторного блока питания.
