Пув это кабель или провод

Чем отличаются кабель и провод, расшифровка обозначения, область применения

Чем отличаются кабель и провод

Что такое кабель?

Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку. Оболочка может быть резиновой, пластмассовой, из сшитого полиэтилена (СПЭ) и даже металлической. Она служит для защиты изоляции жил от воздействия от внешних воздействий (света, влаги, различных химических веществ), а также предохраняет ее от механических повреждений.

Область применения кабелей

кабели с ПВХ изоляцией

пониженной пожароопасности (-нг)

не распространяющие горение, с низким дымо- и газовыделением (нг-LS)

пожаробезопасные (-нг-HF; -нг-FRLS)

кабели с изоляцией из сшитого полиэтилена

кабели силовые с бумажной изоляцией

кабели для подвижного состава с изоляцией из термоэластопласта

Что такое провод?

Провод — это одна неизолированная, либо одна или более изолированных жил, поверх которых имеется оболочка (ПВХ изоляция, сшитый полиэтилен и т.д.), обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными.

Область применения проводов:

провода для воздушных ЛЭП

самонесущие изолированные (СИП)

с защитной изоляцией

с ПВХ изоляцией для электрических установок

провода гибкие неизолированные

провода установочные для водопогружных двигателей

провода для подвижного состава с изоляцией из термоэластопласта

провода с ПВХ изоляцией кроссовые станционные

Что такое шнур?

Шнур — это провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм², скрученных или уложенных параллельно, покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами. Шнуры применяются для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В.

Номенклатура кабельно-проводниковой продукции обширна. Для каждой марки кабеля, провода и шнура существует своя аббревиатура. Она строго регламентирована нормативными документами.

Расшифровка маркировки кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

Э – экран общий из алюминиевой фольги поверх скрученных жил —

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди. Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода. Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Описание, расшифровка и характеристики провода ПуГВ

При прокладке низковольтных силовых линий зачастую используют провод ПуГВ с медными жилами. Для их изоляции применяется специальный ПВХ-пластикат, не поддерживающий горения. Одной из наиболее значимых особенностей кабеля является отсутствие наружной оболочки.

В соответствии с ГОСТ жилы формируются из луженой медной проволоки, при этом количество прутьев составляет не менее семи штук. После ряда технологических испытаний ПуГВ можно эксплуатировать внутри закрытых помещений при подключении стационарных агрегатов и приборов. Возможна установка кабеля на улице с использованием навеса. Но в таком случае нужно позаботиться о защите от ультрафиолетовых лучей и избежать их прямого попадания.

Категорически запрещено применять силовой проводник в местах, подверженных воздействию атмосферных осадков. ПуГВ можно прятать в стенах под качественной штукатуркой либо размещать в кладке из кирпича или бетона.

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

  1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
  2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
  3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
  4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.
Читать еще:  Кабель аввг 4х50 технические характеристики допустимый ток

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

В конце аббревиатуры появляется числовое значение. В большинстве случаев обходятся числом от 0,5 до 250, которое указывает на площадь сечения токоведущей жилы. Изредка появляются символы вида 1×1 – первая цифра используется для подсчета количества жил, вторая – сечения проводника.

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

  1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
  2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
  3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
  4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
  5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
  6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
  7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета. Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая.

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Важно! Если линия электропередач устанавливается на открытой территории, то провод ПуГВ следует размещать в защитных конструкциях. К числу таковых относятся гофрированные пластиковые или металлические трубы, короба, лотки, кабель-каналы. Здесь важно добиться максимальной защиты поверхности кабеля от воздействия ультрафиолетовых лучей.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Технические характеристики

Ниже приведены основные технико-эксплуатационные параметры ПуГВ:

  • климатическое исполнение – УХЛ;
  • тип помещения, в котором эксплуатируется изделие, – II категория по ГОСТ;
  • диапазон допустимых температур в процессе эксплуатации – от -50 до +65 гр. Цельсия;
  • повышенная устойчивость к влаге (при температуре -15 гр. Цельсия уровень содержания влаги составляет 98%);
  • допустимые температуры при монтаже провода – не ниже -15 гр. Цельсия;
  • сечение – 0,5-240 кв. мм;
  • одиночный способ монтажа исключает распространение горения;
  • выдерживает продолжительный нагрев до 70 гр. Цельсия;
  • срок эксплуатации – свыше 20 лет, начиная от даты изготовления.

Допустимые токовые нагрузки зависят от сечения конкретного кабеля.

Состав провода

Жилы производятся из медной луженой проволоки, количество которой зависит от сечений прутьев и конечного изделия. Изоляция выполняется из цветного поливинилхлоридного пластиката.

Цвета провода

Изоляционная оболочка ПуГВ может иметь различную цветовую гамму, при этом покрытие делается сплошным. Допустима окраска в виде двух продольных полос разного цвета, расположенных диаметральным образом. Каждая полоса окрашивается в натуральный цвет. Для заземляющего провода используется желто-зеленая окраска, нулевого – синяя, фазного – коричневая.

Поскольку цвета нигде не регламентируются, то такая маркировка обсуждается индивидуально с заказчиком. Если какие-либо указания отсутствуют, то производитель вправе самостоятельно сделать выбор.

Чем отличается ПуГВ от ПВ 3

Придя в магазин, вы можете столкнуться с другим названием провода – ПВ 3. Фактически речь идет об одном и том же проводнике, аббревиатура ПуГВ начала использоваться сравнительно недавно. Ее появление ознаменовали изменения, внесенные в ГОСТ. Единственное, что отличает эти названия: к ПуГВ предъявляются более высокие требования по гибкости. При сравнении классов гибкости «2», «3» и «4» с новыми стандартами последние будут соответствовать категориям «3», «4» и «5».

Методы проверки качества продукции

При проверке любых проводников в первую очередь производят внешний осмотр, после чего составляют предварительную оценку состояния кабеля в том случае, если произведенные измерения физических величин вызвали сомнения.

При расчете электрического сопротивления проверяют качество контакта на измерительных проводах. Возможен подсчет удельного сопротивления провода: измеряют величину на определенном отрезке, после чего полученное значение рассчитывается на всю длину.

Окончательный вывод о состоянии провода складывается после заключительных лабораторных испытаний, во время которых на кабель подается ток заданной величины.

Особенности хранения и прокладки

Срок хранения электрического провода ПуГВ и любых других силовых проводников во многом зависит от созданных условий, в которые помещено изделие. При хранении на открытых площадках продолжительность не должна превышать двух, под навесами – пяти, в закрытых складских помещениях – десяти лет.

Читать еще:  Приборы вырабатывающие электрический ток под воздействием света

Обратите внимание на то, что при прокладке ПУГВ или ПУГВВ температура окружающей среды должна быть не менее -15 гр. Цельсия. Если ее значение будет ниже, то ПВХ-пластикат, из которого производится изоляция жил, теряет прочность и становится хрупким. Игнорирование требования может привести к повреждению изоляции во время сгибания кабельной линии.

Важно! Во время прокладки трасс нужно следить за радиусом изгиба. Данная величина должна составлять не меньше пяти наружных диаметров провода. Речь идет о диаметре изделия вместе с оболочкой!

Благодаря высоким технико-эксплуатационным параметрам провод ПуГВ может использоваться при решении разнообразных задач в промышленной или бытовой сферах. Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью. Из недостатков выделим лишь одножильное строение провода, но в зависимости от условий прокладки и эксплуатации кабельной линии это может стать преимуществом изделия.

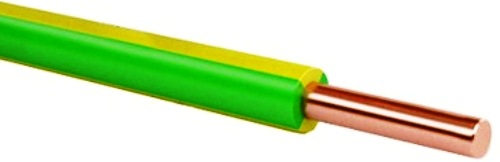

Кабель ПуВ 1,5 С

  • Описание
  • Характеристики

О проводнике и области применения

Подключение промышленного оборудования к питающим сетям, монтаж осветительных линий требует применения надежных при эксплуатации высококачественных проводников. Купить надежный кабель и провод по низкой цене можно обратившись в наш интернет-магазин в Москве.

Используемые до недавнего времени провода марки ПВ1 и ПВ2 были заменены на современный более надежный установочный провод ПуВ. Проводник ПуВ 1,5 С применяется при выполнении стационарных прокладок силовых и осветительных цепей, для подключения к электропитанию промышленной и лабораторной аппаратуры. С его помощью осуществляют связи между аппаратами, приборами внутри силовых шкафов, распределительных щитов и шкафов управления технологическими процессами.

Его жесткие жилы хорошо держат форму при выкладывании связей внутри пультов управления и электрических приборов. Изделие нет необходимости обжимать наконечниками, его однопроволочную жилу удобно крепить винтовыми зажимами, которые расположены в конструкции современных автоматических выключателей, УЗО, счетчиках и других приборах и аппаратах. Проводник используют, когда собирают схемы тепловых пушек – передвижных нагревателей воздуха для больших помещений, которые применяются для обогрева на стройках, в торговых залах супермаркетов.

Изоляция провода не выдерживает воздействий прямых солнечных лучей и попадания природных осадков, что предъявляет требования к зонам прокладки. Это должны быть закрытые здания, а на открытых местах необходимо наличие навесов или козырьков, защищающих от ультрафиолетового излучения солнца, воды и влаги. Прокладывание одиночных линий исключает распространения огня при возгорании.

Применение на промышленных объектах требует исключения нагрузок изгиба, его разрешается использовать в стационарных прокладках, выполняя монтаж:

  • внутри стальных труб;
  • в монтажных коробах;
  • на лотках;
  • в металлических или пластиковых гофрах;
  • в металлорукавах;
  • в специальных кабельных каналах.

Используя проводник для электропроводки в жилых зданиях, следует помнить, что независимо от способа прокладки (ведется открытая или закрытая проводка), изделие должно укладываться в кабельные каналы. Не используют проводник в местах с высокой температурой, не допускается монтаж в банях, ванных комнатах.

Ознакомиться с информацией о ПуВ 1,5 С можно на нашем сайте. Всегда подробные данные о наличии на складах, стоимости провода, его технических характеристиках. Оформление заказа и приобретение необходимого метража всегда отличного качества по доступной цене не займет много времени в интернет-магазине города Москвы. Купленный товар может быть доставлен в любой регион России по первому требованию клиента.

Аббревиатура и её расшифровка

Обратимся к следующей записи: ПуВ 1,5 С ГОСТ 6323-79.

Принадлежность продукции
Празъясняет, что это провод, а не кабель
Назначение кабеля
Уизделие относится к установочным проводам
Маркировка по изоляции
Вматериал, использованный для изготовления изоляции, поливинилхлоридный пластикат, изоляция– виниловая
Цифровая маркировка
1,5говорит о величине поперечного сечения проводника
Нормативные акты
Изготовление по ГОСТ или ТУГОСТ 6323-79

Один из ряда заводов, выпускающих кабельную продукцию из ПВХ пластиката, представлен на следующем видео:

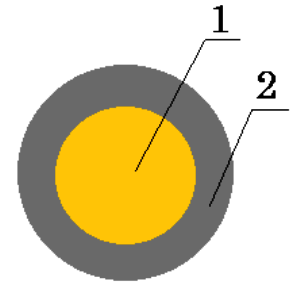

Элементы проводника

1 – токопроводящая жила изготовлена из цельной отожженной медной проволоки сечением полтора квадратных миллиметра. Проволока может быть луженой или нелуженой.

2 – изоляционный слой выполнен из поливинилхлоридного пластиката. Его толщина зависит от поперечного сечения. Выпускается данный провод с синей расцветкой изоляции.

Рамки функционирования и немного о параметрах

Данный провод работает при номинальном напряжении:

а) 0,45/0,75 кВ частотой до 400 Гц переменного тока;

б) 1,0 кВ – постоянного.

Нормальное функционирование проводника наблюдается, начиная с холодной погоды (-50°С) и продолжается при температуре, доходящей до +70°С. Но при проведении монтажных работ мороз не должен превышать -15°С. При прохождении тока жилы выдерживают нагрев в течение продолжительного времени до +70°С. Гибкость провода не слишком высока: радиус изгиба не может быть меньше десяти наружных диаметров.

Одиночная прокладка проводника не вызывает распространения пламени. Время работы провода достигает двадцати лет при соблюдении всех правил (перевозка, хранение, монтажные работы, эксплуатация) и отсутствии влияния внешних вредных факторов.

Представление о параметрах ПуВ 1,5 С, значения которых взяты из разных источников, дает таблица:

Класс жилы по ГОСТ 22483-2012 Сопротивление изоляции жил, МОмкм Код ОКП Класс пожарной безопасности Номинальное напряжение, В
15355113О1.8.2.5.4750

Провод ПуВ 1,5 С весьма популярен среди потребителей кабельной продукции благодаря своей надежности и невысокой стоимости. Он широко применяется на промышленных объектах и в повседневной жизни. Наш сайт обладает достоверной полной информацией о данном проводнике: наличие на складах, оптовой стоимости и розничной цене. Московский интернет-магазин всегда к услугам покупателей для приобретения нужного количества провода. Доступные цены при отличном качестве, быстрое оформление, возможность доставки приобретенного товара во все районы страны.

Производственные мощности по изготовлению кабельной продукции представлены на видео ниже:

Жилы силовых кабелей: виды, особенности, применение

Важной частью силовых кабелей выступают токопроводящие жилы. От материала их изготовления, количества и строения зависят возможности и сферы применения кабельной продукции. Поэтому на жилы силовых кабелей необходимо обращать особое внимание при выборе. От этого зависит, будут ли выполнены поставленные задачи по электрификации конкретного объекта или оборудования.

Зачем нужны жилы в кабеле

Основное назначение жил – проведение тока. По этой причине их и называют токопроводящими. По цвету, токопроводящие жилы могут быть разными. В отдельную категорию относят жилы заземления, которые имеют уменьшенную площадь сечения. Их размещают между другими жилами и маркируют желто-зелёным цветом. Маркировка применяется и к остальным жилам, чтобы было удобнее определять их фазировку. По цвету электромотажник сразу определяет, куда нужно подсоединить провод без дополнительных манипуляций(«прозвонки») и временных затрат. Традиционные цвета маркировки: Кабели силовые согласно ГОСТ 31996-2012, провода установочные должны соответствовать ГОСТ 31947-2012.

  • Желто-зеленый – в таком цвете выполняется защитный проводник (PE).
  • Синий – «нулевой» (N), должен соответствовать одинаковому сечению основных фазных жил; в некоторых случаях может использоваться как жила «зануления» или заземления;
  • Белый/серый, черный/коричневый – такими делают изоляцию фазных;

Как и из каких материалов делают жилы

В большинстве кабелей жилы имеют одинаковую конструкцию – из одной цельной проволоки большого диаметра или из нескольких более тонких, переплетенных между собой. В последнем случае жила приобретает более значительную гибкость. Чем больше проволок в жиле, тем легче они гнутся. Этот фактор имеет значение при применении кабеля в строительстве, промышленности, быту и любых других сферах. К примеру, в стенах можно проложить проводник с однопроволочной жилой, поскольку здесь она не будет подвергаться постоянным изгибам. Для замены сетевого шнура у электрических приборов лучше уже многопроволочные жилы, поскольку они лучше поддаются изгибам.

Разница заключается в форме жил, которые могут быть секторными или круглыми. По материалу делят на два класса: медные и алюминиевые. Выбор меди и алюминия обусловлен тем, что это дешевые цветные металлы, оптимально подходящие по своим характеристикам для производства кабельной продукции. Можно, конечно, изготовить кабель из золота, но цена его будет запредельной.

Читать еще:  Как подключить выключатель света от 220

Кабельные и медные жилы различаются методикой изготовления:

  • Медные. Для установочного провода ПуВ(ПВ1) до площади поперечного сечения 16 мм 2 производятся по 1 кл гибкости — однопроволочными, от 25 до 150 мм кв. по второму гибкости классу. Для провода ПуГВ от 0,5 – 150,00 мм кв по 5-му классу гибкости. Провод установочный — ПВ 3 – по 3-му кл. гибкости.
  • Алюминиевые. Здесь дело обстоит немного иначе. До площади поперечного сечения 16 мм 2 состоят из одиночной проволоки, сечение от 25-240 мм 2 – состоят от 7 – 37 проволок. ГОСТом установлена буквенная маркировка, по которой можно определить, что в основе – медь или алюминий. Кабель силовой с алюминиевыми жилами имеет в обозначении букву «А», которая стоит на первом месте. Пример – марка АВВГ. На первом месте есть буква «А», что указывает на «алюминиевый». Другие примеры марок силового кабеля с алюминиевыми жилами:
  • ААБл,
  • АВБбШв,
  • АВВГнг(А),
  • АВВГнг(А)-LS.

Если буквы «А» нет в начале, значит перед вами кабель с медными жилами. К примеру, марка ВВГ. В ней токопроводящие жилы выполнены из меди. Марки силового кабеля с медными жилами:

Марки АВВГ и ВВГ относятся к наиболее распространенным. У них примерно одинаковые возможности и сферы применения. Кабели этих марок прокладывают в траншеях, коллекторах, в земле и внутри помещений от зависимости от способа прокладки.

Сравнение кабелей с жилами из меди и алюминия

Кабель силовой с медной жилой имеет больше плюсов, чем с алюминиевой. К преимуществам относится следующее:

  • Более высокая электропроводность – примерно в 1,7 раз больше, чем у алюминия (всего на 5% меньше, чем у серебра). Это означает, что при меньшем сечении, медь пропустит большее количество тока.
  • Высокая эластичность и гибкость, благодаря которым даже одножильный провод выдерживает большее количество изгибов и других деформаций.
  • Отсутствие необходимости использования дополнительных материалов для пайки, сварки и лужения.

Нужно учитывать, что цена силового кабеля с медными жилами выше (примерно в 4- раза), но это объясняется более высокими техническими характеристиками. Из минусов меди можно отметить высокую плотность, из-за которой бухта с таким кабелем будет примерно в 3 раза тяжелее, чем из алюминия. Кроме того, медные провода и контакты окисляются на открытом воздухе. (Алюминиевые точно также.)

К главным преимуществам алюминиевых жил относятся вес и более низкая стоимость. Минусов здесь несколько больше:

  • Жилы с площадью поперечного сечения до 16 мм 2 бывают только однопроволочными, они подходят исключительно для стационарной прокладки без изгибов под прямым углом.
  • Алюминиевые провода требуют больше внимания в обслуживании, что связано с постепенным ухудшением электропроводимости оксидной пленки, которое происходит из-за постоянного нагрева.
  • Пайка может осуществляться только с применением специальных средств, а сварка – с инертным газом.

Поскольку медь долговечнее, она требует меньше усилий при монтаже и меньше внимания при обслуживании, ее использование экономически выгоднее, чем алюминия. Этим объясняется более широкое распространение кабелей с медными жилами. Но в зависимости от поставленных задач могут применяться и марки с алюминиевыми.

Сколько бывает жил в кабеле

В зависимости от количества жил можно купить кабель двух типов: одно- проволочный или многопроволочный. Как видно из названия, в первом одна жила, а во втором – 5. В целом количество жил может быть от 1 до 5.

Как рассчитать сечение кабеля по жилам

В зависимости от количества и вида жил можно определить сечение кабеля:

  • Для однопроволочного достаточно воспользоваться формулой площади круга – S = π · D 2 /4, где D – диаметр жилы.
  • Для многопроволочного, сначала нужно отдельно определить диаметр каждой проволочки по формуле: S=Пr2; после чего умножить на их количество. Тогда получится площадь поперечного сечения всей токопроводящей жилы.
  • Для секторных жил все немного сложнее – нужно знать высоту (радиус сектора) и угол сектора, зависящий от количества жил в кабеле: 72° – для 5, 90° – для 4, 120° –для 3. Площадь сектора вычисляется по формуле S = π · R 2 · α/360°. Остается только умножить полученную площадь на количество секторов.

Компания «Бонком» предлагает свою помощь в подборе кабельной продукции для разных задач. Работая с крупными заводами-изготовителями, мы предлагаем широкий ассортимент кабелей и проводов разного назначения. Мы комплектуем заказы любых объемов, поставляем их на крупные объекты Минска и Беларуси. По всем вопросам обращайтесь к нам по телефону или через форму обратной связи.

Кабели и провода для электрических
установок ПуВ, ПуГВ, ПуВВ, ПуГВВ

На напряжение до 450/750 В. ТУ 16-705.501-2010

Провода с медными жилами с изоляцией поливинилхлоридного пластиката для электрических установок.
Провода соответствуют требованиям ГОСТ 31947-2012.

Применение проводов ПуВ, ПуГВ, ПуВВ, ПуГВВ

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Провод ПуВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей.

Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

Провод ПуВВ применяется для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей.

Провод ПуГВВ применяется для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

Конструкция проводов ПуВ, ПуГВ, ПуВВ, ПуГВВ

1. Токопроводящая жила – из медной отожженной проволоки 1, 2 или 5 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Изолированные жилы многожильного провода марки ПуВВ уложены параллельно в одной плоскости. Изолированные жилы имеют отличительную расцветку.
5. Оболочка (для проводов марок ПуВВ, ПуГВВ) – из поливинилхлоридного пластиката.

Указания по эксплуатации проводов ПуВ, ПуГВ, ПуВВ, ПуГВВ

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69.

Диапазон температур эксплуатации → от -50 °С до 65 °С.

Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды → до 35 °С.

Монтаж проводов производится при температуре → не ниже -15 °С.

Радиус изгиба при монтаже:

  • для проводов марки ПуВ, ПуВВ, → не менее 10 наружных диаметров;
  • для проводов марки ПуГВ, ПуГВВ → не менее 5 наружных диаметров.

Провода не распространяют горение при одиночной прокладке.

Длительно допустимая температура нагрева жил при эксплуатации → не более 70 °С.

Строительная длина → не менее 100 м.

Срок службы проводов при эксплуатации, не менее 20 лет при соблюдении потребителем требований по траспортированию, хранению, монтажу и эксплуатации.

Срок службы исчисляется с даты изготовления проводов.

Гарантийный срок эксплуатации → 3 года.

Главная → Кабельная продукция → Кабели и провода для электрических установок ПуВ, ПуГВ, ПуВВ, ПуГВВ

21.12.2016
С 4 по 6 октября компания «ITE Сибирь» провела в Новосибирске выставку «ЭлектроТех Сибирь» .

02.09.2016
Уважаемые Коллеги, Предлагаем Вашему вниманию итоги работы проекта «Кабель без опасности» в августе и дальнейшие планы проекта. .


Курс валют и погода

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
