Выключатель подсветки с реостатом

Особенности подключения переключателей с подсветкой

Компания «ЧИП и ДИП» имеет в своем ассортименте большое количество самых разнообразных переключателей, отличающихся между собой формой, количеством контактных групп, алгоритмом коммутации и т.д. Пожалуй, в отдельную группу можно отнести переключатели с подсветкой. В первую очередь это, конечно, переключатели с подсветкой серии IRS, и миниатюрные переключатели серии MIRS. Несмотря на то, что данные переключатели находятся в ассортименте уже довольно давно, до сих пор у пользователей возникают вопросы о способах их подключений.

Во-первых, название «переключатель с подсветкой» следует понимать буквально. То есть, переключатель имеет встроенную подсветку, позволяющую определить местонахождение переключателя на панели, или пульте управления в условиях недостаточного освещения. Коммутационная схема самого переключателя изображена на рисунке (рис.1). Контакты, предназначенные для коммутации, имеют серебристый цвет, контакт, предназначенный для подключения подсветки, имеет золотистый цвет. Таким образом, определить назначение контактов можно без применения прозвонки, или тестера. Светоизлучающим элементом может быть, как светодиод, так и электрическая лампа, как правило – неоновая.

Рис.1 Коммутационная схема переключателя

Схема подключения переключателя к электрической цепи изображена на следующем рисунке (рис.2). Данная схема является типовой — подсветка работает постоянно, независимо от состояния контактной группы. Иначе говоря, мы можем видеть — подается ли питание на светоизлучающий элемент, или нет.

Рис.2 Схема подключения переключателя к электрической цепи

Однако у многих пользователей возникает вопрос – можно ли подключить подобный переключатель так, чтобы свечение индикатора указывало на состояние контактов переключателя? Иными словами, чтобы переключатель «с подсветкой» стал переключателем «с индикацией состояния контактов». Ответ – да, можно! Схема такого подключения приведена на рисунке (рис.3), где «La1» — нагрузка.

Рис.3 Схема включения «с индикацией состояния контактов»

При этом необходимо соблюдать осторожность – следует убедиться, что напряжение лампы соответствует напряжению сети. В случае, если в качестве светоизлучающего элемента используется светодиод, следует соблюдать полярность. Кроме того, в связи с тем, что светодиод управляется не напряжением, а током, то работоспособность такой схемы может зависеть от типа нагрузки. Таким образом, подключение переключателя в режиме «переключателя с индикацией состояния» рекомендуется опытным пользователям, достаточно хорошо знакомым с электротехникой.

Схема подключения двухканального переключателя полностью соответствует схеме подключения одноканального.

Реостат освещения приборов ваз

Вообщем начала моргать подсветка. А вчера пока ночью из центрального района вез людей подсветка вообще отключилась.
Данная запись наверное пригодится другим людям. Без шуток но я долго не мог разобраться как снимается этот реастат ))) В просторах инета я не нашел инструкцию.
Для того чтоб снять реостат необходимо первым делом отключить его штекер.Это надо лезть под торпеду.
После этого ЭПИК… Я долго ломал голову думал он за торпедой крепится на гайках. Все намного проще! Сдираем на себя крутилку и выкручиваем гайку! После этого спокойно выдавливаем его из своего посадочного места.
Теперь сам процесс разборки реостата.
Внимание!
Винтик крепится на гайке которая с другой стороны! Я этот винтик чуть не про…ал и думал садить на саморез)
Выкручиваем винтик придерживая пальцем гайку снизу.
После этого смотрите на контактную пластину. Она перегорает и ее нужно просто припоять)
Дальше дело пайки !)

Прежде чем снимать реостат проверьте приходит ли питание на него. Может дело и не в нем.

Артикул: 62.3710

Код для заказа: 023197

  • С этим товаром покупают
  • показать еще

Обозначение — 62.3710
Наименование — выключатель освещения шкалы приборов

Применяемость — автомобили: ВАЗ-2108, -2109 и модиф.
Особенности использования — конструктивные особенности: поворотный, с реостатом и плавким предохранителем.

Технические характеристики:
— включение и регулировка освещения шкалы приборов;
— количество положений: 2;
— номинальное напряжение: 12 В;
— номинальный ток нагрузки: 1,2 А;
— масса: 0,049 кг.

Основной изготовитель — АО ЛЭТЗ

Использована информация: ООО «Автокомплектация»

  • Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/pribory-211/#part30523″>Реостат приборовПриборы и датчики / Приборы
  • Легковые автомобили / ВАЗ / ВАЗ-210992 чертежа
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/pribory-206/#part38419″>Реостат приборовПриборы и датчики / Приборы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/pribory-205/#part38376″>Реостат приборовПриборы и датчики / Приборы
  • Легковые автомобили / ВАЗ / ВАЗ-21311 чертеж

      Для этого товара еще нет обзоров.

    Код товара: 069.044.182

    Параметры упаковки
    Вес, кг0.05

    Внимание! Изображение товара, включая цвет, могут отличаться от действительного внешнего вида. Комплектация так же может быть изменена производителем без предварительного уведомления. Обращаем ваше внимание на то, что все приведённые выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Для получения подробной информации о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам нашего отдела продаж или в Российское представительство данного товара.

    Как подключить выключатель с регулятором яркости

    Довольно часто возникают ситуации, когда слишком яркий свет начинает раздражать и отрицательно влиять на настроение. В этом случае может помочь лишь выключатель с регулятором яркости, применение которого позволит избежать замены ламп в светильниках на менее мощные. Эти устройства, известные еще как диммеры способны выполнять регулировку напряжения в диапазоне, составляющем 0-100% от номинала. Они успешно заменяют обычные выключатели в тех местах, где необходимо плавное изменение яркости света.

    1. Схема подключения диммера
    2. Подключение светорегулятора с выключателем
    3. Схема подключения с двумя диммерами
    4. Схема с двумя проходными выключателями
    5. Эксплуатация диммера
    Читать еще:  Как подключить розетку под кабель интернет

    Схема подключения диммера

    Диммеры, называемые также светорегуляторами, последовательно подключаются в цепь питания, поступающего на лампочку. Эти устройства могут быть механическими или электронными. Во втором случае, прибор, кроме основной функции, выполняет ряд дополнительных действий. Он способен выключать освещение через определенный промежуток времени, создавать эффект присутствия, срабатывать по команде и т.д.

    Все типы выключателей с регулятором яркости рассчитаны преимущественно на совместную работу с лампами накаливания. Другие источники света, например, энергосберегающие лампы, при работе с диммером очень быстро выходят из строя, причем сломаться может и сам светорегулятор.

    Регулирующее устройство подключается так же, как и обычный выключатель. Единственное, что должно неукоснительно соблюдаться, это полярность подключения. В этом случае выполняется соединение питающего провода с клеммой L. Проводник, предназначенный для подвода к светильнику, подключается к оставшейся клемме.

    Электронные диммеры могут подключаться параллельно между собой. Такая схема, состоящая из двух приборов, дает возможность получить по сути проходные выключатели, обладающие функцией регулировки света. Схема установки и подключения диммера аналогична подключению розеток или выключателей, за исключением обязательного соблюдения полярности.

    После подключения регулятора яркости провода, расположенные сзади, аккуратно загибаются, а сам диммер помещается в подрозетник. Остается лишь установить рамочку и регулировочную рукоятку.

    Подключение светорегулятора с выключателем

    Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

    Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

    Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

    Схема подключения с двумя диммерами

    Широкое распространение получила схема, в которой участвуют сразу два светорегулятора. Они устанавливаются в двух точках какого-либо помещения и выполняют функции проходных выключателей, управляя отдельно взятой люстрой или светильником.

    Данный способ предполагает подводку трех проводов к распределительной коробке от каждой точки. Подключить два диммера довольно просто. Необходимо выполнить соединение перемычками соответствующих первых и вторых контактов в каждом светорегуляторе. В дальнейшем на третий контакт первого диммера подводится фаза, которая уходит к светильнику через третий контакт второго устройства.

    Схема с двумя проходными выключателями

    Данное подключение используется сравнительно редко. Как правило, его применяют для проходных комнат и длинных коридоров. Благодаря такой схеме, включение и выключение света может производиться с каждой стороны помещения.

    Сами проходные выключатели устанавливаются в разрыв фазы. Их соответствующие контакты соединяются проводами между собой. Диммер включается в цепь последовательно, после одного из выключателей. В его первый контакт входит фаза, которая далее идет к лампочке накаливания.

    Яркость света регулируется диммером. Однако, если регулятор будет находиться в выключенном положении, то проходные выключатели не смогут выполнять коммутацию ламп.

    Эксплуатация диммера

    Существует ошибочное мнение о существенной экономии электроэнергии. В действительности реальная экономия составляет в пределах 15% при минимальной яркости. Это связано с тем, что часть энергии уходит на рассеивание светорегулятором.

    Эксплуатация диммеров должна производиться при температуре окружающей среды не более 27 С, во избежание перегрева. Нагрузка, подключаемая к прибору, должна быть как минимум 40 Вт, в противном случае выключатель с регулятором яркости будет работать значительно меньше. Сами диммеры должны применяться строго по назначению, указанному в руководстве по эксплуатации.

    Схема подключения проходного выключателя

    Схема подключения диммера

    Подключение диммера: схемы подключения и инструкция по монтажу

    Регулятор освещения – схема

    Схема подключения проходного выключателя с 3х мест

    Схема подключения проходного выключателя из 2 мест

    Подсветка выключателя

    Выключатели с подсветкой появились достаточно давно, но даже сегодня обычный выключатель без встроенной подсветки не редкость. Сегодня мы рассмотрим два способа подсветить выключатель, а какой из них выбрать, решать вам.

    Подсветка выключателя неоновой лампой
    Для наших целей подойдет практически любая малогабаритная газоразрядная индикаторная лампа и резистор сопротивлением около 220 кОм и мощностью 0.25 Вт. Можно даже взять лампу из стартера, использующегося для пуска люминесцентных ламп-трубок на 220В. Правда, в этом случае лучше увеличить номинал резистора до 470 – 510 кОм.

    Собранную навесным монтажом схему нужно разместить в выключателе, и если клавиши его пропускают свет, то можно даже не сверлить в них отверстие – свет неоновой лампы будет виден и так. Подсоединяется схема параллельно выключателю, никакой дополнительной проводки не потребуется. Выключатель отключен – схема питается через лампу светильника EL1. Ток потребляемый неоновой лампой настолько мал, что лампа светильника его даже не почувствует и, конечно, гореть не будет. Включаем свет, подсветка выключается (закорачивается), лампа светильника загорается.

    Подсветка выключателя светодиодом
    Эта подсветка выглядит более современно, а сам светодиод неплохо смотрится, вставленный в отверстие изнутри выключателя. Но здесь кроме собственно светодиода и гасящего резистора нам понадобится еще диод, включенный встречно-параллельно светодиоду.

    Читать еще:  Дистанционных сенсорных выключателях светорегуляторах сапфир

    Нужен он потому, что светодиод – прибор полярный. При положительной полуволне он откроется и будет светиться, при отрицательной закроется и напряжение на нем окажется намного больше максимально допустимого обратного напряжения для светодиода — практически напряжение сети. Включая диод, мы срезаем отрицательную полуволну, и светодиод работает в режиме. Собирая эту схему, особое внимание нужно обратить на полярность включения диода – он должен быть включен ВСТРЕЧНО иначе светодиод мгновенно сгорит.

    На месте HL1 может работать практически любой индикаторный светодиод, извлеченный, к примеру, из старой китайской игрушки, вместо VD1 можно поставить любой диод средней и даже малой мощности, рассчитанный на обратное напряжение не ниже 300 В. К примеру, КД203 с любым буквенным индексом. Если у вас есть из чего выбирать, то можете посмотреть характеристики своих диодов в справочнике, обращая внимание на максимально допустимое ОБРАТНОЕ напряжение диода.

    Ну и дорабатывая выключатель, не забывайте, что его контакты и все детали схемы находятся под опасным для жизни напряжением независимо от того, включен свет или нет! Обязательно отключите напряжение на вводе в квартиру и проверьте его отсутствие на контактах выключателя, прежде чем начинать работу.

    Выключатель подсветки с реостатом

    • Главная
    • Освещение
    • Источники света

    Профили

    В своем случае я использовал алюминиевый профиль KLUS, а так же совместимые с ним аксессуары. Все дальнейшее описание будет учитывать особенности конструкции именно этого профиля. Рекламировать магазин где я его покупал намеренно не буду. Скажу только что найти эти профили не составляет проблемы, в Москве есть очень много поставщиков, достаточно загуглить — “алюминиевый профиль KLUS” и все у вас получится

    Дам только ссылку на сайт самого производителя. Там вы сможете найти все схемы и инструкции по монтажу этого профиля и аксессуаров http://www.klusdesign.com/

    Так же никто вам не мешает использовать любой другой профиль.

    Весь комплект состоит из следующих компонентов:

    550 руб./метр
    Рассеиватель матовый

    250 руб./метр
    Заглушка

    60 руб./шт.

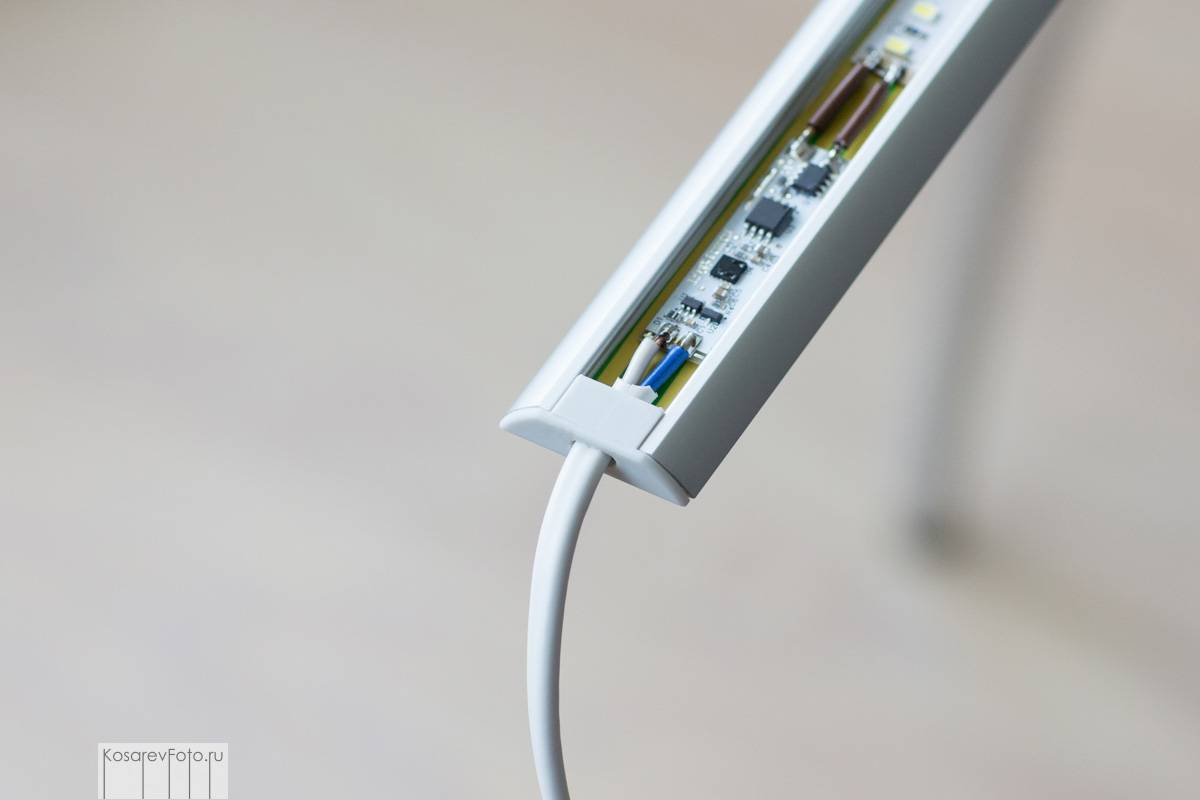

    Выключатель (ВАЖНО. ограничение по суммарной мощности 48 ватт, для ленты 12V)

    Способы устранения проблемы

    Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

    Что делать с подсветкой выключателя

    Шунтирующий резистор

    Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

    Если светодиод необходим, ищут конструктивное решение.

    • Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
    • Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

    Устранение неисправности проводки

    Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

    Сборка и монтаж

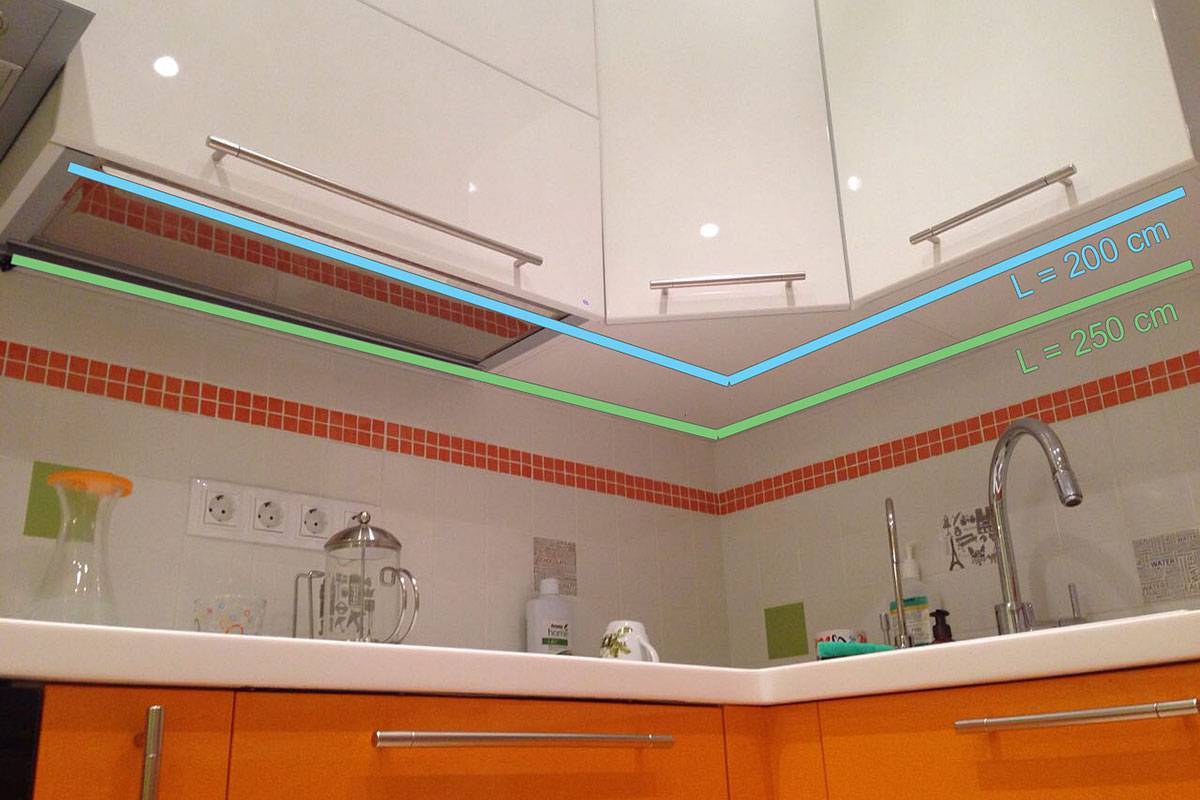

    Важно!! Если вы будете пускать профиль под углом, заранее продумайте где именно вы закрепите его. Длина отрезков профиля будет различаться если вы вы его повесите у стены либо у самого края ящиков

    (для оптимальной подсветки рабочей зоны, рекомендую вешать профиль у края ящиков, так же это потребует меньшего количества материалов)

    Учитывая все вышеперечисленное делаем замер и отрезаем алюминиевый профиль нужной нам длины и отрезков. Профиль лучше резать вместе с вставленным в него рассеивателем, чтобы угловые разрезы идеально совпадали. После обработайте острые края и заусенцы напильником или наждачной бумагой.

    Нарезаем светодиодную ленту нужных отрезков, а также нарезаем и зачищаем соединительные провода.
    Все припаиваем

    Важно соблюдать полярность при пайке проводов к ленте и выключателю.

    • Если профиль состоит из одного куска, можно спаянную ленту вклеить сразу в профиль.
    • Если профиль состоит из 2-х кусков и более, будет монтироваться под углом и т.п. То вклеивать ленту лучше после того как вы прикрепили профиль к ящикам. В противном случае вы получите кучу головной боли при монтаже профиля к ящикам.

    В заглушке проделываем отверстие для электрического кабеля и пропускаем его туда. Либо сверлим алюминиевый профиль насквозь и запускаем кабель внутрь ящика (если у вас подведено туда питание).

    Монтируем профиль к ящикам любым из удобных способов, и вклеиваем светодиодную ленту, если еще не вклеена.

    Вставляем рассеиватель в профиль.
    Подключаем все провода к блоку питания

    Читать еще:  Наушники со светящимися проводами

    ВАЖНО. При подключении провода идущего от светодиодной ленты необходимо соблюдать полярность!! Закрепляем сам блок питания, включаем все в сеть

    Светодиоды и питание

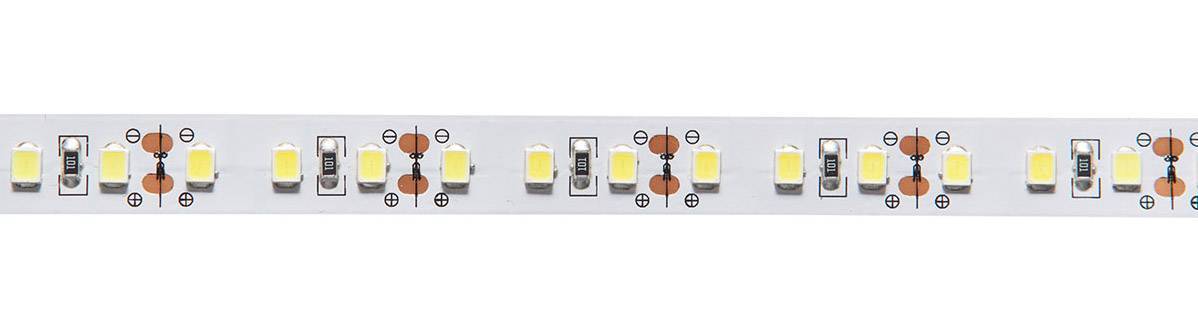

    Светодиодную ленту стоит выбирать с мелким шагом диодов, это дает хорошую равномерность подсветки.

    В своем варианте я использовал ленту фирмы MADIX, LED Strip 2835 120LED 12V IP20 12W со следующими характеристиками:

    • мощность: 12 ватт/метр (мощнее чем 12 Вт/метр брать не рекомендую, будет слишком ярко)
    • Количество светодиодов: 120 шт./метр
    • Рабочее напряжение: 12V DC
    • Температура света 4500-6000K (белый свет)
    • Стоимость

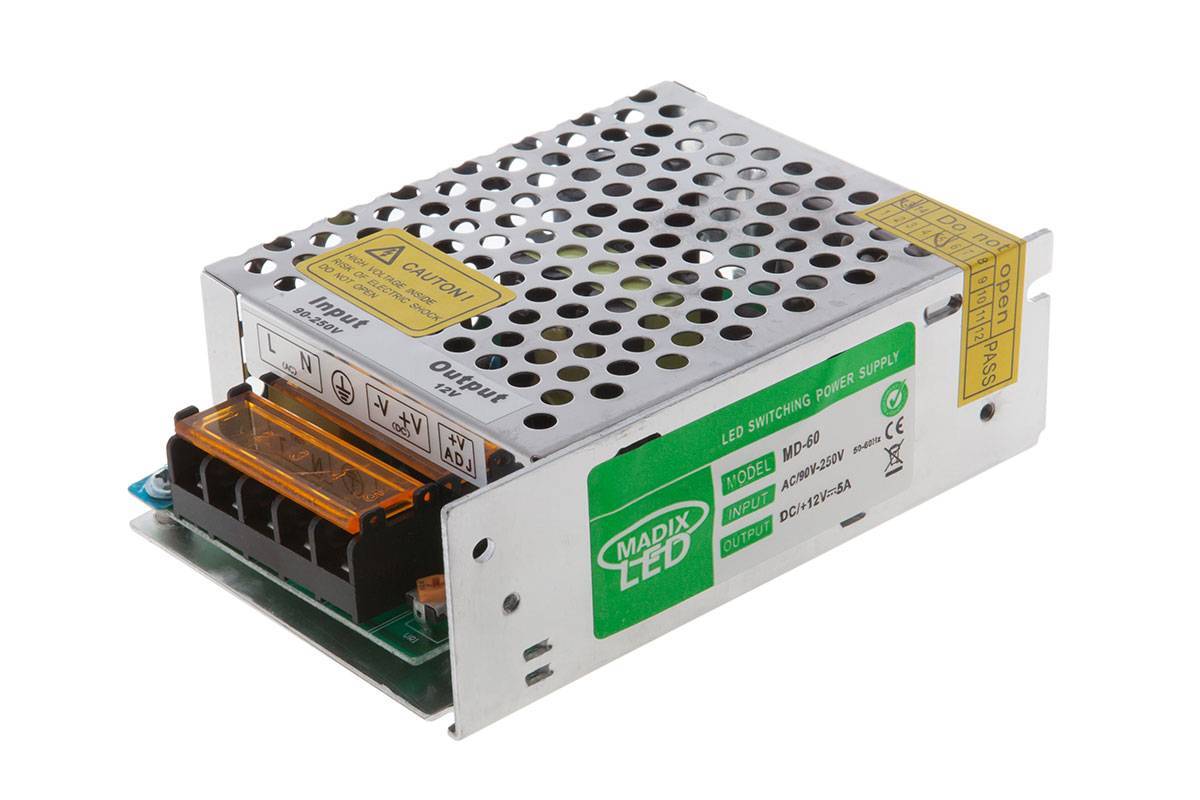

    Блок питания (Драйвер) стоит выбирать чтобы его мощность перекрывала суммарную мощность ленты процентов на 30-40% Это положительно скажется на сроке его службы, а так же предотвратит нежелательный перегрев. Так же есть блоки питания которые защищены от воды.

    В своем случае я использовал блок питания со следующими параметрами:

    • Рабочее напряжение: 12V DC
    • Мощность: 60 ватт
    • Влагозащита: отсутствует (IP20)
    • Стоимость

    Если перестала работать светодиодная лента RGB или RGBW

    Мультицветная LED-лента имеет более сложную структуру и схему подключения, запитывается от RGB-контроллера, на который обычно с блока питания подаётся напряжение 12 В. При необходимости в цепь добавляют RGB-усилитель. Естественно дополнительные модули, коннекторы и провода снижают надёжность всей системы. Если RGB или RGBW-лента при попытке включения не горит, то искать поломку следует в такой последовательности:

    1. Убедиться, что на RGB-контроллер поступает необходимое напряжение с БП.
    2. С пульта дистанционного управления задать режим максимальной яркости и поочерёдно измерить напряжение на выходных клеммах контроллера для каждого цвета (должно быть около 12 В).
    3. Во включенном положении проверить надёжность соединений на клеммах, коннекторах и в местах пайки. Плохой контакт сразу даст о себе знать.
    4. Бывает, что в RGB-ленте не горит только один цвет. В этом случае либо пропал контакт с соответствующим проводом, либо вышел из строя один из каналов контроллера.

    Если в результате проверки все блоки исправны, но лента не горит, то стоит присмотреться к пульту. Возможно, на нём залипает одна из кнопок, препятствуя любым дальнейшим действиям. Или требуется замена батарейки. В отсутствии ИК-сигнала легко убедиться с помощью фотокамеры телефона.

    Может быть и так, что все управляющие модули исправны, а светодиодная лента сгорела, причём без видимых причин. Скорее всего, стоимость 1 метра такой ленты не превышала 2$, и установленные на ней светодиоды изначально не были рассчитаны на длительную работу. Постарайтесь оградить себя от дешёвой китайской продукции, которая даже в нормальных условиях эксплуатации не в состоянии проработать более 1 года.

    Варианты подсветки на кухне:

    Просто приклеить светодиодную ленту.

    • Плюсы этого метода: подсветка будет по всей длине рабочего пространства, низкая стоимость, простота монтажа.
    • Минусы: плохой внешний вид.

    Врезать/повесить точечные светильники.

    В этом методе вообще сплошные минусы, главный из которых ужасная неравномерность подсветки. Так-же у “кухоньщиков” иногда хватает ума вешать галогенные светильники, которые дико греются, дают ужасный ядовито-желтый свет, а еще очень любят перегорать.

    Повесить отдельные светодиодные модули шириной 0,5 — 1,5 метра.

    Неплохой вариант, но опять же тяжело добиться равномерной подсветки рабочего пространства по всей длине и громоздкий внешний вид.

    К тому же ко всем этим вариантам был предложен только контактный метод включения (сенсорная или механическая кнопка).

    А вот самых (на мой взгляд) удачных решений предложено не было:

    Встроенные в ящики светильники

    • Плюсы — хороший внешний вид, бесконтактное включение
    • Минусы — очень дорого. каждый такой модуль встроенный в ящик стоит порядка 10.000 руб. Самостоятельно его установить не представляется возможным, делать это должны на производстве.

    Как раз о них и пойдет речь в этой статье.

    • Плюсы — хороший внешний вид, возможность сделать их любой длины и провести под любым углом, равномерная подсветка по всей длине. Модульная система — вы можете подобрать на свой вкус любой компонент: сам профиль, рассеиватель, тип выключателя, тип светодиодной ленты.
    • Минусы — трудоемкость монтажа и сборки всей конструкции.

    И очень важный момент: в подсветке на кухне желательно сенсорное бесконтактное включение. Т.к. очень часто руки бывают мокрыми/грязными/занятыми и т.п. Обычные кнопки на кухне быстро пачкаются и зачастую их неудобно/долго искать, если она расположена не на видном месте.

    Как правильно выбирать светодиодные устройства

    Энергосберегающие лампы

    Низкое качество осветительных приборов – распространенная причина, по которой при выключенном выключателе светится светодиодная лампочка. Есть несколько правил, которые помогут выбрать надежное LED-устройство:

    • Репутация производителя – бренды с мировым именем изготавливают продукцию на заводах, соблюдая технологи и контролируя качество. Можно покупать лампочки марки Osram, Philips, Feron, Gauss.
    • Гарантийный срок должен быть не меньше 3 лет, у хороших моделей 5-7 лет.
    • Осмотр внешнего состояния – на изделии не должно быть зазубрин или механических дефектов. Важен размер радиатора, он должен оптимально соотноситься с мощностью лампы. Надежно отводят тепло ребристые конструкции.
    • Читайте инструкцию производителя, на качественных устройствах указывается, можно ли их совмещать с диммерами, датчиком движения или выключателем с подсветкой.
    • До покупки стоит оценить уровень пульсации. Невооруженным глазом мерцание незаметно, его проверяют с помощью камеры телефона.
