Автомат защиты одной розетки

Какую бытовую технику нельзя включать вместе в одну розетку под какую технику нужна отдельная линия?

Будем менять электропроводку в квартире.

Какую бытовую технику нельзя включать вместе и одновременно в одну розетку.

Под какую технику нужна отдельная линия?

Отдельная линия нужна для современных электроплит с духовками. Медный трехжильный провод 3*6 хватит его на века с запасом. Фактически общая мощность современной электроплиты с духовкой 10кВт. это максимум.

На розетки в которые будут подключаться электро чайник, утюг, бойлер, стиральная машинка, фен..

хватит автомат на 25 ампер и провод медный 3*2,5. На освещение хватит провода сечением 1,5 медный.

Если в ваших розетках медный провод 1,5 сечения то конечно включать по отдельности электро чайник отдельно от утюга и отдельно от бойлера. На провод с 1.5 сечением нужен автоматический выключатель на 16 ампер. Если поставить на 25 ампер как часто ставят электрики ЖКХ, ТСЖ то может при большой нагрузке сгореть провод. Сам провод нагреется и сгорит изоляция. Останутся голые медные провода в лучшем случае.

Думаю, что раз уж Вы хотите поменять электропроводку в квартире, то в курсе, что сейчас можно ставить только медный провод. Не поскупитесь и ставьте провод сечением не менее 2,5 квадрата. Хотя бы под розетки. Естественно, что под освещение можно пустить провод и поменьше. Желательно под мощные приборы устанавливать отдельные розетки. Особое внимание обратите на линию под электро плиту. Она, пожалуй является самым мощным прибором в квартире ( хотя если планируется ставить бойлер, то и он тоже не слабый ). Поэтому под такие приборы нужно будет тянуть отдельную линию и ставить отдельный автомат. Прежде чем тянуть новую проводку, не поленитесь и сделайте план где и какие приборы будут размещаться. А далее уже будет видно куда какую проводку тянуть. Ведь в этом случае можно будет просчитать какую мощность будет потреблять тот или иной прибор. И ещё. Исходя из своего опыта, могу посоветовать не экономить на розетках. Покупайте качественные розетки, желательно чтобы внутри была керамика. Они прослужат значительно дольше и проблем никаких не создадут.

Отдельная линия (провод от щитка к бытовому прибору) нужна для мощных бытовых электроприборов.

Это кондиционер, электрическая духовка (духовой шкаф), проточный водонагреватель, накопительный водонагреватель (бойлер), стиральная машина, электрическая плита (плиты бывают разной мощности, но в целом, это так) и.т.д.

Одновременно нельзя включать в розетку бытовые приборы суммарная мощность которых превышает допустимую нагрузку и на розетку и на проводку к этой розетки (на кабель).

Например в розетку на 6-10 Ампер, нельзя одновременно включать электрочайник мощностью 1,5 кВт и более и микроволновку мощностью 1,2 кВт и больше.

Их суммарная мощность 1,5 + 1,2 = 2,7 кВт, тут уже нужна розетка на 16 Ампер.

Так же важно учитывать, сечение проводов, материал их изготовления и + о каких розетках идёт речь.

При подключении бытовой техники в одну розетку (через двойники, тройники), важно учитывать и нагрузку на которую рассчитана розетка и суммарную мощность бытовых приборов.

Так, к примеру в розетку на 10 Ампер, одновременно можно подключить бытовые приборы с суммарной мощностью, не превышающую 2,2 кВт.

Это может быть электрочайник + телевизор, или микроволновка и холодильник и.т.п.

Розетка на 16 Ампер выдерживает нагрузку в 3,5 кВт, в неё можно одновременно включать более мощные бытовые приборы, например стиральную машину и термопот.

Обычно при замене электропроводки на новую (медь) на розетки «кидают» медный провод сечением 2,5 квадрата, такой провод выдерживает нагрузку до 5,9 кВт, (сеть напряжением 220 Вольт), вот таблица

Холодильник, хотя он и не относится к мощным бытовым приорам, тоже лучше включать в отдельную розетку.

Это рекомендация от производителя, современные холодильники, это сложная бытовая техника и любые скачки напряжения могут привести к его поломки (а они будут, если в одну розетку с холодильником включать несколько бытовых приборов).

Так же, (это помимо отдельной линии) при подключении мощных бытовых приборов устанавливается УЗО, к примеру УЗО необходимо той же стиральной машине, бойлеру.

А из личного опыта могу добавить, вообще не стоит подключать мощные бытовые приборы через двойники, тройники, одна розетка, один бытовой прибор, это самый оптимальный вариант.

Вопрос конечно достаточно сложный, потому как необходимо адекватно понимать, что такое одна розетка.

Если имеется в виду что провод от автоматического выключателя доходит до какого-то определенного места и в этом месте подключается к розетке, а далее при помощи тройников или каких-нибудь удлинителей к этой одной розетки подключаются различные бытовые приборы, то это одна сторона вопроса.

С другой стороны, если например от автоматического выключателя в каком либо помещении приходит кабель (вводной) и от этого кабеля уже отходят несколько других проводов к какому-то определенному количеству розеток и имеется в виду что в одну розетку сколько приборов можно подключать либо сколько приборов можно подключить в блок розеток которыя запитан от одного кабеля (провода).

И в первом и во втором случае получается что питаться все электрические приборы будут условно говоря от одной разводки, а технически грамотнее сказать от одного провода (кабеля).

Теоретически если вся линия электропроводки (опуская вводной кабель, так как он должен быть достаточно мощным) начиная от автоматического выключателя и прочих систем защиты, далее выбранного сечения кабеля, а также какая выбрана мощность розетки, соответствует суммарной мощности всех электробытовых приборов при максимальной нагрузке, то их можно подключить к (условно говоря) одной розетке. С одним условием, чтобы разводка кабеля и подключение соответствовало мощности электроприборов.

Читать еще:  Сетевой фильтр 6 розеток с предохранителем

Но так как разводка в квартире или доме в основном осуществляется кабелем с сечением 1,5 или 2,5 квадратных миллиметров, тогда на некоторые отдельные виды электрических приборов лучше всего продолжать свою линии электропередачи, то есть отдельный провод, а также отдельный автомат.

К таким электроприборам в первую очередь относятся электрические плиты, далее водяные электронагреватели, а также некоторые виды приборов электрического обогрева помещения, вентиляционные системы и системы кондиционирования.

К перечисленным выше электрическим прибором желательно подводить отдельный кабель электропроводки либо суммировать мощность данных приборов и прокладывать провода с определенным сечением а также устанавливаются розетки большей мощности.

Какой автомат ставить на розетки

Катя Гость
Мечта электрика Гость

Подскажите пожалуйста, в кыартире провели проводку и встал

вопрос сколько ставить автоматов? Электрик говорит на жилые комнаты 2 штуки на розетки и свет на кухню 2 на розетки и свет отдельно на ванну и корридор. А муж хочет отдельный автомат на каждую комнату, какое решение будет правильным?

Ольга Гость
Олег Гость
electro Гость

Советы электрика

Если понравилась статья- нажмите пожалуйста кнопку +1

Общаясь в кругу электриков я с удивлением обнаружил что мало кто умеет правильно выбрать автомат. Может у меня круг такой))) Обычно выбирают по принципу- какая нагрузка, такой и автомат #8230

Если 3 кВт то ставят 16 или 20 Ампер автомат, если 5- то 25 и т.д.

Логика простая- чтобы автомат от нагрузки не отключился.

Но ведь автоматический выключатель — это защитный коммутационный аппарат!

И защищает он все, что после него подключено. Элементарный пример- поставьте на пятикиловатную нагрузку 25-амперный автомат и подключите все это проводом сечением 0,5 кв.мм. Что произойдет?

Провод будет греться (провод рассчитан на 5-7 ампер, а протекает 25!), изоляция плавиться до тех пор, пока не случится короткое замыкание.

Только тогда автомат отключится. Из-за неправильного выбранного автомата и пожар может случиться и электропроводка выйти из строя.

Выбор автомата надо делать так: определяем сечение провода, затем согласно ПУЭ (правил устройства электроустановок) находим допустимый ток для этого сечения и уже по этому току выбираем автомат.

Например для медного провода 1,5 кв.мм допустимый ток максимум 18-19 ампер. Значит для электропроводки. выполненной медным проводом сечением 1,5 кв.мм выбираем ближайшее стандартное значение автомата но в меньшую сторону, это 16 ампер.

Для медного провода в 2,5 кв. мм допустимый ток 25-27 ампер, автомат выбираем максимум на 25 ампер, а лучше на 20 ампер.

Ну и так далее для остальных сечений проводов.

Небольшой совет. Для алюминиевых проводов допустимый ток можно выбирать по таблице для медных, только сечение увеличивать на одно значение в бОльшую сторону. Например: допустимый ток для алюминиевого провода сечением 4 кв.мм как для медного в 2,5 кв.мм. Для 16 кв.мм алюминиевого- как для 10кв.мм медного, для 6- как для 4 медного ну и так далее.

Узнайте первым о новых материалах сайта!

На сколько ампер ставить автоматы?

почему недопустимо-то? разве из пунктов ПУЭ 1.3.11 и 3.1.11 не следует, что медь 1.5кв можно защищать автоматом на 16А?

Автомат должен защищать проводку и розетку Т.е. если на розетке написано 16А, то провод должен быть 2.5 квадрата и все это под автоматом 16А. Не обязательно на каждую розетку делать по автомату, можно и несколько кабелей свести в один автомат — скажем на комнату. Главное чтобы не было плохих мест — скруток/соединений кабелей — на даче легко сделать от блока розеток до автомата одним кабелем.

Свет обычно делается проводом 1.5квадрата и под автомат 10А, хотя тут и 6-8А хватит.

А вот если делать удаленный обьект, скажем сарайку — то туда кабелем 4 квадрата под защитой автомата 25А, а там свой минищиток и уже как обычно 16А на розетки и 10А на свет.

PS/ УЗО можно и одно, сразу после вводного автомата и счетчика.

Re:Автомат должен защищать проводку и розетку gt Т.е. если на розетке написано 16А, то провод должен быть 2.5 квадрата и все это под автоматом 16А.

—gt gt gt этот тезис не совсем справедлив так как розетка действительно 16 А а вот провод держит и больше А вплоть до 25А.

Таким образом нужно помнить что в одну розетку нельзя включать много мощных потребителей (например через тройник). Но можно делать цепочку из розеток (остается вопрос как это исполнить). тогда, мне кажется, можно ставить более мощный автомат.

В качестве защиты в этом случае надо поставить УЗО, которое поможет в случае возгорания а вот для КЗ что 16 А что 25 разницы нет. все имхо.

Re:Опасная логика ) gt Таким образом нужно помнить что в одну розетку нельзя включать много мощных потребителей (например через тройник).

=== Спорим кто-то да забудет!

Но можно делать цепочку из розеток (остается вопрос как это исполнить). тогда, мне кажется, можно ставить более мощный автомат.

=== Нельзя, ибо последствия одни — пожар.

gt В качестве защиты в этом случае надо поставить УЗО, которое поможет в случае возгорания а вот для КЗ что 16 А что 25 разницы нет. все имхо.

=== УЗО само сгорит от перегрузки контактов раньше, чем начнет гореть проводка. Его, УЗО, задачи другие.

Запомни главное — как не делай, как ни коммутируй толщины проводов и мощности розеток — первым всегда должен сработать автомат! Причем когда все что он защищает — еще холодное!

Читать еще:  Как обшить пластиком розетки

поясни ) gt gt Таким образом нужно помнить что в одну розетку нельзя включать много мощных потребителей (например через тройник).

gt === Спорим кто-то да забудет!

— не спорю так как действительно возможна ситуация

gt Но можно делать цепочку из розеток (остается вопрос как это исполнить). тогда, мне кажется, можно ставить более мощный автомат.

gt === Нельзя, ибо последствия одни — пожар.

— с такой логикой пожар возможен и при 16 автомате

gt gt В качестве защиты в этом случае надо поставить УЗО, которое поможет в случае возгорания а вот для КЗ что 16 А что 25 разницы нет. все имхо.

gt === УЗО само сгорит от перегрузки контактов раньше, чем начнет гореть проводка. Его, УЗО, задачи другие.

—gt УЗо ставится как правило на суммарный ток подключенных автоматов. так что либо оно сработает либо сработает общий автомат. Надо документы почитать как правильно все же с автоматами поступать и розетками.

gt Запомни главное — как не делай, как ни коммутируй толщины проводов и мощности розеток — первым всегда должен сработать автомат! Причем когда все что он защищает — еще холодное!

Re:поясняю gt gt Но можно делать цепочку из розеток (остается вопрос как это исполнить). тогда, мне кажется, можно ставить более мощный автомат.

gt gt === Нельзя, ибо последствия одни — пожар.

gt — с такой логикой пожар возможен и при 16 автомате

=== Нет, поставив 16А ты защитишь розетки (нет пожару), а более толстый провод окажется лишней тратой денег.

gt gt gt В качестве защиты в этом случае надо поставить УЗО, которое поможет в случае возгорания а вот для КЗ что 16 А что 25 разницы нет. все имхо.

gt gt === УЗО само сгорит от перегрузки контактов раньше, чем начнет гореть проводка. Его, УЗО, задачи другие.

gt —gt УЗо ставится как правило на суммарный ток подключенных автоматов. так что либо оно сработает либо сработает общий автомат. Надо документы почитать как правильно все же с автоматами поступать и розетками.

===== Правильно ставить УЗО на больший ток, чем ток автомата, который защищает УЗО. У автомата есть коэффициент перегрузки. У УЗО про способность его силовых контактов выдерживать перегрузку ничего не сказано (и не нормируется похоже).

УЗО теоретически должно сработать при возникновении пожара — но возможна ситуация что и не сработает! У меня был случай когда загорелся поврежденный удлинитель без проводника заземления — горел, но ни автомат (ток не достиг 16А) ни УЗО (не было утечки на сторону) не сработали!

По этому я рассматриваю УЗО как защиту от поражения током людей и уже вторично — как противопожарную, типа попали водой при тушении пожара но никого не убило, а выбило напряжение.

Электробезопасность в ванной: как правильно выбрать УЗО, розетки и выключатели

В ванной часто устанавливают стиральную машину, электрический полотенцесушитель и водонагреватель. Нередко многие владельцы квартир еще и монтируют в комнате систему электроподогрева пола, приобретают гидромассажные ванны и душевые панели, а иногда даже специальные аудио- и видеосистемы.

Маломощные приборы (например, осветительные), в принципе, можно подключить через понижающий трансформатор, но бытовую технику на практике всегда запитывают от сети с напряжением 220 В. Такое оборудование представляет потенциальную опасность, особенно во время водных процедур, когда в помещении резко повышается влажность, образуется конденсат, а на розетки и выключатели могут попасть брызги воды.

Чтобы обезопасить себя от негативных последствий, включая и удар током, и короткое замыкание, способное привести к пожару, в ванную комнату следует проложить отдельную, обязательно заземлённую электрическую линию.

Автоматы и УЗО

Цепь необходимо защитить. Во-первых, автоматическим выключателем (АВ, или автомат), а во-вторых, устройством защитного отключения (УЗО). УЗО управляется дифференциальным (остаточным) током, то есть срабатывает при утечке и тем самым помогает защитить квартиру и ее жителей.

Вариант с разделительным трансформатором сегодня применяется редко, так как современные УЗО обеспечивают эффективную защиту от удара током

Номинальный ток автоматического выключателя и ток срабатывания УЗО выбирают, исходя из мощности приборов. Например, цепь, питающую стиральную машину мощностью до 1,5–2 кВт, оснащают автоматом 10 А и УЗО с номинальным током не менее 10 мА. Однако ни при каких условиях ток срабатывания УЗО не должен превышать 30 мА.

Вместо двух устройств можно установить одно комбинированное — УЗО со встроенной защитой от сверхтоков (дифференциальный автомат).

Как правильно выбрать УЗО и дифференциальный автомат

При выборе УЗО или дифференциального автомата обратите внимание на его тип. Для защиты розетки, к которой планируется подключение стиральной машины или иной установки с инверторным двигателем, а также любого оборудования с электронным блоком питания, необходимо применять УЗО типа А по ГОСТ Р 60755-2012. Только такие устройства реагируют на пульсирующий постоянный ток утечки, который может возникнуть в цепях с работающей современной бытовой техникой, ноутбуком и телевизором.

При выборе обращайте внимание на проверенные бренды, такие как Schneider Electric. В ассортименте марки представлены качественные УЗО и дифференциальные автоматы типа А — в сериях модульных устройств Acti 9 и Easy 9.

Розетки и выключатели с защитой

Другим важным аспектом электробезопасности в ванной комнате является применение розеток и выключателей, имеющих необходимую степень защиты от воды (IP).

Минимальное требование к электроустановочным изделиям — степень IP44 (допускается попадание водяных брызг), рекомендуемое — IP 55 (допускается попадание струй воды).

Читать еще:  Переходник европейского стандарта для розеток

Стопроцентную безопасность обеспечат устройства с высокой степенью влагозащиты. Например, розетки и выключатели Mureva Styl (Schneider Electric), которые оснащены подпружиненными шторками, уплотнителями и особым расположением крепежа. В серии представлены как встраиваемые, так и накладные устройства.

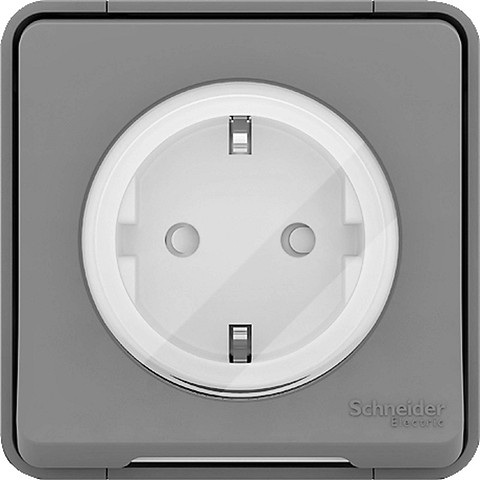

Розетки серии Mureva Styl (Schneider Electric) обладают степенью защиты от влаги IP 55 и оптимально подходят для установки в ванной комнате

Где установить розетки

Согласно ГОСТ Р 50571.7.701-2013, розетки с напряжением 220 В допускается устанавливать не ближе 60 см по горизонтали от купели (душевого поддона) и зоны, расположенной непосредственно над сантехническим оборудованием.

Установка УЗО и дифавтомата в ванную комнату

В ванной комнате обязательно наличие электрического освещения, нередко в ванной производится установка различных электроприборов и оборудования. Это могут быть водонагреватели, стиральные машины, полотенцесушители, джакузи. Кроме того, в ванной часто пользуются феном и бритвой. Установка УЗО позволяет обезопасить каждого, кто заходит в ванну, от удара током. Вместо УЗО иногда ставят дифавтоматы, которые так же могут защитить от утечек тока и пробоев электричества.

Опасная зона

С точки зрения электробезопасности, ванная комната является помещением с повышенной степенью ответственности. Обусловлено это высокой влажность воздуха и возможностью неконтролируемого разбрызгивания воды.

Помещение для ванной комнаты условно делится на зоны. Существуют требования по монтажу электроустановочных приборов и освещения по зонам, а также требования к их конструкции по водозащищенности:

  • в зоне 0, непосредственно в ванне или душевом поддоне, допускается использование устройств напряжением не более 12 В, с наивысшей степенью защиты от влаги;
  • в зоне 1 разрешается устанавливать водонагреватели, защищенные от струй воды под малым давлением со всех сторон;
  • в зоне 2, в пределах 0,6 м от края ванны или душевого поддона, допускается установка светильников со степенью защищенности, позволяющей использовать их при наличии капель и брызг;
  • в зоне 3, на расстоянии более 0,6 м от ванны, раковины или поддона, уже допускается установка розеток сети 220 В, защищенных от капель и брызг.

По причине того, что в ванной существует повышенная опасность поражения электричеством, требования к применению защитных устройств довольно высоки.

Все электрические приборы должны быть защищены устройствами защитного отключения (УЗО) или дифференциальными автоматами, в отличие от других помещений, где защиту можно организовать, применяя автоматические выключатели необходимого номинала.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Какой номинал выбрать

Минимальным опасным значением тока для организма является 100 mA. УЗО или дифавтомат позволит отключить подачу электроэнергии при достижении тока утечки 30 mA, независимо от того, на какой номинальный ток рассчитано любое из этих устройств.

Указанное значение дифференциального тока – 30 mA, является минимальным в соответствии с требованиями ПУЭ (правил устройства электроустановок) для использования в жилых помещениях. Но для обеспечения большей безопасности, специалисты рекомендуют использовать УЗО для ванной комнаты с дифференциальным током 10 mA.

Дело в том, что человек, почувствовав действие электричества, может инстинктивно совершить неконтролируемые движения. При нахождении в ограниченном пространстве ванной комнаты, да еще на мокром скользком полу, это может привести к травмам. А при воздействии тока величиной 10 mA, реакция может быть менее интенсивной.

Подключение

При проектировании схемы электропроводки в ванной комнате, необходимо предусмотреть установку отдельного УЗО или дифавтомата на водонагреватель, если в конструкции этого прибора отсутствует дифференциальный выключатель.

Стиральную машину, электрический полотенцесушитель, кабель встроенного «теплого пола» допускается подключать к сети через розетки с заземляющим контактом, используя защитное устройство, общее для всей группы.

Прокладка проводки должна выполняться только скрытым способом. Заземление розеток и приборов должно обеспечить контакт с «землей» только для корпусов.

Нулевые проводники не должны быть соединены с заземляющим проводником, иначе УЗО или дифавтомат будет фиксировать ток утечки и выключаться при подключении нагрузки.

При правильном выборе УЗО и дифавтомата, при монтаже их в строгом соответствии с требованиями ПУЭ, появляется возможность подключения различных дополнительных электроприборов и устройств, что сделает пребывание в ванной комнате не только безопасным, но и комфортным.
