Электрика частного дома провод

Схема электропроводки в частном доме

Перед тем как начинать электромонтажные работы сначала составляется схема монтажа электропроводки. Имея четкое представление и принципиальную схему электроснабжения под рукой, монтаж проводки становится намного проще.

Зачем необходима схема электропроводки?

Ну прежде всего схема необходима для составления списка необходимых расходных материалов. То есть, имея под рукой схему, подсчитывается длина провода, сечение провода на отдельных участках, необходимое количество розеток и выключателей, распределительных коробок и места их разметки т.п.

Также схема разводки электропроводки необходима для определения места установки и расположения силовых элементов проводки, таких как: распределительный щит, автоматические выключатели, приборы учета (счетчиков), ввод питающих проводов и кабелей.

Пример составления схемы электропроводки в частном доме.

Питание в частном доме, как правило, приходит по воздушной линии 0.4 кВ. С опоры воздушной линии на вводной электрощит приходит фазный провод L и совмещенный нулевой защитный и рабочий PEN (однофазное питание).

Рис 1. Ввод электропитания по воздушной линии.

С недавнего времени энергоснабжающие организации практикуют установку приборов учета на улице, во вводном электрощите (раньше счетчики устанавливались внутри дома). Поэтому, во вводном электрощите устанавливается электросчетчик и вводной автоматический выключатель (можно также установить вводное УЗО селективного действия).

С вводного щита питающий провод или кабель прокладывается к внутреннему электрощиту, расположенному непосредственно внутри дома.

С этого внутреннего электрощита и начинается электроснабжение дома. Для того чтобы электроснабжение было более надежным, потребителей разбивают на группы. Рассмотрим пример основных группы потребителей:

  1. 1. Освещение;
  2. 2. Розеточная группа;
  3. 3. Силовая группа (бойлер, стиральная машина, котел и т.п.);
  4. 4. Хоз. нужды (пристройки, гараж, подвал и т.п.).

Во внутреннем электрощите для каждой группы потребителей устанавливаются отдельные устройства защиты (автоматы, узо).

Рис 2. Схема подключения и распределения электропроводки при однофазном питании. 1 — вводной автомат; 2 — электросчетчик; 3- УЗО (на вводе); 4 — однополюсный автомат; 5 — нулевая шина; 6 — шина заземления.

Также для составления схемы электропроводки в частном доме необходимо иметь план самого дома. Зная чертеж плана дома можно поверхностно отобразить схему проводки.

Рис 3. План-схема размещения электрической проводки частного дома.

Из вышеперечисленного материала составляется принципиальная схема электропроводки в частном доме.

Ри 4. Электрическая схема проводки дома.

Если особняк большой то можно разбить потребителей отдельно для каждого этажа, половинки дома или каждой комнаты по отдельности.

Если к дому подходит трехфазное питание ?

Если к дому подходит не однофазное, а трехфазное питание, то в этом случае с опоры на вводной электрощит приходит три фазы (L1, L2, L3) и совмещенный нулевой защитный и рабочий провод PEN.

Рис 5. Схема подключения и распределения электропроводки при трехфазном питании дома. 1 — вводной автомат (трехфазный); 2 — электросчетчик; 3 — УЗО селективного действия; 4 — нулевая шина; 5 — однополюсный автомат; 6 — УЗО для отдельной группы потребителей; 7 — шина заземления.

Схема электропроводки квартиры

Схемы электропроводки в квартире и доме существенного отличия между собой не имеют. Разница между ними в том, что электропитание квартиры начинается с этажного щитка, так как электроснабжение поступает не по воздушной, а кабельной линии.

Ввод электричества в квартиру начинается на лестничной клетке, где располагается распределительный щиток со счетчиком. Здесь установлен общий выключатель, от которого обычно идут две независимые линии.

Каждая линия защищена автоматическим пакетным выключателем или плавким предохранителем (так называемой пробкой). Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена.

Квартирная проводка может быть открытой или скрытой. Для открытой проводки могут применяться провода ШВВП или NYM. Скрытая проводка подразделяется на сменяемую и несменяемую. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Раньше в советское время устройства учета и защиты (счетчики, автоматы, пробки) квартиры располагались только на лестничной клетке. Сейчас многими электриками схема электропроводки в квартире переделывается таким образом, что в квартире также устанавливается внутренний электрощит. От него уже и идет распределение отдельных линий электропроводки по комнатам.

Перед составлением схемы электропроводки в квартире нужно составить план разметки и расположения будущих электроприборов. То есть где будет устанавливаться телевизор, холодильник, компьютер и т.п.

Это нужно для того чтобы знать, где и в каком количестве размещать розетки и выключатели освещения при монтаже и со временем, когда ремонт закончится, необходимость использовать такие устройства как переноски и тройники не возникала.

Рассмотрим обычную двухкомнатную квартиру. Электропроводку в ней разделим на такие основные группы потребителей:

  • — освещение (прихожая, комнаты, кухня);
  • — розетки (комнаты);
  • — ванная, туалет (освещение);
  • — кухня (розетки);

Схема электропроводки в квартире аналогична схеме частного дома при однофазном питании.

Рис 6. План-схема электрической проводки в квартире

Также, хотелось бы отметить что для ванных комнат существуют требования к расположению выключателей – не допускается их наличие внутри этих помещений. Кроме того, в ванной запрещено использование штепсельных розеток.

Исключение составляет розетка для подключения электробритвы, однако ее присоединение к сети должно быть выполнено через трансформатор.

Ввод кабеля в дом. Подвод электрики по воздуху

Популярные материалы

Today’s:

  • Требования к газовой котельной в частном доме 2021 снип. Правила и нормы установки газового котла в частном доме
  • Когда косить траву последний раз перед зимой. Стрижка газона последний раз осенью
  • При, какой температуре яблоки замерзают на яблоне. При, какой температуре замерзнут яблоки на яблоне
  • Болгарский перец недозрелый, что можно сделать. Можно ли снять с куста незрелый сладкий болгарский перец?
  • Как готовить сырые опята. Как готовить опята: рецепты блюд из свежих грибов
  • Как готовить фиолетовую рядовку. Рецепты заготовок рядовки фиолетовой на зиму
  • Зеленые перцы на зиму в банках. Маринованный болгарский перец на зиму: 11 рецептов заготовки
  1. Ввод кабеля в дом. Подвод электрики по воздуху
  2. Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля
    • Расчёт кабеля
  3. Ввод кабеля в дом со столба. Подключение СИП провода к дому
    • Материал
    • Монтаж ввода внутрь дома
  4. Видео ввод кабеля в дом

Ввод кабеля в дом. Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Читать еще:  Розетка с заземлением для открытой установки ip20

    Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

Способы установки стойки для воздушного ввода электричества в дом

  • От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
  • Отвод от ЛЭП делают:
    • до 10 м — медным проводом сечением 4 мм;
    • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
    • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
  • Подключение к столбу электропередач воздушным способом

    Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

    1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
    2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
      • изоляторов (стеклянных, полимерных, фарфоровых);
      • специальной арматуры.

    Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

    От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

    Ввод электричества в дом со столба через трубостойку

    Воздушный ввод электричества в дом имеет и недостатки:

    • Электропроводка открытая, из-за чего возможны ее повреждения.
    • Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

    Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля

    Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

    Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

    Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

    Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

    При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

    Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

    Провод проложен по воздушным линиям Источник samelectrik.ru

    Расчёт кабеля

    Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

    Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

    Ввод кабеля в дом со столба. Подключение СИП провода к дому

    Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

    Такой способ сопровождался массой недостатков:

    • ⚡ схлесты проводов при ветре
    • ⚡ возможный обрыв провода
    • ⚡ окисление в местах соединений
    • ⚡ проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
    • ⚡ большая занимаемая площадь на фасаде
    • ⚡ возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

    Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

    Читать еще:  Как правильно сделать двойную розетку

    Материал

    • ⚡ СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)

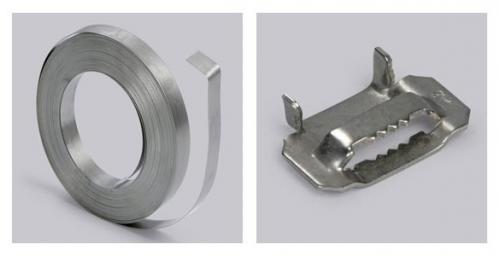

    • ⚡ Бандажная лента SOT37

    2,5-3м (для крепления крюка на опоре)

  • ⚡ Скрепа SOT36 – 2шт (фиксация ленты)

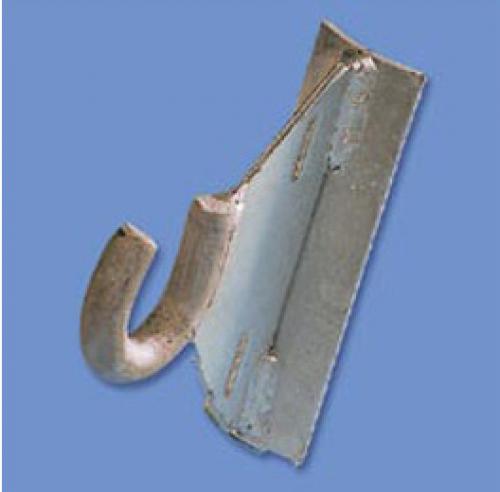

  • ⚡ Бандажный крюк SOT39 или SOT29 – 1шт

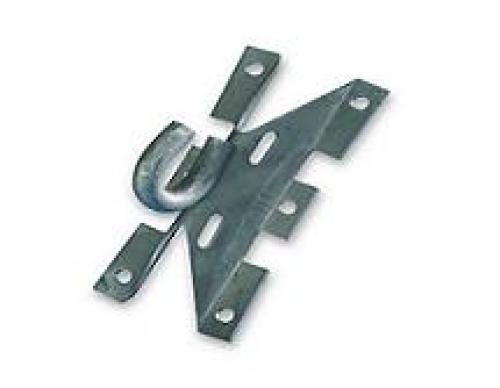

  • ⚡ Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему

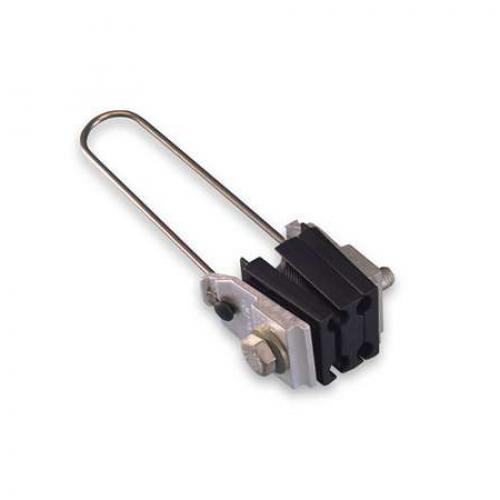

  • ⚡ Анкерный зажим SO80 или SO158 – 2шт

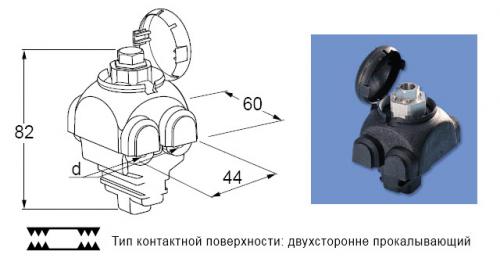

  • ⚡ Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)
  • Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

    Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

    СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

    Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

    Важно сделать одно замечание.

    Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

    зажим для подключения к голым проводам

    На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

    Монтаж ввода внутрь дома

    Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

    Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

    Как СИП поддерживает горение можно увидеть в этом ролике:

    Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

    На что еще стоит обратить внимание при данном монтаже СИП:

    • ⚡ если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
    • ⚡ перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

    Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

    Видео ввод кабеля в дом

    Материал для электропроводки в квартире и доме: стоимость материалов.

    Стоимость монтажа электропроводки в квартире или частном доме состоит из двух составляющих: стоимости монтажных работ и стоимости электротехнических материалов. В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала.

    1. Кабель (провод) ВВГ-НГ 3х1,5; 3х2,5; 3х4; 3х6; 3х10 мм квадратных. Кабель с тремя жилами, каждая жила имеет сечение равное 1,5; 2,5; 4; 6 и 10 мм квадратных.
    2. Телевизионный кабель.
    3. Компьютерный кабель.
    4. Телефонный провод.
    5. Дюбель-хомут для крепления кабелей диаметром 5-10 мм и 11-18 мм.
    6. Дюбель-гвоздь (потай) 6х40; 6х80 мм. Под отверстие диаметром 6 мм и длиной 40 и 80 мм.
    7. Хомут-стяжка длиной 200 мм для крепления проводов на потолке при монтаже без гофрированных труб.
    8. Гофрированная труба диаметром 20 мм (16 мм).
    9. Держатели для гофрированных труб, «клипсы».
    10. Установочные коробки — подрозетники. Самый оптимальный (и распространенный) выбор — это установочные коробки российской фирмы «GUSI». Для кирпичных стен с диаметром 68 мм и глубиной 45 мм, для бетонных стен с диаметром 60 мм и глубиной 40 мм.
    11. «Бабочки» — перемычки для соединения установочных коробок с диаметром 68 мм.
    12. Гипс, именно гипс, а не различные смеси в состав которых входит гипс.
    13. Распределительные коробки.
    14. Изоляционная лента.
    15. Счетчик.
    16. Щиток.
    17. Автоматы. Автоматические выключатели.
    18. УЗО. Устройство защитного отключения.
    19. «Гребенка». Шина-перемычка для автоматических выключателей.
    20. Нулевая шина.
    21. Для «времянки» — тройник, патроны, лампы.
    22. Розетки и выключатели.
    23. Светильники.

    Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке и купить можно все в одном месте, и уверенности в том что товар качественный намного больше.

    Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

    Безусловно, лучший выбор — это товар известных фирм, таких как Legrand, ABB и Schneider Electric.

    Но, не каждый может себе это позволить и конечно есть альтернативный выбор.

    Российская фирма IEK с производством в Китае выпускает товар приемлемого качества, но это касается только автоматики и щитков, крепеж для проводов (дюбель-хомуты) и гофрированные трубы с держателями категорически не рекомендую к покупке.

    Читать еще:  Как правильно подключить розетку через автоматы

    Для крепежа проводов лучше всего использовать дюбель-хомуты в пластиковых пакетах (не IEK) и гофра-трубы российской фирмы DKC (ДКС).

    Выбор марки кабеля также зависит от выделенного на электрику бюджета, но почти всегда используется кабель марки ВВГ-НГ.

    Кабель марки NYM по своим характеристикам самый лучший, но на подводных лодках кабель еще лучше. Кабель NYM начали производить в Европе для монтажа в кабельных каналах в небоскребах (дома повышенной этажности) в соответствии с новыми европейскими стандартами. Стандарты появились после пожаров в офисных зданиях, на которых люди погибли от чрезмерного задымления возникшего при горении открыто проложенных кабелей в кабельных каналах и людям не хватило времени покинуть огромное здание.

    В российских квартирах и частных домах фактически все кабеля замурованы под слоем штукатурки на стенах и отделки из панелей, за которыми кабель положено прокладывать в гофрированных трубах из ПВХ. И кабеля марки ВВГ-НГ (винил-винил-гибкий, НГ — не распространяет горения) более, чем достаточно.

    Розетки и выключатели лучше всего покупать производства известных фирм. Даже у Legrand и Schneider Electric есть целые серии розеток и выключателей по приемлемой цене, эти серии выпускаются на заводах в России.

    Выбор светильников — это дело вкуса, но самое главное при выборе светильников — это чтобы была достаточная освещенность каждой комнаты или помещения, ведь светильники именно для этого и сделаны.

    Стоимость электротехнических материалов для квартиры или частного дома не может быть типовой. Узнать ориентировочную стоимость можно используя примеры. Вы можете задать вопрос в комментариях и я обязательно отвечу. В качестве примера используется шаблон сметы с ценами. В смете на материалы указаны цены на «гостовские» провода, качественные автоматические выключатели и УЗО. Все цены ориентировочные, но очень близки к реальным. В смете есть возможность вносить свои значения по количеству и цене.

    После комплектации и подготовки списка надо выбрать магазин для закупки. Магазин должен быть надежный, с большим ассортиментом качественного товара, который соответствует требованиям электробезопасность.

    Электрическая проводка в двухэтажном доме – схема

    Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

    Назначение электропроводки в двухэтажном доме

    Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

    Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

    Подключение и монтаж электропроводки

    Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

    После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

    1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
    2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

    Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

    Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

    По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

    Схема электропроводки в частном доме

    Схема проводки в частном доме состоит из следующих частей:

    • электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
    • Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
    • Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
    • Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

    Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

    Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

    Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

    Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

    От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
