Как делать электрик розетка

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Электрика в квартире своими руками

Заменить электропроводку самостоятельно — задача достаточно сложная. В данной статье мы попробуем разобраться, что такое УЗО и как сделать разводку электрики своими руками.

Что такое УЗО в электрике

УЗО — устройство защитного отключения, ранее в квартирах почти не использовалось, поэтому для многих людей это понятие незнакомо. УЗО представляет собор прибор, который автоматически выключает электричество при превышении тока заданного значения. Другими словами, этот прибор защищает вас от поражения электрическим током и от возгорания в сети при замыкании электропроводки.

Разводка электрики в квартире

Установку электропроводки следует начинать с разработки схемы разводки. Необходимо нарисовать план. Начинать нужно с расположения распределительного щита. Затем нужно сделать разметку, где будут находится розетки и сколько их нужно для каждой комнаты. Желательно проводить разметку розеток с расчетом на то, чтобы на каждые 6 м² была отдельная розетка. Для ванной и кухни стоит предусмотреть по две розетки на каждые 6 м².

Схематически изобразите на плане линии прокладки проводов. Учитывайте, что для розеток с большим энергопотреблением (например, для бойлера) нужно проводить отдельную линию.

После того, как вы нарисовали план на бумаге, нужно перейти к разметке на стенах. Учитывайте, что выключатели обычно устанавливают на высоте а розетки — на высоте от пола.

Важно! Выполняйте прокладку проводов строго горизонтально или вертикально. Так проще ориентироваться в расположении проводов и удастся избежать их повреждения.

Электропроводка в квартире своими руками

Электропроводку в квартире можно выполнить тремя способами:

Открытый способ — используют в местах, где нет возможности скрыть провода. Сейчас такой метод почти не используют, но такое часто встречается в старых домах.

Скрытый способ — используют сейчас практически везде. Провода укладывают в специальные штробы, которые устанавливаются в стенах.

Комбинированный способ — довольна часто используют в офисах. Провода укладывают в наружных каналах.

Как сделать электропроводку в квартире своими руками

Работы по подключению электропроводки можно разделить на несколько этапов. Первым делом надо выбрать качественные провода. Лучше всего выбирать медные провода, они более гибкие и лучше проводят ток.

Следующий этап после того, как вы установили штробы и сделали разметку проводов — установка розеток и выключателей. О деталях установки и подключения вы можете найти полезные рекомендации в разделе Розетки и Выключатели, Освещение.

Важным моментом является установка распределительного щита. Не забывайте о защитных системах (здесь вам понадобится УЗО). Помните, что щит должен находится в доступном и сухом месте.

Электрика своими руками: видео

На данном видео показано, как выполнить разводку и подключить электрические провода в квартире:

Как правильно составить схему электропроводки в квартире или частном доме

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Схема монтажа электропроводки – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь , то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь , полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Читать еще:  Симон розетки со шторками

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены . Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением .

Как правильно сделать электрику и освещение на кухне: розетки, подсветка и электровыводы

Спасибо! Поделитесь с друзьями!

Вам не понравилось видео. Спасибо за то что поделились своим мнением!

Если перед вами стоит задача сделать электрику на кухне – спланировать розетки, подсветку и электровыводы, то это не такая простая задача, как кажется на первый взгляд. Первое, что приходит в голову – посмотреть в интернете, как это рекомендуют делать другие люди. Но часто примеры из сети дают ошибочные рекомендации. Примеры таких универсальных рекомендаций я разбираю на этом выступлении.
В этом видео я поделись своим опытом из практики, как я подхожу к вопросу планирования электрики на кухне. Расскажу о моментах, на которые стоит обратить внимание. Дам рекомендации как лучше подключать встроенную кухонную технику и к каким советам из сети лучше относиться с осторожностью.

Презентация проводилась на площадке ТЦ Гранд-ЮГ. В видео могут быть слышны посторонние звуки. С одной стороны от места выступления был эскалатор, а с другой кафе. Но звуки довольно тихие, они не должны помешать просмотру.

Содержание и тайм-коды

00:00 Вступление
00:18 Нормы и правила установки розеток на кухне и в мокрых зонах
03:35 Планировка кухни и как розетки и электровыводы связаны с планировкой
06:31 На какой высоте ставить розетки в цоколь кухни
10:05 Как подключать встроенные бытовые приборы – СВЧ и духовой шкаф
14:28 Варианты установки розеток за ящиками кухни
15:55 Варианты подключения варочной поверхности
16:40 Встроенная в столешницу варочная поверхность
17:25 Установка холодильника Side-by-Side
19:12 Установка отдельно стоящего холодильника внутрь кухонного гарнитура
19:54 Установка встроенного холодильника
21:00 Установка встроенной морозильной камеры
22:24 Пример типового расположения розеток и выключателей на кухне
24:53 Розетки под мойкой – случай из практики
25:51 Установка посудомоечной и стиральной машины
26:05 Разбор еще одной типовой схемы электрики из интернета
26:51 Подключение вытяжки
28:21 Подключение электрических доводчиков ящиков кухни
29:37 Подключение электрических доводчиков открывания фасадов
30:40 Установка розеток над рабочей поверхностью на кухне
32:02 Розетки в скрытых элементах на столешнице
32:47 Подключение и установка кухонной техники внутри кухонной мебели
33:30 Размещение розеток за раздвижным фартуком
34:21 Установка розеток под навесными элементами или на навесных элементах
34:51 Размещение подсветки в кухне. Подсветка цоколя
35:47 Подсветка рабочей поверхности
38:20 Общее освещение кухни. Совмещение различного типа светильников в одном помещении
40:41 Подведение итогов презентации
42:03 Ответы на вопросы

Вы можете получить консультацию по подбору цвета, стиля, сочетанию предметов или любому другому интерьерному вопросу на очной или дистанционной консультации: https://clck.ru/MQoTY или +7 926 466 56 43

Сайт: https://design-guru.moscow/
Фейсбук: https://www.facebook.com/designgurumoscow
Инстаграм: https://www.instagram.com/nadezhda_kuzina_design/
VK: https://vk.com/design_guru_moscow

Иллюстрации и примеры взяты из открытых источников. Любое заимствование содержимого без согласия его автора осуществляется в соответствии с правилами YouTube и законодательством РФ о добросовестном (свободном) использовании.

#дизайнкухни #электрикакухни #планированиекухни

Как сделать электрику на кухне: нюансы, которые нужно знать

Для того чтобы была возможность обеспечить комфорт в доме и не сжечь проводку, в процессе организации электроснабжения кухни важно заранее позаботиться обо всех возможных нюансах. К таким нюансам можно отнести:

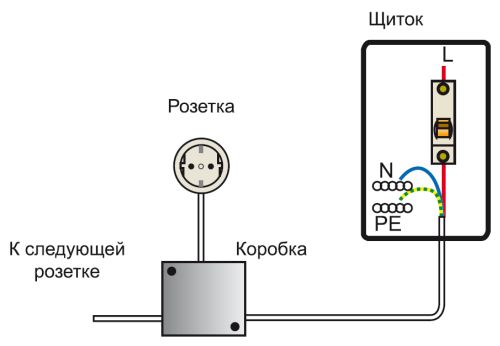

Схема проведения электричества на кухне.

  1. Соответствие суммарной мощности электрических приборов сечению проводки.
  2. Наличие грамотно подобранных защитных аппаратов.
  3. Количество и места размещения розеток и выключателей.
Содержание:
  • Как организовать электроснабжение кухни?
    • Нюансы, которые нужно знать
  • Как подсчитать суммарную мощность электрических приборов на кухне?
  • Как рассчитать электропроводку для кухни?
  • Для чего на кухне надо устанавливать электрический щиток?
  • Розетки и выключатели для кухни
  • Какое количество розеток будет нужно на кухне?
  • Нужно ли делать резервное освещение на кухне?
  • Как сделать сигнализацию от протечки воды и утечек газа?
Читать еще:  Какой нужен кабель для розетки для плиты

Проводка электрики в комнате начинается с составления проекта. На данном этапе важно определить, что хочется видеть в будущем. Требования нужно определять первым делом исходя из того, какое количество денежных средств есть возможность потратить на электропроводку кухни.

Следует знать, что полная замена старой проводки в квартире и частичное усовершенствование существующей электропроводки – разные вещи. В первом случае расходы будут включаться в общие затраты на ремонт квартиры.

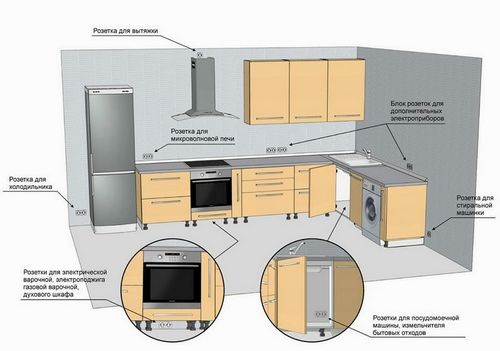

Расположение электрики на кухне.

Лучшим вариантом является тот, когда в квартире или частном доме присутствует трехфазная сеть. Это может быть, к примеру, если на кухне установлена плита не на газу, а электрическая. В данном случае энергии будет полностью хватать, даже если все устройства будут работать одновременно.

Если имеется однофазная электросеть, свои потребности нужно снизить. Если максимальный ток электросчетчика равен 50 А, то максимальная мощность, которую можно будет себе позволить, составляет 11 кВт (220 В х 50 А). В случае трехфазной сети мощность может быть в 3 раза больше.

Всю электрическую проводку надо будет разделить на группы:

  • 1 группа – освещение;
  • 2 группа для бытовой техники небольшой мощности (вытяжка, холодильник и так далее);
  • 3 группа электрической проводки для силовых электрических приборов (машина для мытья посуды, машинка для стирки);
  • 4 группа для плиты.

Подключение к электричеству должно проходить строго по технике безопасности, во избежание травм.

  1. Прокладывать линию заземления отдельным проводом.
  2. Соединять в электрическом щите нулевой рабочий и заземляющий провода под общую клемму.
  3. Подключать к электрической проводке для варочной плиты другие бытовые приборы.
  4. Устанавливать розетки для кухни за корпусом встраиваемой бытовой техники.
  5. Производить монтаж розеток за выдвижными ящиками.
  6. Устанавливать данные конструкции над варочной панелью и мойкой.

Как организовать электроснабжение кухни?

Список элементов, которые понадобятся для того, чтобы сделать проводку без помощи специалиста:

  1. Проект.
  2. Электрический счетчик.
  3. Кабель из меди.
  4. Распаечная распределительная коробка.
  5. Дифференциальные автоматические выключатели.
  6. Розетки (желательно двойные).

Нюансы, которые нужно знать

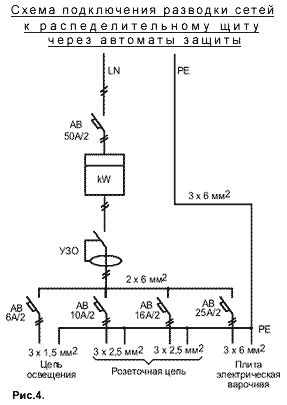

Схема подключения разводки сетей к распределительному щиту через автоматы защиты.

  1. Подсчитывать необходимое количество электрических приборов в процессе проектирования электрической сети нужно исходя из имеющегося количества рабочих зон.
  2. Выбор провода основывается на определении наиболее подходящих проводов под нужны комнаты. В большинстве случаев используется многожильный провод из меди.
  3. Проводка прокладывается в гофрированной пластиковой трубе. Соединения проводки размещаются в специальных коробках. Все они должны находиться в свободном доступе, потому рекомендуется проводку делать в скрутке. Скрутку можно будет зафиксировать болтами или припаять.

Как подсчитать суммарную мощность электрических приборов на кухне?

Стоит знать, что на кухню лучше протянуть отдельную линию от электрического щитка. Можно посчитать среднюю мощность всех устройств, если учитывать, что все они имеют категорию А и А+ по потреблению электроэнергии, то есть являются энергосберегающими. Освещение при этом производится при помощи энергосберегающих ламп.

Расход будет приблизительно следующим:

Расчет суммарной мощности электрических приборов на кухне.

  1. Система теплого пола – 0,8 кВт.
  2. Телевизор – 0,06 кВт.
  3. Микроволновая печка – 2 кВт.
  4. Холодильник – 0,1 кВт.
  5. Машина для мытья посуды – 1 кВт.
  6. Электрический чайник – 2 кВт.
  7. Тостер – 1,5 кВт.
  8. Электрический гриль – 2 кВт.

В результате: 0,8 + 0,06 + 2 + 0,1 + 1 + 2 + 1,5 + 2 = 9,46 кВт. Следует понимать, что все приборы никогда не будут работать одновременно. Именно поэтому 9 кВт будет вполне достаточно. Следует учитывать и то, что от того же счетчика будет питаться вся квартира, в которой будут включены телевизоры, свет, различная техника и так далее.

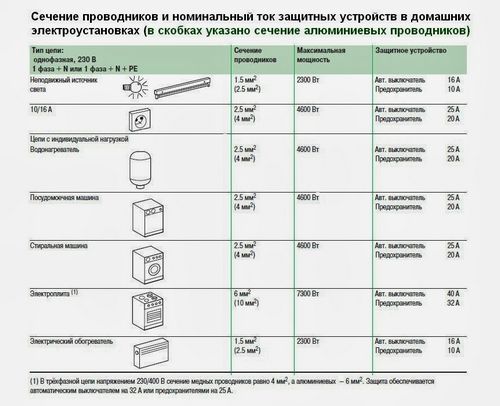

Как рассчитать электропроводку для кухни?

Максимальная мощность электропроводки округлятся до 9 кВт. Учитывать нужно то, что электрический счетчик рассчитывается на 50 А. В данном случае может быть достаточно кабеля из меди сечением 6 мм?. Если захочется установить счетчик большей мощности, чтобы была возможность подключить нагрузку, к примеру, в 14 кВт, то понадобится кабель из меди сечением 10 мм?.

Если щиток многоквартирного дома не переведен на систему заземления ТН-С (нет нулевого защитного проводника), то можно применять двухжильный кабель. Однако рекомендуется заранее предусмотреть усовершенствование проводки, чтобы была возможность проложить трехжильный кабель.

Для чего на кухне надо устанавливать электрический щиток?

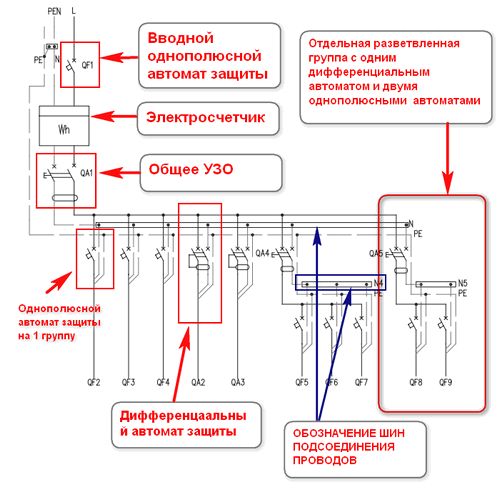

Устройство электрического щитка.

Для удобства в помещении нужно устанавливать электрический щиток. Если нет возможности установить данное устройство, можно использовать распаечную распределительную коробку, в которой соединены провода розеток и освещения. Однако важно помнить, что в таком случае отсутствует возможность отключить отдельно провода розеток или освещения, при этом защита по выбранным цепям будет отсутствовать. Это не совсем удобно, если понадобится что-либо отремонтировать или подключить.

На входе электрического щитка нужно будет установить выключатель автомат на максимально возможный суммарный ток нагрузки. Каждый из шлейфов розеток, то есть параллельное соединение максимум 5 розеток, будет подключаться к отдельному выключателю автомату на 25 А. Шлейфы розеток прокладываются трехжильным кабелем с сечением 1,5 мм?

Кухня является влажным помещением, потому рекомендуется в щитке вместо обыкновенных выключателей автоматов установить дифференциальные выключатели автоматы на ток утечки 20-30 А и необходимые токи короткого замыкания. Вместо этого можно установить обыкновенные выключатели автоматы и УЗО, но лучшим вариантом является установка дифференциальных выключателей автоматов. Они позволяют защищать людей от удара током, если повредится изоляция электрических приборов.

Розетки и выключатели для кухни

Данные конструкции важно правильно подобрать и установить. Правильность выбора состоит в том, что розетки понадобится выбирать на ток минимум 16 А. Если механизм розетки будет иметь никелированные и подпружиненные ламели на основании из керамики, то это продлит период службы конструкции.

То же самое можно отнести и к выключателям, однако они могут рассчитываться на меньший ток. Рекомендуется устанавливать двойные розетки и выключатели, чьи механизмы практически не будут выступать за основание стенки. Это позволит сохранить конструкции от повреждений в случае перестановки мебели. Помимо того, будет резерв, если одна из секций выйдет из строя.

В большинстве случаев розетка устанавливается на высоте 35-40 см от пола, а выключатель – на высоте 85-90 см. Однако есть некоторые нюансы, если делается электрика на кухне. Понадобится установить розетки таким образом, чтобы длина проводов от нагрузки была минимальной, но при этом гарнитур кухни не закрывал розетки. К примеру, розетка для вытяжки может быть установлена на высоте 1,8-2 м, а розетки под тостер, микроволновую печку и электрический чайник можно расположить на высоте 15 см от столешницы. Розетка для телевизора, который монтируется на стенку, может быть установлена на высоте 2 м, розетка под машину для мытья посуды устанавливается на высоту 40 см от пола.

Выключатель главного освещения устанавливается на расстоянии 12-15 см от рамы двери. Щиток должен быть установлен в таком месте, чтобы к нему можно было в любой момент иметь доступ. Выключатель точечного освещения устанавливается в удобном месте для хозяйки, к примеру, на боковом основании шкафов для посуды или на стенке поблизости с розетками над столешницей.

Какое количество розеток будет нужно на кухне?

Установка розеток на кухне.

Стоит заметить, что много розеток не бывает никогда. Нужно предусмотреть необходимое количество, чтобы в дальнейшем внешний вид комнаты не был испорчен большим количеством удлинителей. Рекомендуется устанавливать двойную розетку через каждых 1-2 м стенки. Некоторое количество розеток будет закрыто мебелью и различной техникой, потому их не будет видно.

Половина успеха заключается в грамотно выполненном проекте до начала работ. Если заранее известно, что, где и на какой высоте будет расположено, то это упростит работу электрикам и строителям, а хозяину квартиры поможет сохранить время и денежные средства. Если самостоятельно составить проект не получается, следует подобрать толковых дизайнеров и инженеров, которые смогут помочь.

В идеале для каждого из используемых бытовых приборов должна быть своя розетка.

Если сделать это нет возможности, то определить необходимое количество розеток для кухни можно исходя из следующих правил:

  1. Большие электрические приборы постоянно включены в розетки, потому под них нужно отвести отдельные розетки.
  2. Отдельные розетки должны быть отведены под кухонную мебель и вытяжку.
  3. Для бытовых приборов небольших размеров можно установить 3-4 розетки в кухне.

Нужно ли делать резервное освещение на кухне?

Установка освещения на кухне.

Кухня является помещением обязательного освещения, потому рекомендуется позаботиться о системе резервного освещения. Сегодня это можно сделать достаточно просто. Для этого понадобится приобрести импульсный источник питания на 12 В с током 1 А. В конструкцию должен быть встроен аккумулятор. К данному устройству нужно будет лишь подключить светодиодные лампочки на потолке.

Подобные источники питания используются в охранной и пожарной сигнализациях. Если такие конструкции имеются в квартире, то процесс можно упростить. Есть и другой вариант, который заключается в использовании настольных фонарей аккумуляторов со светодиодными лампочками. Такой вариант является выгодным, потому что в летний период времени их можно будет взять с собой на дачу или в поход.

Читать еще:  Как пользоваться розеткой для антенны

Как сделать сигнализацию от протечки воды и утечек газа?

Газопроводы и водопроводы достаточно быстро изнашиваются, потому рекомендуется установить сигнализации от протечки воды и утечек газа. Данные приборы имеют питание 220 и 12 В, стоят они недорого. К примеру, в России извещатель взрывоопасной концентрации газа стоит порядка 1000 руб, а датчик протечки воды с сиреной стоит примерно 900 руб.

Если квартира расположена на последних этажах здания, то протечка воды в кухонном помещении может повлечь за собой штраф 600000 руб и более. Если произойдет утечка газа, это приведет к взрыву и повреждению целого подъезда. Именно поэтому подобные системы являются актуальными на сегодняшний день.


Перед монтажом кухни рекомендуется закончить работы по ремонту, связанные с поклейкой обоев, проводкой электричества, укладкой напольного покрытия и т.д….


Вытяжка на кухне на сегодняшний день является весьма распространенной. Благодаря этому устройству можно не опасаться того, что из кухни в комнаты будет…


Кухня является таким помещением, которое ассоциируется с теплом, уютом, вкусной едой. Здесь собираются все домочадцы, гости. Любая женщина проводит…

Как можно сделать электрику на кухне?

Для того чтобы была возможность обеспечить комфорт в доме и не сжечь проводку, в процессе организации электроснабжения кухни важно заранее позаботиться обо всех возможных нюансах. К таким нюансам можно отнести:

Схема проведения электричества на кухне.

  1. Соответствие суммарной мощности электрических приборов сечению проводки.
  2. Наличие грамотно подобранных защитных аппаратов.
  3. Количество и места размещения розеток и выключателей.

Проводка электрики в комнате начинается с составления проекта. На данном этапе важно определить, что хочется видеть в будущем. Требования нужно определять первым делом исходя из того, какое количество денежных средств есть возможность потратить на электропроводку кухни.

Следует знать, что полная замена старой проводки в квартире и частичное усовершенствование существующей электропроводки — разные вещи. В первом случае расходы будут включаться в общие затраты на ремонт квартиры.

Расположение электрики на кухне.

Лучшим вариантом является тот, когда в квартире или частном доме присутствует трехфазная сеть. Это может быть, к примеру, если на кухне установлена плита не на газу, а электрическая. В данном случае энергии будет полностью хватать, даже если все устройства будут работать одновременно.

Если имеется однофазная электросеть, свои потребности нужно снизить. Если максимальный ток электросчетчика равен 50 А, то максимальная мощность, которую можно будет себе позволить, составляет 11 кВт (220 В х 50 А). В случае трехфазной сети мощность может быть в 3 раза больше.

Всю электрическую проводку надо будет разделить на группы:

  • 1 группа — освещение;
  • 2 группа для бытовой техники небольшой мощности (вытяжка, холодильник и так далее);
  • 3 группа электрической проводки для силовых электрических приборов (машина для мытья посуды, машинка для стирки);
  • 4 группа для плиты.

Подключение к электричеству должно проходить строго по технике безопасности, во избежание травм.

  1. Прокладывать линию заземления отдельным проводом.
  2. Соединять в электрическом щите нулевой рабочий и заземляющий провода под общую клемму.
  3. Подключать к электрической проводке для варочной плиты другие бытовые приборы.
  4. Устанавливать розетки для кухни за корпусом встраиваемой бытовой техники.
  5. Производить монтаж розеток за выдвижными ящиками.
  6. Устанавливать данные конструкции над варочной панелью и мойкой.

Как организовать электроснабжение кухни?

Список элементов, которые понадобятся для того, чтобы сделать проводку без помощи специалиста:

  1. Проект.
  2. Электрический счетчик.
  3. Кабель из меди.
  4. Распаечная распределительная коробка.
  5. Дифференциальные автоматические выключатели.
  6. Розетки (желательно двойные).

Нюансы, которые нужно знать

Схема подключения разводки сетей к распределительному щиту через автоматы защиты.

  1. Подсчитывать необходимое количество электрических приборов в процессе проектирования электрической сети нужно исходя из имеющегося количества рабочих зон.
  2. Выбор провода основывается на определении наиболее подходящих проводов под нужны комнаты. В большинстве случаев используется многожильный провод из меди.
  3. Проводка прокладывается в гофрированной пластиковой трубе. Соединения проводки размещаются в специальных коробках. Все они должны находиться в свободном доступе, потому рекомендуется проводку делать в скрутке. Скрутку можно будет зафиксировать болтами или припаять.

Как подсчитать суммарную мощность электрических приборов на кухне?

Стоит знать, что на кухню лучше протянуть отдельную линию от электрического щитка. Можно посчитать среднюю мощность всех устройств, если учитывать, что все они имеют категорию А и А+ по потреблению электроэнергии, то есть являются энергосберегающими. Освещение при этом производится при помощи энергосберегающих ламп.

Расход будет приблизительно следующим:

Расчет суммарной мощности электрических приборов на кухне.

  1. Система теплого пола — 0,8 кВт.
  2. Телевизор — 0,06 кВт.
  3. Микроволновая печка — 2 кВт.
  4. Холодильник — 0,1 кВт.
  5. Машина для мытья посуды — 1 кВт.
  6. Электрический чайник — 2 кВт.
  7. Тостер — 1,5 кВт.
  8. Электрический гриль — 2 кВт.

В результате: 0,8 + 0,06 + 2 + 0,1 + 1 + 2 + 1,5 + 2 = 9,46 кВт. Следует понимать, что все приборы никогда не будут работать одновременно. Именно поэтому 9 кВт будет вполне достаточно. Следует учитывать и то, что от того же счетчика будет питаться вся квартира, в которой будут включены телевизоры, свет, различная техника и так далее.

Как рассчитать электропроводку для кухни?

Максимальная мощность электропроводки округлятся до 9 кВт. Учитывать нужно то, что электрический счетчик рассчитывается на 50 А. В данном случае может быть достаточно кабеля из меди сечением 6 мм?. Если захочется установить счетчик большей мощности, чтобы была возможность подключить нагрузку, к примеру, в 14 кВт, то понадобится кабель из меди сечением 10 мм?.

Если щиток многоквартирного дома не переведен на систему заземления ТН-С (нет нулевого защитного проводника), то можно применять двухжильный кабель. Однако рекомендуется заранее предусмотреть усовершенствование проводки, чтобы была возможность проложить трехжильный кабель.

Для чего на кухне надо устанавливать электрический щиток?

Устройство электрического щитка.

Для удобства в помещении нужно устанавливать электрический щиток. Если нет возможности установить данное устройство, можно использовать распаечную распределительную коробку, в которой соединены провода розеток и освещения. Однако важно помнить, что в таком случае отсутствует возможность отключить отдельно провода розеток или освещения, при этом защита по выбранным цепям будет отсутствовать. Это не совсем удобно, если понадобится что-либо отремонтировать или подключить.

На входе электрического щитка нужно будет установить выключатель автомат на максимально возможный суммарный ток нагрузки. Каждый из шлейфов розеток, то есть параллельное соединение максимум 5 розеток, будет подключаться к отдельному выключателю автомату на 25 А. Шлейфы розеток прокладываются трехжильным кабелем с сечением 1,5 мм?

Кухня является влажным помещением, потому рекомендуется в щитке вместо обыкновенных выключателей автоматов установить дифференциальные выключатели автоматы на ток утечки 20-30 А и необходимые токи короткого замыкания. Вместо этого можно установить обыкновенные выключатели автоматы и УЗО, но лучшим вариантом является установка дифференциальных выключателей автоматов. Они позволяют защищать людей от удара током, если повредится изоляция электрических приборов.

Розетки и выключатели для кухни

Данные конструкции важно правильно подобрать и установить. Правильность выбора состоит в том, что розетки понадобится выбирать на ток минимум 16 А. Если механизм розетки будет иметь никелированные и подпружиненные ламели на основании из керамики, то это продлит период службы конструкции.

То же самое можно отнести и к выключателям, однако они могут рассчитываться на меньший ток. Рекомендуется устанавливать двойные розетки и выключатели, чьи механизмы практически не будут выступать за основание стенки. Это позволит сохранить конструкции от повреждений в случае перестановки мебели. Помимо того, будет резерв, если одна из секций выйдет из строя.

В большинстве случаев розетка устанавливается на высоте 35-40 см от пола, а выключатель — на высоте 85-90 см. Однако есть некоторые нюансы, если делается электрика на кухне. Понадобится установить розетки таким образом, чтобы длина проводов от нагрузки была минимальной, но при этом гарнитур кухни не закрывал розетки. К примеру, розетка для вытяжки может быть установлена на высоте 1,8-2 м, а розетки под тостер, микроволновую печку и электрический чайник можно расположить на высоте 15 см от столешницы. Розетка для телевизора, который монтируется на стенку, может быть установлена на высоте 2 м, розетка под машину для мытья посуды устанавливается на высоту 40 см от пола.

Выключатель главного освещения устанавливается на расстоянии 12-15 см от рамы двери. Щиток должен быть установлен в таком месте, чтобы к нему можно было в любой момент иметь доступ. Выключатель точечного освещения устанавливается в удобном месте для хозяйки, к примеру, на боковом основании шкафов для посуды или на стенке поблизости с розетками над столешницей.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
