Как правильно установить розетки для кухонного гарнитура

Розетки и выключатели на кухне: правила безопасного и удобного использования

Современная кухня — это «парад» техники и электроники. Ни одна кухня сегодня не обходится без стандарта: плита (часто электрическая), вытяжка, холодильник, микроволновая печь. А дополнительные элементы: посудомоечная машинка, мелкая кухонная техника (кофеварка, мультиварка, комбайны и блендеры), полноценное освещение, телевизор и теплый пол требуют качественной электропроводки. И даже если вы приобрели инновационную технику с экономией мощности и прочими защитными системами, это не гарантирует вам безопасной эксплуатации с неусовершенствованной системой электрики.

Техническая сторона вопроса

Если вы только планируете въезжать в квартиру, вам предоставляется возможность без особых затрат в процессе общего ремонта наладить электрику исходя из проекта кухни. Если же вы решили увеличить количество техники на кухне, задумайтесь о замене старой проводки на новую, особенно это касается домов старого образца. В них даже одновременно работающая посудомоечная машина и вытяжка может спровоцировать замыкание.

Профессиональный электрик поможет вам установить электрику с учетом планировки кухни. Но для правильного использования кухонных приборов вам следует знать следующие рекомендации по установке розеток и выключателей:

• Для мелкой техники достаточно нескольких розеток одной ветки.
• Крупные электрические приборы, которые постоянно включены в сеть, необходимо подключать к отдельной розетке с заземлением.
• Для освещения мебели на кухне вам потребуется отдельный выключатель.

Важное правило безопасности. Все приборы, имеющие достаточно большую мощность необходимо подключать к выделенной ветке электричества. Например, стиральная или посудомоечная машина должны подключаться к отдельным розеткам. Также дело обстоит с варочной поверхностью и холодильником. Для более мелкой техники, которая подключается не регулярно можно использовать тройную розетку.

Очень важно, чтобы в процессе установки розеток и выключателей для кухни вы не забыли о распределительном автоматическом щитке. Электрик должен учесть будущее использование техники для кухни и с учетом этого подключать ветки к автоматам, имеющим определенный уровень защиты в случае превышения допустимой нормы тока:

• Автомат для варочной поверхности. Номинальная отметка тока — 32 А.
• Посудомоечная машина — 25 А.
• Освещение — 10 А.
• Группы розеток — от 16 до 25 А.

Основные правила размещения выключателей и розеток

Расположение розеток и выключателей планируется по двум схемам: старой (советской) и новой (европейской). В принципе, на работу электросети их расположение не действует, главная разница — удобство использования. Многие дизайнеры предпочитают устанавливать коммуникации на кухне по европейскому принципу. Согласно ему выключатели устанавливаются на высоте 90 см от пола, это позволяет проходя мимо, использовать его не предпринимая дополнительных усилий. Розетки на кухне устанавливаются на высоте 30 см от пола, но для кухни есть исключения за счет встроенной техники и более жестким требованиям в планировке электросети. Какой вариант установки вы подберете, зависит от ваших предпочтений и дизайн-проекта кухни.

Профессиональный электрик может подсказать вам, какой вариант выключателей и розеток приобрести для оптимального использования. Так, в районе мойки и мест с повышенной влажностью важно устанавливать розетки с защищающей крышкой и специальным устройством проводки. В районе фартука (над столешницей) вы можете расположить розетки по отдельности или в ряд. Если вам удобно пользоваться лампами над рабочей поверхностью, можете вместе с розетками установить и выключатель.

Определенного принципа в подборе дизайна выключателей и розеток не бывает. В первую очередь конструкция зависит от функциональности. Но вы можете выбрать подходящий вариант (глянцевая или матовая поверхность, цветовые решения). Также выключатели можно подобрать с подсветкой и регулятором яркости света (димером). В качестве альтернативы обычным розеткам дизайнеры предлагают так называемые «утопленные» в поверхность конструкции с различными видами входов. Такая розетка маскируется под поверхность и не портит дизайн.

Помните, что чем больше розеток и выключателей вы установите на кухне, тем менее загруженной будет электросеть. Грамотный подход к дизайну и умелое использование таких приспособлений позволит использовать кухню максимально удобно и безопасно.

Расположение розеток и выключателей видеоурок:

Мастер-класс по установке кухонных розеток: простой разговор на сложную тему

Главные требования, которые предъявляются к современной кухне, это удобство, безопасность и красота. Изысканное дизайнерское решение потерпит крах, если картину будут портить неприглядные проводка и розетки. Электрика, установленная вопреки разработанным нормам, станет бомбой замедленного действия — короткое замыкание способно уничтожить собственность. Если есть сомнения в знаниях, то прокладка кабеля и установка розеток доверяется профессионалам. При этом желательно понимать, что делают электрики, ведь иногда ошибаются и они. Установка на кухне розеток своими руками, как она производится?

Установка кухонной розетки должна выполнятся опытным в этом деле человеком

• Виды электросетей
• Составление плана розеток: наружные для электроплиты и другие варианты
• Безопасное размещение точек электропитания
• Виды проводки и распределение нагрузки
  • Открытый способ
  • Закрытый способ
  • Распределение нагрузки
• Виды и характеристики розеток
• Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Виды электросетей

Первое, что делают, когда необходимо поставить розетки на кухне, выясняют, какая сеть протянута в доме. Существует два вида электросетей — однофазная с напряжением 220В и трехфазная с напряжением 380В. От этого зависит вид, количество, суммарная мощность приборов, которые планируется установить. Если сеть однофазная, то максимальная нагрузка не превышает 11кВт — в этом случае иногда приходится отказываться от мощных электроприборов или избыточного количества техники. При трехфазной организации подачи электричества — допустима нагрузка в 33кВт, что позволяет не задумываться о выборе бытовых приборов.

Внешне сети различаются количеством жил в кабеле — для однофазной 2 или 3 проводка, для трехфазной — 4 или 5.

Составление плана розеток: наружные для электроплиты и другие варианты

Если известно, какая сеть протянута в доме, то наступает время второго этапа — составляется план-схема, по которому производится установка розеток и выключателей. На этом этапе детально продумывается, где и какая техника будет установлена на кухне, а также как проложить проводку:

• Нарисуйте чертеж кухни в масштабе со схематическим указанием расположения мебели и размеров шкафов
• Выберите места под крупную бытовую технику — плиту, холодильник, посудомойку, стиральную машину
  Правильное расположение розеток — это прежде всего техника безопасности
• Определите места для средней и мелкой техники — микроволновки, чайника, кофеварки
• Продумайте количество дополнительных розеток — устанавливается минимум 3 штуки, которые используются для подключения стационарного телефона, зарядного устройства, периодически используемых электроприборов
• Начертите, как провода подводятся к выбранным местам установки розеток — составляется схема проводов

От правильного плана розеток зависит безопасность и удобство использования электротехники, поэтому заранее определитесь с габаритами кухонной мебели и бытовых приборов

Схема расположения розеток составляется перед ремонтом кухни с соблюдением правил и требований электробезопасности.

Безопасное размещение точек электропитания

Монтаж розеток проводится согласно установленным нормам безопасного подключения электроприборов. Они учитываются на этапе планирования:

1. Высота розетки от пола — 15 см. Для мебели со стандартным цоколем высота составляет 10 см — точка электропитания попадает на открытое пространство, находится в свободном доступе
2. Высота установки розеток при расположении на фартуке — 15-20 см от рабочей поверхности или 90-100 см от пола
3. Для вытяжки и верхней подсветки — монтируется над шкафчиком, не перекрывая вентиляцию
4. Расстояние до индукционной плиты — 15 см
5. Расстояние до раковины, газовой или электроплиты — минимум 20 см
6. Расстояние до электроприбора — 1-1,5 м
   Места размещения согласно требованиям электромонтажа

Когда проводится установка встраиваемой бытовой техники, то под изделия выпиливаются отверстия в задних стенках шкафчиков. Для каждого стационарного прибора отводится отдельная розетка. Выбирая места для подключения, помните, что электрооборудование должно:

• Быть недоступным или безопасным для детей
• Не заслоняться крупной техникой — отводятся в сторону в целях безопасности, а также удобства пользования
• Не повреждать коммуникации

Теперь наступает черед выбора электроматериалов.

Виды проводки и распределение нагрузки

Провести проводку можно двумя способами — открытым или закрытым. Для кухни приемлемы оба варианта с учетом плюсов и минусов.

Открытый способ

Провода не прячутся внутрь стен, но это не значит, что они висят на кухне или бесхозно расползаются по стенам. Кабель-каналы или электротехнические плинтуса позволяют убрать провода и сделать их безопасными. Открытая проводка характеризуется следующими качествами:

• Плюсы — простота укладки и контроля за состоянием, монтаж розеток на кухне становится мобильным — при ошибке в плане или появлении новых приборов расположение точек доступа к электропитанию легко меняется
• Минусы — возможность случайного повреждения, уменьшение полезной площади, внешний вид, не соответствующий дизайну помещения
  Открытый способ проводки — не всегда безопасный вариант

Закрытый способ

Провода укладываются внутри стен. Здесь выделяются следующие достоинства и недостатки:

• Плюсы — визуальная привлекательность, отсутствие случайных повреждений, сохранение полезной площади
• Минусы — трудоемкий и дорогой процесс укладки со штроблением стен, невозможность сделать розетки на кухне мобильными — ошибки при планировании приводят к новому витку строительных работ

Выбор вида проводки индивидуален и не регламентируется нормами или правилами.

Распределение нагрузки

Установка бытовой техники на кухне требует монтажа обособленных автоматов и прокладки отдельных жил. Это относится к духовым шкафам, электроплитам, стиральным машинам, варочным поверхностям, посудомойкам. Проводка, которая предназначена для крупных электроприборов, подбирается с учетом мощности.

При организации электропроводки и установке розеток не используйте тройники или удлинители — это приведет к недопустимому увеличению нагрузки на провода и контакты

Виды и характеристики розеток

Евророзетки подходят только для евровилок, но есть и переходники

Розетки в интерьере играют важную роль. Они могут быть незаметными или выступающими, подобранными в цвет, соответствовать общему стилю — богатство электроассортимента позволяет решить любую дизайнерскую задачу. При выборе следует сочетать разумное с красивым, поэтому рассмотрим основные виды розеток:

• Мощность — изделие подбирается под конкретный бытовой прибор и обычно выдерживает силу тока в 16А. Если подключить мощный энергопотребитель в слабую розетку, то она оплавится
• Евророзетки — предназначены для штепселей большинства приборов бытовой техники. Существуют модели, поддерживающие обычные и евровилки
• Одно- и многосекционные — изделия с двумя или тремя секциями предназначены для периодического подключения бытовых приборов
• Накладные розетки — преимуществом является простота установки при помощи пары шурупов, недостатком — существенный вынос за пределы стены
• Скрытые розетки — углубляются в стену и составляют с ней единую плоскость
• Выдвижные — разновидность встроенных. Размещаются на столешнице, такие скрытые розетки незаметны в нерабочем состоянии, а достаются при необходимости
• Влагостойкие — устанавливаются под мойку, снабжены защитной крышкой
• Защищенные — выпускаются для безопасности детей, имеют скручивающуюся сердцевину
• Повышенной безопасности — это розетки с керамическим основанием или из термопластика. Они не подвержены горению и не плавятся
• С выключателем — предназначены для отключения питания, чтобы не вынимать вилки электроприборов
• С таймером — запрограммированное отключение питания позволяет автоматизировать управление приборами
• С подсветкой — служат маячками в темноте
  Перед установкой розетки убедитесь, что обесточили квартиру от электричества

Выбирая розетки для кухни, сначала обращайте внимание на способность электрооборудования выдерживать предполагаемую мощность приборов, безопасность, а затем на дизайн или дополнительные функции.

Как установить розетку и дополнительные выключатели своими руками: монтаж в бетонную стену квартиры и в деревянный дом

Перед началом работы обязательно обесточьте кабель. Внешние розетки крепятся на стену двумя шурупами. Главное — правильно выбрать место, а затем ровно прикрутить корпус изделия.

Чтобы установить модели, которые заглубляются в стену, требуется больше времени и инструментов, среди которых:

• Перфоратор с буром, дрель или болгарка
• Зубило для выравнивания контуров отверстия
• Отвертка, шуруповерт, острый нож

Учитывая, что проводка подходит к месту установки электророзетки, далее действуйте по следующей инструкции:

1. Отметьте точку на стене в центре будущей розетки
2. Возьмите подрозетник, совместите центр с отмеченной на стене точкой, обведите карандашом окружность
3. Продолбите стену на глубину подрозетника — это легко сделать при помощи коронки с победитовыми зубьями, которая крепится в перфоратор. Размер розеток обычно стандартный — 67-68 мм, диаметр коронки 70 мм
4. Подгоните получившееся отверстие под конкретное изделие, выровняв зубилом
5. Закрепите подрозетник при помощи гипсового раствора
6. Выровняйте стену
7. Снимите на 1,5 см обмотку с проводов
8. Закрепите провода в зажимах, спрячьте излишки
9. Вставьте электроначинку в подрозетник, закрепите, наденьте крышку

Когда монтируется скрытая или наружная розетка, то работа связана с повышенной опасностью для жизни плюс последующей безопасностью квартиры или дома. Перед началом следует разработать подробный план по установке электрике на кухне в соответствии с нормами пожарной и электробезопасности. Не забудьте установить 3-4 дополнительных точки питания, чтобы исключить использование тройников или переходников. При малейших сомнениях в собственных силах обращайтесь за помощью к профессиональным электрикам.

POLVAM.RU

Как сделать пол

Установка розеток на кухне. Как установить розетки на кухне. Требования к кухонным розеткам. Особенности осуществления монтажных работ.

Современная кухня является комнатой, в которой не только занимаются приготовлением вкусных блюд. Сейчас в кухне находится множество бытовых приборов, которые в значительной степени повлияли на увеличение количества потребляемой электроэнергии. По этой причине пристальное внимание следует уделить оптимальному расположению розеток на кухне.

Правила расположения розеток

Естественно, что схему расположения розеток на кухне следует начертить на бумаге и отметить местонахождение каждого электрического прибора. При этом нужно учесть ряд обязательных требований, предъявляемых к монтажу электрической фурнитуры.

Вот основные из них:

• длина кабеля, который соединяет розетку с прибором, должна быть в пределах 1-1,5 м;
• монтаж розетки за кухонным столом осуществляется на высоте 8-10 см над поверхностью напольного покрытия;
• розетки, предназначенные для небольших приборов, можно закрепить на фартуке на расстоянии 1-1,2 м от пола;
• фурнитура для вытяжки монтируется на уровне 0,5-0,6 м от верхней части шкафа;
• расстояние от розетки до вытяжки должно составлять 0,2-0,3 м;
• вентиляционная система вытяжки не должна закрывать розетки;
• если фурнитура монтируется внутри тумбы под мойкой, то она должна быть влагостойкой (маркировка IP44);
• встраиваемые розетки для кухни крепятся за перегородкой тумб, расположенных вблизи электрических приборов, на высоте 0,3-0,6 м от пола;

Запрещается заниматься монтажом розеток:

• над газовой или электрической плитой;
• над мойкой;
• за выдвижной мебелью;
• за корпусом бытовых приборов.

Установка розеток на кухне осуществляется таким образом, чтобы:

• не повредить коммуникационные системы в доме (водопровод, вентиляцию, газопровод);
• они были вне досягаемости маленьких детей.

При наличии встроенной мебели (например, уголка или кухонной стенки) наилучшим вариантом станет использование внутренних розеток. Монтаж фурнитуры осуществляется внутри конструкций, что делает ее незаметной.

Кроме розеток для постоянно используемых бытовых приборов, следует установить запасную фурнитуру. Достаточно будет 3-4 розеток, которые могут применяться для работы блендера, пылесоса или зарядки мобильного телефона.

Также следует подумать об установке блока бесперебойного питания для силовых розеток, которые питают электрической энергией холодильник, плиту и вытяжку.

Монтажные работы

Теперь непосредственно к тому, как установить розетки на кухне. Сразу стоит отметить, что нюансы проведения монтажных работ зависят от двух основных факторов:

• типа бытовой техники;
• материала, из которого сделаны стены.

Влияние определенного фактора рассмотрим на нескольких примерах.

Подключение розетки для стиральной машины

Для подключения стиральной машины и другой бытовой техники, которая характеризуется повышенной мощностью, используется трехконтактная розетка и соответственно трехжильный провод (заземление-фаза-ноль).

Мощная бытовая техника обязательно:

• подключается к УЗО;
• оснащается отдельной линией с током в 10 мА;
• соединяется с защитным автоматом, который рекомендуется производителем прибора.

Запрещается осуществлять подключение стиральной машины с помощью удлинителя, протянутого из другой комнаты. Для поддержания нормальной теплоотдачи лучше воспользоваться накладной розеткой, нежели скрытой фурнитурой. Наиболее подходящие розетки для мощной бытовой техники — изделия марок АВВ, Prodax и Legrand.

Подключение розетки для телевизора и компьютера

Особенность монтажа на кухне розетки для телевизора состоит в том, что она должна располагаться на удаленном расстоянии от источника сигнала (антенны или разветвителя). Антенный кабель укладывается в стену и выводится к месту нахождения бытовой техники.

Провод, идущий к розетке, помещают в специальный плинтус (кабель-канал). Установка розетки осуществляется с минимальным запасом электрического провода в 10 см.

Компьютерная розетка RJ-45 монтируется таким же образом, как и телевизионная. Единственное отличие заключается в том, чтобы правильно по цветовой раскладке были уложены жилы кабеля в прорези розетки.

Теперь о том, какие существуют особенности выполнения монтажных работ в зависимости от материала, из которого в кухне сделаны стены.

Установка розеток в деревянную стену

Этот материал характеризуется высокой горючестью. По этой причине наиболее правильным решением станет монтаж внешних розеток.

Под основание электрической фурнитуры ставится пожаробезопасная подкладка (гетинакс или текстолит), а сама коробка крепится к стене с помощью шурупов. Электрический кабель укладывается в гофру.

Установка розеток в гипсокартон

Для установки розеток в гипсокартон применяются следующие специальные комплектующие:

• коробки с пазами и зажимными винтами;
• кабель-каналы.

Благодаря наличию пазов и зажимных винтов монтажная коробка без проблем войдет в гипсокартон и зафиксируется в разъеме. Крепление розеток осуществляется после монтажа каркасной конструкции под гипсокартон. Происходит прокладка кабель-каналов и определение местонахождения электрической фурнитуры.

Установка розеток в блок хаус

Монтаж розеток в блок хаус также осуществляется до отделки стен финишным материалом:

• происходит прокладка кабельных магистралей;
• производится установка розеток.

Электрический кабель можно поместить как в пустотах блок хауса, так и в сделанных штробах. Розетки в большинстве случаев крепятся к материалу, которым обшиваются стены.

Установка розеток в бетонной (кирпичной) стене

Данный вид монтажных работ является наиболее востребованным. На нем мы остановимся подробнее. Монтаж розеток в бетонной поверхности состоит из таких последовательных этапов:

• штробление стен;
• укладка электропроводки;
• установка коробок под розетки;
• монтаж розеток.

Штробление стен представляет собой процесс создания канавок, в которые будет укладываться кабель. Естественно, что размеры штроб должны соответствовать размерам кабеля с учетом запаса для гофрированной трубки. Если в процессе штробления в бетонной поверхности попадается арматура, то она удаляется с помощью болгарки.

Отверстия в стене для подрозетника делаются с помощью специальных насадок, которые крепятся к перфоратору. Конечно, можно использовать и молоток с зубилом. Но это значительно увеличит срок осуществления работ.

Кабель помещается в гофрированную трубку и крепится к стене с помощью алебастра. До монтажа коробок концы провода просто свисают в сделанных отверстиях. Запас кабеля по длине должен быть в пределах 10-30 см.

Коробки под розетки фиксируются к стене с помощью дюбелей. Также коробки рекомендуется «посадить» на алебастр, после застывания которого фурнитура будет жестко зафиксирована.

После надежной фиксации коробок можно приступать к зачистке и присоединению кабеля к контактным клеммам розетки. Далее происходит монтаж лицевой панели. В местах возможного соприкосновения с влагой фурнитуру рекомендуется оборудовать специальной крышкой.

Следует отметить, что розетки, которые монтируются на кирпич, бетон или гипсокартон, фиксируются с помощью дюбелей. Для крепления фурнитуры к деревянным стенам применяются саморезы.

Напоследок мы расскажем об особенностях использования и монтажа розеток на кухонном фартуке и выдвижных розеток на столешнице.

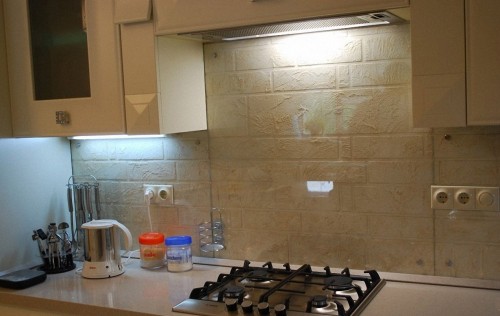

Розетки на фартуке

Установка розеток на фартуке кухни происходит до проведения ремонтных работ. Все делается по ранее описанной схеме:

• создаются канавки;
• разводится кабель;
• монтируются подрозетник и розетка.

Необходимо учесть то, чтобы розетка не располагалась на рисунке или декорированной части фартука. Иначе пострадает его внешний вид.

Высота монтируемой фурнитуры должна составлять в пределах от 10 до 30 см от столешницы. На слишком низком уровне розетки размещать нецелесообразно. Это поясняется тем, что на столешнице могут находиться продукты питания или посуда. Что сделает затруднительным доступ к розеткам.

Наилучшим вариантом станет создание на фартуке трех линий розеток:

• верхней;
• средней;
• нижней.

К верхней линии подсоединяется подсветка и вытяжка, к нижней — мини-бойлер (если он установлен на кухне). Основная нагрузка ляжет на среднюю линию фартука. В ней размещаются двойные (или тройные) розетки. Причем делается это как в центральной части стены, так и в углу. Чтобы подключать редко используемые бытовые приборы, одна двойная розетка должна быть свободной.

Выдвижные розетки

Великолепной альтернативой свободным розеткам станут выдвижные розетки для кухни. Благодаря их установке не нужно переживать по поводу ухудшения дизайна комнаты. В частности, отпадает необходимость сильно портить внешний вид столешницы и саморезами привинчивать в нее электрическую фурнитуру.

Несомненным преимуществом выдвижных розеток является отсутствие проводов на поверхности столешницы. Кабель находится под конструкцией. Сама розетка может поворачиваться в любую сторону. А разворот некоторых моделей может составлять до 360º.

Прежде, чем заниматься установкой выдвижных розеток на кухне, следует учесть ряд таких нюансов:

1. Кабель без проблем должен подключаться к электрической сети. Если его длина не позволяет этого сделать, то нужно нарастить провод или заменить его в самой розетке.
2. До места крепления фурнитуры должен быть нормальный доступ, чтобы была возможность в случае поломки ее заменить.
3. Под столешницей должно быть достаточное количество свободного пространства без шкафов и шкатулок. Розетка и кабель должны полностью поместиться в этом пространстве.

Установка выдвижной розетки не вызовет затруднений. В столешнице делается отверстие, соответствующее размерам фурнитуры. После чего розетка вставляется в сделанное отверстие и прикручивается шайбой, которая продается в комплекте.

Чтобы воспользоваться выдвижной розеткой, необходимо:

• нажать на углубление, которое находится в крышке;
• вытянуть розетку из столешницы;
• включить бытовой прибор;
• после его использования розетка утапливается внутрь столешницы.

Видео о монтаже розеток на кухне:

Подготовка помещения к установке кухонного гарнитура

Приобретение новой кухни – важный и ответственный процесс. Выбрать стиль гарнитура, цвет фасадов, комплектацию, габариты… Да, здесь нужно учесть множество нюансов, чтобы купить подходящий по всем параметрам комплект мебели.

Полезные рекомендации заказчику

Возможно, вам придется обойти несколько магазинов или посетить значительное количество интернет-сайтов, чтобы сравнить цены и предлагаемые условия по доставке, гарантии и пр.

Однако даже если вы учли все эти моменты, можно забыть о самом главном! А именно о том, что любое помещение нужно тщательно подготовить к установке новой мебели, чтобы обеспечить безопасное функционирование вашей будущей кухни.

Итак, вы нашли кухню своей мечты. Оценили размеры нового комплекта мебели, выбрали нужные модули или цельный гарнитур, «прикинули», как изделия будут смотреться в кухонной зоне, вас устроила цена, и вы решили заказать-таки эту «идеальную» кухоньку. Отлично! Теперь вам следует заняться подготовкой помещения к монтажу.

Наши рекомендации помогут вам избежать многих ошибок.

Во-первых, все проходы и коридоры должны быть свободны, чтобы грузчики смогли внести мебель в дом, ничего не повредив. Во избежание повреждения напольного покрытия или занесения строительного мусора в дом, пол также необходимо застелить картоном или пленкой. Естественно, старая кухня, раковина и мойка должны быть демонтированы.

Во-вторых, позаботьтесь об электроснабжении технических приборов, осветительных элементах, правильной выноске розеток, вентиляционных выходах, газо- и водоснабжении, а также подготовьте стены к установке мебели.

Об этом по порядку.

1. Электроснабжение (плита, варочная панель, духовка, машина стиральная, холодильник, нагреватель воды и пр.)

Перед установкой мебели решите, какую технику вам нужно подключить для дальнейшей ее работы. Насколько эта будет мощной, какие розетки и провода потребуются.

Установить розетки лучше всего:

за задними стенками шкафов: при этом необходимо выпилить отверстие для обеспечения свободного доступа к розетке (см. рис №1);

рис. 1

непосредственно под гарнитуром. Розетки для холодильника или плиты могут размещаться под шкафчиками, стоящими рядом с ними (см. рис. №2);

рис. 2

в шкафу, на открытой стенке (при установке стиральной/посудомоечной машины, мойки). При этом важно отсечь возможность попадания на них воды (см. рис. №3);

рис. 3

со свободным выпуском провода (длиной около одного метра) – для свободной отдельной вытяжки, находящейся на высоте около двух метров. Чуть выше верхних элементов кухни – для встроенной вытяжки (см. рис. №4);

рис. 4

на боковой стене кухни – для холодильника. При этом расстояние между стенкой и устройством должно быть достаточно просторным (см. рис. №5);

Таким образом, розетки следует разместить так, чтобы в любой момент вы смогли легко подключить к ним технику или отключить ее, если это понадобится.

рис. 5

Делать выноску розеток необходимо чуть более 30 мм выше верхней части уровня гарнитура и не менее 40 мм выше уровня окончания плинтуса столешницы.

Ни в коем случае не располагайте розетки рядом с мойкой, плитой или за ними! Это неизбежно приведет к замыканию или возгоранию. Нельзя также устанавливать их за кухонной техникой.

1 100 мм – рекомендуемая высота от центра розеток до уровня пола (см. рис. №6).

рис. 6

2. Освещение

Еще одним важным моментом является комплексное освещение кухонной зоны. Сюда можно отнести освещение как всей комнаты с помощью лампы или люстры на потолке, так и рабочей зоны.

Очень модным и стильным решением сейчас является установка подсветки кухни с помощью специальных ламп.

Напомним, что светильники могут быть либо люминисцентные, либо галогеновые (или их сочетание). Первые имеют собственные выключатели, вторые – нет. То есть первым нужно прямое подключение к сети, вторым – с помощью выключателя.

3. Вентиляция

Вам также следует продумать, как будут располагаться элементы кухни относительно вентиляции, и как будет расположена вытяжка.

Чаще всего воздуховод скрывают за навесным потолком, либо устанавливают над верхними шкафами кухни (см. рис. №7).

рис. 7

Продумайте также, как воздуховод следует подключить к шахте вентиляции.

Помните и о встроенной вентиляции, которая обычно идет в комплекте к технике (например, холодильнику). Вплотную к стене холодильник ставить нельзя, иначе вы не обеспечите достаточную работу вентиляции.

4. Газо- и водоснабжение

Подумайте о том, как будут располагаться газовые трубы по отношению к мебели. Счетчик должен быть установлен так, чтобы было удобно вовремя снимать показания с прибора.

Теперь немного о водоснабжении. Какая техника на вашей будущей кухне будет иметь доступ к воде? Наверняка вы решите дополнить кухонный гарнитур посудомоечной или стиральной машинами. Очень важно, чтобы эти приборы были расположены рядом с мойкой, и не пришлось удлинять шланги. В противном случае техника быстро придет в негодность, так как значительно увеличится нагрузка на насос (см. рис. №8).

рис. 8

5. Стены

Наверняка вы и сами считаете правильным выровнять стены перед непосредственным монтажом кухни. Этот действительно поможет избежать многих проблем при монтаже и прочно закрепить верхние модули на стенах. В будущем правильно размещенную мебель не «поведет», не появятся щели между элементами.

Кроме того, стены должны быть достаточно прочны и надежны, выполнены из кирпича, бетона. В случае, когда помещение построено из бруса или с применением круглых бревен, следует облицевать стены двумя-тремя гипсоволоконными листами (ГВЛ), листами ДСП или фанерой толщиной более 16 мм.

Что касается керамической плитки, то облицевать стену можно как до покупки и установки кухни, так и после. Однако лучше всего делать это после монтажа кухонного гарнитура (см. рис. №9). Так вы выложите плитку более эстетично и идеально «подгоните» ее под мебель.

рис. 9

Стеклянные фартуки специалисты также советуют устанавливать уже после самой кухни. В противном случае (если габариты кухни не соответствуют размерам, заявленным в чертежах), вы рискуете полностью его демонтировать, так как стыковка элементов мебели и фартука будет неточной.

Таким образом, вы видите, что при установке новой кухни нужно продумать всё до мелочей! Надеемся, что наши рекомендации помогут вам избежать неприятных ситуаций. Удачных покупок!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста
и нажмите левый Ctrl+Enter.

Как правильно выбрать расположение для кухонных розеток

Установка розеток на кухне является одним из важнейших элементов ремонтных работ. От того, насколько качественно выполнена планировка и монтаж этих элементов, во многом будет зависеть удобство пользования всеми кухонными электрическими приборами, безопасность их эксплуатации, а также общий интерьер помещения.

Планирование необходимого количества розеток, а также их размещения необходимо начинать перед выполнением ремонтных работ. Прежде всего, следует определиться с количеством подключаемых электроприборов и, как следствие, с числом необходимых разъемов. После этого нужно составить план их размещения, который определяется индивидуальными особенностями помещения и расположением кухонной мебели.

Определение необходимого количества розеток

Размещение розеток на кухне, равно как и их количество, влияет на общий интерьер помещения, а также на удобство и безопасность эксплуатации электропроводки. Для того чтобы оптимально выбрать эти показатели, следует внимательно проанализировать количество и мощность электроприборов, предназначенных для установки на кухне. К основным кухонным потребителям электроэнергии относятся:

1. Холодильник.
2. Варочная поверхность.
3. Духовой шкаф.
4. Посудомоечная машина.
5. Стиральная машина.
6. СВЧ-печь.
7. Вытяжка.
8. Телевизор.
9. Морозильная камера.
10. Мелкие кухонные электроприборы, такие как, чайник, миксер, тостер, блендер, кухонный комбайн и т. д.

Для особенно мощных потребителей, таких как духовой шкаф, стиральная и посудомоечные машины, а также варочная поверхность следует позаботиться о выделении отдельной линии, подключаемой к распределительному щитку через собственный автоматический выключатель с использованием УЗО. Вместо этих двух элементов может быть применен дифференциальный автомат.

Чтобы правильно выбрать линии по мощности, следует обратить внимание на их номинальный ток. Зная этот параметр, легко оценить, какие приборы могут быть без опасений подключены к розетке на кухне. Для этого достаточно воспользоваться всем известной формулой для определения мощности:

где P – мощность электроприбора;

U – питающее напряжение сети;

I – номинальный ток.

Для определения мощности розеток, объединенных в одну группу потребителей и подключенных к одному автоматическому выключателю, нужно предварительно оценить отдельную и совокупную мощность подключаемых к ним электроприборов. Это в большей степени необходимо для правильного выбора сечения провода, используемого для подключения к распределительному щитку.

После того, как нужное количество электрических приборов определено и выбрано необходимое количество разъемов, следует добавить к получившемуся числу еще 2-3 штуки, которые предназначены для подключения заранее непредусмотренных потребителей.

Определение мест размещения розеток

Главными критериями, которыми принято руководствоваться при размещении розеток на кухне, являются электробезопасность и удобство их эксплуатации. Что касается обеспечения безопасности при использовании этих устройств, то для ее достижения следует обеспечить размещение электрических розеток не ближе, чем за 50 см от газопроводных труб, а также электрической плиты или края раковины.

Подключение мощных электроприборов, имеющих выделенную линию должно осуществляться с использованием заземляющего провода.

Розетки на кухне, предназначенные для подключения каких-либо конкретных электроприборов, размещаются таким образом, чтобы находиться за корпусами этих потребителей. Такое расположение позволяет избежать использования удлинителей, которые своими проводами портят внешний вид помещения. Если электроприбор является встроенным и располагается вплотную к стене, то разъем для его подключения устанавливается рядом на стене на расстоянии 30 см от поверхности пола.

Для подключения телевизора в большинстве случаев используют модульное устройство, сочетающее в одном корпусе электрическую и телевизионную розетки.

Разъем для подключения вытяжки размещается на высоте таким образом, чтобы обеспечить удобство подключения этого электроприбора.

Отдельно следует позаботиться о размещении некоторого количества этих устройств в обеденной зоне, в которые может быть подключено зарядное устройство ноутбука, электронной книги или телефона.

Для подключения небольших бытовых приборов используются розетки, расположенные на высоте около 15 см от столешницы.

Если существует вероятность того, что розетки на кухне могут стать объектом интереса маленьких детей, то следует выбирать устройства, имеющие защитные шторки или заглушки.

Способы установки кухонных розеток

Что касается разновидностей розеток, применяемых для установки на кухне, то помимо класса их защищенности, который обозначается буквенно-цифровым кодом, например, IP44, важное значение имеет способ их установки на кухне и наличие заземляющих контактов.

Для размещения на кухне предпочтительнее использовать устройства скрытой установки, поскольку они более компактны и не мешают расположению мебели и бытовой техники, устанавливаемой вплотную к стенам помещения.

В рабочей или обеденной зоне часто используются выдвижные розетки, которые, в случае отсутствия в них необходимости, могут быть спрятаны в столешницу или в шкаф.

Схема подключения розеток на кухне является неотъемлемой частью общей схемы электроснабжения квартиры и должна монтироваться таким образом, чтобы обеспечить надежную работу системы автоматической защиты.
