Какой кабель нужен для розетки интернета

Какие нужны розетки для телевизора и сколько?

В настоящее время телевизор в квартире – это важнейший компонент мультимедийной системы, который позволяет не только смотреть стандартные эфирные или кабельные каналы, но также: выходить в интернет, пользоваться игровыми приставками, просматривать фото- и видео-контент с мобильных устройств и многое другое.

Зачастую, многим даже сложно представить, как именно они будут использовать телевизор в будещем, какие функции будут особенно востребованы и, соответственно, какие коммуникации необходимо подводить к ТВ, какие делать розетки.

Сейчас я расскажу, какие именно минимально нужные коммуникации и розетки делаются для телевизоров в настоящее время — это будет некий стандарт, который, я считаю, должен быть у каждого.

Сразу оговорюсь, что я рассматриваю лишь варианты для тех, кто, сделав ремонт и заменив проводку электро- и слаботочных сетей, хочет надолго забыть о дальнейших изменениях и просто пользоваться телевизором, какие бы условия передачи сигнала для этого не использовались.

Минимально необходимые розетки для современного телевизора

Электрическая розетка – 2шт.

Интернет розетка (RJ45) – 1шт.

Времена, когда телевизору для полноценной работы требовалась лишь электрическая розетка, к которой собственно он и подключался, прошли. И виной всему не только постепенно меняющийся стандарт передачи ТВ сигнала с аналогового на цифровой, но тенденция уменьшения в квартирах количества различных свисающих проводов и вспомогательных устройств, вроде комнатной тв антенны, портящих интерьер.

Современное цифровое телевиденье, какой бы провайдер его вам не предлагал, чаще всего требует для работы дополнительной приставки, а если вы решите установить спутниковую антенну, вам потребуется ресивер. Поэтому в обязательном порядке закладываются именно две электрические розетки, одна под телевизор, другая под дополнительную приставку, которую вероятно придётся использовать.

ТВ розетка, к которой подводится стандартный антенный кабель (коаксиальный), чаще используется для подключения телевизора к наружной эфирной антенне или кабельному телевидению.

Даже если вы твердо решили пользоваться лишь цифровым телевиденьем, обычную антенну подключить к телевизору тоже нужно, ведь при аварии у вашего провайдера или неисправности оборудования, с ней вы сможете просматривать стандартные эфирные каналы (передающиеся радиоволнами в воздушном пространстве и принимаемыми антенной).

Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире , чаще всего она располагается под электрическим щитом. Если у вас нет слаботочного щита, подводите коаксиальный кабель к тв-розетке, от места, где он будет коммутироваться с вводным телевизионным кабелем, нередко его просто выводят в подъезд, либо сразу к индивидуальной эфирной антенне.

Интернет-розетка (Rj45), чаще всего используется для получения сигнала цифрового телевидения, нередко к ней подключается дополнительная цифровая приставка, которую предоставляет ваш провайдер.

Реже, через неё, некоторые модели телевизоров, подключаются напрямую к сети интернет, что позволяет, выходить в сеть, просматривать видео-, либо онлайн тв-каналы и многое другое.

К интернет-розетке подводится витая пара (интернет кабель), который идет от роутера. Обратите внимание, не нужно тянуть интернет кабель от слаботочного щита, а подводить его необходимо именно оттуда, где будет стоять роутер вашего провайдера, от места, где сигнал вводного интернет-кабеля, будет, с помощью роутера, разделяться на все интернет-розетки квартиры.

Такой набор розеток для телевизора в настоящее время является оптимальным минимум и в большинстве случаев позволит вам подключить ТВ к любому провайдеру телевиденья, либо смотреть эфирные каналы, без каких-то изменений или дополнений электропроводки.

Этот вариант я рекомендую делать если телевизор, чаще всего, будет использоваться именно для просмотра тв-передач и никакого дополнительного оборудования подключать к нему не будут, как например, на кухне.

Для телевизора в зале или гостиной, существует другая формула розеток для ТВ.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной .

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом . При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта . В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Читать еще:  Потолок с розетками лепнина

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал , в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Если же у вас остались вопросы, предложения или замечания, по розеткам для телевизора их количеству, составу и т.д. – обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить.

Как подключить интернет розетку

Доброго времени суток.

Что для нас значит интернет? Для кого-то — это способ общения, а кто-то черпает знания из него. Или же просто коротает вечера за просмотром любимых фильмов, так или иначе, интернет частично поглотил нашу жизнь.

Если же раньше он был редкостью и дорогим удовольствие в нашем доме, то на данный момент практически каждый из нас пользуется им повсеместно.
Но в данной статье поговорим немного о другой вещи. А именно об интернет розетке, которая должна упростить жизнь нам с вами.

Зачастую подключение интернета связано с большим количеством проводов разной длины, которые мы прячем за шкафами, встраиваем в плинтус, или же просто прибиваем вдоль стены. Но, так или иначе, онb портят весь интерьер квартиры.

Для того чтобы наша квартира или дом со временем не превратилась на склад скопления различных проводов нужно сделать так называемую интернет розетку, которая придаст более привлекательный вид нашему жилью.

Далее мы узнаем как собственно, и подключить нашу Internet розетку.
Что нужно сделать заранее. Так это — продумать где мы будем монтировать нашу проводку. Это лучше делать во время ремонта. Нашу интернет проводку прячем в стену.

Очень важно! Необходимо заблаговременно проложить кабеля во все необходимые комнаты, в которых будем подключать интернет. А концы проводов нужно будет вывести в то место, куда поставим наш маршрутизатор.

В данной статье будем использовать розетку RJ-45.

Приступим. Примером для подключения возьмем фирму Lezard.

Нам понадобится.
— internet розетка;
— отвертка;
— канцелярский нож.

Начнем с того? что разберем нашу розетку. Берем отвертку и откручиваем болтик, который держит переднюю панель.






Схема подключения.

Как видите, с боку нанесенные цветовые обозначения , благодаря им, легко определить что и куда подключать.

Провода зачищать не нужно, просто заводим их в пазы, прижимной механизм все сделает за нас, снизу находятся небольшие зубцы которые прорезают изоляцию провода, такое соединение является очень прочным.

Привожу фото пример, с самого начала чтобы закрепить наше понимание происходящего.






Такая вот вышла инструкция.

Принцип очень простой, он распространяется на разные виды интернет розеток. Важно выполнять все по очередности.
Все интернет розетки имеют разную конструкцию, но принцип подключения везде идентичен.

Таким образом, имея, такую розетку дома мы облегчили себе жизнь, спрятав все ненужные провода, и получили удобный доступ к всемирной паутине.

Интернет-розетка: подключение, установка, монтаж и распиновка

Как правильно подключить интернет розетку. Пошаговая инструкция для розеток Schneider, Legrand, Lezard. Наглядная схема подключения. Соединение кабеля и коннектора.

  1. Необходимость установки розетки
  2. Разбираем интернет розеткуLEZARD
  3. Монтаж внутренней розетки
  4. Какая лучше, настенная или встроенная
  5. Виды и типы интернет-розеток
  6. Стандарты подключения
  7. Прокладка “витой пары” в/на стенах
  8. Обжимаем самостоятельно сетевой кабель
  9. Наращивание кабеля
  10. Инструкция на видео – обжим коннектора RJ45 отверткой
  11. Возможные проблемы и как их исправить
  12. Неправильное подключение жил
  13. Срезали жилы до закрытия фиксатора
  14. Слишком много зачистили
  15. Установка клеммника и монтаж накладки
  16. Ошибки при подключении

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

  • протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
  • “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Необходимость установки розетки

Большинство из нас живут в многокомнатных квартирах и частных домах. Для каждого отдельного помещения таких жилищ необходимо решить одну маленькую но достаточно “коварную” задачку: любым доступным способом создать “точку” для подключения к интернету разных по типу подключения девайсов.

Казалось бы, ответ очевиден – купить и установить Wi-Fi роутер и нет никаких проблем. Но вот некоторые люди мягко говоря не в восторге от негативного влияния электромагнитных волн от средне- и маломощных генераторов на собственное здоровье, здоровье своих близких и особенно маленьких детей.

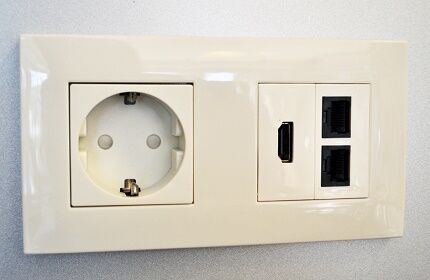

Выбирая интернет-розетку, нужно помнить, что одинарной или двойной будет достаточно для жилой комнаты. А для офиса стоит задуматься о модульных розетках

Читать еще:  Сертификат соответствия розеток makel

Поэтому стоит задуматься об уменьшении электромагнитного “смога” в наших домах и квартирах.

Одним из таких способов является установка с подключением интернет розеток непосредственно в стенах помещения.

Установка розеток для подключения к интернету выполняется по общим для всех электроустановочных изделий правилам. По аналогии их выпускают для скрытой и открытой проводки

Надо понимать, что это лишь один из вариантов предоставления многоточечного доступа к интернету для ноутбуков, стационарных компьютеров, мини-серверов и персональных хранилищ данных в доме/квартире/офисе.

Процесс подключения розетки своими руками приведен в виде пошаговой фотоинструкции далее.

Подготовка гнезда для интернет розетки

Подготовка механизма розетки к установке

Продевание интернет кабеля в механизм

Подготовка интернет кабеля к подключению

Установка жил витой пары по схеме В

Установка собранной части механизма

Установка механизма розетки в гнездо

Крепление рамки и лицевой панели

Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

  • Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

  • После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

  • Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

  • В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.

Монтаж внутренней розетки

Скорее всего вы уже прокинули кабель и установили монтажные коробки для ЛАН и электророзеток. Обычно рядом с кабелем также прокидывают и проводку.

ПРИМЕЧАНИЕ! Советую не прокидывать сетевой кабель рядом с проводкой, так как при этом могут создаваться помехи, которые в будущем могут ухудшить связь.

После установки боксов нужно будет прикрутить подрозетную рамку. Если вы уже купили одну из внутренних розеток, то они должны быть в комплекте. Лучше всего использовать уровень, чтобы розетки были ровные.

Теперь аккуратно снимаем верхнюю оплетку и отрезаем ниточку внутри. Каждый из проводков лучше выпрямить, чтобы было удобно вставлять их в пазы при обжимке.

Какая лучше, настенная или встроенная

Настенная розетка — наиболее распространенная модель

Многих людей, которые в ближайшее время собираются устанавливать у себя дома сетевые розетки для подключения электроники к Internet, интересует, какую модель лучше выбрать. Чаще всего возникают трудности между выбором настенной или встроенной конструкции.

Подключать розетку встроенного типа на порядок сложнее. Дело в том, что для ее монтажа придется вырезать в поверхности стенки специальную выемку под розетку, чтобы ее можно было поместить внутри. Чаще всего люди не хотят таким заниматься, так как это достаточно кропотливая и к тому же мусорная работа. Однако если выполнить подключение встроенной интернет розетки качественно и аккуратно, она не будет бросаться в глаза и идеально впишется в любой интерьер.

Встроенные конструкции можно скрывать в стенах и других покрытиях

Наиболее популярными считаются накладные настенные розетки. Их покупают чаще всего, так как их легко устанавливать. Не придется заниматься выпиливанием стенки. Необходимо просто прикрутить устройство к поверхности стены. Это идеальный вариант для людей, которые впервые занимаются установкой розеток. Чтобы ее установить не нужно иметь ни теоретических знаний, ни практических навыков.

Настенные и встроенные интернетовские розетки используются не только в жилых помещениях. Довольно часто их устанавливают в серверных, офисах и учебных аудиториях. Также такие конструкции устанавливают в электронных библиотеках и интернет-клубах. Иногда их можно увидеть в мастерских, занимающихся ремонтом компьютеров и другой электроники.

Виды и типы интернет-розеток

Что бы понять какой тип розеток нам нужно использовать в том или ином случае, необходимо разобраться со общей классификацией розеток под разъём RJ-45.

Но прежде, RJ-45 – это унифицированный стандарт физического соединения компьютеров и сетевых коммутаторов с помощью стандартного 8-жильного экранированного провода, который часто называют “витая пара”.

Потому что, сделав поперечное сечение кабеля, можно легко увидеть 4 переплетённых пары проводов. С помощью этого типа провода строиться подавляющее большинство каналов передачи информации в сетях локального и общего пользования.

Вам также может быть интересна информация о разновидностях кабеля для интернета и рекомендации по выбору.

На основе интерфейса RJ-45 построено бесчисленное количество локальных, корпоративных сетей, а также проводная часть интернета. Это общепринятый стандарт разъёма для передачи данных по сети

Специалисты наводят следующую классификацию розеток:

  1. По количеству разъёмов. Различают одинарные, двойные и терминальные розетки с 4-8 разъёмами. Кроме того, существует ещё отдельный вид комбинированных розеток. В таких модулях могут находиться дополнительные типы интерфейсов, включая аудио-, USB-, HDMI- и сам RJ-45.
  2. По скорости передачи данных. Существует много разновидностей и категорий, главными из которых является категория 3 – скорость передачи данных до 100 Мбит/с, категория 5e – до 1000 Мбит/с и категория 6 – до 10 Гбит/с на расстояние до 55 метров.
  3. По принципу крепления. По аналогии с силовыми электроустановочными изделиями существуют внутренние и накладные компьютерные розетки. У внутренней розетки механизм (контактная группа клем) углублена в стену, у наружно проложена по поверхности стены.

Для розетки скрытой, проложенной в стене проводки, обязательно наличие в стене защитного пластикового “стакана”, куда крепится клеммник. Внешняя розетка крепиться обычно с помощью накладной панели на поверхность стены.

Стандартный механизм интернет розетки Легран

Как самостоятельно подключить интернет розетку

Интернет вошел в каждый дом, и укрепляет там свои позиции. Все идет к тому, что кабель для него станет в квартире таким же обязательным атрибутом, как и телевизионный. В связи с этим у населения все чаще возникает вопрос, как подключить интернет розетку или установить на конце кабеля разъем для подключения к компьютеру.

Структуризация компьютерных сетей в пределах квартиры

Основным средством доставки интернет сигнала в квартиру является кабель, условно называемый витой парой. По сравнению с другими технологиями, например, Wi-Fi, это более простой в реализации метод.

Кабель типа «витая пара»

Далее, в пределах квартиры, все зависит от количества компьютеров. Если он один, то кабель идет прямо к нему, втыкается в сетевую плату с помощью стандартного соединителя, в обиходе называемого rj45. На самом деле это – название протокола обмена данными, на основе которого строится подобное соединение, а разъем носит имя 8Р8С. Но обозначение rj45 произносить удобнее, поэтому его и используют.

Коннектор 8P8C в простонародье называемый RJ-45

При количестве компьютеров два или более используется устройство для разделения и маршрутизации сигналов – роутер. Они бывают проводными, связывающие компьютеры с сетью с помощью точно таких же кабелей и разъемов. А бывают беспроводными, использующими Wi-Fi технологии. Но связь беспроводного роутера с сетью все равно происходит по кабелю.

Читать еще:  Рамка для розеток w59

Одиночный компьютер можно подключить к линии напрямую. Но желательно избавится от кабеля, идущего от входной двери к месту, где этот компьютер расположен. Лучший для дизайна выход из положения – скрыть его внутри стены, упрятав в штробу по подобию силового. В этом случае будет неправильным оставить его торчать из стены. Здесь рано или поздно может произойти излом изоляции, смотрится такое чудо не очень зрелищно. Решить проблему поможет компьютерная розетка.

Даже при наружной прокладке: внутри плинтусов, кабель-каналов, оставлять конец кабеля болтающимся не всегда разумно. При перемещении мебели, влажной уборке, он будет мешать. А что делать, если стол с компьютером переехал на другое место? Кабель придется нарастить, а как это сделать? Если на конце линии заранее выполнено подключение компьютерной розетки, этот вопрос решается достаточно просто. Но при этом применяется розетка компьютерная наружной установки.

Что уж говорить о проводной сети квартиры с несколькими компьютерами. Там розетки для подключения интернета можно установить в каждой комнате.

Теперь рассмотрим, как установить это оборудование и как правильно подключить. На самом деле, подключение интернет розетки и соответствующих разъемов выполнять ничуть не сложнее, чем обычные розетки и вилки.

Схемы подключения интернет кабеля к разъему RJ45

Интернет кабель витая пара содержит 4 пары проводов, раскрашенных разными цветами. Причем один провод пары полностью окрашен, а другой – белого цвета с нанесенной по всей длине цветной полосой. Полоса на белом проводе – той же расцветки, что и на скрученном вместе с ним проводнике. Используемые цвета – оранжевый, синий, зеленый и коричневый.

Разъем rj 45 включает, соответственно, 8 контактов. И главная задача при подключении к нему кабеля – не ошибиться с порядком следования жил, определяемым по цвету.

Существуют два стандарта для подключения: TIA/EIA-568-A, практически не использующийся в нашей стране, и TIA/EIA-568-В, используемый повсеместно. Порядок следования цветов при подключении указан на рисунке.

Вид разъема на рисунке – со стороны контактов. Роутеры иногда способны принимать и схемы подключения 568-А, автоматически перестраиваясь на работу по другому стандарту. Но лучше не экспериментировать, чтобы не путать ни себя, ни других.

Порядок подключения кабеля к разъему

Для подключения интернет кабеля к разъему потребуется специальный инструмент – пресс клещи. Они позволяют профессионально выполнить и подготовку жил к соединению, и их опрессовку. Но при отсутствии клещей можно справиться с этой задачей с помощью ножа и плоской отвертки.

Обжимные клещи для коннекторов RJ-45

Сначала с кабеля снимается внешняя изоляция на расстояние 3-4 см от края. При наличии полиэтиленовой пленки она тоже удаляется. Затем пары жил разводятся в стороны, раскручиваются и выпрямляются.

Удерживая жилы пальцами, проводники выкладывают в порядке, указанном на картинке выше. После этого их ровно обрезают так, чтобы длина их стала равной 10-12 мм. Первоначальная разделка на большую длину необходима для того, чтобы удобнее было выпрямлять и раскладывать провода.

Затем жилы аккуратно втыкают в соединитель до упора, чтобы их чередование не нарушилось. При этом оболочка кабеля тоже должна войти внутрь и оказаться напротив предназначенного для нее фиксатора. Зажим помещают в отверстие в клещах таким образом, чтобы напротив контактов оказалась его ребристая часть, а плоская – напротив фиксатора для кабельной оболочки. Смыкаем рукоятки – соединение готово.

При опрессовке клещи продавливают контактную часть внутрь так, чтобы каждый проводок оказался зажатым внутри вилочного коннектора. Он прорезает изоляцию проводника и зажимает внутри себя провод. Клещи прессуют все 8 соединений одновременно, но, то же самое можно сделать и при помощи плоской отвертки. Для этого, удерживая провода в разъеме, нужно аккуратно, по одному, вдавить контактные части внутрь до упора. Затем то же самое проделать с держателем самого кабеля. При достаточной аккуратности результаты ничем не отличаются.

Виды розеток для интернет кабелей

Компьютерные розетки типа rj 45 бывают, как и электрические, для внутренней и наружной установки.

Внутренние помещаются в такие же установочные коробки, которые предназначены для крепления электрических розеток и выключателей. Технологии прокладки кабелей и замуровывания коробки внутри стены точно такие же, как и при прокладке электропроводки.

Наружные розетки для подключения компьютера внешним видом напоминают телефонные. Они крепятся на поверхность при помощи дюбелей и саморезов. Подвод кабелей к ним происходит либо внутри пластикового плинтуса, либо кабель-канала. Существуют разновидности плинтусов, имеющих посередине полость для прокладки телевизионных и интернет кабелей.

Виды интернет розеток

Еще розетки подразделяются по количеству разъемов. Например, розетка типа rj 45 двойная категория 5е настенная содержит два слота для подключения устройств. Внутрь нее заводится два кабеля от разных выходов роутера.

Розетка типа rj 45 двойная категория 5е внутренняя также предназначена для ввода двух кабельных линий. Но устройство ее несколько сложнее.

Подключение интернет кабеля к розетке наружной установки

Для удобства подключение витой пары к наружной розетке можно провести до монтажа ее на стену. Но первоначально нужно прикинуть, до какого места туда войдет подключаемый кабель, отметив его положение внутри маркером. Затем конец кабеля разделывается на 5-7 см от точки его крепления внутри розетки и фиксируется в ней.

Внутри, напротив контактов, нанесена схема расположения проводников по цветам согласно обоих стандартов. Чтобы правильно подключить компьютерную розетку, выбираем нужный (с литерой «В»), расплетаем жилы кабеля и разводим их по сторонам. Затем, согласно цветовой маркировке, вставляем жилы в зажимы розетки. Для этого продавливаем их в направлении зажима до тех пор, пока не раздастся легкий щелчок. Если это не получается, помогаем себе плоской отверткой.

Когда все 8 проводов окажутся подключенными, лишние их края откусываем и закрываем розетку.

Подключение интернет кабеля к розетке внутренней установки

Розетки внутренней установки имеют свои особенности, а у разных производителей встречаются различные конструкции. Рассмотрим процесс подключения внутренней компьютерной розетки на примере изделия фирмы legrand.

К каждому изделию прикладывается серия рисунков, поясняющих, как подключить розетку правильно. У рассматриваемого нами в качестве примера изделия legrand провода разделяются на две группы. Какой из них куда подключить – на это внутри розетки предусмотрена подсказка.

Перед соединением отгибаем фиксаторы, расположенные в задней части розетки с обеих сторон. Жилы разделанного кабеля укладываем в пазы в соответствии с цветовой маркировкой и устанавливаем фиксаторы обратно. Затем отрезаем лишнее и монтируем розетку rj в предназначенное для нее место.
