Подрозетники для бетонных стен

Бетон может применяться либо в виде монолитной заливки, либо в качестве отдельных изделий, например, плит и блоков. Здание любого назначения должно быть оборудовано системой электропитания. Для скрытого размещения розеток и выключателей повсеместно используются коробки для бетона.

Для чего нужны подрозетники:

• защиты от возгорания;
• облегчения монтажа розетки или выключателя;
• небольшого запаса кабеля для проведения подключений в будущем;
• удобства работ по ремонту или замене механизма;
• использования в качестве распаячной коробки.

Пожаробезопасность и стабильность питания всего строения во многом зависят от правильности размещения стаканов под розетки. Могут быть выполнены из металла (в настоящее время такие модели непопулярны) или из пластика. Для установки открытых электроточек применяются деревянные накладки, однако и они уходят в историю.

В зависимости от материала, из которого изготовлены стены, подбираются стаканы. Для бетонной поверхности используются все типы. Подойдут модели, предназначенные для крепления в гипсокартон, со специальными распорками.

Форма может быть круглой, квадратной или овальной. Подходящий вариант выбирается в зависимости от количества размещающихся в нем механизмов и требуемого для укладки проводки места. Чаще всего применяются круглые.

Стаканы могут предназначаться для одного элемента или представлять собой блок из нескольких элементов. Глубина может варьироваться от 40 до 80 мм. По этому показателю различаются три модификации: узкие, стандартные и углубленные. При выборе учитывают размер механизма розетки, диаметры жил силовых и заземляющих кабелей.

Установочный диаметр изделия составляет 60, 64,72, а также 68 мм. Наиболее часто используются последние. Вмонтированные в стену коробки с розетками и задекорированные накладными крышками отлично вписываются в любые интерьеры помещений.

Технология монтажа

Для того, чтобы организовать сеть электропитания или подключить к имеющейся дополнительную точку, важно предварительно составить чертеж, который помогает определить места установки, траекторию прокладки проводки. После составления такой схемы можно производить подбор комплектующих, материалов и инструментов.

Размещение стаканов проводится до начала облицовки внутри помещения, но после выполнения базовых отделочных работ. Геометрия бетонных стенок должна быть окончательной.

Подготовка поверхности и инструмента

1. Производится разметка гнезд. При помощи уровня наносятся трассы, по которым пройдет проводка. Фиксируется место размещения розетки или выключателя. Если планируется монтаж нескольких подрозетников, расстояние между их центрами составляет 71 мм. Этот шаг нужно выдерживать при разметке и сверлении отверстий.

2. Устройство гнезд выполняется дрелью с алмазной коронкой, предназначенной для изготовления отверстий большого диаметра, либо перфоратором со специальной коронкой, имеющей победитовый зубья и сверло. Обычно выбирается инструмент с d = 70 или 80 мм (удобнее, когда диаметр коронки превышает наружный размер стакана примерно на 5 мм). В случае, если подходящей коронки нет, можно воспользоваться простым победитовым сверлом, при помощи которого высверливаются отверстия по всей окружности гнезда. Если электроинструмент отсутствует, устроить отверстие для размещения подрозетника можно при помощи одного зубила.

Важно! Производя сверление, следует быть аккуратным, так как в бетонной стене присутствует арматура. Попавшая на такой стержень коронка может быстро прийти в негодность.

1. Производится сверление гнезд под коробки на требуемую глубину. Лишний бетон и пыль из проделанного цилиндра убираются. Эту операцию удобнее проводить при помощи кисти или тряпки, а пыль ликвидировать пылесосом. Монтажное изделие примеряется в гнездо. Рекомендуется углубление обработать грунтовкой для улучшения сцепления. После этого следует дождаться, пока грунт высохнет.

2. Штробятся трассы, в которые будут уложены питающие провода. Утапливают кабель не менее, чем на 2 см от поверхности основания. Можно выполнить его временную фиксацию, воспользовавшись раствором алебастра. Один конец подводится к распаечному узлу, второй с запасом в 20 см оставляется в проделанном гнезде.

3. В месте заведения провода в стакан создается углубление в бетоне.

4. В подрозетнике убирается заглушка в том месте, где будет осуществлен вход проводки (они обычно намечены перфорацией). Если вдруг подобный заводской элемент отсутствует, отверстие можно изготовить самостоятельно, например, воспользовавшись нагретым ножом.

5. Перед началом работ производится обесточивание питания. Провода заводятся внутрь монтажной коробки.

6. Водой из пульверизатора смачиваются поверхности устроенного цилиндра и стакана.

7. В подготовленной емкости готовится раствор алебастра (консистенции, напоминающей пластилин). Он наносится шпателем на внешние плоскости коробки и на подготовленное в стене углубление слоем около 5 см. Подрозетник вставляется в гнездо так, чтобы был вровень со стеной. Положение регулируется по вертикали и горизонтали при помощи уровня. После этого требуется немного подождать, чтобы гипс застыл.

Время затвердевания алебастра не превышает 5 минут. Лишь в течение этого промежутка времени возможна коррекция.

8. После надежной фиксации в стене можно удалить излишки гипса, которые попали внутрь и вокруг изделия.

9. Поверхность стены выравнивается.

10. Комплект розетки или выключателя разбирается, удаляются рамки и декоративные планки. Можно приступать к установке электрической части.

11. Очищенные от изоляции жилы провода фиксируются в клеммах (в соответствии с цветами) розетки.

12. Механизм крепится к стакану при помощи раздвижных лапок или путем ввинчивания шурупов в стенки коробки. Уровнем проверяется правильность размещения.

13. Сверху монтируется декоративная рамка.

14. Включается питание.

Советы специалистов

1. Приобретать подрозетники желательно одновременно с розетками, чтобы исключить возможные проблемы.

2. Перед проведением работ по штробированию стен из бетона следует убедиться в отсутствии на этом участке проводки.

3. Монтаж подрозетника важно производить таким образом, чтобы он был прочно зафиксирован в устроенном под его установку гнезде.

4. Коробка должна размещаться заподлицо с поверхностью стены. Если в дальнейшем будет выполняться облицовка стен, этот важный момент следует учесть. Подрозетник утапливается в подготовленное отверстие не полностью, а часть его остается немного выступающей, на расстояние, равное толщине слоя будущего отделочного материала.

5. Мешающую арматуру удаляют. Для этого можно воспользоваться болгаркой, зубилом или ненужной коронкой.

6. Если в будущем подрозетник все-таки выпадет из гнезда, повторно зафиксировать его на бетонном основании выйдет при помощи самореза и дюбеля.

7. Если необходимо увеличить время затвердевания раствора гипса, в него добавляется штукатурная смесь.

8. При замене старого металлического изделия, в котором розетка не слишком надежно зафиксирована, на современную модель, можно выполнить все рассмотренные выше этапы (с п.4 по п.13), а также, если старый стакан закреплен прочно, не демонтировать его, а установить новую коробку внутри старой, прикрепив саморезами к задней стенке.

Установка распределительной коробки

Сегодня будем разбираться как происходит установка распределительной коробки. Рассмотрим процесс открытого, скрытого и наружного способа монтажа в бетон, кирпич и гипсокартон + посмотрим ВИДЕО. Погнали.

Самая тяжелая работа проводиться перед установкой распределительной коробки, особенно если технологическое отверстие под коробку нужно проделать в бетонной стене.

Установка распер.коробки в бетон.

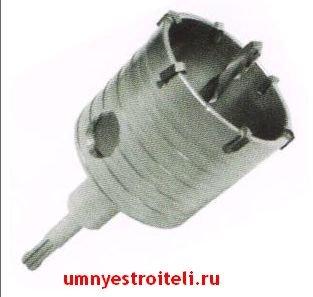

Для проделывания технологического отверстия в железобетонной стене под установку распределительной коробки, нам понадобится строительная коронка по бетону с алмазным напылением для перфоратора.

Теперь нужно выбрать место где мы установим распред.коробку. В идеале сначала нужно начертить схему, что и где у вас будет находиться: все выключатели, розетки, бытовые приборы и т.д. а уж после этого распределять где е устанавливать + нужно устанавливать так, что бы её не было видно или по крайней мере она не выделялась на фоне всего интерьера. Как правило распред. коробку устанавливают в потайные места: за предполагаемой мебелью, различными полочками, широкими съёмными плинтусами. На данный момент именно такая установка распределительной коробки называется — СКРЫТАЯ. Но раньше, скрытой установкой распред. коробки называли любую коробку которую замуровали в стену, а не повесили на стену. А вот установить распред. коробку по верх отделки — это называется открытая или наружная установка распред. коробки. Такая установка применяется на улицах, бытовых помещениях.

Ушли от темы. И так. Берём перфоратор, устанавливаем на него коронку и 20 см. от потолка в выбранном месте, а начинаем сверлить отверстие. СМ — «Как сверлить без пыли*».

Если наткнулись на арматуру.

Если почувствуете, а вы 100% это ощутите, когда во время бурения наткнётесь на арматуру, в принципе её можно пробурить этой же коронкой на малом ходу перфоратора. Этим Вы быстро загубите саму коронку! Вернее, пресловутое алмазное напыление и коронка выйдет из строя, а стоит она немало. СМ — «Как работать перфоратором*».

Совет: — с силой не давите на перфоратор, так как при попадании коронки на арматуру, её может закусить и если у вас на противоходе вырвет перфоратор из рук, что часто бывает, Вы получите по голове, со всего размаха, ручкой перфоратора.

Так что по возможности лучше вырубать арматуру при помощи зубила руками или поставить зубок на тот же перфоратор!

Если попалась крупная арматура сместитесь в сторону .

Итак! Проделали мы наконец-то технологическое отверстие под электро коробку в бетонной стене, теперь перфоратором вырубываем то, что осталось по центру. Теперь нам осталось зафиксировать распределительную коробку под средством алебастра в получившемся отверстии.

Установка распред. коробки в бетонную стену — завершающий этап.

Распределительная коробка в железобетонную и бетонную стену, а так же в кирпичную монтируется при помощи алебастра или перлфикса. Попросту садится на раствор. Строительная смесь наносится по краям технологического отверстия и на тыльную сторону коробки, после чего вставляется в технологическое отверстие, но сначала не забудьте ввести в неё провода.

Время застывания алебастра 5 минут, после того как вы его размешаете, так что по времени достаточно дабы закрепить распределительную коробку в нужном вам ракурсе.

Перлфикс стынет медленнее, около одного часа, но является крепкой монолитной основой.

Установка распределительной коробки в гипсократон.

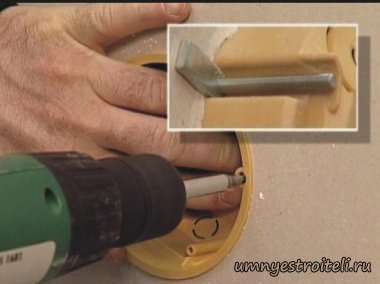

Ну а вот установка распределительной коробки в гипсокартон проводится намного проще, нежели установка в бетонные стены. Для этого приобретается специальная распределительная коробка, которая имеет по бокам «усики», зажимы для крепления, что можно видеть на фото ниже.

Отверстие в гипсокартоне вырезается при помощи обычной коронки диаметром 10 см, но на данный момент стали популярны не круглые, а квадратные распредкороби. С которых стоит снять размер и попросту перенести на стену из гипсокартона и вырезать лобзиком или другим инструментом.

В общем в полученное отверстие вставляем распределительную коробку и фиксируем крепёжные элементы под средством отвёртки.

Видео — Установка и подключение распред.коробки:

Статья «Установка распределительной коробки» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*;

Особенности разводки электрики в доме из газобетона

Электрика в газобетонном доме, пожалуй, единственный тип коммуникаций, устройством которого можно заниматься уже после возведения коробки — и даже после выполнения отделочных работ. Монтаж должен производиться в соответствии с требованиями ПУЭ, которые обязательно будут учтены в сегодняшнем материале.

Разводка электрики в доме из газобетона мало чем отличается от аналогичных работ в прочих строениях, но некоторые особенности все же имеются. Поговорим об этом подробнее.

1. Как своими руками провести проводку в доме из газобетона
2. Устройство электропроводки в частном доме из газобетона
3. Подбор схемы
4. Выбор приборов, инструментов и материалов
5. Инструменты для монтажа
6. Скрытый электромонтаж
7. Открытый монтаж
8. Порядок монтажа скрытой проводки
9. Штробы под кабель в газобетоне
10. Монтаж проводов, распределительных коробок и розеток
11. Техника безопасности
12. Заключение
13. Калькулятор дома из газобетона

Как своими руками провести проводку в доме из газобетона

Очень часто в целях экономии частные застройщики ищут информацию, как выполнить те или иные работы самостоятельно. С одной стороны такой подход выливается в неплохую экономию на найме рабочей силы и профильных специалистов, но с другой — всегда есть риск, что будут допущены технические ошибки, из-за которых могут появиться очень неприятные последствия. В частности ошибки, допущенные при монтаже электрической проводки, чреваты возникновением пожаров и поражения человека током, поэтому к данному делу следует отнестись ответственно.

В техническом плане разведение проводов по комнатам, их фиксация и соединение в одну цепь не является сверхсложной задачей. Для реализации достаточно обладать минимальными знаниями в электрике, чтобы понимать, в какой последовательности выполнять подключение. Применение современных клеммников и прочих приспособлений облегчает эту задачу и добавляет безопасности.

Подобрать провода нужного типа тоже не сложно – информация по сечению проводов, подбираемому по уровню нагрузки, есть в открытом доступе.

Если уверены в своих знаниях и силах, можете браться за работу самостоятельно, изучив рекомендации из этой публикации. Предлагаем ее для прочтения всем, кто нанимает электриков, чтобы быть уверенными в их компетенции.

Устройство электропроводки в частном доме из газобетона

Начнем с основ, дающих понимание общего вида будущей схемы электропроводки. В нашей стране по высоковольтным линиям электропередач (таковые тянутся между населенными пунктами и частично в их пределах) передается напряжение в 10000В.

Далее электричество проходит через понижающий трансформатор и передается в городскую сеть, где используется трехфазная система электроснабжения, напряжение в которой составляет 380В. К домам и квартирам подводится лишь одна из этих трех фаз, напряжение в которой уже равняется 220В. Данным способом можно передавать большое количество электроэнергии, избегая чрезмерной нагрузки на систему при интенсивном энергопотреблении.

• Фазный провод от общей линии электропередач подключается к распределительному щитку, от которого и начинается внутридомовая электрическая сеть. Данный узел содержит в себе набор различных устройств, осуществляющих контроль над расходом электроэнергии, за напряжением в сети, УЗО и многое другое. Набор этот может отличаться в зависимости от требований безопасности и пожеланий владельца. Например, всю внутреннюю сеть можно сделать последовательной, подключенной через один УЗО, или разделить сеть на составные части, используя несколько автоматов, чтобы иметь возможность отключать от питания розетки не во всем доме разом, а по комнатам.
• К вводному щитку подается два провода, один из которых фазный, а второй нулевой. От щитка выводится еще один провод, который должен быть соединен с заземляющим контуром. Это дополнительная мера безопасности, требующаяся для отведения напряжения от металлических корпусов электроприборов, чтобы избежать поражения электрическим током при контакте с ними. Согласно нормам ПУЭ (7 издание, п. 1.7.51.) в обязательном порядке должны применяться по отдельности или в сочетании набор мер защиты, уберегающих от поражения электрическим током в случае нарушения изоляции. Защитное заземление электрических приборов является первым в этом списке, поэтому сегодня ни одна современная электрическая система немыслима без данного элемента.
• От электрического щитка в дом проводится один или несколько фазных проводов – зависит от разработанной схемы подключения, и один нулевой провод, который будет соединен со всеми точками электропотребления в помещениях. Данные провода протягиваются до распределительных коробок, к которым также подходят провода от всех розеток и выключателей.

Стандартную внутридомовую электрическую сеть проще всего представить, как ветвящуюся линию, в которой количество ответвлений зависит от количества точек энергопотребления.

Подбор схемы

Какая схема электропроводки в доме из газобетона наиболее актуальна? Кто-то скажет, что нужно ориентироваться на безопасность и удобство, но вопрос не столь однозначный, так как не стоит забывать и про экономическую целесообразность. Тут следует проявить рациональность мышления, чтобы не переплачивать и обезопасить себя.

При разработке схемы следует учитывать основные правила монтажа электрической проводки:

• Провода и кабели разрешается располагать только в вертикальном и горизонтальном направлении. Данное требование связано с тем, чтобы любой монтер, придя в дом и начав работать с проводкой без дополнительных приборов, мог представлять, где именно располагаются проводники внутри стены. Тем самым исключается возможность случайного повреждения токоведущих элементов при выполнении ремонтных и монтажных работ.
• Минимальное расстояние проводов, розеток и выключателей от дверных проемов составляет 20 см. От газовых труб – 50 см. От внутренних и внешних углов минимальное расстояние до вертикальных участков проводки должно составлять 15 см.
• Следует избегать последовательного подключения нескольких электрических приборов, обладающих высокой мощностью потребления.

Полностью последовательная схема уже давно ушла в прошлое, так как раньше в жилых помещениях не было такого количества электроприборов, как сегодня. При разработке схемы необходимо в обязательном порядке разделить помещения на участки, подключаемые через разные УЗО. Такой метод позволит эффективно управлять электропитанием и применять для прокладки провода и кабели меньшего сечения, что выливается в неплохую экономию. При этом безопасность системы только увеличивается.

Деление на участки производится по разным принципам. Например, к одной ветке можно подключить помещения, находящиеся в одной части строения, а к другим – в противоположной. Также можно разделить помещения по назначению – жилые, подсобные и так далее.

Вне зависимости от выбранной схемы, отдельные автоматы защиты следует установить на мощные электрические приборы — такие как электрический бойлер, духовой шкаф или стиральная машина. Это позволит разгрузить сеть и не остаться, скажем, без отопления и горячей воды, если требуется отключить свет для проведения монтажных или ремонтных работ.

Чем больше веток вы планируете сделать, тем больше для этого потребуется проводов. Чтобы не переплачивать за удобство, рекомендуем остановиться на отделении 2-3 зон для одноэтажного дома, и отдельного подключения отопительного оборудования.

Для удобства использования рекомендуем подписать в щитке все УЗО, чтобы сразу видеть, что к нему подключено.

Если применение схемы параллельного подключения крайне актуально при делении пространства жилого дома на зоны, следует ли его применять в пределах одной зоны, комнаты, стены? Да, такой подход оправдан, но не всегда и везде, и не для обеспечения безопасности.

• Несомненный плюс, который вы получаете при параллельном подключении розеток – это их независимость. При перегорании и обрыве одного провода остальные остаются работоспособными.
• При параллельном подключении все провода от розеток и выключателей, так или иначе, соединяются с общим фазным проводом, и нагрузка суммируется на нем. То есть, с точки зрения безопасности такой подход оправдан только в случае, если фазный провод имеет большее сечение.
• Минусов значительно больше, и главный из них – высокий расход проводов, так как к каждой электроточке от распределительной коробки тянется отдельная линия.

Также потребуется много штробить, чтобы все аккуратно спрятать, а это больше пыли, времени и экономических затрат.
Учтя все вышеперечисленное, делаем вывод, что основные ветки на розетки и выключатели лучше подключить параллельно. Ближайшие друг к другу розетки можно соединить последовательно. Так же следует поступить, если розетки находятся с двух сторон одной стены.

Некоторое оборудование для дома и домашних мастерских требует запитки от трехфазной сети. Принцип подключения приборов мало чем отличается от однофазной, если не считать, что вилка прибора будет иметь 5 контактов. Подключение к такой сети без разрешения поставщика электроэнергии недопустимо. Работы должен выполнять только высококвалифицированный персонал.
