Панели заглушки для розеток

Заглушка вместо розетки

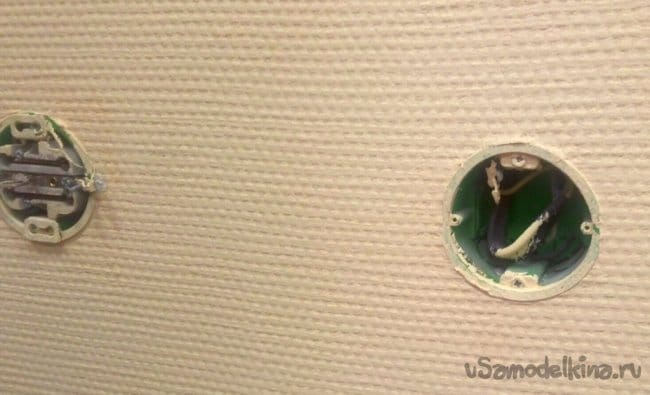

На работе электрик у меня спросил: могу ли я сделать пару заглушек в стаканы вместо демонтированных розеток. Могу ли я это сделать. Посмотрим)))

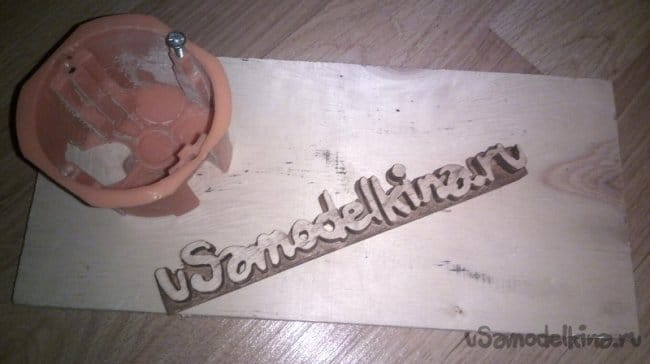

Для начала я попросил дать мне точно такой же стакан, какие установлены. С него сниму размеры для изготовления заглушек. Ну и сразу он мне принес кусок фанеры. Говорит вот такой кусок только нашел (10-ка). Толстовата, ну да ладно.

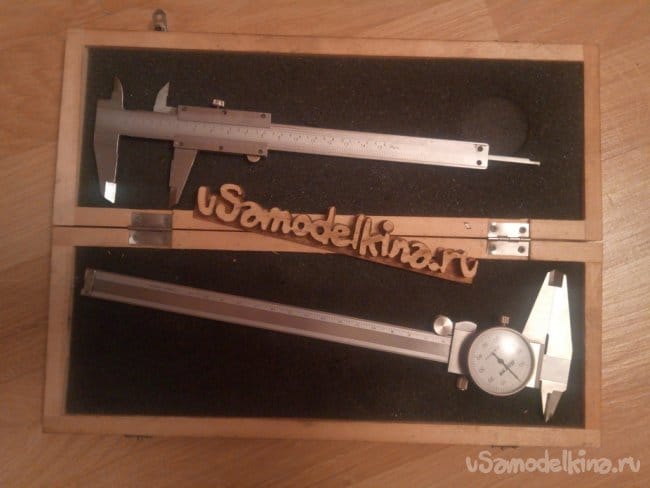

Для создания модели заглушки буду использовать мой любимый SolidWorks . Для снятия нужных размеров стакана подойдет простой штангенциркуль.

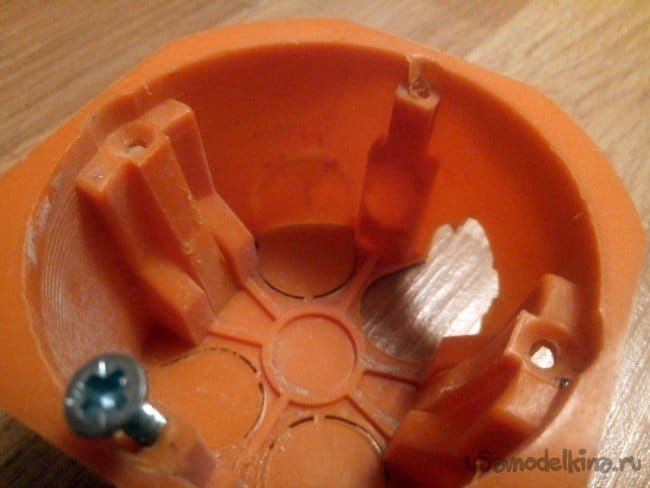

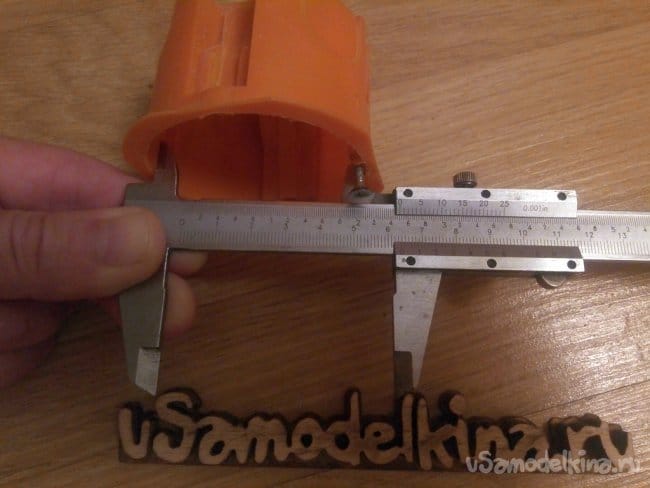

Замеряю внутренний диаметр стакана. Оказывается он овальный, а не круглый. Размер прыгает в пределах 63-65 мм. Возьму среднее — 64 мм.

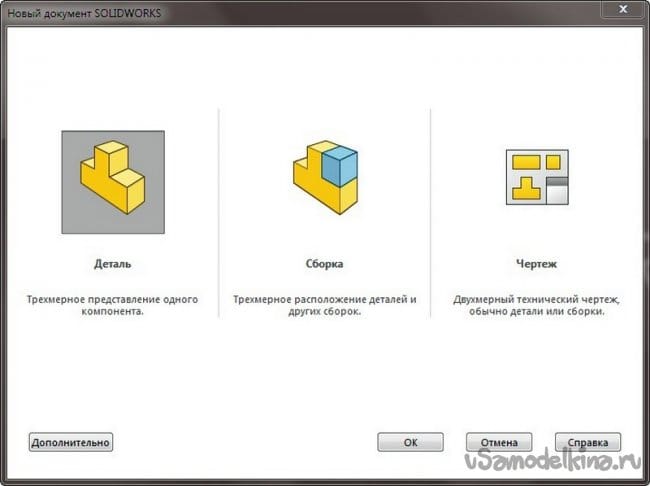

Основные размеры известны. В программе создам Новую деталь.

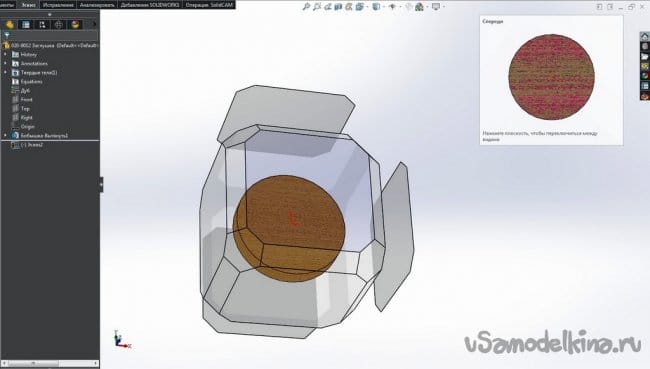

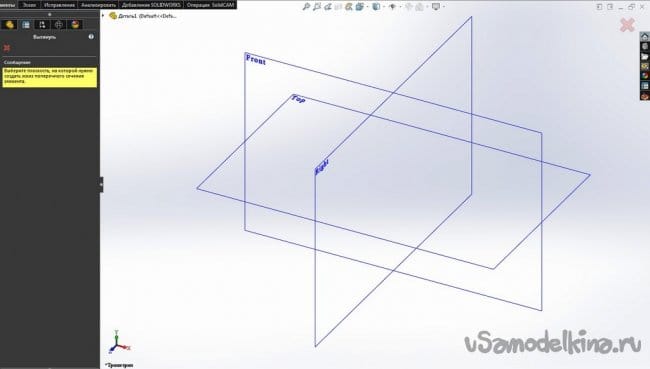

Дальше функцией Вытянутая бобышка / основание сначала нарисую эскиз, предварительно выбрав для него желаемую плоскость. В принципе в данном случае не важно какая плоскость будет использоваться, это больше для визуализации файла в папке где он будет храниться.

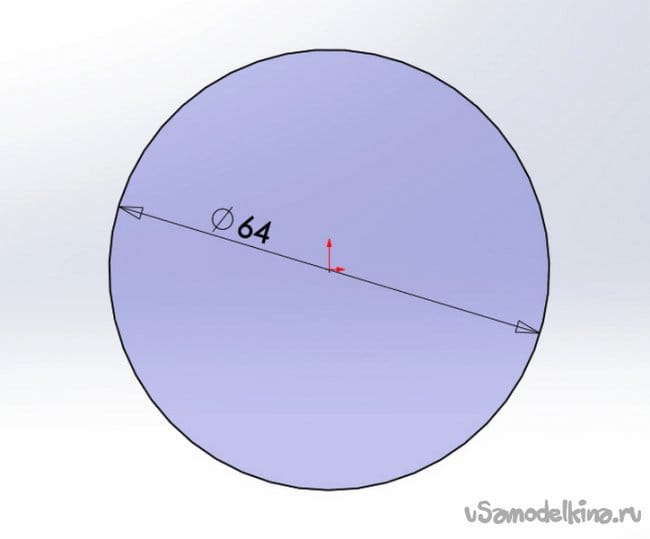

Рисую окружность диаметром 64 мм.

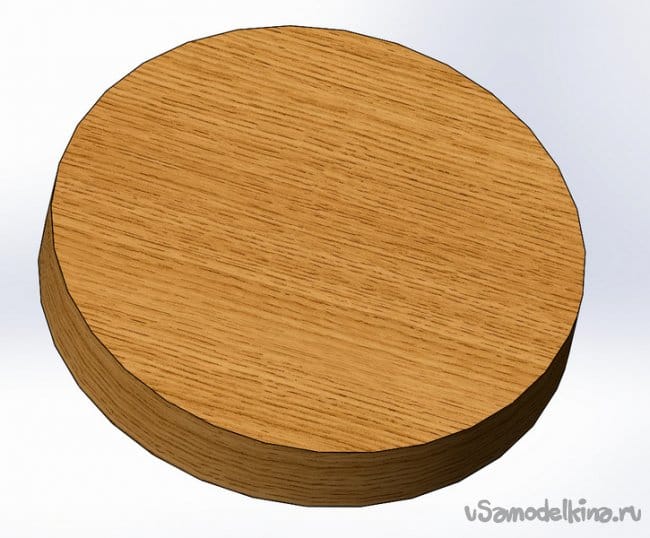

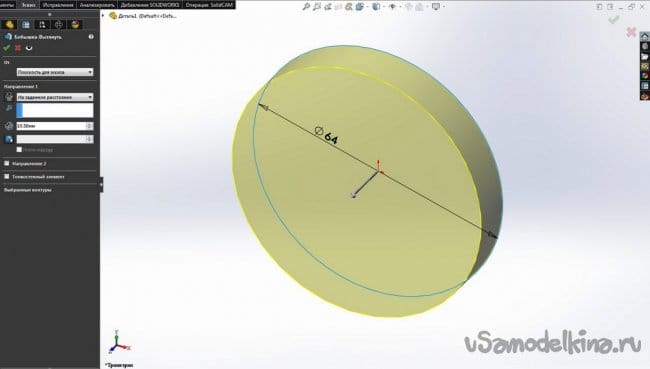

При выходе из эскиза будет предложено задать толщину детали. У меня кусок фанеры 10,5 мм. Можно задать любую нужную толщину, но тогда придется выполнять лишние действия при резке. Оставлю как есть.


Расстояние между кромкой стакана и внутренними упорами составляет 4,5 мм. Сделаю вырезы в детали, оставив этот размер. То есть 10,5 мм — 4,5 мм = 6 мм. Глубина вырезов составит 6 мм. С формой этих обнижений заморачиваться не буду, главное что бы они были не меньше упоров стакана.

В программе функцией Вытянутый вырез выбираю плоскость детали и открывается создание эскиза на этой плоскости.

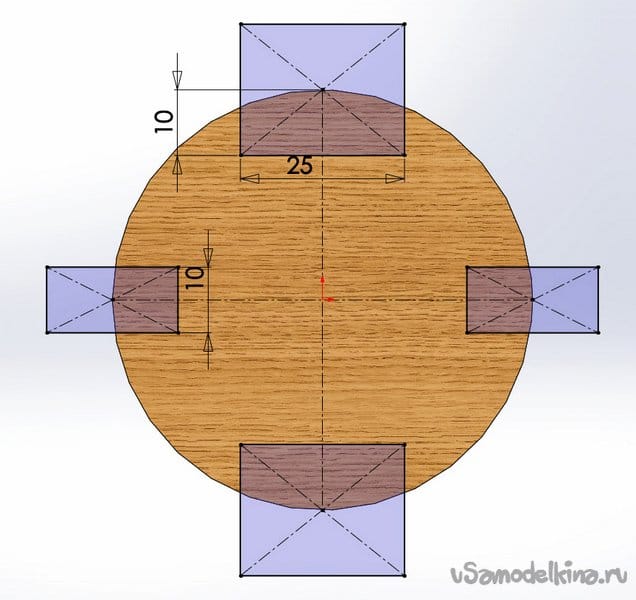

Сначала задам осевые линии, и соответственно им нарисую места обнижений. Упоры у стакана имеют ширину 6 и 20 мм. Немного добавлю, пусть карманы будут побольше. Тут главное оставить толщину, что бы заглушка получилась при установке «заподлицо» с кромкой стакана.


Добавлю пару отверстий для саморезов, что бы они совпадали с отверстиями на упорах. При замере расстояния между отверстиями узких упоров у меня получилось 58 мм между центрами. Диаметр задам 3 мм.

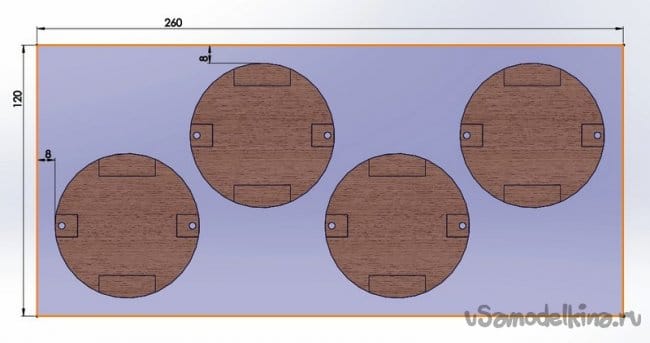

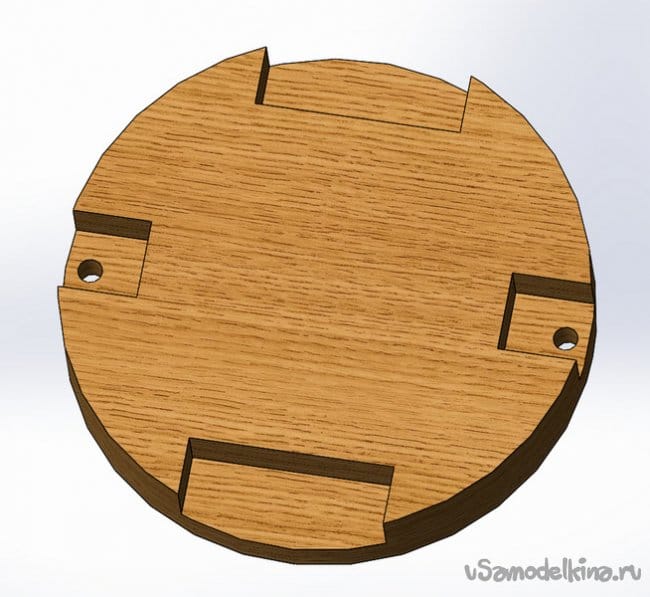

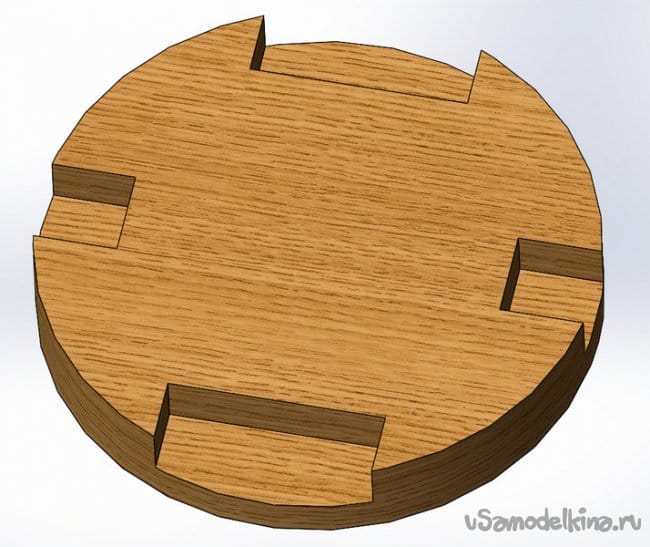

Ну вот, модель будущей детали готова. На проектирование реально потратил 5 минут!

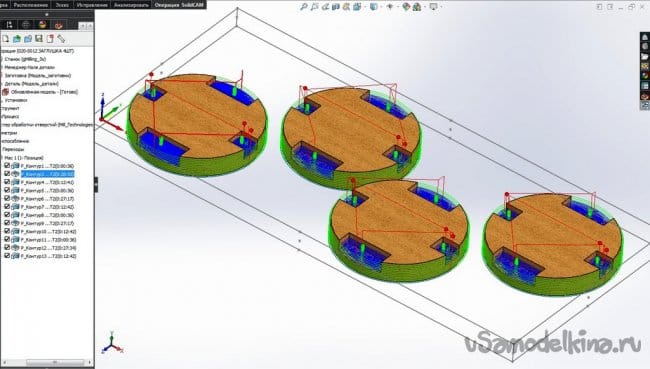

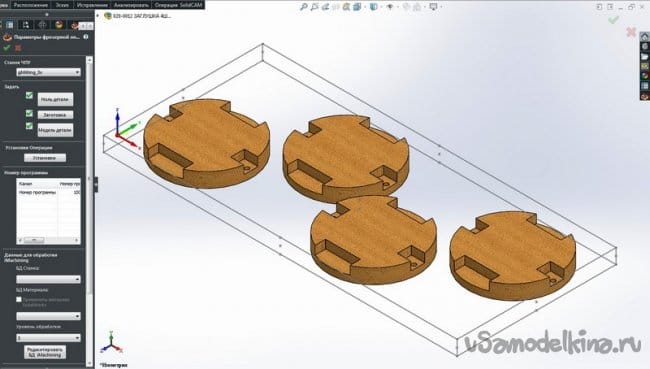

Дальше буду использовать SolidCam для создания управляющей программы для ЧПУ-фрезера. В SolidWorks она считается добавлением, хотя я думаю что это самостоятельная программа, которая работает в среде SolidWorks.

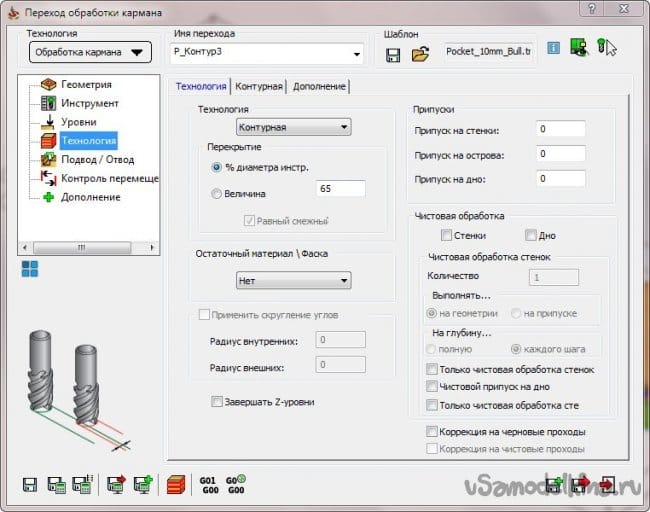

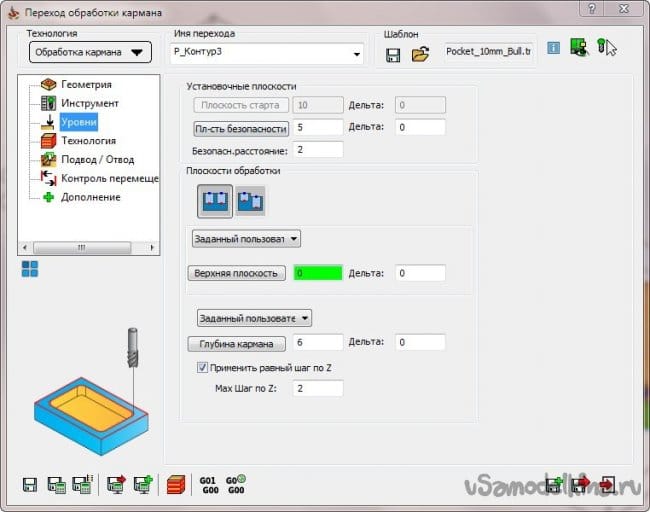

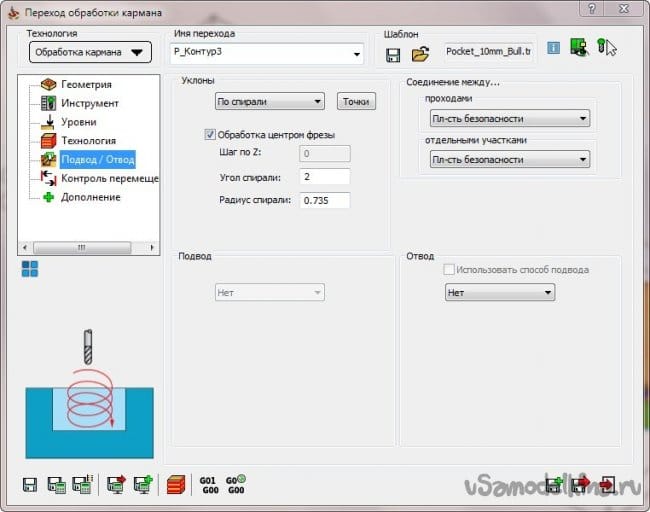

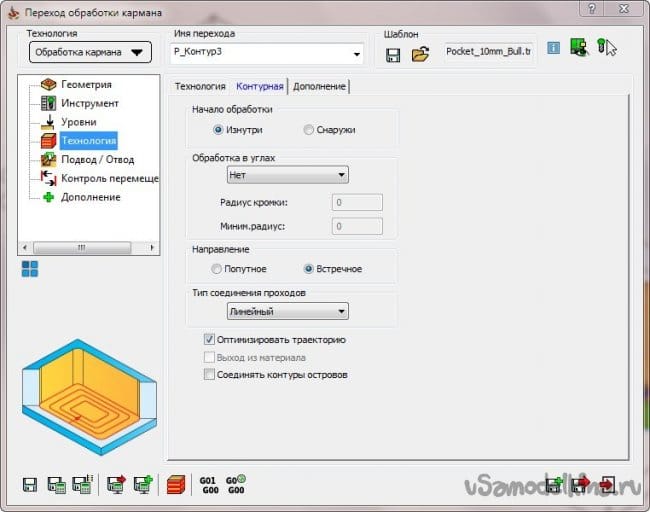

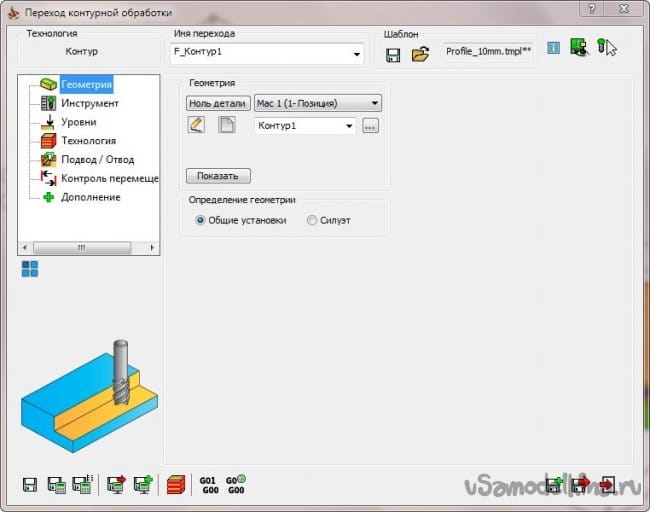

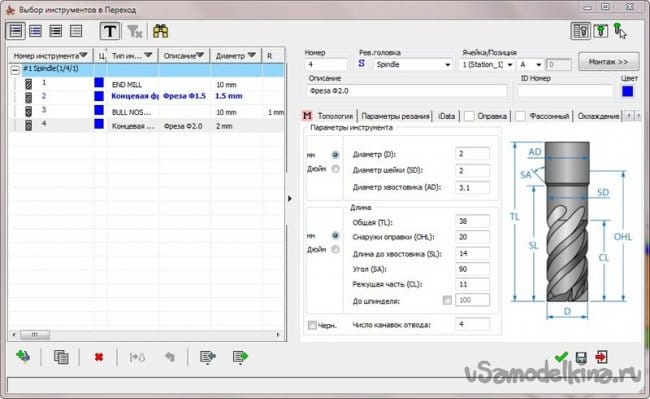

Описывать каждое свое движение я не буду, просто выложу скриншоты по порядку для понимания действий. Будут вопросы, задавайте, с удовольствием отвечу.

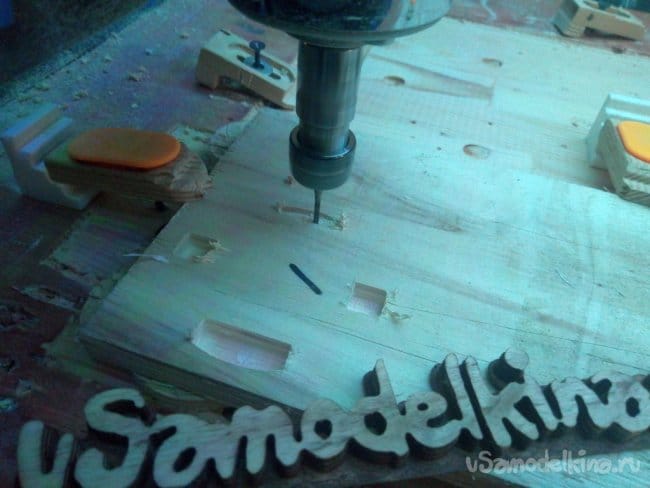

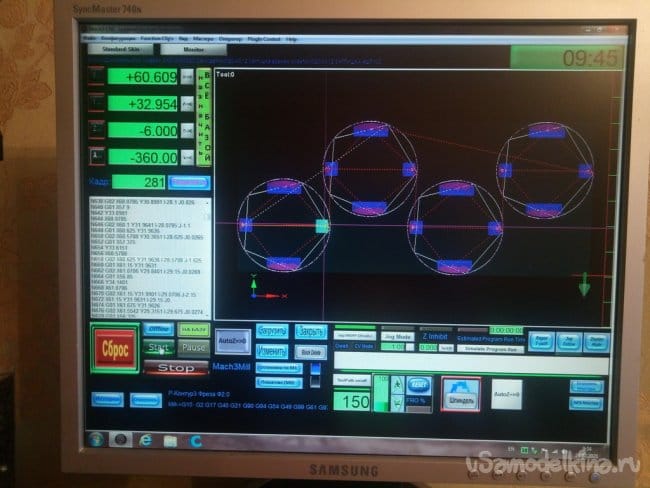

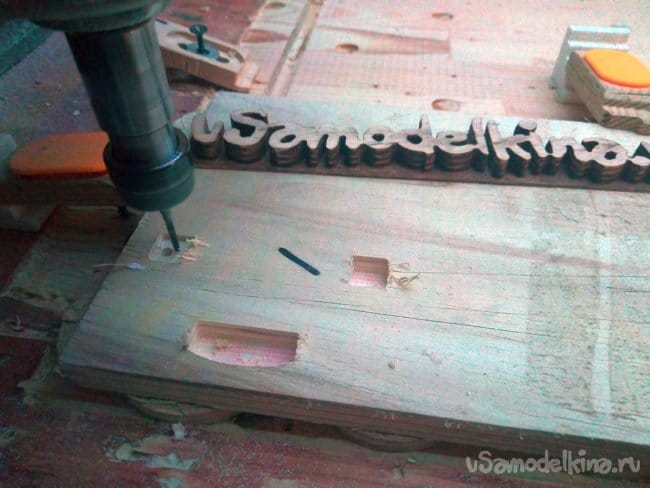

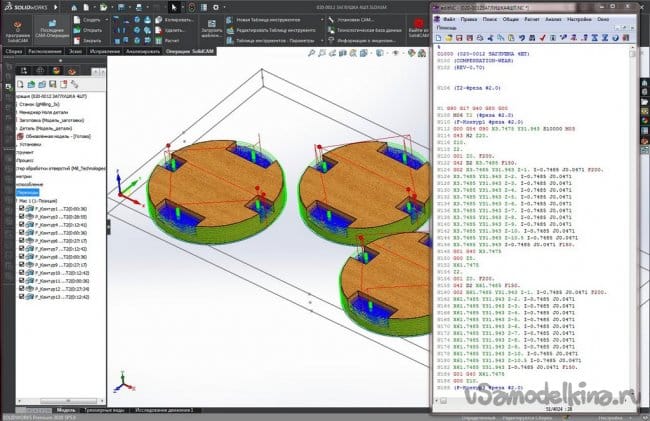

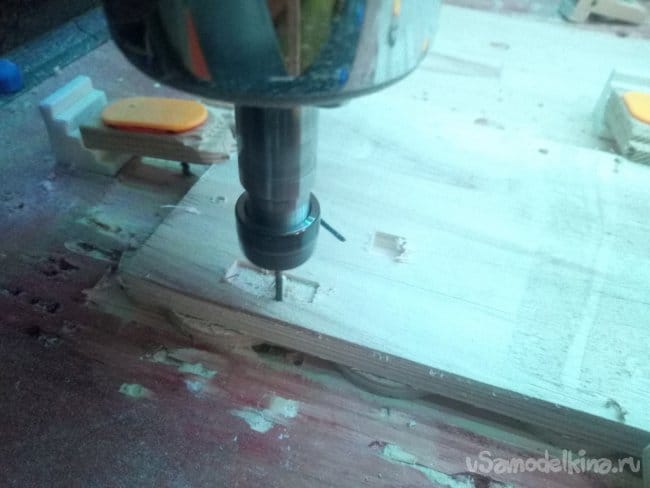

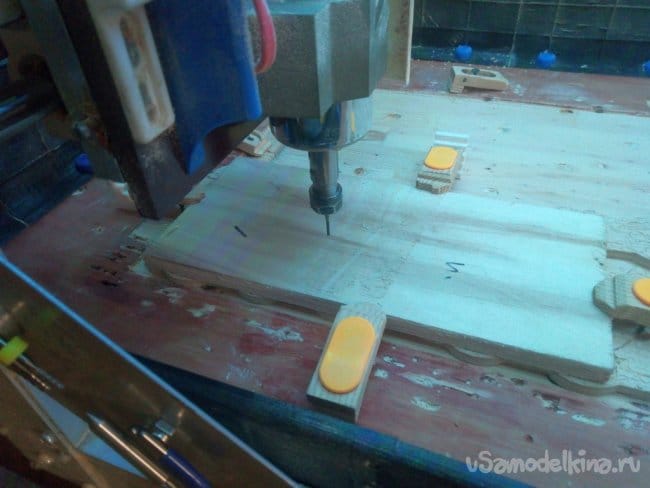

Управляющая программа создана, отправляю ее на станок, закрепляю заготовку, устанавливаю фрезу, выставляю ноли по осям XYZ относительно заготовки, и запускаю станок.

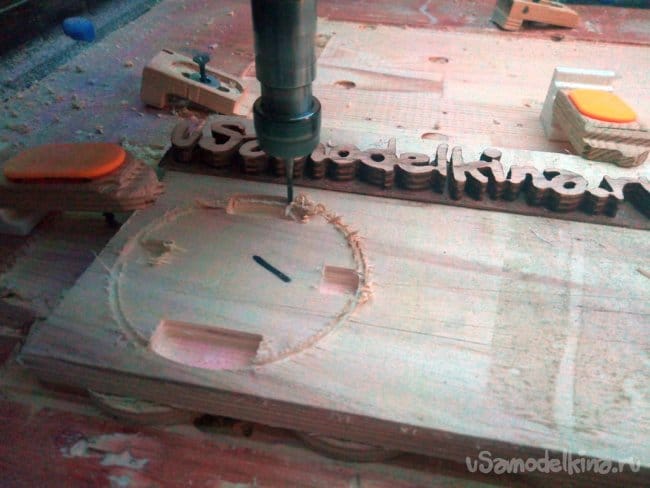

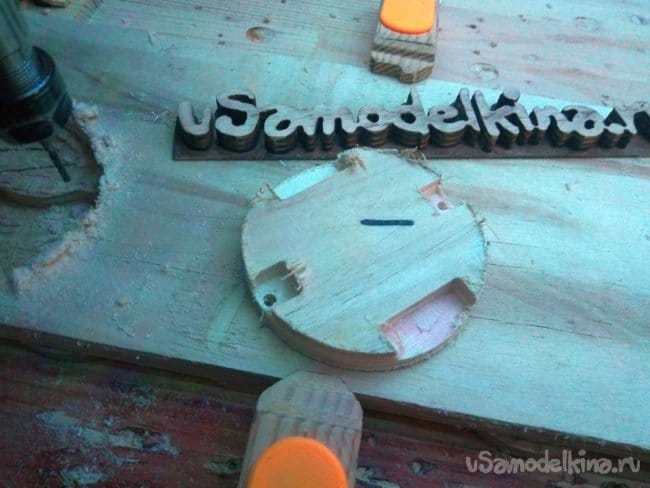

Вот первая деталь вырезана.

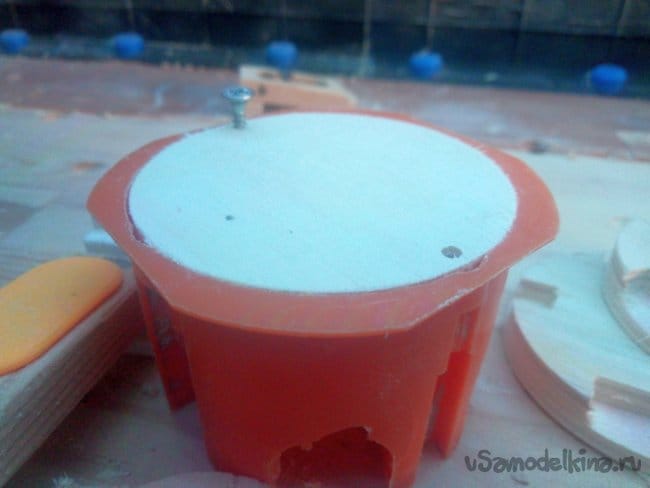

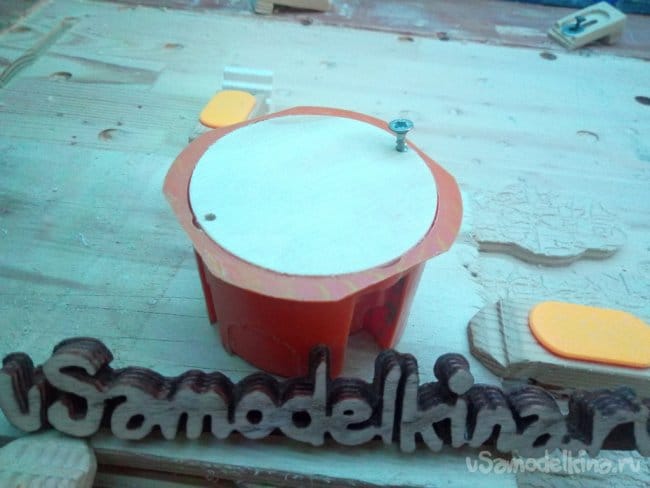

Стоит проверить как она садится в стакан. По моему идеально. На фотографии видно что она выступает на 0,3-0,5 мм над кромкой стакана. Это из за заусенок на самом стакане от литья. Подкорректировал на Z-0.3. Пусть будет так. Еще на фотографии заметна неравномерная щель. Это как раз та овальность стакана.

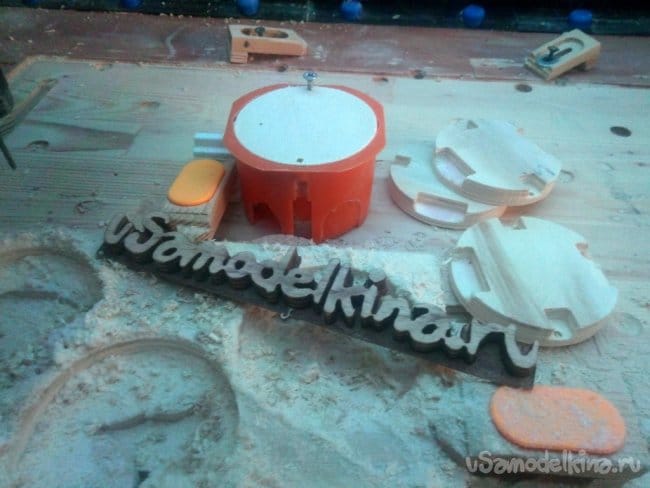

Коли все вышло нормально, запущу дальше выполнение программы. Пусть станок дорежет заготовку. В итоге получится 4 заглушки. Мне не сложно, а коллега останется доволен.

На фото ниже заметно что за счет того что немного опустил «0» фрезы по оси Z, заглушка ложится вровень с верхней кромкой стакана.

Осталось дождаться понедельника и смонтировать полученные заглушки на место. По покраске или другому покрытию пусть сам (электрик) решает вопрос. Я сделал что меня просили))

Розетки с заглушками для защиты от детей

Обеспечение защиты от поражения электрическим током при эксплуатации бытовой электропроводки может быть выполнено с использованием таких простых приспособлений, как заглушки для розеток. Особой популярностью эти устройства пользуются в домах, где есть маленькие дети, не до конца осознающие опасность, которую несет в себе электрический ток.

Назначение

Еще одним назначением заглушек для розеток является предохранение электрических контактов от вредного воздействия влаги или мелкодисперсной пыли. Розетка с крышкой, как правило, имеет достаточно высокую степень защиты IP, позволяющую устанавливать это устройство на открытом воздухе, а также в ванных комнатах и санузлах.

Наиболее простым техническим решением для обеспечения защиты от поражения электрическим током являются съемные устройства, которые необходимо полностью извлекать из розетки для подключения к ней электрической вилки. Такие защитные приспособления имеют небольшую цену и продаются повсеместно. При этом качество подобных заглушек часто оставляет желать лучшего.

Читать еще:  Оборудование для производства розеток

В настоящее время на рынке представлено большое количество значительно более удобных и технически сложных вариантов исполнения защищенных розеток. Такое разнообразие позволяет с легкостью подобрать необходимое устройство для установки в комнате с любым интерьером. Кроме того, существует возможность выбора надежного устройства для использования его с розетками, предназначенными для питания потребителей большой мощности.

Преимущества использования защищенных разъемов

Основными достоинствами, которые обеспечиваются применением защищенных розеток, являются:

  1. Обеспечение защиты маленьких детей от поражения их электрическим током. Розетка с крышкой способна защитить ребенка даже в том случае, если он намеренно предпринимает попытки прикоснуться к токопроводящим частям или вставить металлический предмет в разъем устройства.
  2. Дополнительное предохранение от проникновения влаги или посторонних предметов.
  3. Возможность подобрать модель заглушки, которая сделает внешний вид розетки более эстетически привлекательным.

Типы заглушек

  • Заглушки для защиты от детей. Основным требованием к таким устройствам является препятствование свободному доступу ребенка к электрическому разъему. Подобные розетки оснащаются поворотными или нажимными механизмами, срабатывание которых возможно только при использовании стандартной электрической вилки.

  • Кроме того, существуют замковые механизмы, которые можно открыть только с применением специального ключа.

  • Временные заглушки для подрозетников, которые применяются в процессе выполнения ремонтных работ для препятствования непреднамеренному прикосновению к выведенным в подрозетник электрическим проводам. Таким образом, заглушка для подрозетника обеспечивает не только безопасность детей от поражения их электрическим током, но и используются для улучшения внешнего вида комнаты во время вынужденного перерыва в проведении ремонтных работ.
  • Заглушки для розеток, предназначенные для предохранения электрических контактов от воздействия влаги. Такие устройства изготавливаются из плотной резины или силикона. Они могут быть извлечены из разъема без применения специальных устройств, что не дает полной гарантии безопасности для малышей.
  • Декоративные заглушки. Представляют собой изделия, назначением которых, помимо защиты ребенка, является улучшение внешнего вида розетки.

  • Защитные пеналы для розеток и удлинителей. Представляют собой устройства, фиксируемые на местах соединений штепсельных разъемов с целью ограничения доступа к ним при подключенном потребителе электроэнергии. Применение таких пеналов позволяет добиться надежной защиты ребенка от работающего электрооборудования.

При выборе модели декоративной заглушки следует руководствоваться не только соответствием ее внешнего вида общему дизайну помещения, но и малозаметностью такого изделия. Это качество позволяет значительно повысить вероятность того, что ребенок попросту не обратит внимания на розетку.

Розетки со шторками представляют собой устройства, доступ к токопроводящим контактам которых в обычном состоянии закрыт. Для открытия защитного механизма необходимо одновременно нажать на обе шторки. Для маленького ребенка это часто оказывается достаточно сложной задачей.

Меры электробезопасности

В заключение следует заметить, что обеспечить надежную защиту детей при эксплуатации бытовых электроприборов можно, однако для этого нужно выполнить комплекс организационных и технических мероприятий, к которым относятся:

  1. Проведение разъяснительной работы с ребенком, целью которой является объяснение опасности электрического тока, а также привитие ему осторожности в обращении с электроприборами.
  2. Постоянный контроль работоспособности потребителей электроэнергии, а также соблюдение правил электробезопасности при их монтаже и эксплуатации.
  3. Использование защитных механизмов, таких как заглушки для розеток или устройства, оборудованные шторками.
  4. Применение устройств релейной защиты и автоматики, наиболее распространенными из которых являются автоматические выключатели, а также УЗО и дифавтоматы. Кроме того, следует использовать трехпроводную систему электрической сети с защитным заземлением.

Выполнение всех этих правил поможет уберечь ребенка от опасностей, с которыми связано использование электроэнергии в быту.

Заглушки Werkel

  • Рамки
  • Выключатели
  • Розетки электрические
  • Розетки HDMI
  • Розетки TV
  • Розетки телеф/комп
  • Розетки акустические
  • Светорегуляторы
  • Регуляторы теплого пола
  • Заглушки
  • Управление жалюзи
  • LED подсветка
  • Aluminium
  • Antik
  • Diamant
  • Favorit
  • Fiore
  • Flock
  • Hammer
  • Metallic
  • Palacio
  • Palacio Gracia
  • Snabb
  • Stark
  • Stream

Заглушки для розеток

Заглушки используются для защиты электрических розеток от попадания пыли и влаги. Если в доме есть домашние животные или дети, то данные изделия могут помочь обезопасить их от удара током. Также они могут исполнять декоративную роль, закрывая неиспользуемую розетку. В нашем интернет-магазине можно купить заглушки для розеток Werkel по низкой цене. Доставка в Москву и Московскую область осуществляется курьером, в другие регионы РФ – транспортными компаниями.

Читать еще:  Ремонт розетки киа сид

Почему стоит приобрести заглушки у нас

Преимуществами покупки заглушек в нашем интернет-магазине являются следующие.

Высокое качество. Изделия изготавливаются из высококачественных материалов: прочного термопласта, являющегося диэлектриком, и стойкого к деформации и коррозии металла. Благодаря этому заглушки Werkel надежны и долговечны.

Широкий ассортимент. В каталоге представлены серебряные, перламутровые, черные и другие модели. Разнообразие изделий позволяет подобрать вариант для конкретной обстановки.

Для заказа на нашем сервисе заглушек для розеток Werkel можно воспользоваться «Корзиной». На все интересующие вопросы ответят наши консультанты по контактному телефону.

Использования заглушек для защиты от проникновения в розетку

В доме где воспитываются и растут маленькие дети всегда нужно быть осторожным с различными опасными предметами, а также видами энергии тепловой или электрической. Если опасные для растущего организма лекарства или включение газовых конфорок можно надёжно закрыть, спрятать или заблокировать, то с таким видом опасности, как электроэнергия такие варианты не пройдут. Основная опасность напряжения для человеческого организма любого возраста в том что оно не обладает каким-либо запахом, и его невозможно услышать или увидеть. Для определения напряжения на токопроводящих элементах служат специальные приборы.

Для детей же основную опасность представляют розетки в которые им, с их любознательностью, почему-то хочется больше всего изведать. Для защиты самых маленьких применяются специальные заглушки в розетки.

Ребёнок порой проявляет чудеса в изобретательности, поэтому к выбору данного защитного механизма стоит подойти со всей ответственностью и серьезностью, всё-таки от этого зависит жизнь несмышленого сорванца.

Виды заглушек для защиты детей

Чаще всего заглушка для розетки представляет собой изготовленную из диэлектрического материала пробку плоской формы, чтобы вытащить её было для ребёнка невозможно. Штырьки, вставляемые в гнезда розеток, довольно надёжно крепят заглушки. Разместив их по всей квартире или дому, можно обезопасить маленьких членов семьи от воздействия электрического напряжения.

Однако существуют и более продвинутые устройства защиты закрывающие розетку. Они оснащены ключом, который дополнительно обеспечивает крепление её в розетках.

Итак заглушки можно разделить на три основные вида:

  • Внутренние. Изготавливаются из пластика и осуществляют защиту детей путём обычной защёлки;
  • Поворотные. Извлечь её можно и установить в розетку путём специального поворотного механизма, тесть для того чтобы вытащить или попасть внутрь ребёнку нужно будет непросто вытащить но и повернуть механизм;
  • Замковые. Это надежный блокирующий механизм, обладающий замочным элементом, открыть который можно только с помощью ключа. Этот вид подойдёт для детей любого возраста. Замковые заглушки являются самыми дорогими. но зато и самыми надёжными устройствами.

Рынок развивается постоянно и в связи с ростом технологии растёт и разнообразие заглушек, которые предназначены для защиты ребёнка от электрического тока. Вот ещё несколько видов заглушек:

  • Гидроизолирующие. Изготовлены из пластика с дополнительной герметической прокладкой из резины или силикона. Они применяются в очень влажных помещениях дабы прекратить поступление влаги и влажного воздуха внутрь розетки. И тем самым предотвратить окисление и короткое замыкание.
  • Декоративные. Основная функциональная особенность этих изделий заключается в том чтобы не навредить дизайну помещения и сделать интерьер более привлекательным. Такие устройства даже могут просто-напросто замаскировать розетку тем самым исключить внимание детей от них. Различаются по форме и цвету.
  • Заглушки в подрозетники. Данный вид применяется если вследствие ремонта или же во время его остались незакрыты места вывода проводов для установки будущих розеток. Ну или же просто ремонт делается ни за один день и розетку ещё не установили или же не купили, а ребёнок или же взрослый человек случайно может прикоснутся к проводам с напряжением.

Как правильно выбрать качественную заглушку

Чёткое разделение по видам и рекомендации по выбору помогут подобрать оптимальную защиту от проникновения детских ручек к опасному напряжению, находящемуся внутри розетки.

Критерии выбора заглушек для розеток:

  1. Качество и крепость пластика. То есть материал должен применяться не хрупкий;
  2. Герметизирующие вставки должны быть прочно держатся. Так как часто ребёнок может воспользоваться ртом для знакомства с розетками и переносками;
  3. Крепление и входящие вовнутрь стержни должны соответствовать типу розетки. Так как они бывают с заземлением или без, а также внутреннего или же внешнего монтажа;
  4. Тип розетки, например, для радиоточек или же телефонных розеток применяются другие типы и модификации заглушек.
Читать еще:  Распайка розетки прицепа 7 пин

Изготовление устройства защиты своими руками

Если есть возможность, инструмент ну и, конечно же, желание, то можно сделать данное изделие простейшего типа своими руками. Для этого нужно найти кусок диэлектрического материала, это может быть любой крепкий пластик или же карболит, текстолит и т. д., его толщина должна быть от 2 мм. После чего необходимо замерять внутреннюю часть розетки и изготовить планку круглой формы. Просверлить в ней три дырочки две из которых будут по диаметру соответствовать входным отверстиям для штекера, а одна посередине для крепления. Диаметр центрального отверстия делается равным толщине шурупа на который закручивается лицевая часть розетки.

Далее заглушка устанавливается в розетку и крепится центральным шурупом вместе с лицевой крышкой. При втыкании штекера нужно повернуть внешний защитный элемент так, чтобы совпали разъемы. А после выключения и вытягивания вилки чтобы защитить ребёнка, нужно провернуть кружок изготовленный своими руками в положение, закрывающее отверстия с напряжением.

Помните если надёжно закрывать розетки специальными устройствами, то это обезопасит вашего ребенка от попадания под напряжение.

Заглушка-розетка

Розетка и заглушка белые под ручки Росия, извлекаемые в целях безопасности или при периодической эксплуатации открываемых створок пластикового окна от Российского производителя. Низкая цена и доставка, установка в Москве

Розетка и заглушка белые под ручки Roto Line, извлекаемые в целях безопасности или при периодической эксплуатации открываемых створок пластикового окна от Roto Frank AG. Низкая цена и доставка, установка в Москве

Коричневая розетка и заглушка Roto Line под извлекаемые ручки бренда Roto ПВХ окон, дверей при периодическом использовании или для усиления безопасности. Особенности установки, применения, опт цена и доставка

Розетка и заглушка цвета бронза от бренда Roto под ручки ПВХ окон линейки Roto Line, демонтируемые в целях безопасности или при периодическом использовании. Особенности монтажа, применения, опт цена, доставка в Москве

Розетка плюс заглушка «темная бронза» для ручек Roto Line ПВХ окон, демонтируемых для усиления безопасности или в случае редкого использования — опт цена и доставка в Москве. Особенности применения, монтажа

Розетка и заглушка цвета серебро для ручек линейки Roto Line, снимаемых при редком использовании или с целью повышения безопасности детей. Особенности установки, применения, низкая цена и доставка в Москве

Установка заглушки-розетки — один из самых быстрых и дешевых способов предотвратить неразрешенное открывание подвижной створки окна. Изделие выглядит как аккуратная розетка, состоит из двух частей:

Первый фрагмент прикручивают к месту установки ручки, предварительно ее удалив, второй — надевают, когда необходимость в открывании/запирании отпала и отверстие для рукояти нужно скрыть. Метод защиты створки наиболее распространен в:

любых объектах, где бывают постоянные скопления людей;

школах, детских садах;

объектах торговли, местах массового отдыха людей.

Как наименее дорогостоящий вариант, заглушки часто устанавливают в частных домах, квартирах для того, чтобы маленькие дети случайно не открыли окно. Отдельно приобретают одну либо две ручки, специально предназначенные для использования вместе с розетками. Монтаж пластиковых деталей — быстрый, не требует специальных навыков, выполняется легко при помощи крестообразной отвертки. Некоторые специалисты не рекомендуют оснащать изделиями окна с поворотно-откидными механизмами в целях безопасности, однако конкретные опасные случаи неизвестны.

Самостоятельная установка, положительные и отрицательные стороны применения заглушек

После принятия решения о замене стандартной фурнитуры на замки и ее покупки, многие владельцы объектов недвижимости обращаются в профильные организации, увеличивая таким образом себестоимость оснащения оконных конструкций розеточными замками. Монтаж можно осуществить самостоятельно, из инструмента понадобится только крестообразная отвертка. Последовательность действий:

Извлечение стандартной ручки. Декоративную накладку слегка отгибают, проворачивают вокруг рукояти на 90 градусов. Отверткой вывинчивают два прижимных болта, затем извлекают рукоятку вместе с накладкой и четырехгранным стержнем.

Установка заглушки. Основу прикладывают к отверстию для фурнитуры, прижимают к раме имеющимися болтами. Сверху в пазы вставляют декоративную накладку, сдвигают ее до полного перекрытия отверстия.

К положительным сторонам использования такого способа защиты относят:

высокую скорость и простоту установки;

хрупкая конструкция с малым запасом прочности;

необходимость покупки специальной рукоятки (либо нескольких).
