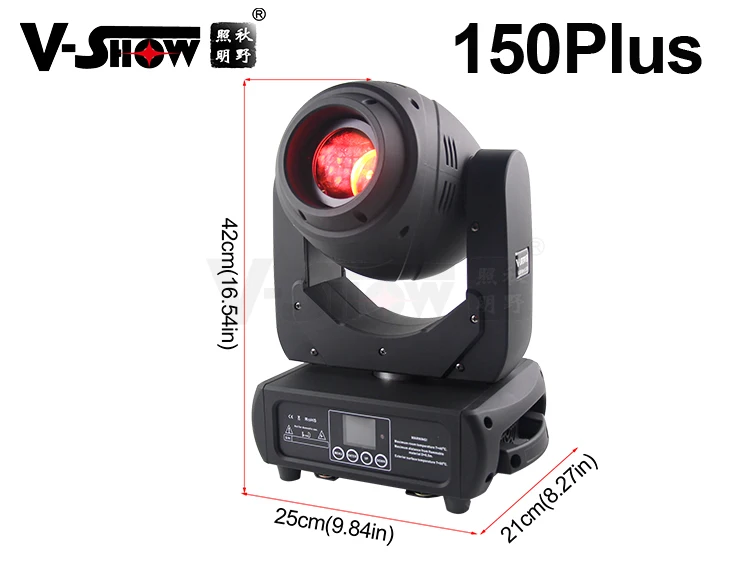

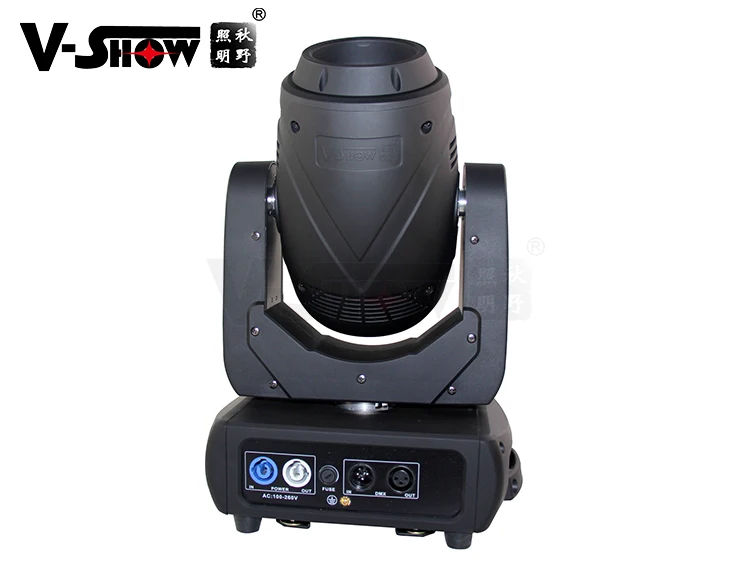

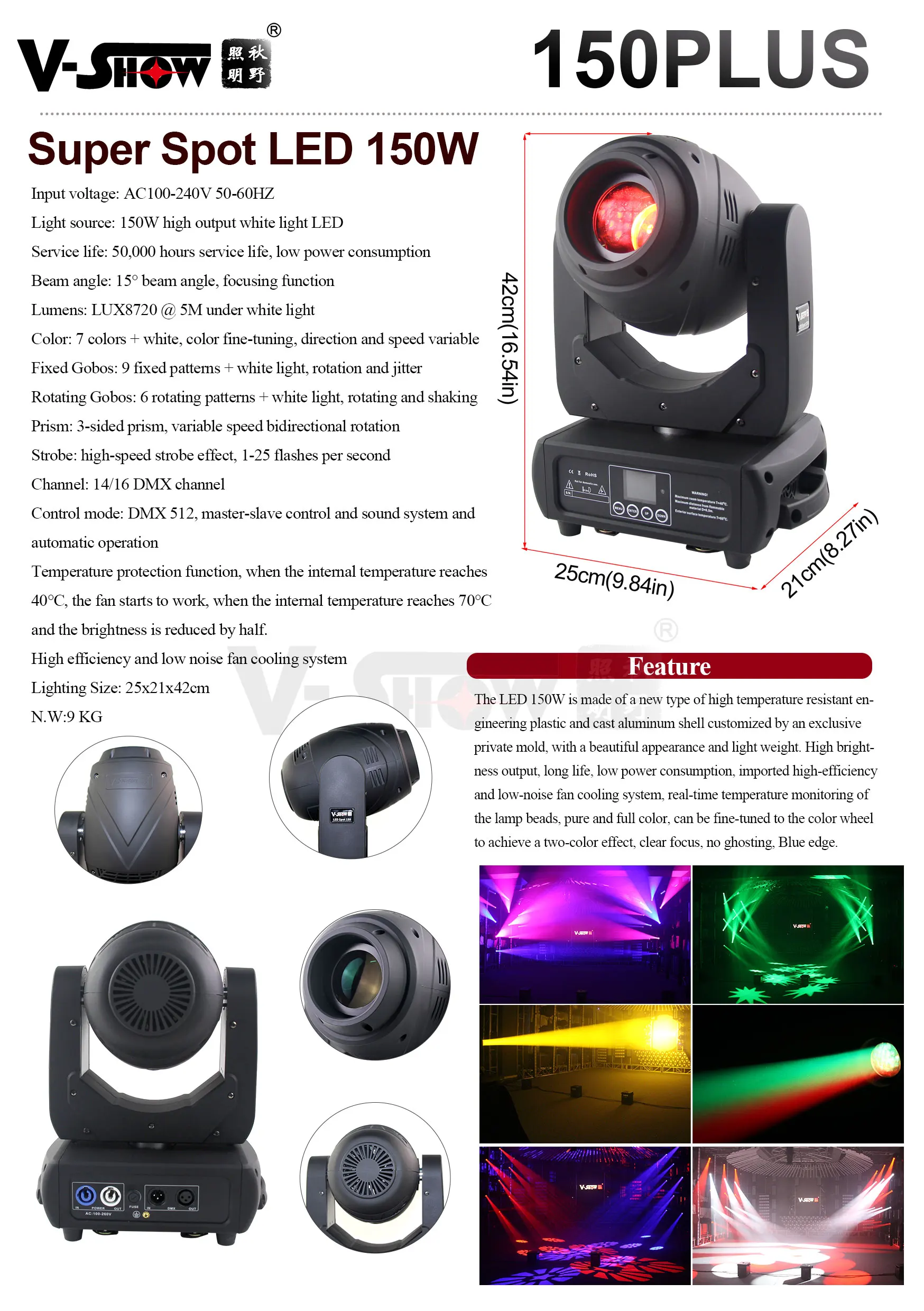

150W high output white light LED

50,000 hours service life, low power consumption

15° beam angle, focusing function

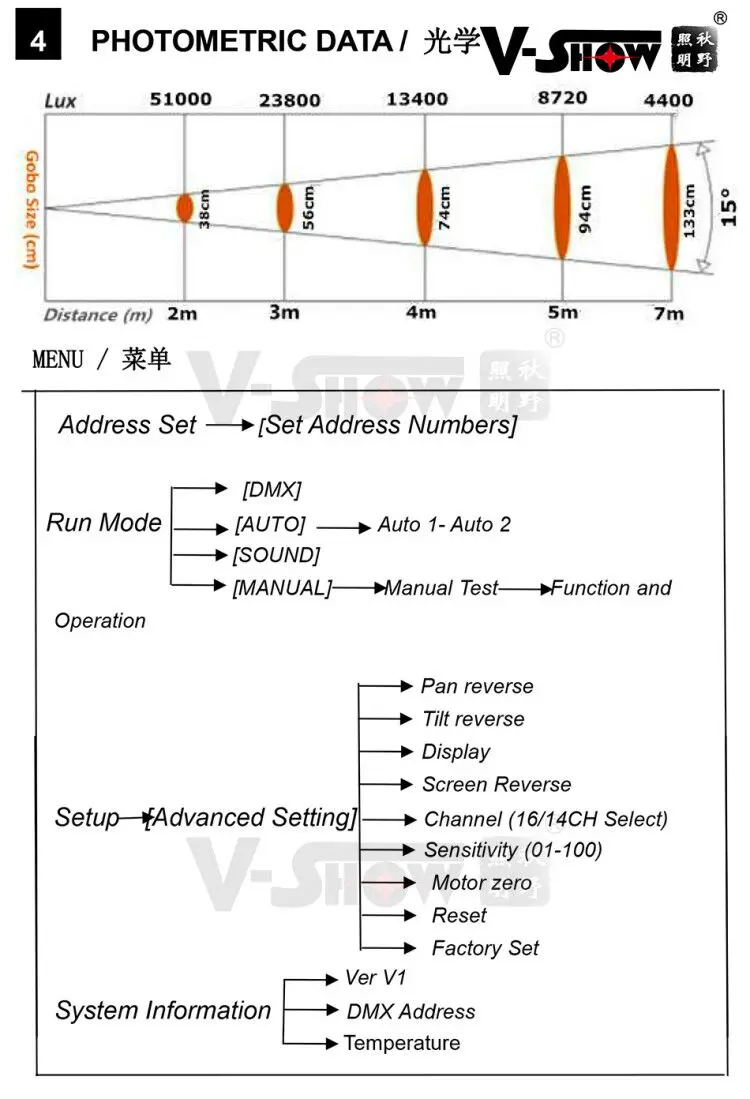

LUX8720 @ 5M under white light

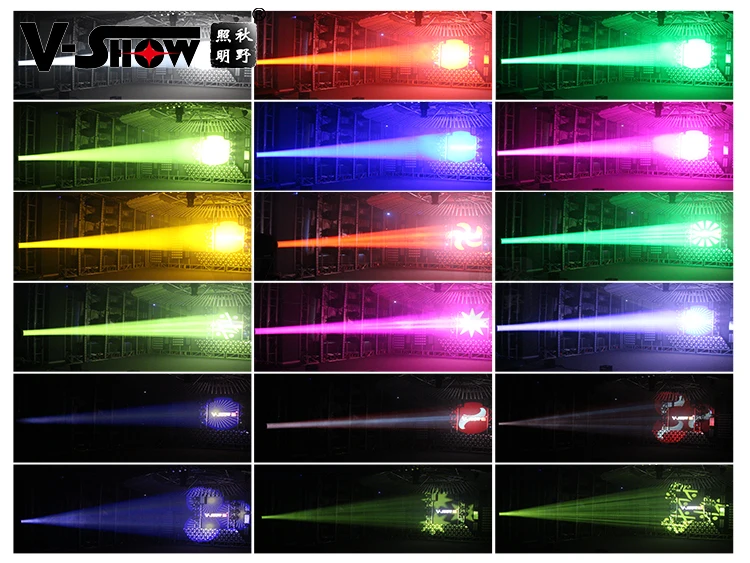

7 colors + white, color fine-tuning, direction and speed variable

9 fixed patterns + white light, rotation and jitter

6 rotating patterns + white light, rotating and shaking

3-sided prism, variable speed bidirectional rotation

high-speed strobe effect, 1-25 flashes per second

14/16 DMX channel

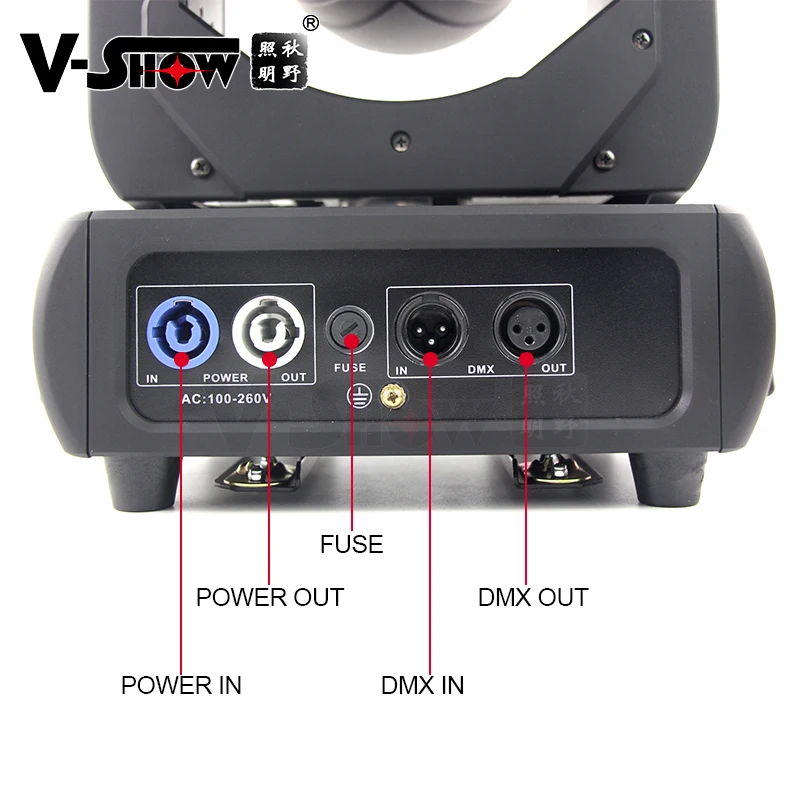

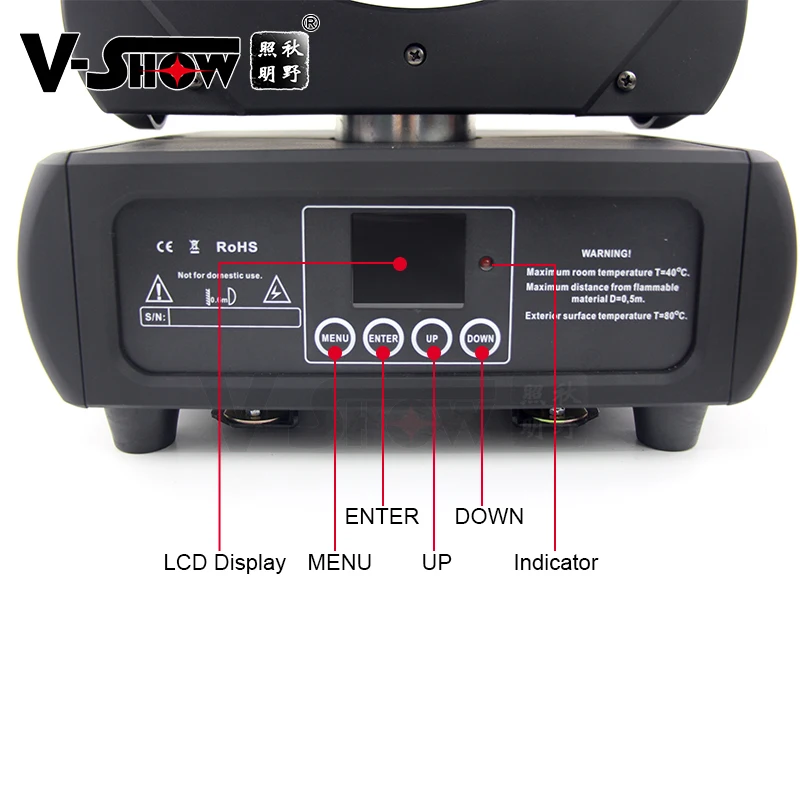

DMX 512, master-slave control and sound system and automatic operation

Temperature protection function, when the internal temperature reaches 40℃, the fan starts to work, when the internal temperature reaches 70℃ and the brightness is reduced by half.

High efficiency and low noise fan cooling system

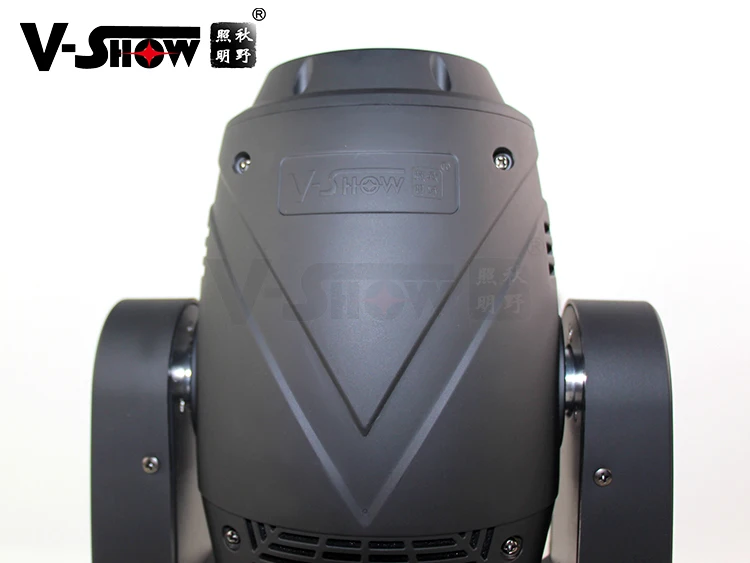

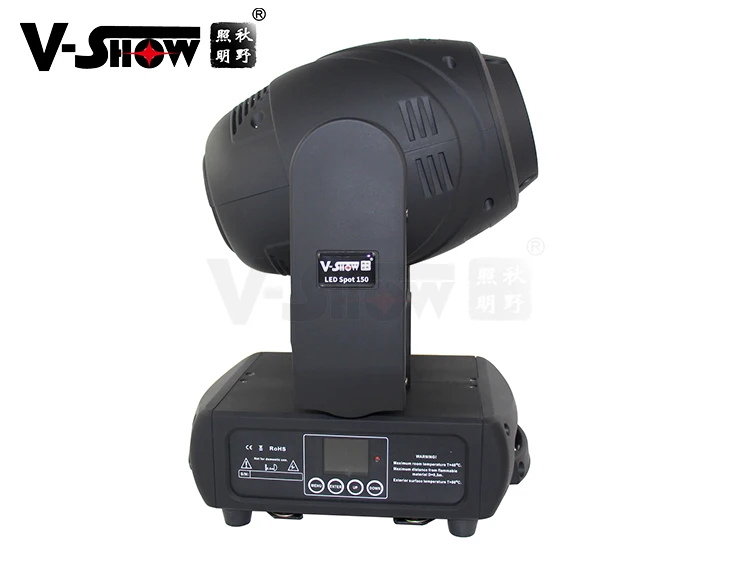

The LED 150W is made of a new type of high temperature resistant engineering plastic and cast aluminum shell customized by an exclusive private mold, with a beautiful appearance and light weight. High brightness output, long life, low power consumption, imported high-efficiency and low-noise fan cooling system, real-time temperature monitoring of the lamp beads, pure and full color, can be fine-tuned to the color wheel to achieve a two-color effect, clear focus, no ghosting, Blue edge.

>>>If you have interest,Click «Send» for us,Thanks!

Разница между 4 pin и 3 pin вентиляторами

Если у Вас имеется даже небольшой опыт сборки компьютерных системных блоков, то Вы наверняка могли заметить, что иногда коннекторы вентиляторов охлаждения процессора, корпусные вентиляторы имеют разное количество ножек: 4 или 3. Их еще называют 4 pin и 3 pin соответственно. В относительно старых системниках на материнских платах только процессорный вентилятор имеет 4 провода, остальные же разъёмы 3 пиновые. На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже доживают свой недолгий век и более мы не увидим их в следующих поколениях кулеров и вентиляторов.

В чем разница между тремя и четырьмя проводными вентиляторами, помимо разницы в количестве проводов? Ответ на этот вопрос читайте далее в этой статье.

Основные различия 4 Pin от 3 Pin вентиляторов

Трех контактный разъем вентилятора — это три показателя (по количеству проводов): мощность (5 или 12 вольт), земля и сигнал. Сигнальный провод передаёт скорость вращения крыльчатки вентилятора при нормальном номинальном напряжении 4 или 12 вольт. При таком режиме скорость вентилятора обычно контролируется увеличением или уменьшением напряжения по силовому кабелю.

Четырех контактный разъем вентилятора немного отличается от трех контактного разъема, поскольку у него есть дополнительный (четвёртый) провод, используемый для отправки управляющих сигналов на вентилятор, у которого есть чип. Чип и контролирует скорость вращения крыльчатки вентилятора.

Трех проводных и четырех проводных разъема

Вентиляторы процессора, устанавливаемые на медный или алюминиевый радиатор (в совокупности — кулер), используют либо трех проводной, либо четырех проводной разъём. Трех проводные разъемы предназначены для небольших вентиляторов с малым потреблением электроэнергии. Четырех проводные разъемы предназначены для процессорных вентиляторов с более высоким потреблением электроэнергии.

3 pin вентилятор, подключенный к 4 pin разъему:

При подключении трех проводного вентилятора к четырех контактному разъёму на материнской плате вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

4 pin вентилятор, подключенный к 4 pin разъёму:

При подключении четырех проводного вентилятора к трех контактному разъёму на материнской плате вентилятор будет работать без возможности регулировки оборотов со стороны материнской платы.

Если вдруг вентилятор не заработал, то нужно поменять 3 и 4 провода местами, чтобы провод с регулировкой оборотов остался незадействованным.

Распиновка 3-Pin кулера

Распиновкой или цоколевкой называют описание каждого контакта электронного соединения. Как известно, в электрических приборах достаточно часто используется подключение оборудования, где его корректную работу обеспечивает несколько проводов. Касается это и компьютерных кулеров. У них бывает разное количество контактов, каждый отвечает за свое соединение. Сегодня мы бы хотели в деталях рассказать о распиновке 3-Pin вентилятора.

Цоколевка компьютерного 3-Pin кулера

Размеры и варианты подключения вентиляторов для ПК уже давно стандартизированы, различаются они только наличием кабелей подключения. Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются. Давайте детально рассмотрим электрическую схему и цоколевку упомянутой детали.

Электронная схема

На скриншоте ниже вы можете наблюдать схематическое изображение электрического плана рассматриваемого вентилятора. Его особенность заключается в том, что помимо плюса и минуса присутствует новый элемент — тахометр. Он позволяет отслеживать скорость оборотов обдувальщика, а крепится на саму ножку датчика, что изображено на схеме. Отметить стоит катушки — они создают магнитное поле, отвечающее за беспрерывную работу ротора (вращающейся части двигателя). В свою очередь, датчик Холла производит оценку положения крутящегося элемента.

Цветность и значение проводов

Компании, производящие вентиляторы с 3-Pin подключением, могут использовать провода разных цветов, однако «земля» всегда остается черным. Чаще всего встречаются комбинация красный, желтый и черный, где первый — +12 Вольт, второй — +7 Вольт и идет к ножке тахометра, а черный, соответственно, 0. Вторая по популярности комбинация — зеленый, желтый, черный, где зеленый — 7 Вольт, а желтый — 12 Вольт. Впрочем, на изображении ниже вы можете ознакомиться с этими двумя вариантами распиновки.

Подключение 3-Pin кулера к разъему 4-Pin на материнской плате

Хоть 3-Pin вентиляторы и имеют датчик отслеживания оборотов, их все еще нельзя регулировать через специальное программное обеспечение или BIOS. Такая функция появляется только в 4-Pin кулерах. Однако если вы владеете некоторыми знаниями в электрических схемах и умеете держать паяльник в руках, обратите внимание на следующую схему. С помощью нее производится изменение вентилятора и после подключения к 4-Pin можно будет регулировать его обороты через софт.

Если же вы заинтересованы в простом подключении 3-Pin кулера к системной плате с 4-Pin разъемом, просто вставьте кабель, оставив свободной четвертую ножку. Так вентилятор будет прекрасно функционировать, однако кручение его будет статичным с одной и той же скоростью всегда.

Цоколевка рассмотренного элемента не является чем-то сложным в связи с малым количеством проводов. Единственная трудность возникает при столкновении с незнакомыми цветами проводов. Тогда проверить их можно только путем подключения питания через разъем. Когда 12 Вольт провод совпадет с ножкой 12 Вольт, скорость вращения увеличится, при соединении 7 Вольт к 12 Вольт она будет меньше.

Помимо этой статьи, на сайте еще 12280 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Помогла ли вам эта статья?

Поделиться статьей в социальных сетях:

Еще статьи по данной теме:

Добрый день!
Очень толковая и содержательная статья. Сейчас как раз бьюсь над решением одной проблемы в этой части…
Есть два источника питания 3-пин, один на материнской плате (регулировка автоматом по вольтажу), один на реобасе (ручная регулировка) с отдельным питанием от molex. Задача перекидывать кнопкой линию питания на вентилятор с однй цепи на другую. Кнопка на 3 группы контактов по 2 в положениях On-On (в идеале такой же переключатель на 3 группы по 3 контакта, но это диковинка, найти трудновато). Собственно переключение цепей GRD+12 не вызывает вопросов, вопрос в линии датчика тахометра…т.к. на нее на переключателе группы нету, безопасно ли объединить (скрутитьспаять) линию тахометра с обоих трехпиновых источников и линию тахометра вентилятора? При переключении цепей, не будет ли логическогофизического конфликта именно на линии тахометра? Т.е. линии тахометра объеденены мимо выключателя, включаем цепь с матери на вентиль для автоматической регулировки — видит ли мать обороты и не влияет ли на это то, что по этой же линии идет сигнал тахометра с реобаса (в данный момент отключеный по питанию на выключателе, но с питанием на пинах от molex) и наоборот при переключении на реобас? Первая мысль была, что проблем возникнуть не должно, вроде как переключатель отсекает входящее напряжение с реобаса на вентилятор, но прочитал статью и обратил внимание на то, что линия тахометра подключается к +7, на котором, как писал выше «висит» питание от molex…здесь мыслительный процесс зашел в тупик1 Прошу по возможности помочь!

Нигде не нашел ответа на вопрос: можно ли заставить вращаться 3-пиновый вентилок всегда, без управления — как 2-пиновый ? А то у меня на ноуте он почему-то не вертится (механических причин нет), перегревается HDD.

Здравствуйте Jack. Если это единственный кулер, который установлен в ноутбуке, то у вас не получится настроить его беспрерывное вращение механическим путем. Это действие осуществляется только программно при помощи фирменного ПО от официального производителя лэптопа или через вспомогательный софт. Вы пробовали делать так? Никакого эффекта добиться не удалось? Если же кулер вовсе отказывается вращаться, скорее всего, проблема действительно механическая или он отключен в BIOS / UEFI. Проверьте сначала программную часть, а если это не поможет, стоит разобрать ноутбук и посмотреть на кабели и засоренность вентилятора. Если есть такая возможность, обратитесь к специалисту для дальнейшей диагностики и ремонта.

Дополню, мне кажется, что практически все кулеры в ноутбуках выполнены одинаково, за исключением мощных игровых моделей. Их действие распространяется на всю материнскую плату, однако накопитель получает меньше всего охлаждения, что связано с его расположением. Проверьте, если вентилятор находится далеко от SSD или HDD, то даже его беспрерывная работа не охладит комплектующее. Здесь потребуется чистить ноутбук от пыли, не использовать его, например, на кровати, положив на одеяло. Еще можно приобрести дополнительную подставку с двумя или тремя «крутилками», которые обеспечивают циркуляцию воздуха по всей поверхности устройства.

Спасибо за ответ, но это малость «не то». Что управляется программно — я знаю, и вопрос стоял: на этот упр. пин подать сигнал, имитирующий управление для получения оборотов по максимуму. Механических проблем нет, я же писа’л — вращается легко.
Подставку с вентилками давно уже планирую, только пока еще неясно: успею — или ноут аукнется раньше.

Самостоятельно у вас не получится механическим путем подать сигнал на этот пин, разве что как-то менять плату управления, но я ничего не понимаю в электронных схемах, поэтому не подскажу ничего по этому поводу. Да и лучше не делать так, иначе в случае чего будет проблематично найти подходящую замену для сломанного кулера.

Здравствуйте. Необходимо заменить вентилятор на блоке питания. «Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются.» Мало того, используются еще и 2-pin… Трудность в том, что сейчас таких вентиляторов не найти у нас… Можно ли как-то поставить 3-pin разъем в 2-pin ? Думаю, что можно, прочитав данную статью Виктора: просто оставить боковой 7-вольтовый pin в стороне (не подключенным) и получим статичное кручение с одной и той же скоростью, а другого мне и не нужно, только бы еще с направлением вращения угадать… Прав ли я ?

Здравствуйте, Юрий. Да, вы абсолютно правы. Такой способ подключения точно должен быть рабочим, однако с направлением вращения я помочь не могу, поскольку следует осмотреть само устройство, чтобы понять расположение пинов. Здесь могу порекомендовать просто путем проб подключения на разные направления узнать, в какую именно сторону будет вращаться кулер, а потом оставить так, как это будет нужно. Если получится, то вы можете даже оставить свободным не 7-вольтовый пин, а 12-вольтовый, чтобы уменьшить скорость вращения, если это, конечно, требуется. Однако осуществить такое будет сложно, поскольку чаще всего 12-вольтовый пин находится по центру.

Спасибо, Виктор, и за статью, и за ответ, буду пробовать, да мне меньшая скорость не нужна — пусть выдувает
