Розетка с уровнем защиты ip44 двойная

Schneider Electric Blanca BLNRS441121 Розетка двойная с заземляющим контактом (16 А, IP44, в сборе, шторки, крышка, скрытая установка, белая)

Код производителя: BLNRS441121

Розетка двойная с заземляющим контактом Schneider Electric Blanca BLNRS441121 (16 А, IP44, в сборе, шторки, крышка, скрытая установка, белая)

Электрические штепсельные розетки серии Blanca для скрытой установки, стационарные бытового и аналогичного назначения, предназначены для присоединения электрических приборов к электрической сети переменного тока при внутренней и наружной установке.
Изделия Blanca — это сочетание современного дизайна, созданного французским агентством Design Lab, и высокого качества материалов по доступной цене. Устройства выполнены в шести цветах: белый, молочный, алюминий, титан, антрацит и ясень. Лицевые детали серии сделаны из качественного термостойкого пластика с красивым глянцем поверхности, который достигается высококачественной полировкой пресс-формы.
Изделия Blanca открытого монтажа отличают современный дизайн и качественное исполнение. Небольшая высота розеток и выключателей делает изделия изящным элементом интерьера.

Дополняющие продукты

Описание

Особенности и преимущества:

• Тип крепления: винтовое крепление.
• Способ подключения: винтовой зажим (2.5 кв.мм.).

Розетка Schneider Electric BLANCA (белый, скрытой установки) двухместная, с заземлением и шторками предназначена для сетей до 250В, на ток до 16А. Двухместная розетка позволяет подключить два устройства в одном месте. Шторки и заземление обеспечивают дополнительную безопасность при косвенном прикосновении. Идеально подойдёт для ванной комнаты.

Видео:

Характеристики:

Характеристики ETIM:

Допольнительные характеристики:

Розетка двойная с заземляющим контактом Schneider Electric Blanca BLNRS441121 (16 А, IP44, в сборе, шторки, крышка, скрытая установка, белая) купить в интернет магазине Веллмарт по привлекательной цене с достакой по России — характеристики, фотографии и сопутствующие товары.

Количество товара ограничено. Предложения действительны, пока товар есть в наличии.

Внимание! Производитель оставляет за собой право изменять конструкцию, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления.

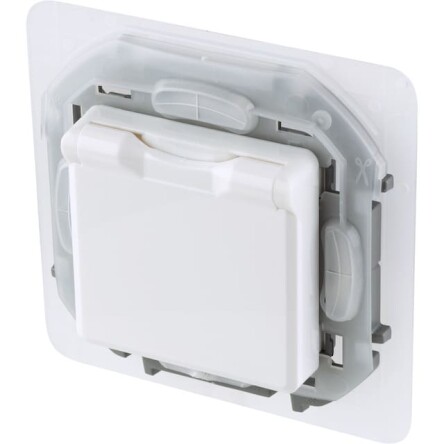

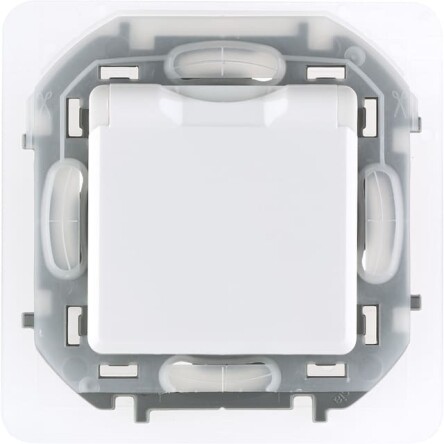

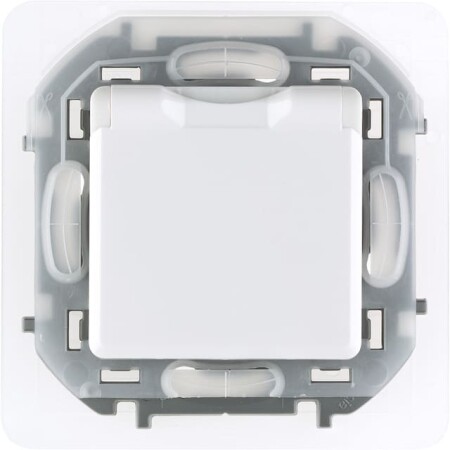

Розетка электрическая 2К+З с защитными шторками и откидной крышкой IP 44 — 16 А — 250 В

. Цвет Белый. INSPIRIA от Legrand. 673740

• Оригинальная продукция
• Гибкое ценообразование

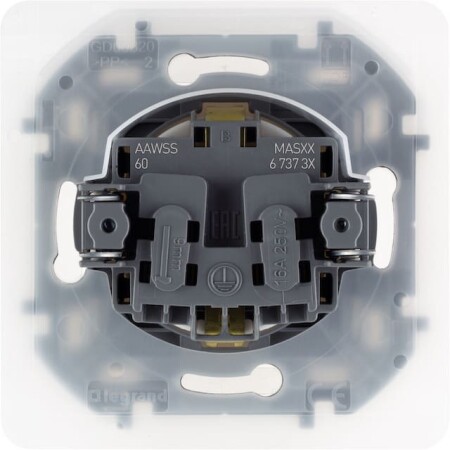

Розетка с заземлением, защитной крышкой и интегрированными защитными шторками Legrand Inspiria для скрытого монтажа , степень пылевлагозащиты IP44, цвет «Белый». Максимальный ток 16 А, напряжение

250В, максимальная мощность 3680 Вт. Применяется для электропитания в зданиях с проводкой с заземлением (с защитным проводником). Предназначена для установки в местах с повышенной влажностью. Оснащена интегрированными шторками, которые защищают детей и других пользователей от удара электрическим током.

Особенности изделия:

— Контактная группа изготовлена из высококачественной латуни CuZn37, имеет высокую степень упругости и сохраняет плотный контакт с вилкой, при длительной эксплуатации.

— Зажимы для присоединения проводников винтовые П-образной формы для исключения бокового выдавливания провода.

— В зажимах установлены качественные винты с никель-цинковым напылением для надежного резьбового соединения даже при чрезмерных моментах затяжки.

— Защитный контакт с широким основанием и специальным профилем для упгугости при подключении/отключении и плотного контакта с вилкой.

— Лицевая панель крепится на защелках. Изготовлена из прочного глянцевого поликарбоната, стойкого к механическим воздействиям, выгоранию и загрязнениям.

— Защитные шторки интегрированы в механизм, обеспечивают высокий уровень электробезопасности и не затрудняют подключение и извлечение вилки.

— Благодаря наличию защитной крышки и мембраны обладает степенью пыле-влагозащиты IP44 и подходит для размещения в местах с повышенной влажностью.

Степени защиты IP

Практически на всех приборах электроники указывается степень защиты IP, с классификацией которой можно ознакомиться в интернетеВероятно, каждый, кто когда-либо сталкивался с электротехникой, приборами, устройствами и даже обычными тумблерами или датчиками, мог заметить какие-либо указания или надписи с буквами IP и рядом стоящими цифрами. Эти цифры являют собой так называемую степень защиты IP, что означает определённые показатели защищённости от некоторых внешних влияний на тот или иной предмет, прибор или устройство. О том, что же это такое, защита IP, какова её классификация, основные характеристики и также иная информация по поводу защищённости электрооборудования – узнавайте в сегодняшней публикации. Приятного чтения!

Степень защиты IP: расшифровка

В электрике под уровнем стойкости IP имеется в виду определённый уровень показателей защиты от внешних влияний. Этими показателями являются влагозащищенность (водонепроницаемость) и защищенность объекта от проникновения пыли (пылевлагозащиты).

Примечательно, что существует несколько нормативных акта, которые регулируют вопросы по поводу защищённости IP.

Они регламентируют определённый стандарт защиты IP для каждого предмета. Одним из таких актов является ГОСТ 14254 – 96. Указание аббревиатуры IP дословно расшифровывается как Ingress Protection Rating, перевод которой означает степень защищённости от воздействий.

Что обладает степенью защиты IP:

• Корпуса светильников, розетки, выключатель и иное электрооборудование;
• Любые корпуса и иные защитные оболочки;
• Внешняя оболочка автомобилей;
• Как электротехнические, так и телекоммуникационные, обычные шкафы и иные замкнутые предметы.

Присваивается такая степень при проведении испытания, в соответствии с которым и устанавливается степень защищённости объекта от влаги, пыли, и возможных иных влияний.

Класс защиты IP

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

Узнать об определенной степени защиты IP можно при помощи цифр в аббревиатуре, которые имеют свое значение

Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

• 0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
• 1 уровень – присутствует защита от значительных габаритов в её тыльную область;
• 2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
• 3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
• 4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
• 5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли; f
• 6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры:

• Цифра 0 – абсолютная незащищенность;
• Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
• Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
• Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
• Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
• Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
• Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
• Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
• Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

IP44: степень защиты и расшифровка

Рассмотрим несколько наглядных примеров для правильного установления пылевлагозащищенности объектов эксплуатации. Одним из распространённых степеней защиты IP является IP44. Он является оптимальным для большинства привычных нам устройств, корпусов и приборов, так как обеспечен, согласно, показателям (4 и 4) достаточной защитой как в рамках защиты от воды, так и от проникновения пыли и иных предметов.

Характеристика приборов с IP44:

1. Как показывает приведённая ранее таблица обозначений, первая 4 означает, что предмет достаточно защищён от большинства внешних угроз, в том числе мелких объектов (болтов, кабелей, подводок).
2. Второй показатель (4) показывает, что такое средство вполне способно выдерживать незначительные попадания на него воды.
3. Конечная разница (характеристика) приборы с планкой защиты IP44 способны эксплуатироваться в слабозащищенных местах, например, под небольшим навесом, крышей на улице, в специальных помещениях, например, с высоким коэффициентом влажности.

Существует ещё одна значимая деталь в классификации приборов по устойчивости к внешним воздействиям. Такое значение имеют возможные дополнительные формулировки или наличие в аббревиатуре буквы х, вместо цифры на каком-либо месте.

Некоторые производители устанавливают букву х на месте одной из цифр, что означает, что защита полноценно не определена и её отсутствие возможно полностью.

То есть х – потенциальный эквивалент любой из возможных цифр, но чаще всего 0. Так, можно встретить не IP40, IP20, IP30, IP00, IP50 и IP51, а соответствующие IPx4, IPx6, IPx1, IPx8, IPx7, IP2x, IPx5, IPx0, IP5x, что будет символизировать неопределённый критерий защиты от соответствующего воздействия.

Кроме того, в некоторых случаях указываются специальные дополнительные символы, которые также говорят об особенностях эксплуатации. Такими символами могут быть буквы A (обеспечена защита от проникновения тыльной стороны руки), B (пальца), C (мелкого инструмента), D (проволокой), H (высокое напряжение), M (при испытаниях в воде работоспособность присутствовала), S (в воде не работает), W (стойкость к погодным условиям). Примеры: IPx4d, IP21s, 1exibiict6, 1exibiict6x (уровень защиты от взрывов).

Расшифровка: IP65

Маркировка IP65 – наиболее благоприятная и эксплуатируемая характеристика защищенности приборов, так как на сегодняшний день, таковыми являются большинство бытовых приборов, которые зачастую подвержены многим деструктивным обстоятельствам, поступающим извне. Такие предметы удобны, прочны, наделены качеством долгосрочного функционирования, а также их не страшно случайно залить водой, так как существенных нарушений это не повлечёт.

Подробная расшифровка индексации:

1. Цифра 6 после маркировки IP – это показатель проникновения внешних объектов и пыли. Так как на сегодняшний день выделяют всего 6 уровней, этот – максимальный.
2. Цифра 5 – показатель удерживания работоспособности при столкновении с водой.

Всего 8 уровней, следовательно, 5 – это достаточная защита для контакта с малым количеством воды без сильного напора.

Показатели: степень защиты IP65

Фактически, самым распространённым уровнем обеспечения стойкости электротехнических и иных объектов является уровень защиты IP65. Как мы видим из характеристики, такие вещи обладают крайне высокой изолированностью от влияния пыли, а также способны выдерживать существенные окропления водой.

Степень защиты IP65 является одним из распространенных уровней обеспечения стойкости электрических приборов

Описание оборудования с показателем IP65:

1. Абсолютная устойчивость ко всем проникновениям твёрдых частиц внешней среды и пыли, о чём говорит максимальный из возможных индекс 6.
2. Достаточно высокая устойчивость к проникающей влаге, вплоть до выдерживания струек и лёгких водных напоров подобного типа (индекс 5).
3. Такие средства предназначены для эксплуатирования на открытой среде, которая подвергает их всем атмосферным явлениям, в том числе дождю.

Именно эта степень IP является самой используемой, так как она принадлежит к категории самых высококачественных в плане защиты. В качестве примера можно привести большинство мобильных телефонов, защитные корпуса различного применения, светильники, кабель или канал для электропроводки и многие иные.

Индексация: степень защиты IP68

Абсолютный лидер во всей линейке возможных защитных показателей – это IP68. Как мы можем судить, это максимальный уровень защиты устройства, которое может быть в принципе.

• Маркер 6 означает максимальную защиту от пыли и твёрдых предметов;
• Маркер 8 символизирует, что влагозащита механизмов от проникновения воды и влаги максимальна (waterproof);
• Это средства, которые могут использоваться в водном пространстве вплоть до 1 метра глубиной, при этом неограниченное количество времени.

Помимо рассмотренных, существуют также иные: IP54, IP66, IP55, IP23, IP21, IP56, IP33, IP64, IP57, IP53, IP31, IP43, IP24, IP69, IP52, IP41, IP34, IP22, IP32, IP58, IP63, IP53, IP45, IP42, IP67.

Степень защиты — Расшифровка: IP54, IP65, IP20, IP68, IP67, IP44, IP55, IP66, IP40

На различных электротехнических приборах или в инструкции к ним можно найти аббревиатуру IP, дополнительные цифры, и буквы. Такая маркировка встречается даже в смартфонах и ноутбуках. На английском она расшифровывается как Ingress Protection. А на русский данная фраза переводится как «степень защиты». В этой статье будут рассмотрены и расшифрованы следующие стандарты: IP54, IP65, IP20, IP68, IP67, IP44, IP55, IP66, IP40.

• Как расшифровывается IP54
• Что такое IP65?
• Значение IP20
• Маркировка IP68
• Степень защиты IP67, IP66
• Как расшифровать символы IP44, IP40
• Устройства с маркировкой IP55
• Максимальная степень защиты IP

Как расшифровывается IP54

Возле букв IP обычно стоят цифры, которые указывают степень защиты от воздействующих факторов. Первая цифра в IP54 — 5 , определяет уровень защищённости объекта от твёрдых тел .

Или проникновение инородных тел во внутрь корпуса, изоляционного материала и др. Это могут быть камни, пыль, песчаные частицы. Всего существует 6 степеней защиты от твёрдых тел и пыли, где 0 — защита отсутствует. А шестая степень означает максимальный уровень, ограждающий даже от мельчайшей пыли. Именно такой маркировкой часто обозначают современные мобильные устройства и другую электронику.

Первая цифра в IP — защита от пыли

Вторая цифра в IP является показателем уровня защиты от влаги или воды. Всего существует восемь степеней . И по аналогии с первым значением — 0 обозначает отсутствие защиты. IP54 имеет степень противодействия влаге, которой будет достаточно для защиты от случайных брызг. При этом более тесный контакт с водой опасен для устройства или прибора. Маркировкой IP54 часто обозначают монтажные соединительные коробки для кабельной проводки.

И другие подобные устройства. Есть и более устойчивые монтажные коробки к влаге и пыли, но их цена на рынке будет выше предыдущей.

Что такое IP65?

Приборы с маркировкой IP65 сегодня более всего распространены. Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Так как их корпусы надёжно герметизированы . И имеют неплохую изоляцию от влаги. Так как 5 в классификации IP означает противодействие влаге даже под струйным давлением .

С аббревиатурой IP65 приборы имеют:

• Полную устойчивость к попаданию во внутрь корпуса частиц пыли любого размера;
• Маркировка позволяет применять приборы и инструменты в открытой среде и при любых погодных условиях , включая обильные дожди;
• Подобные объекты могут использоваться в особых условиях с повышенным уровнем влаги.

Значение IP20

Надпись IP20 встречается на электрооборудовании, которое можно эксплуатировать исключительно в сухих помещениях . Первая цифра защиты 2 указывает на то, что корпус прибора способен защитить внутренние составляющие от предметов, размер которых не превышает 12 мм. Это достаточно низкий уровень изоляции , который нуждается в особых условиях. К примеру, в жилых квартирах, помещениях без пыли и влажного воздуха.

Вторая цифра IP20 — 0 показывает, что влагостойкость устройства полностью отсутствует. Малейшее попадание влаги может привести к необратимым последствиям. Например, розетки и другие подобные объекты не должны устанавливаться в ванную комнату или уборную. Где есть вероятность попадания воды или испарений влаги.

Маркировка IP68

Маркировку IP68 с гордостью размещают на своей продукции производители цифровой электроники. Не все устройства могут носить эту аббревиатуру, так как индекс влагоустойчивости 8 является максимальным . И означает, что данное изделие может продолжать работать даже при полном погружении его в воду. Дополнительно в технической характеристике должно быть указано количество метров, которое выдерживает устройство.

Индекс защиты от пыли также максимален в маркировке IP68 . В отличие от предыдущей степени (7) означает полное препятствие пыли. Подобную маркировку можно встретить на многих устройствах: водонепроницаемые часы, мобильные телефоны, видеокамеры и т.д. Продолжим расшифровывать маркировки IP65, IP66, IP55, IP67, IP44, IP40 и другие.

Степень защиты IP67, IP66

Маркировка IP67 похожа с предыдущей по качеству защиты корпуса от пыли . Но индекс влагоустойчивости 7 означает способность устройства погружаться в воду на глубину до 1 метра. И с кратковременным пребыванием в жидкости. Что также немаловажно. Часто маркировку IP67 можно встретить на специальных осветительных лампах , которые предназначены для установки в ванных комнатах, саунах и прочих подобных помещениях. Большинство смартфонов, часов и мобильных устройств имеют этот индекс.

IP66 лучше всего подходит для наружных камер видеонаблюдения , где нет защиты от осадков.

Индекс 6 указывает на хорошую водонепроницаемость устройства. С такой маркировкой оно способно выдерживать водяные струи с большим давлением.

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44 . На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45 .

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата . Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Устройства с маркировкой IP55

Электрические и электротехнические приборы с IP55 защищены от пыли на удовлетворительном уровне. Корпус обеспечивает задержку песчинок и большую часть мелкой пыли. Устройства с данной маркировкой могут эксплуатироваться как в закрытых помещениях, так и на открытой местности с дополнительными приспособлениями для ограничения попадания влаги. Даже попадание небольшого количество инородных тел внутрь корпуса не повредят устройство или оборудование.

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69 . Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68 . Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.
