Розетка std tv3 легранд

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать. Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т.д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные» (кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду» , и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

К тв-sat розетке с внутренним диапазонным фильтром , подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Читать еще:  Заземление розетки с двумя проводами

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку . Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

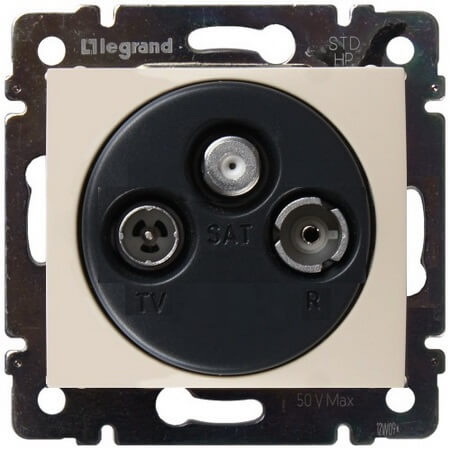

LEGRAND 774110 Модуль розетки TV/R/SAT звезда, слоновая кость, Valena

В наличии:
Пост. 1-3 дня

Центр. склад:
Ожидается

Код товара:
22273

609,35₽ 609.35 RUB / шт
8.24$

Способы и стоимость доставки:

Самовывоз г.Москва: 1-3 дня — Бесплатно

Доставка пеший курьер г.Москва: 1-3 дня от 400 руб.

Доставка грузовой транспорт: 1-3 дня от 1100 руб.

Доставка в Регионы РФ ТК: 1-3 дня Бесплатно до ТК

Способы оплаты:

Безналичный расчёт: выставление счёта 20% НДС

Наличными и электронные способы оплаты:

  • Описание
  • Отзывы

Описание

Производитель —>Legrand
Страна —>Франция
Серия —>Valena
Наименование —>Розетка спутниковая
Подключение —>двухкабельное
Затухание —>? 1,5 дБ
Рабочая частота —>TV-5-68/120-862МГц, FM 87,5-108МГц, SAT 590-2400 МГц
Контактные зажимы —>Cамозачищающие
Цвет —>Слоновая кость

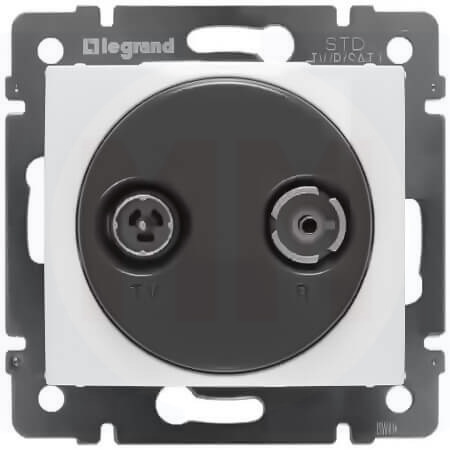

LEGRAND 774433 Модуль розетки TV-R оконечной, 10дБ, белый, Valena

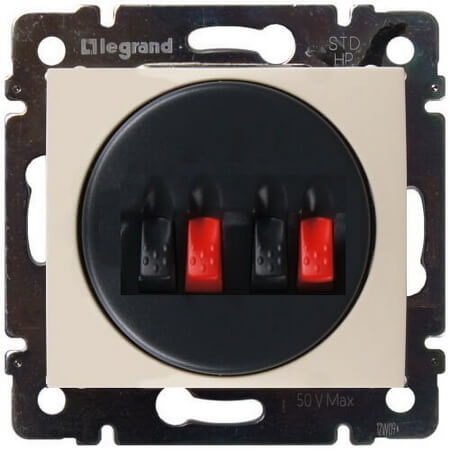

LEGRAND 774324 Модуль розетки двойной для колонок, слоновая кость, Valena

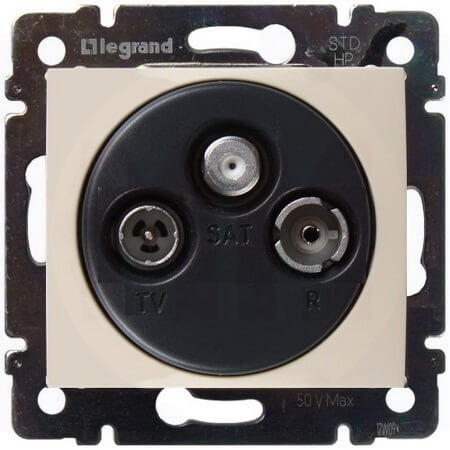

LEGRAND 774336 Модуль розетки TV-R-SAT оконечной, 10дБ, слоновая кость, Valena

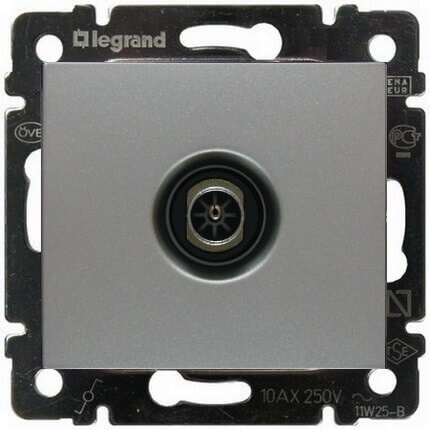

LEGRAND 770130 Модуль розетки TV 10дБ, оконечный, блестящий алюминий, Valena

Отзывы 774110

Отзывы о компании Анбик на Яндекс картах

Комплексные поставки сетевого оборудования с честными сроками поставки.

Срочная доставка заказа от 3 часов в г.Москва и Московской области. Работаем более чем 7 транспортными компаниями для доставок груза по всей территории России и стран СНГ.

Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области

Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные нами из Китая

Читать еще:  Где для вытяжки поставить розетку

Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .

Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.

Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.

Механизм розетки TV-R СП Valena оконечная сл. кость Leg 774333

Механизм розетки TV-R СП Valena оконечная сл. кость Leg 774333

  • Характеристики
  • Документы
  • Отзывы
  • Обсуждения
  • m Дополнительная информация (PDF)
  • m Пожарный сертификат (PDF)
  • m Пожарный сертификат (PDF)
  • m Пожарный сертификат (PDF)
  • m Отказное письмо (PDF)
  • m Отказное письмо (PDF)
  • m Отказное письмо (PDF)
  • m Отказное письмо (PDF)
  • m Отказное письмо (PDF)
  • m Отказное письмо (PDF)

С этим товаром покупают

Сопутствующие товары

Похожие товары

  • Доставка
  • Оплата
  • Как купить
  • Как вернуть
  • Часто задаваемые вопросы
  • Условия конфиденциальности
  • Договор-оферты
  • Контакты

Выберите категорию ошибки
Корзина
Предупреждение
Соглашение
Правила публикации пользовательского контента:
  • Публикация контента (отзывов, комментариев, вопросов или ответов) происходит только после их предварительной модерации;
  • Проверка отзыва может занимать от 1 до 7 дней. Письмо о публикации отзыва придёт на Email, который вы указали в личном кабинете;
  • Модератор может вносить изменения в отзыв, связанные с пунктуацией и орфографией, но старается сохранить авторский стиль;
  • Максимальная длина отзыва – не более 1500 знаков (включая пробелы).
Как написать хороший отзыв:
  • Фокусируйте внимание на предмете вашего отзыва;
  • Укажете причину, почему Вам понравился/не понравился данный товар;
  • Будьте вежливы и соблюдайте грамотность.
Отзыв не будет опубликован, если:
  • Содержит нецензурную лексику или любые оскорбления;
  • Содержит большое количество лексических, орфографических и других ошибок;
  • Набран латинскими буквами;
  • Набран исключительно буквами в верхнем регистре;
  • Отзыв рекламного характера (номера телефонов, адреса, ссылки на другие сайты);
  • Любой другой посторонний текст.

Просим с пониманием отнестись к тому, что редакторы сайта оставляют за собой право не публиковать отзывы, которые не удовлетворяют перечисленным выше требованиям, а также оставляют за собой право удалить любой отзыв в любое время без объяснения причин и без предварительного согласования с автором отзыва.

ТВ-розетка встраиваемая Legrand Structura TV/SAT, звезда, цвет магнезиум

  • Производитель: LEGRAND

Описание

СКАЧАТЬ ИНСТРУКЦИЮ ТВ-Спутниковая розетка двухкабельная тип «звезда» Legrand Structura, цвет магнезиум, металлик,скрытого монтажа, имеет два независимых входа и выхода для подключения эфирного и спутникового телевидения. Позволяет добавить подключение спутникового ТВ без изменения существующей структуры эфирного ТВ, простой заменой розетки Особенности Механизм изготовлен из металлического сплава и защищает соединение от электромагнитных помех. Проход по питанию только для спутникового канала. Присоединение коаксиальных кабелей к розетке осуществляется удобным безвинтовым коннектором. Механизм крепится на суппорте из поликарбоната, специальный профиль которого обеспечивает простоту и безошибочность многопостового монтажа. Поставляется с лицевой панелью. Лицевая панель крепится на защелках. Изготовлена из матового АБС пластика, стойкого к выгоранию и загрязнениям. Острые крепёжные лапки с широким углом раскрытия обеспечивают надёжную фиксацию в монтажной коробке Комплектуется инструкцией. Особенности серии Structura Серия Structura- результат совместной работы компании Legrand, одного из мировых лидеров в производстве электроустановочных изделий и компании Леруа Мерлен — DIY лидера , предлагающего своим покупателям лучшие товары по лучшим ценам. Серию отличает строгость линий, приятная матовая поверхность, спокойная и современная цветовая палитра, сбалансированный набор функций

Читать еще:  Розетка 380 своими руками

Характеристики

МаркаLEGRAND
Глубина45.0
Модель продуктаРозетка
Ширина76.0
Степень защиты (IP)20
Высота76.0
Сила тока (А)10.0
Напряжение (В)220.0
ЦветКоричневый все цвета
Цветовая палитраКоричневый все цвета
НазначениеВстраиваемый
Тип функциональностиЭлектрические розетки
СерияStructura
Тип крепленияНа винтах
Страна производстваРумыния
ПокрытиеМатовый
Основной материалПластик
Тип монтажаДля установки
ФормаКвадрат
Способ установкиВстраиваемый
Тип продуктаРозетка ТВ/радио/спутник
Гарантия производителя (лет)2
Степень защиты (IP)20
Индивидуальный дизайнФункция
Применение продуктаДля использования внутри помещений.
Степень защиты от пыли и воды (IP)IP20
Защита от детейНет
Наличие заземленияНет
Выходное напряжение (В)220
Тип упаковкиБлистерная упаковка
Вес0.097

Доставка

Заказанный вами товар отправляется транспортными компаниями до пунктов выдачи в вашем городе, либо курьером по указанному адресу. Не забудьте правильно указать полный точный адрес доставки, чтобы получить ТВ-розетка встраиваемая Legrand Structura TV/SAT, звезда, цвет магнезиум вовремя.

Отзывы

Мы рекомендуем ознакомиться с отзывами о «ТВ-розетка встраиваемая Legrand Structura TV/SAT, звезда, цвет магнезиум» перед тем как сделать заказ. После постарайтесь написать комментарий к товару. Нам важно знать ваше мнение.
