Правильное расположение розеток в квартире: советы, как правильно спланировать электрику в квартире (на кухне, в гостиной, детской)

Увеличение нагрузок на старую проводку в настоящее время стало намного больше из-за большого количества бытовых технических устройств. Поэтому многие предпочитают обновить ее. Для проведения такой работы самостоятельно, необходимо, как соблюдать определенные правила, так и уметь составлять схемы.

Что касается правил, то они прописаны в утвержденной на государственном уровне документации (Правилах Устройства Электроустановок), как и различных материалов для разных случаев.

Изучение всех пунктов ПЭУ – обязательное условия до того, как приступить к разводке розеток в квартире своими руками. В частности сюда относится описание особенностей монтажных работ и подбор электрического оборудования.

Содержимое обзора

Основные правила расположения розеток

• Удобный и быстрый доступ к расположенным на видных местах элементам оборудования;
• Нормы для высоты от уровня пола не ниже полуметра до полутора метров;
• Двери после их открывания не должны мешать применению розеток;
• Подводка ведется к выключателю сверху.

На какой высоте сделать розетку? Оптимальное расстояние от уровня пола находится в интервале от пятидесяти до восьмидесяти сантиметров. Так безопаснее при случаях затопления.

От газовой горелки расстояние также должно быть не меньше, чем полметра, как и от предметов с заземлением, то есть труб, отопления и пр. Электропроводка ведется снизу. При ознакомлении с правилами стоит обратить внимание на прилагаемые фото розеток в квартире.

В кухонном помещении розеток должно быть столько, сколько есть предметов техники.

В туалете запрещено делать розетки, а ванной можно с условием, что есть отдельный трансформатор для них.

Провода могут прокладываться по горизонтали и вертикали двумя методами:

• Закрытым, когда в стене делаются штробы;
• Открытым, провода идут по наружной части стен.

Горизонтальные провода должны идти от потолка не менее чем в десяти сантиметрах, от пола пятнадцати, а вертикальные устанавливаются на высоте от уровня пола более чем в пятнадцати сантиметрах.

Оконный (дверной) проем должен находиться в десяти сантиметрах от вертикальных линий монтажа, от газовых коммуникаций расстояние составляет сорок сантиметров.

Параллельные провода ведутся на расстоянии не менее трех сантиметров один от другого и защищаются трубкой с гофре. Необходимая тщательная изоляция проводов в щитке в местах соединений.

Последовательность работ (поэтапно)

Расположение розеток в квартире выполняется в соответствии с четким планом. Только в этом случае работа ведется быстро и обходится не так дорого.

Обычно это пять этапов:

• На первом разрабатывается общая схема расположения электрики;
• Затем подготавливается планировка для разводки. Ее надо согласовать и зарегистрировать;
• Обустраивается времянка для ремонта;
• Проводятся монтажные работы по электропроводке;
• Устанавливаются выключатели и розетки вместе с автоматами и бытовой техникой.

До начала работ должно быть обеспечено заземление для защиты. После выполнения установки всех должных механизмов, проводится конкретная разводка по квартире. Это завершающий этап.

Самостоятельное выполнение отдельных действий по монтажу помогает сэкономить, а вот оборудование и электрические приборы должны быть соответствующего качества.

Предназначение схемы

Наличие знаний и умений на профессиональном уровне – обязательное условие для выполнения современной разводки по схеме розеток в квартире. Проведение работ в новом здании потребует составление чертежа.

Он должен включать в себя основные объекты электричества:

• Выключатели и розетки;
• Разновидности приборов для освещения;
• Щиток электрический с вмонтированным устройством для защитного отключения.

Схема должна отражать желания хозяев с особенностями индивидуального характера жилья. Кабель в этом случае делится на отдельные функционирующие линии. Для этого необходимо распределить элементы нагрузки правильно, с учетом защиты и управления разводкой.

Оптимальные направления разводки

Упростить процесс контроля, за работой электросети поможет наличие отдельных направлений. При таком разделении всегда есть возможность выключения одного и обеспечения работы других.

На практике самым распространенным считается с четырьмя направлениями для:

• Основной техники;
• Санитарного узла;
• Кухонного пространства;
• Системы освещения.

Если система старая, то прокладывается, например, отдельный кабель для стиральной техники.

Перечисленные направления имеют свои особенности, которые стоит обязательно учитывать при разводке. Работы на кухне и ванной проводятся по определенным правилам. Лучше всего в более подробной форме изучить обустройство для всех линий по отдельности, тогда проводка будет правильно сделана.

Замена старых розеток

Случаи, в которых очевидна необходимость проведения замены:

• Обновление в полном объеме проводки или запланированной перепланировке;
• Повреждение корпусной части;
• Отсутствие надежности гнездовых креплений;
• Нагрев и искра, признаки оплавления;
• Разболтанность группы контактов.

Также можно проводить замену устаревшей модели, воспользовавшись новой с контактом заземления. Такой вариант считается наиболее безопасным.

Как заменить старую розетку в квартире? Для этого существует определенный порядок действий:

• Определяется способ фиксирования устаревшей розетки для определения типа модели;
• Монтаж внутренних моделей проводится непосредственно в отверстии стены путем вставления держателя – пластикового корпуса. Следовательно, для ее демонтажа необходимо провести отключение линейного автомата и обесточить линию. Затем снять крышку и ослабить контакты. Вынуть провода. Отворачиваются винты фиксации внутренней розетки, и удалить ее. Удовлетворительное состояние корпусной части, говорит о том, что нет необходимости в ее замене;
• Монтаж моделей открытых требует проведение таких же операций, только корпусная часть удаляется со специального подрозетника.

Для установки новой модели используются:

• Бокорезы и три отвертки – крестообразная, простая, индикаторная;
• Изоляционная лента и перчатки из х/б;
• Стакан монтажный.

Пошаговая инструкция по установке и подключению розетки

• Снимается декоративная панель;
• Ослабляются болты;
• Стакан (монтажный) устанавливается в стенное отверстие и фиксируется. Ноль и фаза аккуратно выводятся наружу;
• Корпус вставляется и закрепляется в держателе винтами;
• При соединении к клеммам оголенных частей жил полярность не учитывается;
• Последний этап – установка крышки, включение автоматического устройства для проверки рабочего состояния розетки.

Совсем просто установить накладную модель, просто закрепив ее на месте подрозетника.

Как подключить (обжать) витую пару к компьютерной розетке: схема расположения проводов по цветам ?

Компьютерные розетки в доме не такое частое явление, как компьютерные коннекторы RJ-45 (8P8C), которые, как правило, устанавливаются на выделенной линии витой пары от провайдера в наших квартирах и домах. Тем не менее, их можно часто встретить в офисах или все- таки у тех, кто решил сделать у себя дома разветвленную компьютерную сеть. Именно о подключении компьютерной розетки мы и поговорим в нашей статье.

Процесс установки и подключения компьютерной розетки к витой паре

Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар. (Более подробно о этих схемах можно узнать из статьи «Как обжать витую пару».) Вот и все правила.

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

… в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Розетки на кухне – расположение и количество

Планируя капитальный ремонт на кухне, полезно предварительно продумать, где будет стоять мебель, бытовая техника, и как грамотно расположить розетки для кухни – расположение их нужно планировать, с учетом возможной перспективы. Производители бытовой техники каждый год выпускают очень интересные новинки, которые помогают значительно упрощать бытовые хлопоты. Поэтому появление таких помощников должно быть предусмотрено заранее. Только так установка розеток на кухне позволит соблюсти существующие правила безопасности.

Как правильно расположить розетки на кухне

Полезно предварительно определить, какие приборы после ремонта появятся в обновленной комнате, какие хотелось бы видеть в самой ближайшей перспективе. Напротив каждого наименования необходимо записать мощность прибора, отметить, требует ли он специального подключения (как электрическая плита, духовой шкаф, посудомоечная и стиральная машина, например) или кухонный помощник может работать при подключении к обычной типовой розетке.

Обратите внимание! При составлении списка нужно вписать в него все приборы (электрический чайник, тостер, миксер, вытяжку) и даже настольные светильники.

Суммируя показатели мощности, нетрудно подсчитать, сколько розеток должно быть на кухне, где будет находиться каждый распределительный узел.

Правильное расположение

Предварительное размещение розеток на большой и на маленькой кухне должно происходить с учетом существующих технологических маршрутов. Включать в одну распределительную точку можно по несколько бытовых приборов, главное, чтобы их суммарная мощность не превышала мощности самой розетки.

Как разместить розетки

Обратите внимание! Розетки, произведенные отечественными производителями, имеют суммарную мощность 1300 Вт, импортные – 3500 Вт. Полезно при покупке уточнять у продавцов подобный показатель.

Решая вопрос о том, как расположить розетки на кухне, каждый должен знать о следующих ограничителях:

1. Розетку над столешницей сделать можно, а вот над плитой и над мойкой нельзя.
2. Нельзя делать скрытые распределительные точки под мебелью.
3. Правильная схема расположения розеток не допустит случая, когда одновременно будет включаться в один узел электронный прибор (телевизор) и бытовая техника (электрический чайник, например).
4. Для стиральной машины, электрического водонагревателя, стиральной машины, посудомойки, электрического духового шкафа нужно вести отдельную линию, обеспечивающую доступ к электрощиту.

Правильная высота

Высота расположения розеток на кухне уже рассчитана специалистами. Нормы безопасности предполагают следующие варианты:

• Если необходимо сделать точку над столешницей, то она должна находиться на расстоянии 10 см от нее.
• Розетки от пола монтируются на расстоянии метра от плинтуса.
• Точки подключения стиральной и посудомоечной машины, электрического духового шкафа и любого другого подобного встроенного «тяжеловеса» должны находиться в 10 см от пола.
• Устанавливая своими руками розетки для кухни под телевизор или подвесной таймер, нужно поместить точки прямо за приборами.
• Полезно установить две точки прямо у обеденного стола, они будут потом полезны при приготовлении пищи. В этом случае высота розеток стандартная (максимум 30 см от пола).

Форма и дизайн

Кухня – место, где присутствуют повышенные нагрузки, выраженные в виде резких перепадов температур, высокой влажности, большой проходимости, поэтому обычные распределительные приборы сюда не подойдут. Специалисты рекомендуют выбирать для кухни влагозащитные распределители, те, внутри конструкции которых есть резиновые уплотнители и пластмассовые крышки, предназначенные для защиты от влаги и конденсата.

Перед тем, как разместить розетки на кухне, важно обратить внимание на мощность бытового прибора, который будет подключен к каждой конкретной точке.

Совет! При покупке описываемых устройств, выбирайте те, что имеют защиту от детей. Внутренние технические детали, по которым идет ток, должны быть сделаны только из меди.

Так как на кухне количество электрических приборов только увеличивается, вопрос о том, как правильно расположить розетки на кухне, продолжает быть актуальным. Грамотное решение – покупка выдвижных установок. Они монтируются в столешницу, в шкаф, выдвижные розетки можно устанавливать и в вертикальном, и в горизонтальном положении. Идея новинки заключается в том, что внутри алюминиевого корпуса могут размещаться разъемы и для подключения электрических приборов, и для подключения телефонов, портативных компьютеров. Имеются там и аудио выходы. Монтируется такая установка несложно, установить ее можно и своими руками.

Но это не единственное ее преимущество. Встраиваемые приборы помогают экономить место, при помощи них можно надолго забыть об удлинителях, которые постоянно путаются под ногами. Подобные устройства недоступны для маленьких детей, они многофункциональны, эстетичны, поэтому стоит к ним более внимательно присмотреться.

Еще одно ноу-хау – угловые распределительные приборы. Подобная конфигурация позволяет устанавливать приборы там, где они раньше никак не могли быть приспособлены, и более рационально задействовать угловую рабочую поверхность.

Встроенные устройства занимают при установке меньшую глубину. Открываются они, как страничка в книжке. Сверху устройства закреплены алюминиевой крышкой. Зная о том, как правильно расположить встроенную розетку, можно значительно облегчить многие технологические процессы на кухне.

Возможные схемы расположения

Специалисты, рассказывая о том, как разместить розетки на кухне, обращают внимание на самую распространенную схему, которая состоит из трех уровней:

1. На нижнем уровне располагаются те устройства, к которым будет подключена вся встроенная «тяжелая» бытовая техника (высота 20-30 см от пола).
2. На среднем уровне подключаются приборы, которые располагаются над столешницей или любой другой рабочей поверхности (высота 10 см от уровня рабочей поверхности).
3. На верхнем уровне устанавливаются точки, к которым будет подключаться вытяжка, подсветка.

Рассказ о том, как разместить розетки, поможет многим значительно облегчить эксплуатацию кухни.

Схема расположения компьютерной розетки

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм жемчуг

• Код товара 8623782
• Артикул ATN000483
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм мокко

• Код товара 2288366
• Артикул ATN000683
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм грифель

• Код товара 5743324
• Артикул ATN000783
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм шампань

• Код товара 1793739
• Артикул ATN000583
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм изумруд

• Код товара 9931990
• Артикул ATN000883
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм белый

• Код товара 1518509
• Артикул ATN000183
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN компьютерная RJ45 механизм бежевый

• Код товара 1991559
• Артикул ATN000283
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN двойная компьютерная RJ45+RJ45 категория 5E механизм белый

• Код товара 2163739
• Артикул ATN000185
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка BLANCA наружная компьютерная RJ45, кат.5e, с изолирующей пластиной, белый

• Код товара 5977467
• Артикул BLNIA045001
• Производитель Schneider Electric/Blanca

Сделано
в России

Розетка ATLASDESIGN двойная компьютерная RJ45+RJ45 категория 5E механизм бежевый

• Код товара 8244197
• Артикул ATN000285
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN двойная компьютерная RJ45+RJ45 категория 5E механизм карбон

• Код товара 7225626
• Артикул ATN001085
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка ATLASDESIGN двойная компьютерная RJ45+RJ45 категория 5E механизм алюминий

• Код товара 9375871
• Артикул ATN000385
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка BLANCA наружная двойная компьютерная RJ45, кат.5e, с изолирующей пластиной, белый

• Код товара 5534497
• Артикул BLNIA045451
• Производитель Schneider Electric/Blanca

Сделано
в России

Розетка ATLASDESIGN двойная ТВ + компьютерная RJ45 категория 5Е белый

• Код товара 9886216
• Артикул ATN000189
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Розетка Glossa двойная компьютерная RJ45 + RJ45 кат.5E механизм белый

• Код товара 3382674
• Артикул GSL000185KK
• Производитель Schneider Electric/GLOSSA

Сделано
в России

Розетка UNICA NEW компьютерная RJ45 одиночная категория 5е UTP белый

• Код товара 6234357
• Артикул NU541118
• Производитель Schneider Electric/New Unica

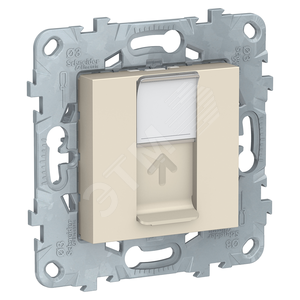

Розетка UNICA NEW компьютерная RJ45 одиночная категория 5е UTP бежевый
