Схема установки розетки легранд

Как подключить розетку Legrand Valena? Схемы подключения

Последние новости

  • 14:01 Сбер представил «Ауру» — технологию противодействия телефонному мошенничеству
  • 13:24 В Москве появился рай для ценителей сладкого – Sweet Market
  • 12:40 «ИНТЕКО» начала монтаж первой в России детской нейродинамической площадки
  • 12:36 В ЖК «Селигер Сити» появилось собственное озеро
  • 12:33 Один из корпусов ЖК «Сердце столицы» введен в эксплуатацию

Рассылка

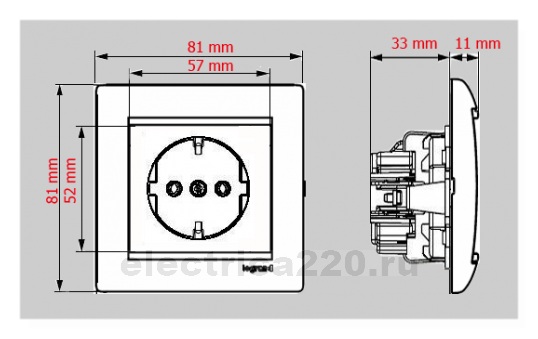

Розетка Legrand Valena: алгоритм подключения

Любое современное жилище или офисное помещение сегодня немыслимы без электрических розеток. Комфортные работа и быт с использованием всех современных достижений цивилизации возможны только с их участием. Потребители стараются приобретать продукцию именитых брендов, например, «Легранд», известную надежностью и долговечностью. По качеству и диэлектрическим свойствам она также занимает лидерские позиции. Но как подключить розетку Legrand Valena знают немногие из них.

Принцип подсоединения

Компания «Legrand» разработала изделия многомодульные (устанавливаются вертикально и горизонтально, подключая к сети до пяти приборов одномоментно) и одномодульные. В линейке Valena они имеются с безвинтовыми и с винтовыми зажимами. Подключение в первом случае происходит при помощи подпружиненной или обычной клеммы.

Используется для медных проводов, не чувствительных к температурным воздействиям. Для алюминиевых нежелательно, поскольку при деформации потребуется демонтаж изделия. Во втором варианте особенностью является закрепление электрической жилы с помощью винта. Подходит для медных и алюминиевых кабелей, поскольку позволяет устранить нарушение контакта простым его подкручиванием.

Схема подключения розеток Legrand

Схема подключения розеток Legrand, состоящих более чем из 2-х секций, предполагает стыковку фаз и нулей со всеми контактами отдельных ячеек. Допускается предусмотренное схемой соединение частей элементов секции с разными фазами. Последнее обеспечивает возможность использования нагрузки с большей мощностью. Конструкционное разнообразие предусматривает наличие в группе разъемов для:

  • интернета;
  • кабельного телевидения;
  • телефона;
  • компьютерного USB.

В подобную линейку могут быть также вмонтированы выключатели. Комплексирование точек присоединения нагрузки и механизма включателя создаст условия для размещения скрытой проводки.

Этапы подсоединения

Приборы могут устанавливаться накладным путем либо встраиваться в отверстия, вырезанные в стене коронкой (выпускаются под диаметр подрозетника). Последний заранее неподвижно фиксируется и до этого через него пропускаются провода. К нему через специальные отверстия в основании подключается узел устройства. На следующем шаге соединяются розеточные выводы и окончания питающей проводки.

И в конце винтом по центру фиксируется вставленная рамка и в целях изоляции — декоративная коробка «Легран». Безусловным является отсутствие напряжения во время установки. Наличие или отсутствие заземления непринципиально.

Как установить розетку кабель канал легранд


Подключаем интернет розетку

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Монтаж розеток в кабель-канале (в коробе)

Выбор современных кабеленесущих систем достаточно широк, но особой популярностью заслуженно пользуются кабель-каналы или кабельные короба. И это неудивительно, ведь они позволяют в кротчайшие сроки и с минимальными усилиями выполнить электропроводку в квартире, офисе или на производстве.

В настоящее время на рынке представлены как простые кабель-каналы для прокладки силовых или слаботочных проводов, так и сложные многофункциональные системы кабельных коробов, состоящие из множества различных компонентов и узлов.

Читать еще:  Трехклавишная розетка схема подключения

Такие системы кабель-каналов позволяют создать весь комплекс электрики квартиры или офиса, они включают в себя: магистральные каналы, распределительные коробки, различные узлы и переходники и одновременно выступают в качестве мест установки розеток и выключателей, а также любых других электроустановочных устройств.

Процесс установки розеток и выключателей в кабель-канале значительно отличается от установки стандартных внутренних (встраиваемых) или даже внешних (накладных) электроустановочных устройств.

Давайте рассмотрим, как установить розетки в пластиковых кабельных коробах фирмы DKC (ДКС) серии «In-Liner». Для монтажа будем использовать розетки DKC серии «BRAVA» (ДКС «Брава»).

Комплект розетки, предназначенной для установки в кабель-канал, состоит из :

3. Механизма розетки

Розетки для установки в короб, кабель канал, лючки, сервисные колонны

Главная>Каталог>Розетки в короб (миниканалы), лючки, сервисные колонны

При прокладке и размещении в офисе либо других помещениях кабельной системы с помощью установочных коробов, важное значение имеет обустройство рабочего места. Розетки внутреннего монтажа rj-45, rj-12, 220v в короб (кабель канал) имеют посадочные размеры 45х45 (формат Mosaic 45х45), тем самым позволяя без особых усилий монтировать их в суппорта (рамки). В зависимости от поставленной задачи по организации рабочего места возможны различные варианты составления розеточных блоков в одиночные, двойные, тройные суппорта. Весьма популярны комбинированные розетки для кабель каналов. Например: телефон + компьютер + силовая 220в (рабочее место).

Поставщик сетевого оборудования компания Ланби предлагает компьютерные RJ-45, телефонные, силовые 220в розетки для короба EFAPEL больших сечений 110х50, 110х34, 90х50, 75х50, 155х50, 185х50. Так же для миниканалов сечением 20х12,5, 32х16, 40х16, 60х16, 75х20 включая информационные (слаботочные), электромеханизмы 220в, спутниковые и радио розетки, которые используются и гармонично сочетаются с кабельными каналами EFAPEL.

серия Quadro 45, цвет белый

для закрытия неиспользуемого модуля

серия Quadro 45, цвет белый

для закрытия неиспользуемого модуля

УСТАНОВКА РОЗЕТКИ В КАБЕЛЬ-КАНАЛЕ

1. В первую очередь необходимо отключить подачу электричества! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения в проводке. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Фиксируем механизм розетки в рамке. Для этого необходимо поместить механизм розетки в рамку с тыльной стороны и надавить до щелчка,после чего они будут надежно скреплены друг с другом.

3. Вставляем суппорт в кабель канал , как показано на изображении ниже и выводим через него питающий кабель. Главная задача суппорта, не давать кабель каналу в месте его установки прогибаться.

4. Снимаем изоляцию с кабеля и зачищаем концы проводов примерно на 8-10мм.

5. Подготавливаем рамку. Конструкция рамки для розетки устанавливаемой в кабельном коробе, выполнена таким образом, что крышка закрывающая кабель-канал, частично заводится под рамку, тем самым скрывая соединение.

Изначально же, рамка выполнена цельной, без выемки для крышки магистрального кабель-канала. Это сделано для случаев, когда розетки устанавливаются блоком из несколько штук, впритык друг к другу, чтоб не было зазоров между рядом стоящими рамками розеток.

Поэтому у всех внешних сторон рамок (в местах куда будут заводиться крышки кабель канала) необходимо удалить эти заглушки, как показано на изображении ниже. В случае с установкой одиночной розетки, это нужно сделать с обеих сторон рамки.

Читать еще:  Simon розетки для электроплиты

Монтаж кабельного вывода

1. Из коллекции данного производителя, я выбираем самый простой, доступный элемент, который был в наличии, в данном случае это механизм розетки без защитых шторок и контактов заземления, стоимость у него точно такая же, как у вывода кабеля.


В конструкции этого механизма достаточно свободного места для прокладки проводов, а главное, их можно вывести не повредив крепления декоративной крышки. Более того, если очень захочется, можно подсоединить дополнительно питающие проводники к розетке и использовать её еще и по прямому предназначению, например подключив вилку питания телевизора. 2. Отмечаем на декоративной крышке розетки места, от куда затем вытянем кабели. В нашем случае можно использовать лишь нижнюю часть. На изображении ниже эта область отмечена маркером:


3. Вырезаем выбранный участок. Для этого я использовал ножовку с полотном по металлу. Иногда достаточно высверлить необходимые отверстия сверлом нужного диаметра.


4. В итоге получается вот такая «улыбающаяся» накладка. Обязательно обрабатываю острые края напильником или другим инструментом, чтобы проходящие провода не повредились в процессе эксплуатации.


5. Далее монтируем механизм в подрозетник, выводя все проводники через нижнюю часть. В данном случае не пришлось дорабатывать сам механизм, места для выводов кабеля и так хватило, но так бывает не всегда.


6. Осталось установить подготовленную крышку розетки, проведя через произведенное отверстие кабели и провода и декоративную рамку на блок розеток. На этом монтаж завершен.


Общий вид сделанного своими руками кабельного вывода в блоке розеток, на мой взгляд, вполне достойный. Как уже было сказано выше, даже осталось возможность запитать и механизм розетки и подключать телевизор, но лучше использовать это решение лишь в крайнем случае, чтобы избежать возможные наводки силовой сети на слаботочный сигнал.


В итоге, при установке телевизора, все коммуникации скрылись его корпусом, длины проводников хватило для подключения к ТВ и даже если заглянуть за него, место выхода проводов выглядит аккуратно, что и требовалось.

Помните, что это лишь один из возможных вариантов замены кабельного вывода, не обязательно для этого использовать розетку, можно выбрать и другой механизм, подобрав подходящий по конструкции. Нередко используются либо заглушка, либо одноклавишный выключатель:


В случаях, когда механизм на виду, например при выводе кабеля для аудиооборудования из стене, можно «поиграть» с местом отверстия для кабеля в декоративной панели, в зависимости от конкретных условий. В любом случае, практически всегда удаётся получить эффектное оформление выхода кабелей из стены сделанное своими руками, ничем не уступающее заводскому.

Подключение интернет-розетки Legrand: схема и распиновка по цветам

Всем привет! Только недавно я полностью прокинул в доме кабели. Все же это чуть надежнее чем Wi-Fi. В качестве RJ45 интернет-розеток я использовал Legrand (это никакая не реклама, я просто схватил первую попавшуюся в магазине). И сегодня я расскажу вам, как её подключить. На самом деле там не все так просто, как кажется на первый взгляд, и у данной розетки есть свои приколы.

В статье я расскажу вам, как установить и правильно подключить устройство, как обжать по цветам интернет-кабель и многое другое. Я постарался описать все как можно подробнее, но если у вас возникнут какие-то трудности или вопросы, то пишите в комментариях.

Подключение

По установке и монтажу вы можете сразу ориентироваться на схему подключения компьютерной розетки Legrand, которая находится на картинке ниже. Вам не понадобится никаких отверток или специальных ножей, которые используются в других розетках, и все делается обычными руками – именно так говорит производитель, но на деле не все так просто.

Читать еще:  Сверло для розетки по стеклу

Распиновка и схема подключения интернет-розетки Легранд

  1. Очищаем верхнюю оплетку сетевого кабеля примерно на 4-5 сантиметров.
  2. Прежде чем снимать верхний блок, который и будет держать сами проводки, посмотрите, как именно он установлен. После обжимки велика вероятность установить блок не тем концом. Откручиваем фиксатор против часовой стрелки, чтобы снять верхний блок.
  1. Цветные проводки я бы на вашем месте полностью выпрямил. Если кабель старый и сухой, то оставьте как есть.
  1. Вставляем провод в круглое основание фиксатора и с ножами.
  1. Далее вставляем сам провод в блок и начинаем закидывать проводки в пазы. Нужно использовать именно схему «B»:

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
  • ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
  • ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
  • NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

  • Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
  • Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
  • В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
  • Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Немного о продукции Legrand

Мы уже писали ранее о розетках и выключателях этой французской фирмы (ссылки откроются в новом окне). Отличительной особенностью всей продукции марки является очень высокое качество пластика, монтажных элементов, клемм и соединителей. Кабель каналы объединили в себе все эти положительные качества, чтобы монтаж и эксплуатация были приятными.

  1. Не выцветает со временем – кабель канал гарантированно не пожелтеет и через 10 лет использования;
  2. Более 200 различных элементов мозаики (переходы, стыки, заглушки, крышки, углы), позволяющие провести кабель именно там, где нужно;
  3. Не поддерживает горение;
  4. Не деформируется при климатических изменениях в помещении;
  5. Очень простой монтаж;
  6. Можно использовать с силовыми кабелями до 1000 Вольт;
  7. Прочность конструкции.
