Вилка электрическая: типы и описание
Чаще всего электроприборы поставляют уже с готовой системой подсоединения их к сети. Однако случаются ситуации, когда требуется заменить такой элемент, как вилка электрическая. Выбрать подходящий вариант очень важно, так же как и правильно его подсоединить. Дабы избежать неприятных ситуаций в будущем, следует изучить технологию проведения ремонта оборудования.
Виды электровилок
Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.
Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.

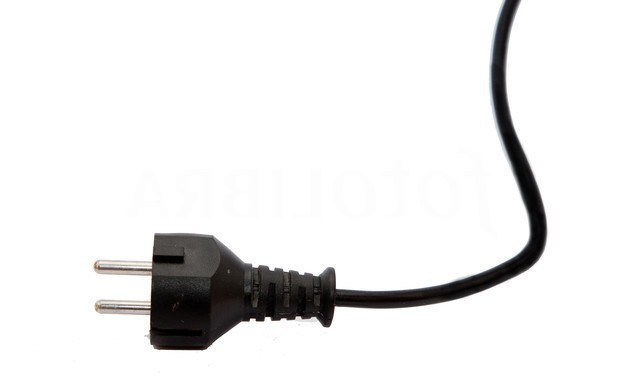

Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.
Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.

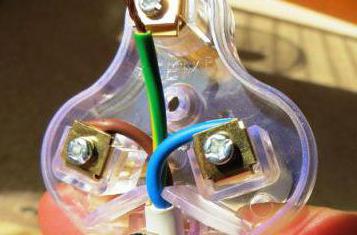

Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.
Мировые маркировки вилок
В зависимости от государства, выпускающего представленное оборудование, существует 13 разновидностей подарок и штекеров к ним. Их маркируют латинскими буквами.
Типы А и В электрических вилок присвоены американским штекерам. Тип А не имеет заземления, а В уже содержит место для его подключения. Штырьки у них плоские.
Тип С принадлежит европейским штекерам с круглыми штырьками без заземления. Маркировку D имеют английские розетки. Штырьки круглые, два тонких и один толстый.
Французские вилки электрические с местом для заземления имеют два круглых штырька. Третий находится в розетке.
Вилка электрическая с заземлением типа F подобна С. Только в ней есть две пластины для заземления.
К английским штекерам относятся типы М и G. К другим европейским разновидностям относятся розетки J, K, L. Австралийские вилки для электрических шнуров маркируют буквой I, а израильские — Н.

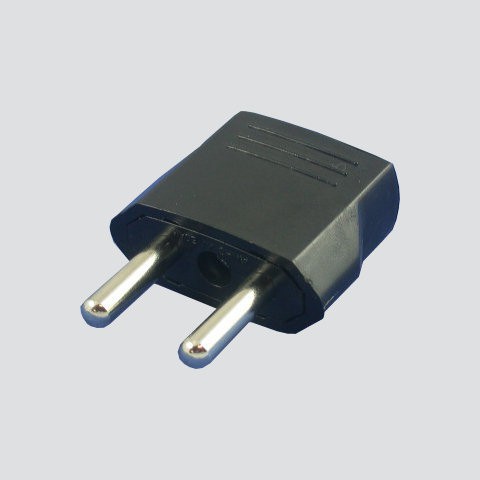

Для подключения штекера к несовместимым розеткам используют переходники.
Вилки электрические в нашей стране
В нашей стране встречается 4 разновидности прицепных и литых вилок.
Тип С представляет собой неразборные вилки. Они чаще всего идут в комплекте с бытовой техникой и подключены к шнуру.
Тип С5 имеет круглые штыри диаметром 4 мм, без заземляющих контактов. Мощность техники, присоединенной к такому штекеру, не превышает 1,3 кВт (6 А).
Тип С6 принадлежит такому оборудованию, как вилка электрическая, прицепа заземления на которой может не быть. В некоторых вариантах у них есть штырь заземления. Диаметр штырей — 4,8 мм. Вилка рассчитана на мощность до 2 кВт (10 А).
К типу С1-b относятся разборные разновидности, рассчитанные на мощность 1,3 кВт (6 А).
Какая вилка лучше?
Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.
Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.
Единственное слабое место у подобного изделия – это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.
Правила присоединения вилки С1-b
Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.
Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.
Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.
Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.
Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.
Присоединение провода к вилке С5 и С6

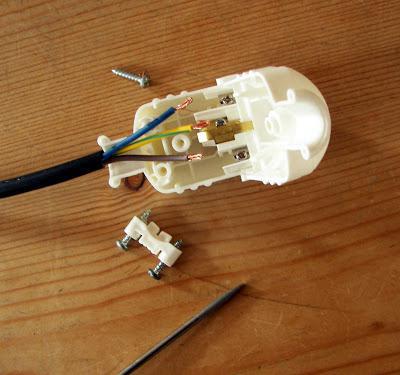

Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. — до 20 мм. Это связано с технологией подсоединения.
Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.
Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.
Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.
Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации. Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора.
Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.
Виды вилок
Вилка — столовый прибор, который стал известен человечеству ещё со времён Моисея и фараонов. Изначально они изготавливались из дерева или костей, а уже в Римской империи в моду вошли вилки из серебра и бронзы.
Привычная нам вилка с четырьмя зубцами появилась в далёком XVIII веке. Но знаете ли вы, что разновидностей этого столового прибора далеко не две и даже не три. Какие бывают вилки, для чего они используются и как правильно сервировать ими стол — обо всём читайте в нашей статье.
Виды вилок для еды
Все вилки классифицируются по назначению. Они бывают:
- основными;
- вспомогательными.
Первые используются при приёме пищи и их нужно предоставить каждому сидящему за столом. Другими словами — это индивидуальный прибор, который не используется в общих тарелках.
Вторые же, наоборот, считаются дополнительными предметами сервировки. Их задача — переложить, разделать, и кладутся они обычно возле тех блюд, для которых предназначены.
Основные вилки
К основным вилкам относят те приборы, которые предназначены для определённых блюд, будь то мясо, рыба, десерт, фрукты.
Столовая
Используется для вторых горячих блюд. Какими-то особыми характеристиками она не отличается, это обычная вилка, которой мы привыкли её видеть. Кладётся она слева. Как правило, у неё четыре зубца, а её размер — немного меньше тарелки.
Рыбная
По названию понятно, что она предназначена для всех рыбных блюд. Она немного короче закусочной, а число её зубцов равняется обычно четырём. Иногда она может изготовлена с небольшим углублением. Её место — рядом со столовой.
Для закусок
Омлет, бекон, тарталетки с курицей и грибами, фаршированные томаты или картофель, блинчики — для этого используется только закусочная вилка. Она немного меньше по размеру столовой. Её следует положить слева от рыбной.
Десертная
Её главные отличия — три зубца и небольшой размер. Предназначена для десертов, как понятно из названия — пирожные, мусс, пудинг, торт, пироги. При этом, когда сервируете стол, её следует положить сверху основной тарелки рукояткой влево.
Фруктовая
Если планируется подача фруктов или салатов из них, то следует заранее подумать о фруктовой вилке. Ею используют для употребления нарезанной дыни, яблок, апельсинов, крупных ягод, бананов. Её главное отличие от своих «собратьев» — два зубца.
Дополнительные вилки
Место этих приборов — рядом с теми блюдами, для которых их нужно использовать:
- Для лимона можно отдельно положить фруктовую вилку, если не предполагается подача фруктов.
- Для раскладки солёной рыбы (сельдь, скумбрия) необходима специальный прибор с двумя зубцами.
- Если на столе будут присутствовать шпроты, то для них сервируется вилка в виде лопаточки с перемычкой на конце.
- Длинная вилка с двумя зубцами — раки, омары, креветки, крабы, лобстеры.
- Необычная вилка с тремя зубцами, один из которых намного тоньше и острее — холодные коктейли из рыбы, мидии, устрицы.
- Вилка для пиццы имеет обычный вид, только она дополнительно оснащена круглым ножом.
- Прибор, в котором пять зубцов, один из которых расположен слева отдельно от других — спагетти.
Это далеко не все виды вилок, которые существуют, ведь время идёт и дизайнеры придумывают всё новые и новые модели, которые значительно облегчают употребление пищи и делают жизнь человека удобнее и комфортнее.
Кабели питания и разборные вилки
В некоторых случаях возникает потребность в приобретении шнура питания для ИБП или иной техники, работающей от сети. И порой не просто найти нужный шнур, не имея точного понимания какой разъем нужен.
Кабель питания компьютера
Кабель для ПК – это шнур, один конец которого имеет разъем IEC 320 C13, а размещенная на другом конце штепсельная вилка – СЕЕ 7/7 (Schuko). Применяется для соединения электрооборудования с разъемом C14 (компьютеров, сетевых устройств, силовых розеточных блоков, ИБП и другой техники) к эл. сети.
Кабель состоит из трех скрученных медных многожильных проводников с сечением 0,75 мм² в оболочке из поливинилхлорида и соответствует всем необходимым требованиям безопасности.
Оболочки кабеля — ПВХ черного цвета. Разъёмы выполнены из латуни и покрыты цинком. Так же применяется вместо провода для силовых розеток.
Кабель питания компьютера (Schuko+C13)
| Наименование | Код | Артикул | |
|---|---|---|---|
 | Cabeus PC-186-VDE-0.6M Кабель питания компьютера (Schuko+C13) (3×0.75), 0,6м | 9013c | PC-186-VDE-0.6M |
| | Cabeus PC-186-VDE-1.2M Кабель питания компьютера (Schuko+C13) (3×0.75). 1.2м | 9014c | PC-186-VDE-1.2M |
| | Cabeus PC-186-VDE-1.8M Кабель питания компьютера (Schuko+C13) (3×0.75), 1.8м | 2100k | PC-186-VDE-1.8M |
| | Cabeus PC-186-VDE-3M Кабель питания компьютера (Schuko+C13) (3×0.75), 3 м | 2101k | PC-186-VDE-3M |
| | Cabeus PC-186-VDE-5M Кабель питания компьютера (Schuko+C13) (3×0.75), 5 м | 2102k | PC-186-VDE-5M |
Кабель питания монитора
Кабель, с двумя разъемами на концах: IEC 320 C13 и IEC 320 C14. Один конец присоединяется к монитору, а второй – к блоку питания. Благодаря нему отпадает необходимость в эксплуатации лишнего провода питания.
Кабели питания монитор-компьютер предназначены для организации энергоснабжения мониторов и системных блоков компьютера.
Кабель питания монитор-компьютер
| Наименование | Код | Артикул | |
|---|---|---|---|
 | Cabeus PC-189-VDE-0.6M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75). 0.6м | 9015c | PC-189-VDE-0.6M |
| | Cabeus PC-189-VDE-1.2M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75). 1.2м | 9016c | PC-189-VDE-1.2M |
| | Cabeus PC-189-VDE-1.8M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75), 1.8 м | 2103k | PC-189-VDE-1.8M |
| | Cabeus PC-189-VDE-3M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75), 3 м | 2104k | PC-189-VDE-3M |
| | Cabeus PC-189-VDE-5M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75), 5 м | 2105k | PC-189-VDE-5M |
Разборные вилки питания
Разборные вилки питания – образующий компонент соединителя для подключения электрических приборов к сети питания. Электрические контакты вилок являются своего рода штырями.
Они обеспечивают надёжный контакт при допустимой величине тока и надёжную изоляцию токоведущих частей друг от друга. Разборный корпус позволяет многократно ставить и снимать вилки без ухудшения характеристик.
Они состоят из 3-х контактных разъёмов, предназначенных для различной силы тока.
Чётная цифра обозначает разъём «папа», а нечётная — «мама», число подходящего штыревого разъёма всегда больше. Например, C13 подойдет к C14.
Для примера на общераспространенных ИБП интегрирован разъем C14 для присоединения к нему разъёма С13 находящегося на кабеле.
IEC-320-C13 Вилка С13 разборная
IEC-320-C13 Вилка С13 в разборе
IEC-320-C14 Вилка С14 разборная
IEC-320-C14 Вилка С14 в разборе
| Наименование | Код | Артикул | |
|---|---|---|---|
| | Cabeus IEC-320-C13 Вилка С13 разборная, 10А, 250 V, черная | 9646c | IEC-320-C13 |
| | Cabeus IEC-320-C14 Вилка С14 разборная, 10А, 250 V, черная | 9647c | IEC-320-C14 |
Разъёмы IEC-320-C13 и IEC-320-C14
Разъем IEC-320-C13 используется для установки на эл. провода с последующим подключением к электрооборудованию, имеющему разъём IEC-320-С14.
Это трёхпроводные разъемы, на 10 А.
Они имеют широкое применение:
- для питания экрана ПК;
- наращивание кабеля;
- для силовых блоков розеток;
- для источников бесперебойного питания.
IEC-320-C19 Вилка С19 разборная
IEC-320-C19 Вилка С19 в разборе
IEC-320-C20 Вилка С20 разборная
IEC-320-C20 Вилка С20 в разборе
| Наименование | Код | Артикул | |
|---|---|---|---|
| | Cabeus IEC-320-C19 Вилка С19 разборная, 16А, 250 V, черная | 9648c | IEC-320-C19 |
| | Cabeus IEC-320-C20 Вилка С20 разборная, 16А, 250 V, черная | 9649c | IEC-320-C20 |
Разъёмы IEC-320-C19 и IEC-320-C20
Штекер IEC-320-C19 подключается к розетке IEC-320-C20 и наоборот.
Разъёмы C19 и C20 предназначены для сильноточных приложений, таких как источники бесперебойного питания или распределительные устройства. Они схожи с C13 и C14, но отличаются прямоугольной формой.
Разъемы IEC используются в качестве силовых соединителей для электрических приборов.
