Отзыв: Выключатель автоматический дифференциальный IEK АВДТ32 С16 30mA — Надёжная и нужная защита

Не знаю, нужно ли в отзыве писать подробно о назначении этого устройства, разве что очень коротко. Те, кто в курсе и так знает, а тем кто в такого рода технике не разбирается, может буде не всё понятно.
Купил я пару дифференциальных автоматов потому, что в щитке в новой квартире их не хватает, при доделке электрики нужно было добавить две группы.

Установку дифференциальных автоматических выключателей в квартирных щитках требуют сегодняшние нормы, хотя, по-моему, это в некоторых случаях лишнее. Я бы их ставил только для розеток ванной и может быть кухни. Но хуже от них особо не будет, так что пусть стоят.

Всё же напишу буквально одним предложением, что из себя представляет дифференциальный автомат: это защитное устройство, а котором кроме обычных теплового и электромагнитного расцепителя добавлен ещё дифференциальный, реагирующий на разницу тока в фазном и нулевом проводе. По-моему всё понятно и добавить больше нечего. Поэтому перейдём собственно к устройству.

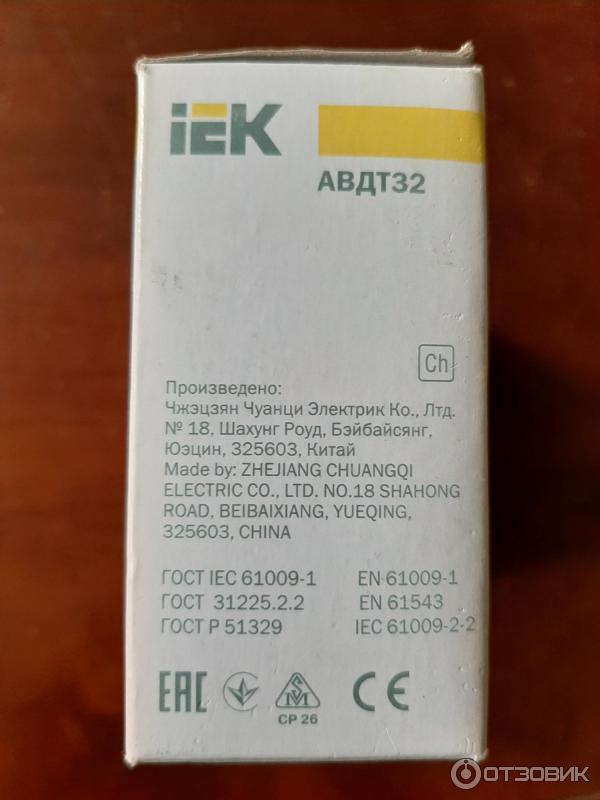

На упаковке есть ещё некоторая информация, отражающая характеристики устройства, которые важно знать при покупке. С16 — это характеристики защиты автоматического выключателя, где «С» это обозначение времятоковой кривой, а 16 — это номинал теплового расцепителя в Амперах. Ну а 30 mA это ток утечки, на который реагирует дифференциальный расцепитель. Выключатель с иными характеристиками для защиты бытовой розеточной сети не подходит, разве что В16, но в продаже он бывает реже и стоит он дороже. Если вам будут предлагать выключатель с иными характеристиками, значит вас просто хотят обмануть.

У данного аппарата есть один большущий минус, произведён он в Китае, хотя об этом и честно написано. Сама фирма IEK при этом российская, просто производство размещено в Китае. Увы, по части производства защитной электроаппаратуры, у Китая не очень хорошая репутация, чему виной местные бракоделы и халтурщики. Производить что-либо достойное по качеству они могут только под строгим контролем заказчика. Надеюсь, что фирма IEK за этим следит.
Почему я всё же купил именно IEK? В первую очередь, конечно, цена. Обошёлся один приблизительно в 800 рублей, в то время как автомат европейских производителей, скажем ABB, стоит почти 2 тысячи. Щиток целиком в этом случае будет приблизительно равен цене недорогого холодильника, что, согласитесь, совсем не дёшево.
Насчёт качества? Никаких вразумительных нареканий в адрес IEK я не слышал, а слухам и домыслам доверять не стоит.

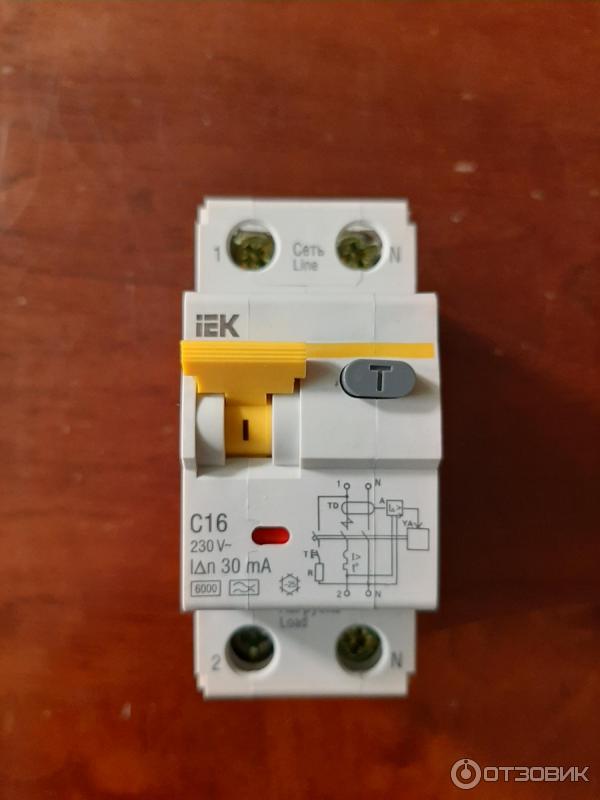

Сам дифференциальный автомат имеет привычный вид: он двухполюсный, модульный, шириной на 2 модуля с креплением на дин-рейку — всё как обычно.

На корпусе есть схема включения, из которой понятен принцип его устройства и работы. Ещё есть кнопка «тест» и меняющее цвет окошко во включённом и выключенном состоянии.

Корпус дифференциального автомата не разборный, так что понять, что там есть внутри не получится, не сломав его.

А жаль, я бы хотел заглянуть внутрь.
Самое интересное, что и работоспособность данного аппарата проверить на деле может и не получится, так как при нормальном состоянии электропроводки и электробытовых приборов ничего срабатывать не должно. И дай Бог, если так и будет. И честно сказать, у меня дома защита сработала в последний раз кажется лет 10 назад, тогда подвела китайская ёлочная гирлянда.
Удобство и лёгкость монтажа — это особенность всех модульных аппаратов. Диффавтомат IEK не исключение.

Его надо просто вставить в динрейку и поднять фиксатор вверх. Установка занимает считанные секунды. Вот приборы уже и на месте.

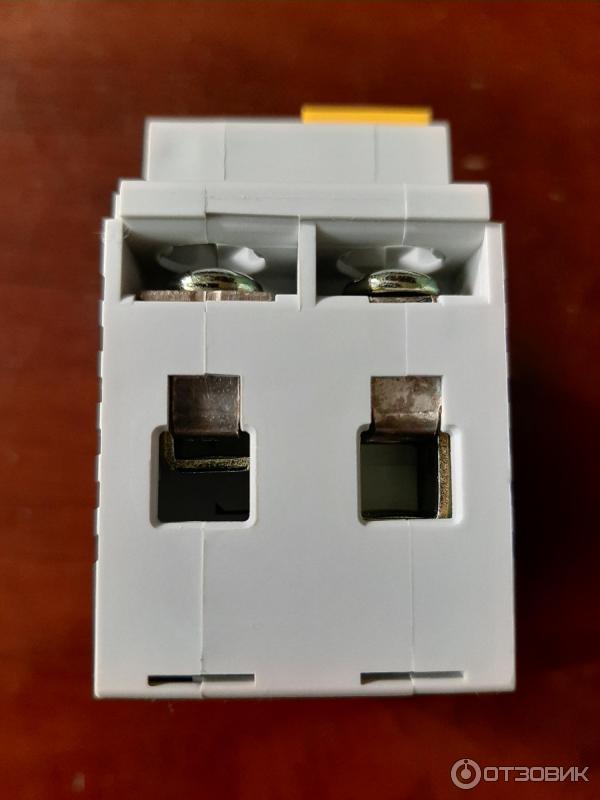

Осталось только подключить в соответствии со схемой кабели. Кстати, зажимы для проводов, это единственное, что можно визуально оценить.

И к этому элементу нареканий у меня точно нет.
Напоследок ещё скажу, что установка дифференциального автоматического выключателя возможна только там, где сеть трёхпроводная. Если у вас старый дом, построенный при советской власти и проводку вы не меняли, то об этом устройстве можете пока забыть.
Подводя итоги повторю, что единственный минус, за который я снижу оценку, это его китайское происхождение. Больше претензий у меня нет, а потому, к приобретению его рекомендую.

Автоматический выключатель дифференциального тока IEK АВДТ32 С50 100мА

Описание товара

Автоматический выключатель дифференциального тока IEK АВДТ32 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Дифференциальная защита при помощи выключателей ИЭК АВДТ 32 является наиболее эффективным и проверенным способом предотвращения поражения электрическим током и возникновения пожаров в результате короткого замыкания. Кроме того, выключатели АВДТ 32 позволяют избежать поражения электротоком в местах скопления выключателей электрического питания в случае его утечки на землю. Высокая степень износоустойчивости и отличные эксплуатационные характеристики делают автоматический выключатель дифференциального тока востребованным в самых разных помещениях от частных до многоквартирных домов и офисов.

Возможность работы АВДТ 32 в тестовом режиме позволяет провести проверку работоспособности выключения автоматического выключатели при утечке дифференциального тока.

Технические характеристики:

Преимущества автоматических выключателей дифференциального тока IEK АВДТ 32:

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +40 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки «Тест» для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
• Помехоустойчивая схема.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
• Энергоэффективная конструкция.

Автоматический выключатель дифференциального тока IEK АВДТ32 С50 100мА

Автоматический выключатель дифференциального тока IEK АВДТ32 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Дифференциальная защита при помощи выключателей ИЭК АВДТ 32 является наиболее эффективным и проверенным способом предотвращения поражения электрическим током и возникновения пожаров в результате короткого замыкания. Кроме того, выключатели АВДТ 32 позволяют избежать поражения электротоком в местах скопления выключателей электрического питания в случае его утечки на землю. Высокая степень износоустойчивости и отличные эксплуатационные характеристики делают автоматический выключатель дифференциального тока востребованным в самых разных помещениях от частных до многоквартирных домов и офисов.

Возможность работы АВДТ 32 в тестовом режиме позволяет провести проверку работоспособности выключения автоматического выключатели при утечке дифференциального тока.

Технические характеристики:

Преимущества автоматических выключателей дифференциального тока IEK АВДТ 32:

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +40 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки «Тест» для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
• Помехоустойчивая схема.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
• Энергоэффективная конструкция.

Электротехника

Электротехническое оборудование, приборы, инструменты все активнее входят в жизнь человека, делая ее комфортнее, безопаснее.

Торговый дом «Электростиль» 20 лет продает электротовары по прямым поставкам от ведущих российских и мировых производителей.

Покупателю предлагается электротехника:

• провода, кабели;
• светотехника;
• электрозащитные средства;
• трансформаторы;
• аккумуляторы;
• электродвигатели;
• сопутствующие электротехнические аксессуары.

Читать далее

Магазин инструментов

Мастер-любитель, электрик-профессионал может выбрать в каталоге ТД «Электростиль»:

• инструменты для опрессовки, резки, изоляции;
• электроинструменты;
• паяльное оборудование;
• оснастку, расходные материалы.

Здесь представлена продукция популярных брендов:

• Bosch;
• Makita;
• Bort,
• «Зубр»;
• «Инкар».

Чем мы лучше?

1. Ассортимент из 18 тыс. позиций, объединенных в 21 категорию.
2. Прямые договора с 5 крупнейшими российскими производителями электрооборудования.
3. Основной объем (70%) электротехники – от российских фирм-производителей, продукцию которых хорошо оценили покупатели.
4. Комплексные поставки электрооборудования и аксессуаров под запросы клиента.
5. Собственные склады с постоянно пополняемым запасом.
6. Сертифицированная продукция.
7. Скидки и отсрочки платежей для больших проектов.
8. Удобные информационные сервисы.
9. Быстрая, безопасная система заказа.

Ваши выгоды

Выбрав ТД «Электростиль», вы получите:

1. Экономию времени на поиск, сравнение характеристик и выбор электротехники или инструмента.
2. Уверенность, что заказанный товар будет получен в короткие сроки со складов ТД «Электростиль».
3. Экономию бюджета за счет низких цен на оборудование, приборы без накруток посредникам.
4. Гарантированно безопасный и качественный товар от официальных поставщиков.
5. Возможность комплексного заказа в одном стиле.

ТД «Электростиль» имеет склады и магазины в г. Омске и области (Калачинск, Оконешниково), Казахстане (Нур-Султан, Петропавловск).

Возможны розничные и оптовые покупки без ограничения объема.

Технические консультации по вопросам выбора, приобретения и эксплуатации электрооборудования менеджеры проведут в любой удобной для клиента форме:

• по телефонам;
• через форму обратной связи на сайте «Задайте вопрос»;
• по электронной почте.

Купить выбранную модель просто и быстро с помощью кнопок на сайте.

Доставка товара производится по г. Омску, а также в магазины в городах представительства ТД «Электростиль».

Лучшие дифавтоматы на 2021 год

Когда человек обустраивает дом или квартиру, то важно помнить о правильном подборе и монтаже электрических сетей. Поэтому предусмотрена установка 2 способов защиты: от короткого замыкания (КЗ) и от случайного прикосновения. Первая предотвратит возникновение непредвиденных обстоятельств, а вторая спасет жизнь человеку. Чтобы защититься от этих воздействий, достаточно подключить дифференциальный автомат.

Но подключение – это один процесс, ведь до этого события прибор важно правильно выбрать. Поэтому редакция сайта «ЯНашла» подготовила для Вас рейтинг лучших дифференциальных автоматов на 2021 год.

Дифференциальный автомат: целесообразность применения

При устройстве и реконструкции электропроводки профессионалы сходятся во мнении о целесообразности использования дифференциальных автоматических выключателей.

Дифференциальный автомат – это аппарат, который соединяет в одном корпусе два защитных устройства: автоматический выключатель и устройство защитного отключения (УЗО).

Дифференциальные автоматы относятся к предохранительным устройствам, которые защищают систему электроснабжения от замыкания, перегрузок в сети, а также от утечки тока. Чаще всего дифференциальные автоматы устанавливаются в распределительных электрических щитах. Используются в жилых домах, коттеджах, административных зданиях.

Дифференциальные автоматы необходимо устанавливать там, где в сети может создаться высокая нагрузка из-за подключения большого количества электроприборов.

Что обеспечит дифавтомат при возникновении короткого замыкания, перегрева электрической проводки или утечки на землю? Дифференциальный автомат в этих случаях создаст контролируемую линию.

Имеет дифавтомат преимущества и касательно установки. Он занимает меньше места в электрическом щитке и при установке дифференциального автомата отсутствует необходимость подбора УЗО, т.к. оно уже является составляющей автомата. Кроме того установка дифференциального автомата упрощает монтаж и сокращает количество точек присоединения проводов.

На что обратить внимание при выборе?

Чтобы выбрать дифференциальный автоматический выключатель, необходимо правильно рассчитать максимальную нагрузку электрического участка цепи с учетом планируемой установки всех электроприборов.

• Номинальное напряжение и количество фаз

Дифференциальные автоматические выключатели могут применяться в однофазных и трехфазных сетях переменного тока с напряжением 220 В и 380 В. Бывают одно-, двух-, трех- и четырех полюсными. Все эти характеристики можно увидеть на маркировке выключателя.

• Токовый номинал

По номинальному току для предотвращения перегрузки выпускаются от 6 до 63 А (6, 10, 16, 20, 25, 32, 40, 50, 63).

• Максимальное значение утечки тока

По току утечки выпускаются варианты с показателем от 10 до 100 мА. По отключающей способности при коротких замыканиях: от 4,5 до 6 кА.

• Разновидность УЗО

Самое главное назначение УЗО – это защита человеческой жизни от поражения электрическим током. Бывают УЗО электромеханические (не зависят от силы тока) и электронные (зависят).

Так же бывают селективные и противопожарные. Для установки в дифференциальных автоматах, установленных в жилых помещениях, достаточно, чтобы параметры по току утечки были от 10 до 30 мА. При использовании противопожарных УЗО параметры по току утечки — от 100 мА, что защитит от возгорания, но не защитит от поражения электрическим током.

Класс дифференциальной защиты определяет на какие утечки будет реагировать дифференциальный автомат. При выборе для квартир подойдут классы: АС – прекращает работу всей системы, как только обнаруживается утечка переменного тока на электрическом приборе или в сети; А — активируется, когда происходит утечка постоянного тока, подходит, если планируется подключение различной электронной техники.

• Дополнительная безопасность

Некоторый процент дифференциальных автоматов оснащается специальными блоками, которые отключают бытовую технику, когда происходит обрыв нулевого проводника. Если человек создает наиболее безопасные условия для эксплуатации электрического оборудования, то лучше всего купить именно эту модель.

Еще одна важная характеристика – скорость отключения, здесь все просто, чем она меньше, тем лучше, однако важно понимать, что максимальное значение – 0.3 секунды, продукцию с большим показателем брать не рекомендуется, так как она может не успеть отреагировать на проблему.

Рейтинг лучших дифавтоматов типа А

Отличная модель, которая предназначена для размещения в небольших помещениях. Корпус выполнен из качественного пластика, который не желтеет от воздействия ультрафиолетовых лучей. Обладает всеми необходимыми функциями защиты, что позволит эффективно защитить электрическое оборудование, а также человека от непредвиденной ситуации. Выпускается популярной компанией, которая отлично зарекомендовала себя на рынке.

Продается по цене 750 рублей.

• Высокое качество сборки;
• Надежность;
• Эффективность;
• Простая эксплуатация;
• Доступность.

Дифференциальный автоматический выключатель. Обзор.

Дифференциальный автоматический выключатель (дифавтомат) — это коммутационный аппарат предназначенный для защиты электрической цепи от сверхтоков, а так же от токов утечки.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

Другими словами дифавтомат — это устройство совмещающее в себе функции автоматического выключателя и УЗО.

У дифавтомата есть множество вариантов названий: автоматический выключатель дифференциального тока, дифференциальный автоматический выключатель, автоматический выключатель дифференциального тока и т.п.

Для чего нужен дифавтомат?

Как следует из определения дифавтомат выполняет следующие функции:

• Защита от сверхтоков, т.е. защищает электрическую сеть от перегрузок и коротких замыканий.
• Защита от токов утечки, т.е. обеспечивает защиту от пожаров и от поражения человека электрическим током.

В чем отличие УЗО от дифавтомата?

В отличие от УЗО, которое защищает электрическую сеть только от токов утечки, дифавтомат дополнительно обеспечивает защиту от перегрузок и коротких замыканий, и потому не требует дополнительной установки автоматического выключателя для своей защиты.

Устройство и принцип работы дифавтомата.

Как уже было написано выше дифавтомат представляет собой объединенные в общем корпусе автоматический выключатель и УЗО:

Для того что бы описать устройство и принцип работы дифавтомата необходимо в отдельности разобрать устройство и принцип работы автоматического выключателя, и УЗО, т.к. эти вопросы уже рассматривались в соответствующих статьях, здесь мы на этом останавливаться не будем.

Схемы подключения дифавтомата.

Подключение дифавтомата без заземления осуществляется по одной из следующих схем:

Подключение дифавтомата с заземлением осуществляется по одной из следующих схем:

При системе ТN-C-S (когда нулевой проводник разделяется на нулевой рабочий и нулевой защитный):

Подключение дифавтомата в трехпроводную однофазную и пятипроводную трехфазную электросеть, (так называемая система TN-S (когда нулевой рабочий и нулевой защитный проводники разделены):

ВАЖНО! В зоне действия дифавтомата нельзя объединять нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного дифавтомата, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленый провод на схеме).

Маркировка и характеристики дифавтоматов.

1. Марка дифавтомата
2. Типдифавтомата
3. Номинальный ток и характеристика срабатывания: цифра обозначает номинальный ток в Амперах — максимальный ток при котором дифавтомат способен длительно работать без аварийного отключения цепи, буква обозначает характеристику срабатывания — определяет диапазон срабатывания защиты дифавтомата, а так же время за которое это срабатывание происходит. Подробнее о характеристиках срабатывания читайте здесь.
4. ПКС— предельная отключающая способность дифавтомата. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный дифавтомат сохранив при этом свою работоспособность.
5. Номинальное напряжение— напряжение при котором дифавтомат способен длительно работать не теряя свою работоспособность.
6. Частота тока — частота тока сети на работу под которой рассчитан данный дифавтомат.
7. Дифференциальный ток— минимальный ток утечки при котором дифавтомат произведет отключение электрической цепи (указывается в миллиамперах);
8. Кнопка «ТЕСТ» — кнопка проверки работоспособности дифавтомата, при нажатии на нее дифавтомат должен отключать электрическую цепь.
9. Кнопка «ВОЗВРАТ» — кнопка «выскакивает» при срабатывании дифавтомата и до ее возврата в исходное положение, путем нажатия на нее, дифавтомат повторно не включается.

Выбор дифавтомата:

Выбор дифавтомата осуществляется по следующим критериям:

— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:

U_{ном. ДА}⩾ U_{ном. сети}

При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.

— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:

Таблица автоматических выключателей для однофазной сети 220 В

Таблица автоматических выключателей для трехфазной сети 380 В

— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.

— По дифференциальному току:

Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.

В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:

где: I_сети — ток сети (рассчитанный по формуле выше), в Амперах; L_{провода} — общая длина проводки защищаемой электросети в метрах.

Рассчитав ΔI_сети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔI_ДА:

ΔI_ДА⩾ ΔI_сети

Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА

Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются, как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.

В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.

— По типу исполнительного механизма:

Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.
