Автоматические выключатели А-3716 ФУ3
Автоматические выключатели А-3716 – аппарат, предназначенный для нечастых замыканий и размыканий электрической цепи и длительного прохождения по нему тока, а также для автоматического размыкания цепей при появлении в них короткого замыкания, перегрузок по току, падении напряжения ниже допустимого; при этом коммутация цепи происходит между механически перемещающимися контактами. Выключатели А3716 применяют для защиты электрических цепей переменного тока частотой 50 Гц, напряжением 660 В и постоянного тока напряжением 440 В от сверхтоков, а также пуска асинхронных короткозамкнутых двигателей.
Наши выключатели полностью идентичны выключателям дивногорского завода. Мы выпускаем А-3716 с номинальными токами от 16 до 160 ампер. Ток теплового расцепителя превышает номинальный ток выключателя на 15%.
Покупка автоматических выключателей А-3716 ФУ3
Автоматические выключатели
А-3716 (16А — 160А)
Цена указана с учетом НДС:
| А-3716 ФУ3(16А-63А) — | 2502,00 грн |
| А-3716 ФУ3 (80А-100А) — | 2502,00 грн |
| А-3716 ФУ3 (125А-160А) — | 2742,00 грн |
Доставка:
Продукцию отгружаем с понедельника по пятницу транспортными компаниями: Ночной экспресс, Новая Почта, Ин-тайм, Деливери, CAT, Автолюкс, Мост Экспресс, Гюнсел.
Заказать продукцию:
поставщик: ООО «Северная торговая компания»
тел: 067-64-63-882, 095-408-41-39, 0462-65-15-44
e-mail: info@ooo-stk.org, Skype: elena-promservis
Основные сведения о выключателе А-3716
| Номинальный ток: | 16А — 160А |
| Уставка по току срабатывания теплового расцепителя, А | +15% от номинального тока |
| Упаковка выключателей: | картонный ящик |
| Масса выключателя: | 4,8 кг |
| Габаритные размеры выключателя: | 335мм х 200мм х 120мм |
| Гарантийный срок: | 2,5 года со дня ввода в эксплуатацию |
Примечание:
1. РЦТ (расцепитель тепловой) для эксплуатации в районах умеренного климата откалиброваны для температуры окружающей среды +40 гр. по Цельсию.
2. Выключатели в зоне перегрузки срабатывают с обратно зависимой от тока выдержкой времени, а в зоне короткого замыкания — без выдержки времени.
Назначение автоматических выключателей А-3716
Внеочередных слов похвалы заслуживают автоматические выключатели А-3716 при сравнении преимуществ их использования по отношения к плавким предохранителям:
-в случае возникновения перегрузки или короткого замыкания автомат А-3716 отключает имеющиеся фазы в цепи, которую он защищает, что дает возможность предотвратить однофазную работу трехфазных двигателей;
-в значительной степени снижаются простои в силу того, что включить сработавший автоматический выключатель А-3716 гораздо оперативнее, чем заменить сгоревший предохранитель;
-включатели А-3716 имеют время-токовые характеристики срабатывания; данный факт гарантирует более совершенную защиту, в отличие от плавких предохранителей.
Преимущества выключателей А-3716
А – автоматический выключатель;
37 – порядковый номер разработки;
1 – обозначение величины выключателя: 160 А;
6 – обозначение числа полюсов выключателя – трехполюсный;
У – климатическое исполнение – для районов с умеренным климатом;
3 – категория размещения согласно ГОСТ 15150 – в помещении.
Устройство и принцип действия
Визуализируя выключатель А-3716, представим его из следующих основных сборочных узлов: оболочки, коммутирующего устройства (контактной системы), механизма управления, максимальных расцепителей тока, дугогасительных камер, искрогасителя, зажимов для присоединения внешних проводов к главной цепи выключателя и дополнительных сборочных узлов.
А-3716 является автоматическим выключателем с комбинированными расцепителями: электромагнитным (расцепителем максимального тока) и тепловым.
РЭ – электромагнитный расцепитель токов короткого замыкания;
РТЦ – тепловой расцепитель токов перегрузки;
РЭ – расцепитель электромагнитный, реагирующий на возникновение в защищаемой цепи тока короткого замыкания, равного или превышающего уставку на ток срабатывания. Такой расцепитель устанавливается на каждый полюс выключателя А-3716. Размыкание контактов обусловлено воздействием якоря электромагнита на механизм управления.
РТЦ – тепловой расцепитель выполнен отдельным блоком. Принцип действия РТЦ состоит в том, что при возникновении в цепи тока перегрузки, равного или превышающего величину уставки, происходит нагревание биметаллических пластин ТЦ. Ввиду разного коэффициента расширения металлов биметаллической пластины происходит изгиб в сторону отключающей рейки выключателя, что приводит к размыканию контактов.
Уставка РТЦ превышает номинальный ток расцепителя на 15 %, т.е. на выключателе 100 А устанавливают РТЦ на 115 А, на выключателе 160 А – 185 А и т.д. В условиях эксплуатации РТЦ не регулируется.
Уставки РТЦ калибруются от 1 до 11, что соответствует одиннадцати вариантам исполнения выключателя по номинальному току, т.е. калибровка «1» соответствует номинальному току 16 А; «2» — 20 А и т.д.
Включенный автоматический выключатель А-3716 в нормальном режиме работы длительно проводит ток в защищаемой цепи. Максимальный расцепитель срабатывает в случае достижения в защищаемой цепи тока значение равного или превышающего значения уставки по току срабатывания максимальных расцепителей тока в зоне токов перегрузки или короткого замыкания; выключатель отключает защищаемую цепь независимо от того, удерживается рукоятка выключателя во включенном положении или нет.
Условия эксплуатации
Выключатели рассчитаны для эксплуатации в следующих условиях (в умеренном климате):
—высота над уровнем моря — не более 1000м, допускается эксплуатация на высоте до 2000м, при этом нагрузка должна быть снижена на 10%;
—окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу выключателей;
—место установки выключателя — защищенное от попадания воды, масла, эмульсии;
-отсутствие непосредственного воздействия солнечной и радиоактивной радиации;
-отсутствие резких толчков, ударов и сильной тряски; вибрация мест крепления выключателя с частотой до 35 Гц при ускорении не более 0,5 g.
Покупка автоматических выключателей А-3716 в Украине
1. Заявка
Расставив все точки над «и» по наличию на складе необходимых автоматических выключателей А-3716, вы можете сделать заявку нашему менеджеру, используя для этого наши контактные данные:
- электронной почты: info@ooo-stk.org;
- тел./факса: 0462-65-15-44;
- моб.тел.: 067-64-63-882.
Учитывая педантичность нашего менеджера по продажам, сообщите более детальную информацию по Вашему заказу:
- Количество требуемых А-3716
- Точную маркировку выключателей;
- Ваши контактные данные:
- — контактное лицо;
- — телефон (факс, мобильный);
- — электронный адрес.
- Транспортную компанию для отправки продукции.
Получив заявку, менеджер оперативно предоставит Вам счет на оплату.
2. Оплата:
Оплата по счету осуществляется счет компании в течение 5 банковских рабочих дней. Если Вы не успели совершить платеж в положенный срок, уточните актуальность цены указанной в счете при его оплате.
Решив материальную сторону вопроса, просим предоставить доверенность и свидетельство плательщика НДС (если Вы таковым являетесь). Чем быстрее мы получим от Вас документы, тем оперативнее сможет отгрузить продукцию по Вашему адресу.
3. Отгрузка:
100 %-но оплаченные А-3716 буду отправлены в город, указанный в заявке. Доставка транспортными компаниями (Ночной экспресс, Новая почта, Автолюкс, Ин-тайм, Деливери или др.) возможна по всей территории Украины (Умань, Мукачево, Запорожье или др.)
На следующий день после отгрузки продукции, менеджер уведомит Вас о точной дате отправки товара, номер товаротранспортной накладной, количество мест, стоимость перевозки.
Наши А-3716 не только в Украине
Наша компания работает не только на территории Украины.
Наши интересы в Беларуси представляет компания — ООО «АЛИТАС электро»
Республика Казахстан тоже высоко оценила качество нашей продукции и удобство работы с нами. ООО «220 VOLT» — наш дилер в Казахстане.
Автоматические выключатели ВА 52-37
Отображение 1–24 из 32

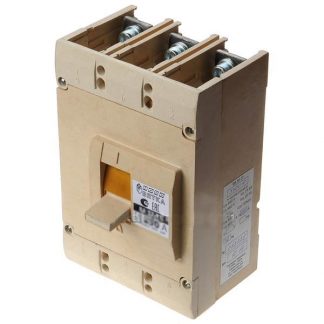

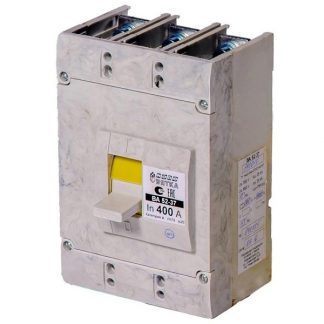

Автоматический выключатель ВА 52-37 исп-331810 400А
Автоматический выключатель ВА 52-37 исп-331810 400А
Автоматический выключатель ВА 52-37 исп-331810 400А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331210 400А
Автоматический выключатель ВА 52-37 исп-331210 400А
Автоматический выключатель ВА 52-37 исп-331210 400А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331110 400А
Автоматический выключатель ВА 52-37 исп-331110 400А
Автоматический выключатель ВА 52-37 исп-331110 400А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-330010 400А
Автоматический выключатель ВА 52-37 исп-330010 400А
Автоматический выключатель ВА 52-37 исп-330010 400А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом.
Автоматический выключатель ВА 52-37 исп-341810 400А
Автоматический выключатель ВА 52-37 исп-341810 400А
Автоматический выключатель ВА 52-37 исп-341810 400А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-341210 400А
Автоматический выключатель ВА 52-37 исп-341210 400А
Автоматический выключатель ВА 52-37 исп-341210 400А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимым расцепителем.
Автоматический выключатель ВА 52-37 исп-341110 400А
Автоматический выключатель ВА 52-37 исп-341110 400А
Автоматический выключатель ВА 52-37 исп-341110 400А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-340010 400А
Автоматический выключатель ВА 52-37 исп-340010 400А
Автоматический выключатель ВА 52-37 исп-340010 400А
Автоматический выключатель ВА 52-37 исп-331810 320А
Автоматический выключатель ВА 52-37 исп-331810 320А
Автоматический выключатель ВА 52-37 исп-331810 320А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331210 320А
Автоматический выключатель ВА 52-37 исп-331210 320А
Автоматический выключатель ВА 52-37 исп-331210 320А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331110 320А
Автоматический выключатель ВА 52-37 исп-331110 320А
Автоматический выключатель ВА 52-37 исп-331110 320А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-330010 320А
Автоматический выключатель ВА 52-37 исп-330010 320А
Автоматический выключатель ВА 52-37 исп-330010 320А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом.
Автоматический выключатель ВА 52-37 исп-341810 320А
Автоматический выключатель ВА 52-37 исп-341810 320А
Автоматический выключатель ВА 52-37 исп-341810 320А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-341210 320А
Автоматический выключатель ВА 52-37 исп-341210 320А
Автоматический выключатель ВА 52-37 исп-341210 320А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимым расцепителем.
Автоматический выключатель ВА 52-37 исп-341110 320А
Автоматический выключатель ВА 52-37 исп-341110 320А
Автоматический выключатель ВА 52-37 исп-341110 320А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-340010 320А
Автоматический выключатель ВА 52-37 исп-340010 320А
Автоматический выключатель ВА 52-37 исп-340010 320А
Автоматический выключатель ВА 52-37 исп-331810 250А
Автоматический выключатель ВА 52-37 исп-331810 250А
Автоматический выключатель ВА 52-37 исп-331810 250А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331210 250А
Автоматический выключатель ВА 52-37 исп-331210 250А
Автоматический выключатель ВА 52-37 исп-331210 250А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-331110 250А
Автоматический выключатель ВА 52-37 исп-331110 250А
Автоматический выключатель ВА 52-37 исп-331110 250А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-330010 250А
Автоматический выключатель ВА 52-37 исп-330010 250А
Автоматический выключатель ВА 52-37 исп-330010 250А
Трехполюсной с электромагнитным расцепителем, стационарного исполнения с ручным приводом.
Автоматический выключатель ВА 52-37 исп-341810 250А
Автоматический выключатель ВА 52-37 исп-341810 250А
Автоматический выключатель ВА 52-37 исп-341810 250А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимый расцепитель + свободные контакты.
Автоматический выключатель ВА 52-37 исп-341210 250А
Автоматический выключатель ВА 52-37 исп-341210 250А
Автоматический выключатель ВА 52-37 исп-341210 250А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + независимым расцепителем.
Автоматический выключатель ВА 52-37 исп-341110 250А
Автоматический выключатель ВА 52-37 исп-341110 250А
Автоматический выключатель ВА 52-37 исп-341110 250А
Трехполюсной с термоэлектромагнитным расцепителем, стационарного исполнения с ручным приводом + свободные контакты.
Автоматический выключатель ВА 52-37 исп-340010 250А
Автоматический выключатель ВА 52-37 исп-340010 250А
Автоматический выключатель ВА 52-37 исп-340010 250А
- Главная
- О фирме
- Каталог товаров
- Прайс-лист
- Сотрудничество
- Пресс-центр
- Контакты
- Вход
- Вы здесь:
- Главная
- Выключатели автоматические
- Выключатели серии А
Каталог продукции
Выключатели серии А
Автоматические выключатели А предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Автоматические выключатели серии A3700 предназначены для использования в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 Гц и до 380 В переменного тока частотой 400 Гц.
Серия А3700 состоит из четырех величин (1; 2; 3; 4) на номинальные токи 160, 250, 400 и 630 А.
Выключатели допускают нечастые пуски короткозамкнутых асинхронных двигателей. Выключатели выполняются с максимальной токовой защитой в зонах перегрузки и короткого замыкания. Расцепители токовой защиты выполнены на полупроводниковых и электромагнитных элементах. Автоматические выключатели выпускаются в двух основных исполнениях: для селективной защиты (с полупроводниковыми расцепителями) и токоограничивающие. Последние находят наибольшее применение. Основные технические данные токоограничивающих автоматических выключателей приведены в таблице 7. Габаритные размеры в зависимости от исполнения.
Широкое распространение в системах электроснабжения получили автоматические выключатели серии A3700. Они относятся к классу установочных автоматов на напряжение до 500 В (на переменном токе) и 220 В (на постоянном токе) и выпускаются на номинальные токи отключения от 50 до 600 А.
Автоматы изготавливаются пяти типоразмеров: А3760, А3710, А3720, A3730, A3740. Они снабжены тепловыми, электромагнитными или комбинированными расцепителями. Возможно исполнение без расцепителей (неавтоматический выключатель). Автоматы выполняются в однополюсном, двухполюсном и трехполюсном исполнениях и допускают 10000 коммутационных операции при номинальном токе и номинальном напряжении.
Основные технические характеристики автоматических выключателей показаны в таблице 1.
Табл. 1. Основные технические характеристики автоматических выключателей А3700
Номинальный ток, 1н, А
переменного тока, В
постоянного тока, В
Токовые уставки полупроводникового расцепителя, Ip, А
160; 200; 250 250; 320; 400 400; 500; 630
160; 200; 250 250; 320; 400 400; 500; 630
Без максимальных расцепителей тока
Токовые установки электромагнитных максимальных расцепителей тока, А, (*)
2500; 3200;4000; 5000; 6300
Предельная отключающая способность, b,кА
на постоянном токе 220 В и постоянной времени цепи 0,015 с
вставки полупроводникового расцепителя в зоне токов
Верхняя граница зоны селективности, кА
Износостойкость, циклов Вкл. — Откл.
Автомат А-3100 состоит из следующих основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для присоединения внешних проводов. Кожух выполнен из пластмассы и состоит из основания, на котором
смонтированы все части автомата, и крышки, привинчиваемой к основанию. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления. Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики. Они не свариваются и устойчиво работают без ухода. Опиловка и зачистка контактов не рекомендуется даже в тех случаях, когда их поверхность становится неровной, с наплывами серебра. Необходимо следить только за толщиной металлокерамического слоя и провалом контактов. Если толщина слоя или провал станут менее 0,5 мм, автомат для дальнейшей работы не пригоден. Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу деионизации и дробления дуги стальными пластинками.
Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата. Расцепитель максимального тока может быть:
- тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;
- электромагнитным, срабатывающим без выдержки времени при коротких замыканиях;
- комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях.
Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей. Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают; в эксплуатации их не регулируют.
Механизм управления автомата обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока. Так как контакты закрыты кожухом, коммутационное положение автомата указывается положением рукоятки: во включенном положении она занимает крайнее верхнее положение, в отключенном — крайнее нижнее, а в отключенном расцепителем — промежуточное. После срабатывания теплового реле автомат можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя. Время остывания теплового элемента не превышает: для автоматов А-3160 и А-3110 — 1 мин, А-3120—2,5 мин, А-3130 — 3 мин.
ВНИМАНИЕ: СЕРИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ А3100 СНЯТА С ПРОИЗВОДСТВА! Поставка автоматических выключателей этой серии возможна только из складских запасов.
Автоматические выключатели серии A3100 применяются в электроустановках напряжением 500 В переменного и 220 В постоянного тока.
Номинальный ток автомата, А
Тепловой или комбинированный расцепитель
Номинальный ток, А
Номинальный ток при установке автоматических выключателей в закрытых шкафах, А
Куплю КУПЛЮ ВА — 5543 ВА — 5541 А37 — 94 АВМ2М 10 — 20 630А 800А 1000А 1600А Э16 Э25 Э40
Куплю выключатели серии:
ВА5543 стац., ручной 1600А;
ВА5543 стац., электропривод 1600А;
ВА5543 стац., ручной 2000А;
ВА5543 стац., электропривод 2000А;
ВА5543 выдвижной, ручной 1600А;
ВА5543 выдвижной, электропривод 1600А; BB/TEL — 10 — 20/1000 046
BB/TEL — 10 — 20/1000 047
BB/TEL — 10 — 20/1000 048
BB/TEL — 10 — 25/1600
BB/TEL — 10 — 31, 5/2000
Блоки управления:
Блок питания BPTEL — 220 — 02A
Блок управления BUTEL — 220 — 05A
Блок управления BUTEL — 100/220 — 12 — 01А
Блок управления BUTEL — 100/220 — 12 — 03А АВ2М4СВ — 55 — 41 400а;
АВ2М4НВ — 53 — 41 400а;
АВ2М10С — 55 — 41 1000а;
АВ2М10Н — 53 — 41 1000а;
АВ2М10СВ — 55 — 41 800а;
АВ2М10НВ — 53 — 41 800а;
АВ2М15С — 55 — 43 1500а;
АВ2М15Н — 53 — 43 1500а;
АВ2М20СВ — 55 — 43 1500а;
АВ2М20НВ — 53 — 43 1500а СЭ16В 1600А и 1000А (э16вуз);
Э25В 2500А (э25вуз);
Э25С 4000А (э25суз);
Э40В 4000А (э40вуз);
Э40С 6300А (э40суз)КВТ 10 630;
КВТ 1 , 14 — 2, 5/160А
КВТ 1 , 14 — 2, 5/250А
КВТ 1 , 14 — 4/400А
КВТ2 1, 14 — 5/630А
КВТ2 1, 14 — 6, 3/1000А
КВ1 160А
КВ1 250А
КВ1 400А.
Контакторы: Ктп — 121; Ктп — 6023; Ктп — 6033; Ктп — 6043; Ктп — 6053. Кпв — 603; Кпв — 604; Кпв — 605; Км — 100; Км — 2343. Ктпв — 622; Ктпв — 623; Ктпв — 624. Кт — 6012; Кт — 6013; Кт — 6022; Кт — 6023; Кт — 6033; Кт — 6043; Кт — 6053; Кт — 6055; Кт — 6063; Кт — 6623 самовывоз по всей России Белоруссии и Казахстана. Наличный расчёт . И без нал
Продам контактор КНТ-465 к-д новый в упаковке
Продам контактор КНТ — 465 к — д 1шт новый в зав упак.2016год.
Продам автоматические выключатели
Продам автоматические выключатели
| Отправить сообщение на E-mail автора объявления БЕСПЛАТНО! |  |
| Алексей (Поиск объявлений от Алексей) пишет: 16-03-2020 13:32 Куплю автоматические выключатели Куплю автоматические выключатели Продам Автоматические выключатели ВА88-40 и ВА88-43 на 630а и 1000а Продам Автоматические выключатели ВА88-40 и ВА88-43 на 630а и 1000а Продам Выключатели А3792БУ3 , с приводом, 630А, 660В Продам Выключатели А3792БУ3 , с приводом, 630А, 660В, в заводской упаковке , новый, с паспортом, 2003г — 2шт
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
