Автоматические и неавтоматические замками лифтов — часть 1

Автоматическими замками лифты оборудуются для того, чтобы запереть двери шахты, если кабина поднялась выше или опустилась ниже уровня посадочной (загрузочной) площадки на 150 мм и более

Неавтоматические замки удерживают двери шахты в закрытом положении Рассмотрим устройство и работу автоматических и неавтоматических замков лифта модели КМЗ 1958

Автоматическими называются такие замки (рис 1 справа), которые без участия пассажира автоматически запирают двери шахты при уходе кабины с этажа Неавтоматические замки (рис 1 слева) снабжены ручками, при помощи которых отпирают двери шахты вручную

Автоматический замок, состоящий из ригеля 14, внутреннего 16 и внешнего 21 рычагов, жестко укрепленных на оси, смонтирован в металлическом или капроновом корпусе Устанавливается автоматический замок на площадке портала В полке притворного стояка 25, а также в притворном уголке 24 двери шахты имеются отверстия для прохода ригеля

Когда кабина находится на этаже дверь шахты не заперта, так как механической отводкой рычаг 21 повернут вокруг оси по

часовой стрелке и ригель внутренним рычагом 16 отведен в правое положение Перекрывавший до этого полки притворного уголка двери шахты и притворного стояка конец ригеля теперь утоплен или находится заподлицо с этой полкой и дверь шахты можно открыть. При уходе кабины с этажа на 150 мм и более ролик 20 сходит с лыжи механической отводки под действием пружины 18 (на рис. 1,а виден конец этой пружины, который находится в регулировочном отверстии корпуса замка), ригель входит в отверстие притворного уголка шахты и запирает ее Теперь дверь отпереть снаружи шахты невозможно, так как при повороте ручки 2 с обратной стороны двери шахты рычаг 23 будет упираться в конец ригеля

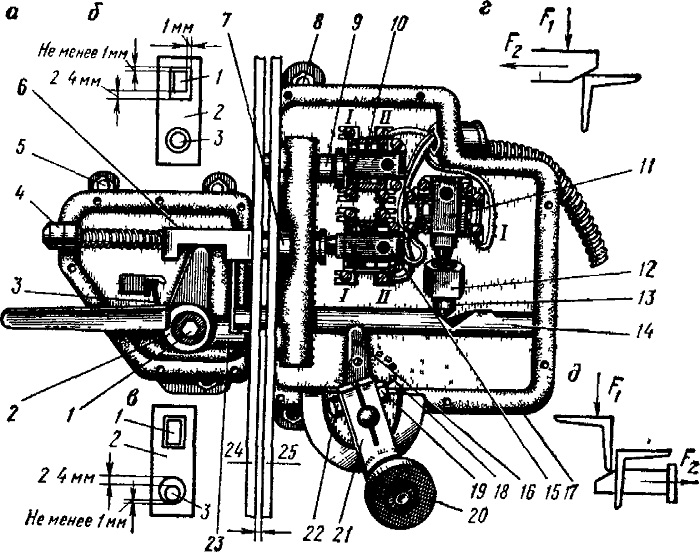

Рис. I. Автоматический и неавтоматический замки дверей шахты лифтов модели КМЗ-1958.
а — конструкция, 1 — болт для крепления ручки, 2 — ручка внутренняя;
3 — пружина, 4 — ограничитель хода засова, 5 — болт для крепления неавтоматического замка, 6 — засов, 7 — упор, 8 — болт для крепления автоматического замка, 9 — упор, 10 — блок контакт контроля притвора двери шахты, И — блок контакт контроля запирания двери шахты автоматическим замком, 12 — держатель упора, 13 — упор, 14 — ригель, 15 — блок-контакт контроля запирания двери шахты неавтоматическим замком, 16— внутренний рычаг автоматического замка, 17 — корпус замка, 18 — пружина 19 — гайка для фиксирования положения стяжного болта, 20 — резиновый ролик, 21 — внешний рычаг автоматического замка, 22 — стяжной болт, 23 — рычаг неавтоматического замка, 24 — полка притворного уголка двери шахты, 25 — полка уголка притворного стояка,
6 — отверстия в уголке притворного стояка, 1 — засов неавтоматического замка; 2 — полка уголка притворного стояка, 3 — ригель, в — отверстия в полке притворного уголка двери шахты, 1 — засов неавтоматического замка, 2— полка притворного уголка, 3 —ригель, г — силы, действующие на засов неавтоматического замка при закрывании двери,
д — силы, действующие на упор и шток блок контакта контроля притвора двери шахты

Читать еще:  Монтаж выключателя цвет проводов

Неавтоматический замок, состоящий из засова 6, наружной и внутренней ручек 2 с рычагом 23, смонтированных в металлическом чли капроновом корпусе, установлен на площадке двери шахты. В притворном уголке 24 двери шахты и в притворном стояке 25 устроены отверстия для прохода засова. Конец засова имеет скос, выполненный под углом 45°, обращенный к притворному стояку (рис. 1,г).

При открытой двери шахты (кабина находится на данном этаже) засов выступает за пределы притворного уголка двери шахты и перекрывает притворный стояк. Дальнейшее перемещение засова под действием пружины ограничивается ограничителем

4 хода засова, укрепленным на конце хвостовика засова.

При закрывании двери шахты засов (рис. 1,г) сначала касается скошенной частью угла притворного стояка. Далее под действием приложенного к двери шахты усилия засов перемещается в сторону сжатия пружины (влево, в сторону действия силы F2). При дальнейшем закрывании двери шахты торец засова сравнивается с поверхностью торцовой полки притворного стояка, скользит по этой поверхности и, остановившись напротив отверстия, под действием сжатой пружины входит в это отверстие. Таким образом, дверь шахты будет удерживаться в закрытом положении и может быть открыта только после поворота ручки 2 с этажной площадки или из кабины.

В процессе эксплуатации в результате осадки дверей шахты или по какой-либо другой причине засов неавтоматического замка или ригель могут не войти в соответствующие им отверстия и дверь окажется после ухода кабины с этажа незапертой, а при нахождении кабины на этаже она после прикрытия откроется. Чтобы этого не случилось, каждый замок контролируется блокировочным контактом (блок-контактом), включенными в цепь управления лифтом. Если какой-либо контакт находится в разомкнутом положении, при нажатии кнопок приказа или вызова кабина в ход не пойдет.

Исправность действия автоматического замка контролирует блок-контакт 11 (на электрических схемах лифтов ДЗ). Его размыкающий контакт (P-контакт) включен в цепь управления лифтом. Когда ригель входит в отверстие притворного уголка двери шахты (дверь шахты заперта), упор 13 (см. рис. 1,а) и шток блок-контакта находятся в опущенном положении в выемке ригеля, его размыкающий контакт 1, I замкнут. Если по какой-либо причине (поломка пружины, затирание, осадка двери шахты) после освобождения рычага 21 ригель не войдет в отверстие притворного уголка двери шахты или войдет не полностью, контакт останется в разомкнутом положении и кабина в ход не пойдет, так как выемка ригеля будет находиться в стороне и упор 13 будет находиться на цилиндрической поверхности ригеля, т. е. в поднятом положении.

При отпирании двери шахты (ригель выходит из отверстия в притворном стояке двери шахты) упор 13 перемещается по скосу в выемке ригеля вверх, действует на шток блок-контакта и последний размыкает электрическую цепь управления лифтом.

Исправность неавтоматического замка контролирует блок-контакт 15 (на электрических схемах лифтов ДЗ), который

исключает возможность пуска кабины лифта в ход при открытой двери шахты. Его замыкающий контакт (Р-контакт) включен в цепь управления лифтом. Если он не замкнут, то при нажатии кнопки вызова или приказа аппараты, подающие напряжение на электродвигатель, не срабатывают. При закрывании двери шахты, входящий под действием пружины в окно притворного стояка 25, засов давит на упор 7, который вместе со штоком блок-контакта 15 перемещается вправо, и контакт II замыкается.

Блок-контакт 10 (на электрических схемах лифтов ДДШ) контролирует притвор двери шахты и включен также в электрическую цепь управления лифтом. При закрывании двери шахты торцовая полка уголка сначала касается скошенной части упора (см. рис. 1, д), далее под действием приложенного к двери шахты усилия на закрывание упор перемещается в сторону сжатия пружины блок-контакта (вправо). При дальнейшем закрывании двери, когда засов входит в отверстие притворного стояка, упор не перемещается, под действием пружины блок-контакта он прижат к полке притворного уголка двери шахты, контакт II блок-контакта 10 замкнут и лифт готов к работе.

Автоматическими и неавтоматическими замками оборудуют все двери шахты лифтов с наружным вызовом порожней кабины, через которые осуществляются вход я выход пассажиров в кабину, а также погрузка или выгрузка грузов. Все автоматические и неавтоматические замки снабжены блок-контактами, причем все контакты ДШ и ДДШ включены последовательно. Отдельную электрическую цепь образуют последовательно соединенные контакты ДЗ. Иногда их включают последовательно с контактами ДШ и ДДШ. Таким образом, при размыкании любого из этих контактов кабину в ход пустить невозможно.

На рисунках 1, б и 1, в даны установочные зазоры, которые необходимо соблюдать при установке новых и регулировке старых замков, чтобы исключить возможность заедания засова или ригеля при входе в соответствующие им отверстия в притворном стояке 25 или в притворном уголке 24 двери шахты, так как она в процессе эксплуатации лифта осаживается. Указанные неисправности обычно приводят к перебоям в работе лифта, так как засовы неавтоматических или ригели автоматических замков не будут взаимодействовать с блок-контактами. На рис. 1, б видно, что зазоры между засовом неавтоматического замка и кромками отверстия в притворном стояке должны быть: 2—4 мм снизу, не менее 1 мм сверху.

Зазоры между ригелем и кромками отверстия в притворном уголке двери шахты (рис. 1, в) должны быть: 2—4 мм сверху, не менее 1 мм снизу. Зазор между притворной планкой двери шахты и притворным стояком должен быть не более 2 мм.

Что такое аварийный выключатель дверей

Группа: New
Сообщений: 2
Регистрация: 21.8.2012
Пользователь №: 160564

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

ПУЭ 5.3.31. При наличии дистанционного или автоматического управления электродвигателем какого-либо механизма вблизи последнего должен быть установлен аппарат аварийного отключения, исключающий возможность дистанционного или автоматического пуска электродвигателя до принудительного возврата этого аппарата в исходное положение.

ТИПОВАЯ ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ В УСТАНОВКАХ СОБСТВЕННЫХ НУЖД ЭЛЕКТРОСТАНЦИЙ
СО 34.45.509-2005

1.2. Вблизи места установки электродвигателей, имеющих дистанционное или автоматическое управление, должна располагаться кнопка аварийного отключения. Аварийной кнопкой разрешается пользоваться только для экстренной остановки электродвигателя. Кнопки аварийного отключения должны быть защищены от случайных или ошибочных действий и опломбированы. Контроль за сохранностью пломб должен осуществлять дежурный персонал электрического цеха.

Сообщение отредактировал HVAC — 5.10.2012, 10:22

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

ГОСТ Р МЭК 60204-1-2007 Безопасность машин. Электрооборудование машин и механизмов.

Пульты должны быть оснащены отдельными четко идентифицируемыми средствами реализации на машине функции «Стоп» или функции отключения всех движений, ведущих к созданию опасной ситуации. Органы управления этими функциями не должны иметь обозначений функций систем аварийной остановки, однако через функцию «Стоп» на машине может быть реализована функция «Аварийный стоп».

Машина с дистанционным пультом управления должна быть оборудована средствами автоматической остановки и предотвращения потенциально опасных операций в следующих случаях:

— если получен сигнал на остановку;

— если обнаружено нарушение в дистанционной системе управления;

— если команда (включающая, в том числе и сообщение о нормальной работоспособности связи) не может быть определена в период предварительной задержки перед исполнением (приложение В), за исключением решения машиной задачи предпусковой подготовки вне зоны действия пульта, где опасные ситуации принципиально не могут наступить.

Читать еще:  Выключатель вби м30 34у 1122 л

Группа: New
Сообщений: 2
Регистрация: 21.8.2012
Пользователь №: 160564

Следовательно, возле каждого электродвигателя должна быть кнопка экстренного отключения.

Уточню, речь идёт об комплексе очистных сооружений. Ставить свою кнопку на каждый из десятка дренажных насосов, мощностью 0,37кВт — занятие дорогое.

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

ГОСТ 12.2.009-99
СТАНКИ МЕТАЛЛООБРАБАТЫВАЮЩИЕ
Общие требования безопасности

5.3.2 Органы управления, выполняющие функции командных устройств выключения (остановки) станков, в том числе аварийные командные устройства, должны обеспечивать выключение всех подключенных к станкам устройств, дальнейшая работа которых может представлять опасность для работающего.

Кнопка «СТОП» аварийного отключения должна иметь выступающий грибовидный толкатель увеличенного размера.

Рекомендуется под кнопкой «СТОП» наносить на крепежной поверхности круг желтого цвета.

Следовательно, возле каждого электродвигателя должна быть кнопка экстренного отключения.

Уточню, речь идёт об комплексе очистных сооружений. Ставить свою кнопку на каждый из десятка дренажных насосов, мощностью 0,37кВт — занятие дорогое.

Возле каждого электродвигателя должна быть не «кнопка», а так называемый «ремонтный выключатель». Это требование ПУЭ и относится к силовой части электропитания двигателей. Это нужно в основном для осуществления ремонта, а не для экстренной остановки.
Дополнительно к этому на щите управления (не возле двигателей) некоторые из отраслевых стандартов регламентируют установку именно кнопок аварийного отключения. Они относятся уже скорее к автоматике электропитания двигателей. Вот это уже не для ремонта. Это для экстренной остановки.

Первое требование обязательно. А второе — смотря для какого оборудования.

Сообщение отредактировал HVAC — 5.10.2012, 10:45

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

Вот такой ремонтный выключатель надо ставить возле двигателя по ПУЭ:

А вот такую кнопку аварийной остановки с фиксацией обычно ставят на щитах управления или на машинах:

Сообщение отредактировал HVAC — 5.10.2012, 10:58

Группа: Участники форума
Сообщений: 529
Регистрация: 9.12.2010
Из: Kiev
Пользователь №: 85024

Группа: Участники форума
Сообщений: 91
Регистрация: 1.9.2010
Из: Волгодонск
Пользователь №: 70406

Группа: Участники форума
Сообщений: 857
Регистрация: 27.4.2008
Пользователь №: 18181

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

В каждой конкретной машине, установке, есть свои различные опасности. Потому и в разных отраслевых станадртах, инструкциях есть свои требования о необходимости этих кнопок.
Оператор не сможет выключить автомат, т.к. автоматы стоят в закрытых электрощитах, в которые у операторов нет доступа. Оператор даже вообще может не знать, где находится этот электрощит.
Если кнопка будет на расстоянии, то в аварийной ситуции потеряется время. Например одежду человека «накрутило» на вращающийся механизм. Если выключить быстро — отделается испугом. Если промедлить — увезут в морг. То же касается порчи оборудования, продукции.

Но это в общем, а для дренажныз насосов 0,37 кВт кнопки наверное на фиг не нужны, если нет соответствующих отраслевых инструкций, говорящих обратное.

Сообщение отредактировал HVAC — 10.10.2012, 16:26

Группа: Участники форума
Сообщений: 1337
Регистрация: 24.5.2010
Из: Москва
Пользователь №: 58149

Спорное утверждение. дренажные насосы обычно сами в себе, т.е. управляются поплавковыми выключателями, установленными в насосе. И как ранее было написано, автомат,который обеспечиает защиту питающей линии насоса может быть черт знает где , а чтобы обслужить насос нужно его в первую очередб обесточить. Вот в этом случае и поможет местный выключатель безпасности( он на картинке сверху — слева), которым можно разорвать питающую цепь и уже спокойненько ковыряться в насосе.
Если же насосы резервируемые и работают от отдельных датчиков уровня ( не встроенных в насос или непосредственно не подключенных к нему), то обычно есть щит автоматизации, в котором реализован механизм АВР насосов и управление от датчиков уровня. В этом ящике и реализуется механизм отключения от сети и тогда при помощи этого механизма и отключаете насос, только при этом нужно повесить табличку — не включать, а то этого еще и в журнале прописать наряд на работы, чтобы все знали, что насос отключен не просто так, а вы производите работы.

Сообщение отредактировал Rus75 — 12.10.2012, 8:31

Группа: Участники форума
Сообщений: 715
Регистрация: 12.5.2009
Пользователь №: 33391

Распоряжение или тем более наряд не нужны. Такого рода работы обычно входят в Перечень работ, выполняемых в порядке текущей эксплуатации.
