Ремонт пульта от радиорозеток из OBI

Итак, продолжу любимую тему — ремонт копеечного ширпотреба. )

В этот раз — пульт от радио розеток из OBI:

Набор из трех таких розеток и пульта стоит 599р, что дешевле чем один только пульт из такого набора:

Разница только в том, что у этих розеток из OBI переключателем на корпусе нельзя менять каналы (его просто нет).

Пульт я сломал сам! )

Батарейка стала подсаживаться, и я ради интереса развинтил пульт:

И подключил крокодилами к внешнему блоку питания, чтобы посмотреть как он работает на полном напряжени, вот так:

Да вот беда — тогда там были разболтанные китайские крокодилы, и один крокодил слетел, и закоротил что-то.

После этого пульт перестал работать, при нажатии на кнопки лампочка больше не загоралась, зато сильно грелась микросхема на самом пульте:

Обычно в таких устройствах стоят такие дешевые парные микросхемки: одна (наприер PT2264) ставится в пульт, а парная ей (например PT2272) ставится в приемник:

Одна из них передает радио коды и имеет входы для кнопок пульта, другая — принимает коды и имеет выходы для включения чего-нибудь, а так же они имеют несколько выходов для изменения кодировки сигнала, замыкая которые в разных комбинациях, можно сделать так, чтобы конкретный пульт понимал только определенный приемник.

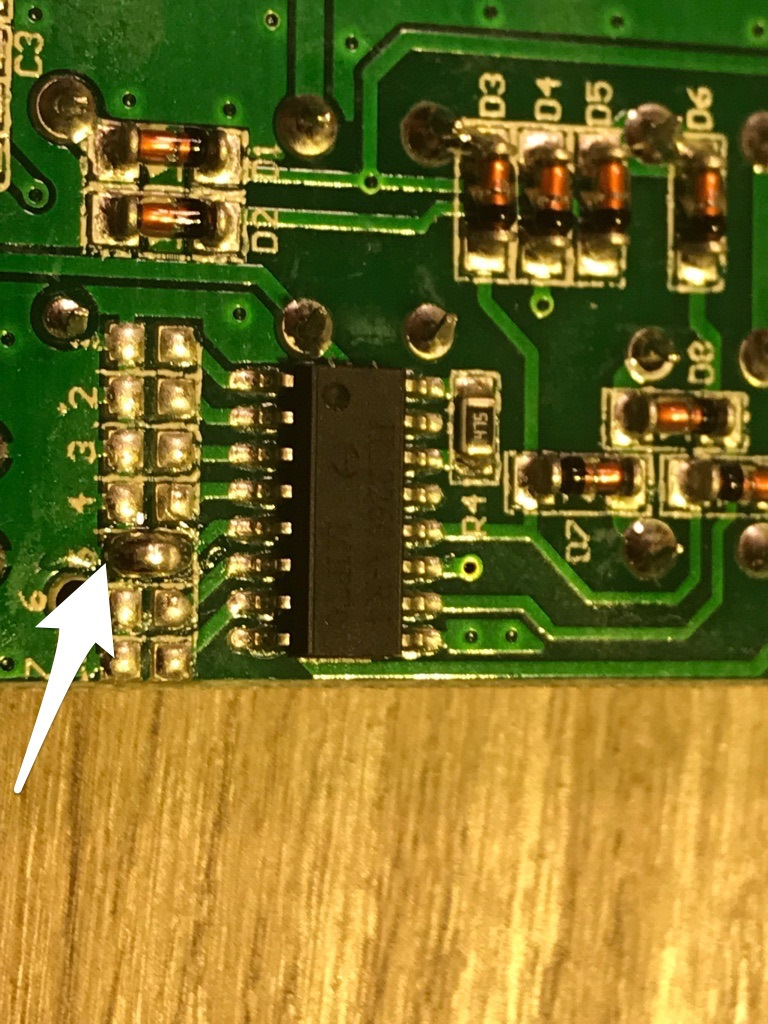

Вот так замыкаются эти контакты:

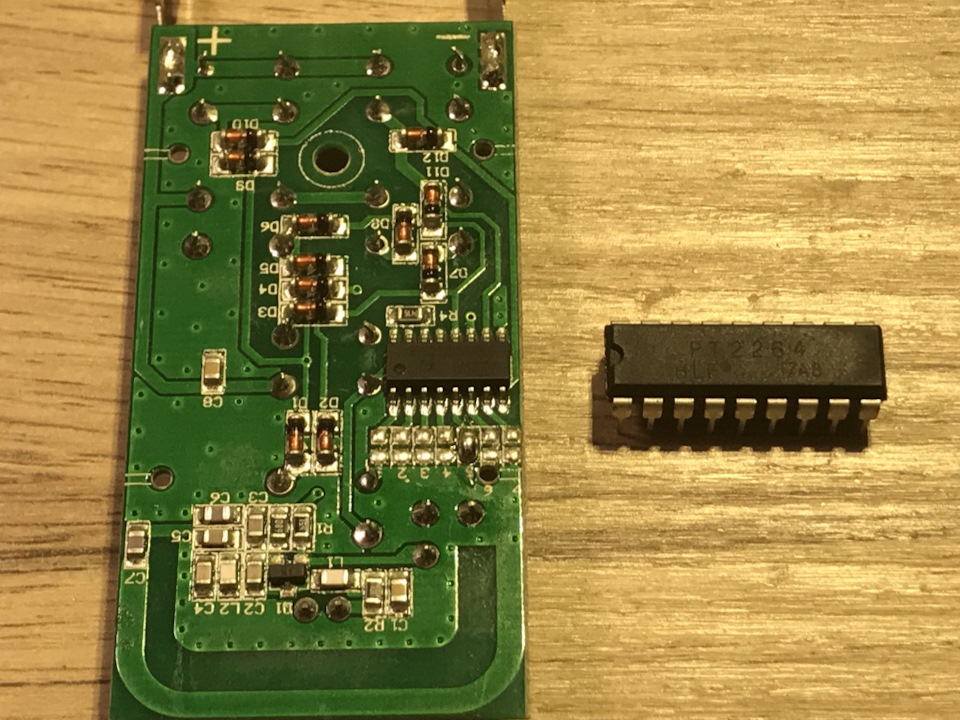

На приемнике в розетке:

Если замкнуть другую комбинацию на пульте, он больше не будет управлять моими розетками, пока я на них не изменю комбинацию тоже.

Впрочем, количество комбинаций невелико, а количество дешевых пультов и розеток или реле к ним огромно — соседушки вполне смогут, не ведая того, включать или выключать вашу лампу своим пультом! )

В принципе, можно было бы купить такой же новый набор пульт + розетки в OBI, и перепаять там пульт под мои. Но пульт управляет максимум тремя розетками — у меня осталось бы еще три неиспользованных, или пришлось бы их дублировать — чтобы по две розетки включалось. Но смысл?

Поэтому я решил починить пульт, благо микросхем этих валом везде, стоят они недорого.

Вот даташиты, где рассказано про их устройство, и есть примеры подключения:

Но возникла одна проблемка — оказалось что в пульте стоит нестандартная и редкая микросхема:

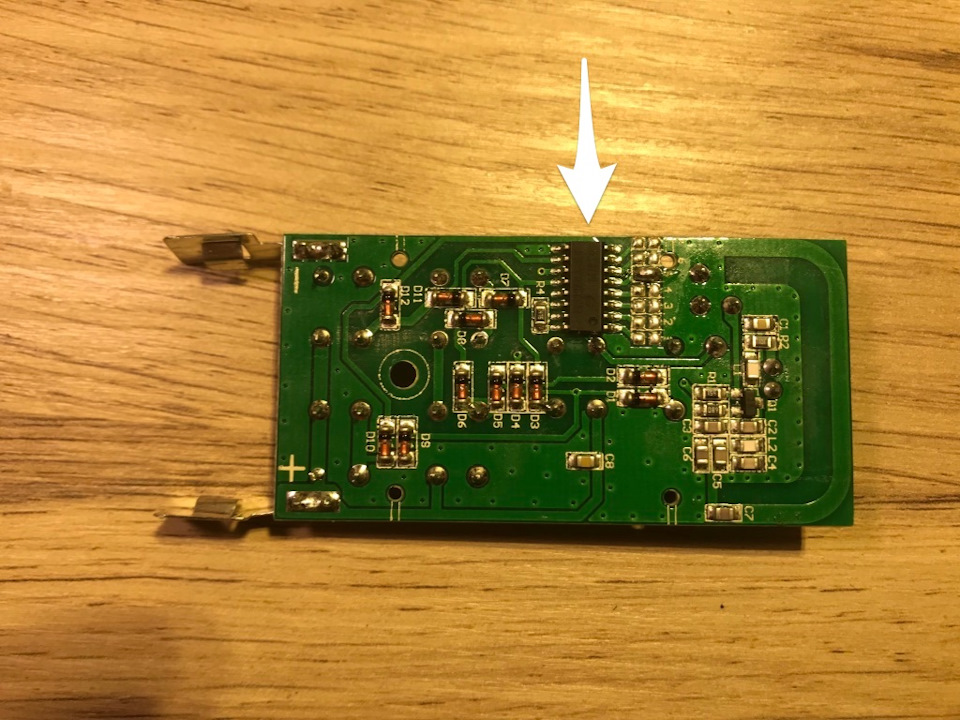

Пульт маленький, в нем использована нестандартная маленькая микросхема, в сравнении с которой стандартная просто огромна! ))

И выводы ее по даташиту немного отличаются от тех же PT.

И найти такие маленькие микросхемки оказалось непросто.

Я нашел всего три предложения на Алиэкспресс, из них лишь одно, где можно было купить такие поштучно.

Купил две на всякий случай — по 10 рублей. ))

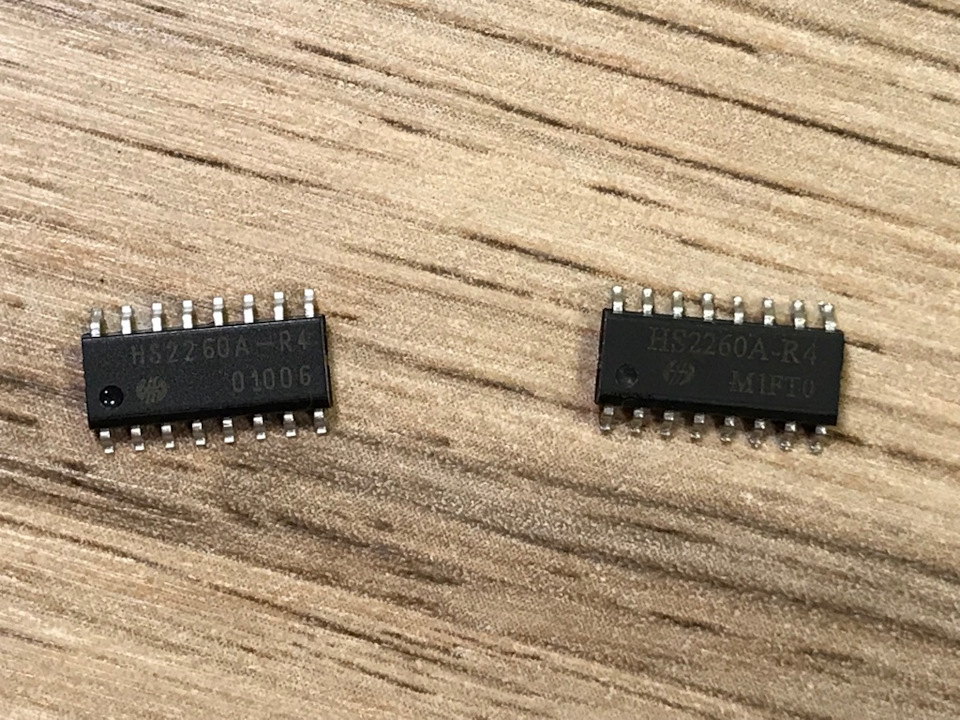

Вот такие микросхемы:

Немного информации, плюс даташит на китайском! )

А вот здесь я их купил:

Шли очень долго — полтора месяца!

А ремонт занял 5 минут! ))

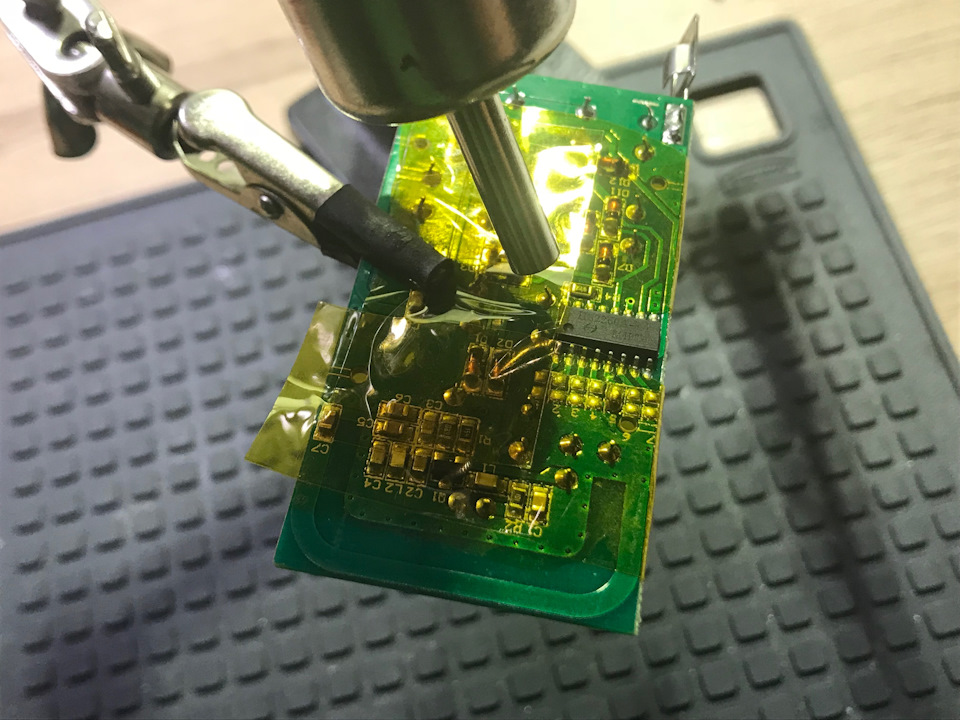

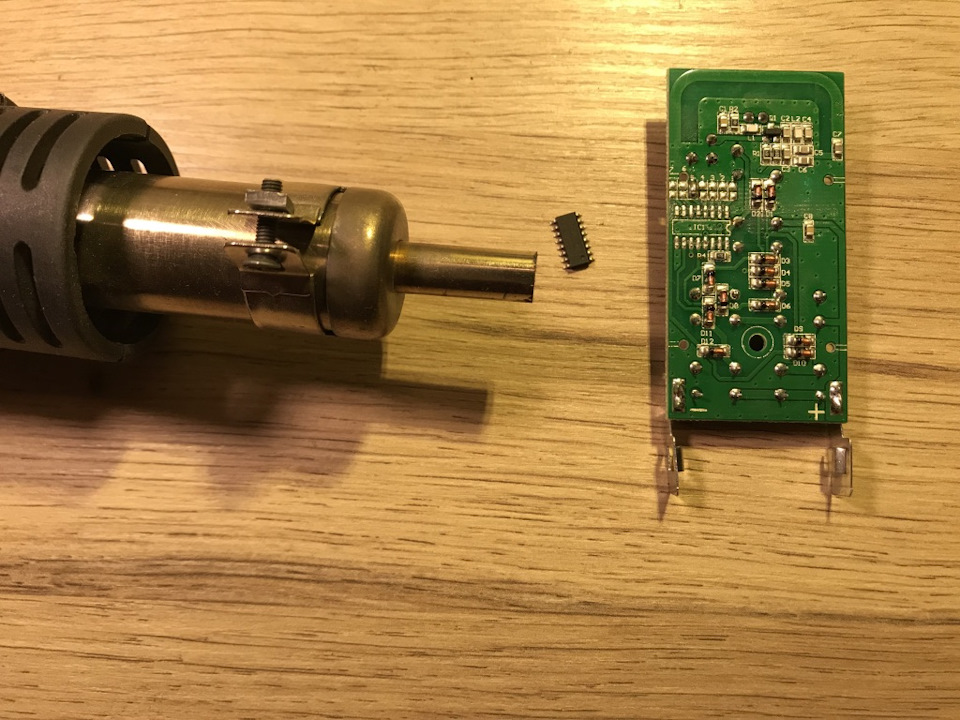

Заклеиваем все вокруг термоскотчем и сдуваем феном от паяльной станции 825D+ старую микросхемку:

Затем немного флюса добавляем, и опытные паяльщики могли бы запаять обратно феном, но я паяю каждую ножку отдельно маленьким жалом — с моей любимой станцией на картриджах T12:

Потом промываем от флюса, и ремонт завершен:

Пульт снова работает! ))

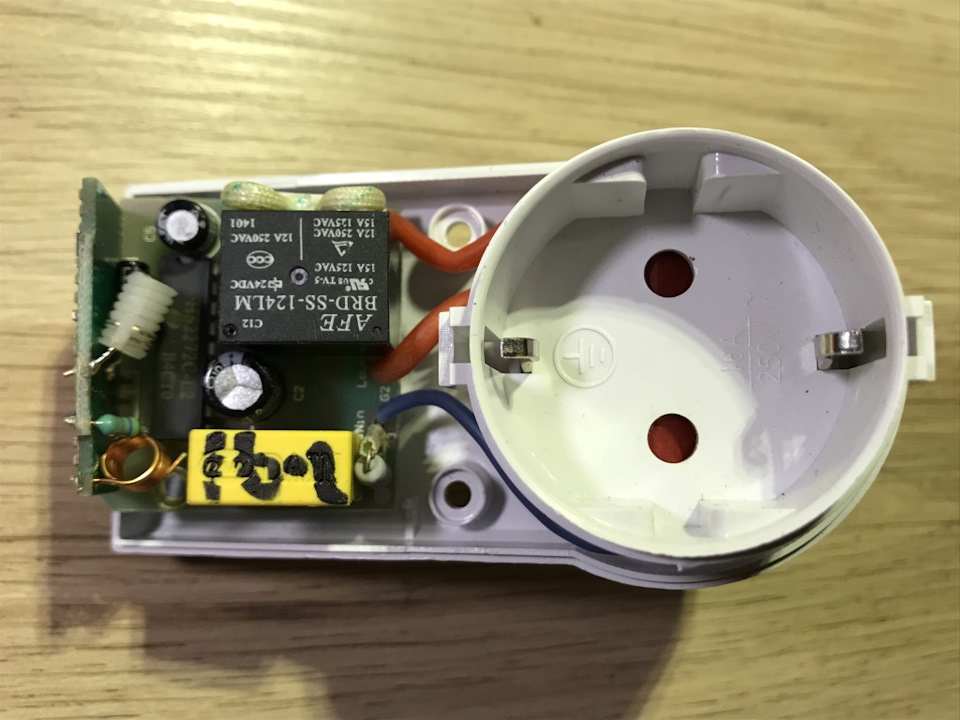

Еще фото внутренностей розетки:

К счастью, я пару лет назад начал играться с Ардуино и приемничками, и сграббил с их помощью коды с этого пульта, так что я не сидел полтора месяца без управления. ))

Я вынул внутренности из сломанной радиорозетки, взял Wi-Fi реле Sonoff, перепрошил его как просто ESP8266, подключил к нему передатчик, вставил в корпус розетки.

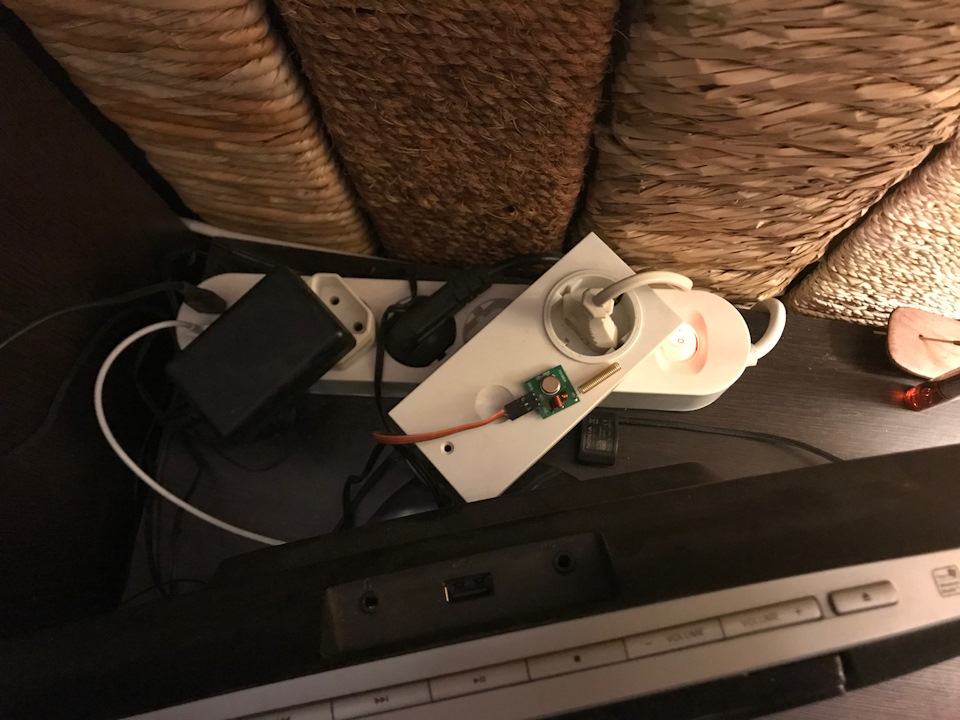

И вставил в удлинитель в невидимом темном углу:

Передатчик пришлось вынести наружу — внутри корпуса он почему-то не работал.

Возможно из-за помех от Wi-Fi на ESP8266.

Что интересно, у реле Sonoff с радиоуправлением (они могут не только через интернет управляться, но и обычным радио пультом) очень маленькая дальность приема. Возможно, там тоже нужно вынести приемник наружу.

На телефон установил приложение Blynk (blynk.cc), и в нем продублировал все кнопки, которые были на пульте, плюс добавил свои новые (чтобы включать/выключать одновременно несколько светильников одной кнопкой).

Вот так это работало:

ESP8266 подключается к домашней Wi-Fi сети, к нему же подключен радиопередатчик, и с телефона можно полностью эмулировать пульт. Плюс можно реализовать функции, недоступные пульту: различные комбинации включения/выключения, таймеры. Можно добавлять еще радиорозеток сколько угодно, тогда как пульт может управлять только тремя. В Sonoff уже встроено реле на 220 вольт — я подключил его к розетке, и еще получил плюс одну управляемую розетку (уже без радио, чисто через интернет).

Ну и можно управлять всем этим из любой точки мира, где есть интернет. Забыл выключить свет — можно сделать это дистанционно.

Круто? На самом деле не очень — чтобы включить или выключить что-то, вместо того, чтобы просто нажать на кнопку, нужно:

1. Взять телефон
2. Разблокировать его
3. Открыть приложение Blynk
4. И уже в нем нажать кнопку

5. Если интернета нет — свет не включишь/не выключишь! ))

Но как дублирующее управление — очень даже интересно.
