Двойные проходные выключатели схема подключения шнайдер

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Двойные проходные выключатели схема подключения шнайдер

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм белый

• Код товара 1043753
• Артикул ATN000165
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм бежевый

• Код товара 7768009
• Артикул ATN000265
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм шампань

• Код товара 2128067
• Артикул ATN000565
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм мокко

• Код товара 1070733
• Артикул ATN000665
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм жемчуг

• Код товара 262642
• Артикул ATN000465
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный ATLASDESIGN схема 6 10АХ механизм алюминий

• Код товара 2809913
• Артикул ATN000365
• Производитель Schneider Electric/AtlasDesign

Сделано
в России

Переключатель двухклавишный MUREVA S 6+6, открытой установки, антрацит, IP55

• Код товара 907464
• Артикул MUR35022
• Производитель Schneider Electric/MUREVA STYL IP55

Переключатель UNICA NEW двухклавишный 2 х схема 6 алюминий

• Код товара 953114
• Артикул NU521330
• Производитель Schneider Electric/New Unica

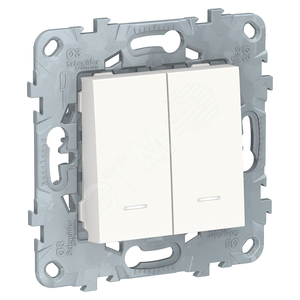

Переключатель UNICA NEW двухклавишный 2 модуля с подсветкой 2 х схема 6а бежевый

• Код товара 6416605
• Артикул NU521344N
• Производитель Schneider Electric/New Unica

Переключатель UNICA NEW двухклавишный 2 модуля с подсветкой 2 х схема 6а белый

• Код товара 3257409
• Артикул NU521318N
• Производитель Schneider Electric/New Unica

Переключатель UNICA NEW двухклавишный 2 х схема 6 10 AX 250 В белый

• Код товара 986352
• Артикул NU521318
• Производитель Schneider Electric/New Unica

Переключатель UNICA NEW двухклавишный 2 х схема 6 10 AX 250 В бежевый

• Код товара 9497934
• Артикул NU521344
• Производитель Schneider Electric/New Unica

Переключатель UNICA NEW двухклавишный 2 х схема 6 антрацит

• Код товара 401307
• Артикул NU521354
• Производитель Schneider Electric/New Unica

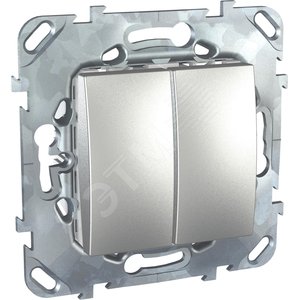

UNICAtop Переключатель двухклавишный в рамку алюминий

• Код товара 9742667
• Артикул MGU5.213.30ZD
• Производитель Schneider Electric/UNICA TOPCLASS

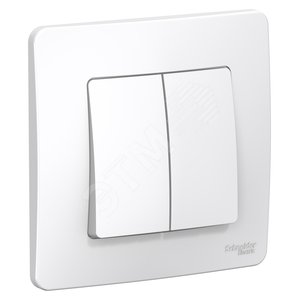

BLANCA скрытой установки двухклавишный переключатель (cх.6+6), 10A, 250B, белый

• Код товара 7305435
• Артикул BLNVS106601
• Производитель Schneider Electric/Blanca

Сделано
в России

С этим покупают Посмотреть

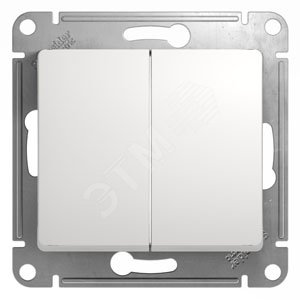

GLOSSA Переключатель двухклавишный в рамку белый схема 6

• Код товара 3563558
• Артикул GSL000165
• Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

GLOSSA Переключатель двухклавишный в рамку бежевый сх.6

• Код товара 8272172
• Артикул GSL000265
• Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

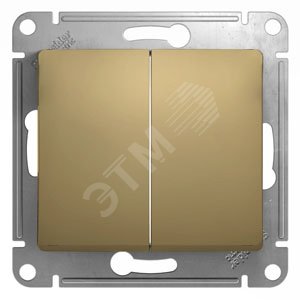

GLOSSA Переключатель двухклавишный в рамку титан схема 6

• Код товара 5320481
• Артикул GSL000465
• Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

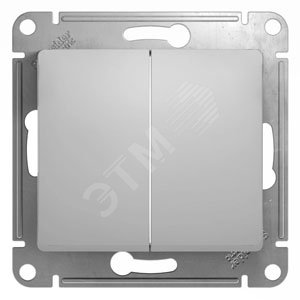

GLOSSA Переключатель двухклавишный в рамку алюминий схема 6

• Код товара 1914926
• Артикул GSL000365
• Производитель Schneider Electric/GLOSSA

Сделано
в России

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Двухклавишный проходной выключатель: устройство + схема подключения + советы по монтажу

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорные;
• дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

В отличие от стандартного двухклавишного выключателя, имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании электрической разводки в доме.

Вариант #1 – двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

1. Одна от источника электроэнергии к распределительной коробке.
2. Две от распредкоробки к ПВ.
3. Одна от коробки к источникам освещения.

После штробления стен необходимо определиться с количеством необходимых кабелей и числом жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 – трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

1. Вычерчивается общая электрическая схема.
2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
3. Вычисляется метраж необходимых электрокабелей и их тип.
4. Определяется место размещения переключателей с учетом удобства пользования.
5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Выключатели и переключатели

Переключатель 2-клавишный перекрестный UNICA NEW, скрытый монтаж, белый

В наличии: 174 шт.

Выключатель 2-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 189 шт.

Переключатель 2-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 1294 шт.

Выключатель 1-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 3867 шт.

Переключатель 1-клавишный перекрестный ATLASDESIGN, скрытый монтаж, белый

В наличии: 274 шт.

Переключатель 2-клавишный ATLASDESIGN, скрытый монтаж, карбон

В наличии: 714 шт.

Выключатель 1-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 217 шт.

Выключатель 1-клавишный UNICA NEW, скрытый монтаж, белый

В наличии: 1240 шт.

Выключатель 2-клавишный ATLASDESIGN, с подсветкой, скрытый монтаж, белый

В наличии: 1206 шт.

Переключатель 2-клавишный перекрестный UNICA NEW, скрытый монтаж, антрацит

В наличии: 96 шт.

Переключатель 1-клавишный ATLASDESIGN, скрытый монтаж, карбон

В наличии: 879 шт.

Выключатель 2-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 2954 шт.

Выключатель 2-клавишный ATLASDESIGN, скрытый монтаж, алюминий

В наличии: 771 шт.

Выключатель 1-клавишный ATLASDESIGN, с подсветкой, скрытый монтаж, белый

В наличии: 1825 шт.

Переключатель 1-клавишный ATLASDESIGN, скрытый монтаж, белый

В наличии: 1399 шт.

Выключатель 2-клавишный ATLASDESIGN, скрытый монтаж, карбон

В наличии: 63 шт.

Выключатель 1-клавишный ATLASDESIGN, скрытый монтаж, шампань

В наличии: 31 шт.

Выключатель 1-клавишный ATLASDESIGN, скрытый монтаж, карбон

В наличии: 2580 шт.

Выключатель 2-клавишный UNICA NEW, скрытый монтаж, белый

В наличии: 680 шт.

Блок: выключатель 3-клавишный и розетка GLOSSA, скрытый монтаж, белый

В наличии: 594 шт.

Sedna Бел Выключатель 2-клавишный 10А, IP44 (сх.5)

В наличии: 38 шт.

Выключатель 1-клавишный GLOSSA, скрытый монтаж, перламутр

В наличии: 1120 шт.

Переключатель 2-клавишный UNICA, с подсветкой, скрытый монтаж, белый

В наличии: 32 шт.

Выключатель 2-клавишный UNICA TOP, скрытый монтаж, графит

В наличии: 13 шт.

Показано 24 из 586

• 1
• 2
• 3
• 4
• 5
• Вперед →

От качества выключателей и переключателей зависит не только комфорт, но и безопасность помещений. Поэтому отдавать предпочтение следует только качественным моделям. В официальном магазине Шнайдер Электрик в Москве Вы сможете купить качественные комплектующие электросетей с гарантией от производителя.

Наш ассортимент

В каталоге магазина Шнайдер Электрик Вы найдете различные модели выключателей и переключателей для всех типов интерьера. Механическая и электрическая часть механизма устройств выполнена с соблюдением всех требований к безопасности. Производитель использует безопасные для здоровья и окружающей среды материалы, не содержащие химически активных компонентов. Лицевые панели устройств устойчивы к истиранию и другим типам механического воздействия. Поэтому они сохраняют изначальный вид в течение многих лет.
