Hyundai автоматический выключатель втычной

Автоматические выключатели LSIS

Автоматические выключатели LSIS SUSOL предназначены для защиты распределительных сетей от перегрузки и короткого замыкания. Выключатели предназначены для защиты распределительных сетей, электродвигателей станков, прессов, гидравлических и компрессорных станций и другого промышленного оборудования.

Устройство выключателя типа SUSOL

В литом корпусе выключателя установлены:

  • механизм размыкания с эксцентриком особой формы, обеспечивающим ускоренное размыкание;
  • дугогасительная камера типа PASQ, обеспечивающая самогашение с помощью решетки.

На лицевой панели выключателя расположены:

  1. выводы для подключения проводов от источника питания;
  2. рукоятка;
  3. кнопка проверки срабатывания выключателя;
  4. взаимозаменяемый модуль — расцепитель;
  5. выводы для подключения проводов нагрузки.

Какие функции выполняет модуль — расцепитель?

На автоматические выключатели серий TS100 — TS1600 могут быт установлены взаимозаменяемые модульные расцепители. Многофункциональные расцепители серии ETM обеспечивают:

  • стандартную защиту;
  • защиту кабелей большой длины;
  • защиту сетей постоянного тока;
  • защиту цепей электродвигателей станков, промышленного оборудования;
  • защиту цепей, питаемых от электросети.

Как работает автоматический выключатель SUSOL?

При коротком замыкании выключатель мгновенно размыкает цепь, что позволяет минимизировать урон при аварийной ситуации.

При перегрузке, возникающей при протекании тока превышающего номинальное значение в течение некоторого времени, автоматический выключатель размыкает цепь. Это позволяет избежть пожара из-за перегрева кабеля. Выключатель LSIS SUSOL также обеспечивает защиту от пожара при больших токах.

Как выбрать автоматический выключатель?

Подробные характеристики (номинальный ток, рабочее напряжение, число полюсов) и другие технические данные на автоматические выключатели lsis, можно посмотреть на сайте компании Industrial Electric Systems. При необходимости специалисты компании помогут выбрать нужное оборудование.

Обозначение автоматических выключателей LSIS

Структура обозначения показана на рисунке.

В обозначении указываются следующие параметры:

  • Типоразмер:
    • TE (100, 160)
    • TD (100, 160)
    • TS (100, 160, 250, 400, 630, 800)
  • Тип выключателя:
    • S — стандартный
    • N — базовый
    • H — с высокой отключающей способностью
    • L — токоограничивающий
  • Тип расцепителя:
    • FTU — теплоэлектромагнитный с нерегулируемыми уставками;
    • FMU — теплоэлектромагнитный с регулируемой уставкой теплового и нерегулируемой уставкой электромагнитного расцепителя;
    • ATU — теплоэлектромагнитный c регулируемыми уставками;
    • ETS — электронный стандартный;
    • ETM — электронный многофункциональный.
  • Значение номинального тока;
  • Число полюсов;
  • Монтаж:
    • стандартный (не указывается)
    • Р — втычной
  • Аксессуары.

Каким стандартам соответствует автоматические выключатели SUSOL?

Автоматические выключатели LSIS SUSOL соответствуют стандартам Международной электротехнической комиссии (МЭК) 60947-1, 60947-2, 60947-3, 60947-4.

Выключатели также соответствуют требования стандарта ГОСТ Р 50030 » Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели».

Силовые выключатели NZM от фирмы EATON и аксессуары

Силовые автоматические выключатели NZM имеют четыре типоразмера: NZM1, NZM2, NZM3 и NZM4 с диапазоном номинальных токов от 15 до 1600А. Отключающая способность от 25 kA и до 150 kA. Автоматические выключатели предназначены для защиты электроустановок, кабельных линий и электродвигателей от перегрузок и токов короткого замыкания в сетях трехфазного тока напряжением 400 В, 50 Гц, а также в сетях постоянного тока.

Количество полюсов 3 или 4.

В диапазоне до 250А автоматические выключатели NZM1 и NZM2 могут быть оснащены модулем защиты от токов утечки (0,03 – 3А). Все автоматические выключатели предназначены для эксплуатации при температуре окружающей среды до 50°С с сохранением заявленных характеристик по всем параметрам. Сторона подключения сети – произвольная. Функцию защиты осуществляют термомагнитные или электронные расцепители. Автоматические выключатели NZM2, NZM3 и NZM4 могут быть оснащены электронными расцепителями.

  • Защита кабельных линий и трансформаторов. При использовании электронных расцепителей обеспечивается надежная селективность.

  • Защита электродвигателей. Благодаря возможности уставки 12-14 кратного соотношения токов к.з. к номинальному току блокируется срабатывание расцепителя при пуске электродвигателя. Выключатели NZM осуществляют надежную защиту электродвигателя при исчезновении одной из фаз при токах от 15 дл 1400 А.
Читать еще:  Розетки выключатели legrand valena life

  • Защита генераторов . Надежная защита уже при 2-х кратном превышении тока генератора над предельно допустимым током. Возможен ввод задержки 1 с. времени реагирования на действие тока короткого замыкания.

  • Защита от токов утечки на землю. Данную защиту выполняют модули дифференциального тока, установленные на выключателях NZM1 и NZM2. Чувствительность к импульсному току. Номинальные токи утечки: 0,03А-0,1А-0,3А-0,5А-1,0А-3,0А.

Выключатели NZM успешно применяются в электрических распределительных щитах для защиты отходящих фидеров ответственных групповых потребителей электрической энергии, а также отдельных электроприёмников. Монтаж вертикальный или +/- 900 во всех направлениях с помощью винтов.

Автоматические выключатели серии NZM кроме стандартного исполнения могут иметь варианты втычного и выкатного исполнений.

Выключатели втычного исполнения NZM…SVE допускается применять при номинальных токах не более 200А с термомагнитным расцепителем и 250А с электронным расцепителем в комплекте с цоколями NZM1-XSVS и NZM2-XSVS.

Выключатели выкатного исполнения NZM…AVE допускается применять при номинальных токах не более 200А с термомагнитным расцепителем и 250А с электронным расцепителем и в комплекте с корзиной NZM3-XAVS.

Применение втычных или выкатных автоматических выключателей в качестве вводных коммутационных аппаратов в ВРУ позволяет не устанавливать на вводе выключателей разъдинители (рубильники), т.к. видимый разрыв возникает при извлечении автоматического выключателя из цоколя или корзины.

В комбинации с моторными приводами выключатели NZM2, NZM3, NZM4 иcпользуют для построения схем автоматического включения резервного питания.

Моторный привод

Установка моторного привода на автоматический выключатель позволяет выполнять функцию дистанционного управления (включить/выключить).

ВыключательТиповое обозначение приводаЗаказной код
Моторный привод 230VAC (переменный ток)
NZM2NZM2- XRD208-240AC115391
NZM3NZM3- XR208-240AC259850
NZM4NZM4- XR208-240AC266685
Моторный привод 400VAC(переменный ток)
NZM2NZM2- XRD380-440AC115392
NZM3NZM3- XR380-440AC259852
NZM4NZM4- XR380-440AC266686
Моторный привод 24VDC(постоянный ток)
NZM2NZM2- XRD24-30DC115393
NZM3NZM3- XR24-30DC259854
NZM4NZM4- XR24-30DC266691
Моторный привод 230VDC(постоянный ток)
NZM2NZM2- XRD220-250AC115395
NZM3NZM3- XR220-250AC259860
NZM4NZM4- XR220-250AC266694

Пример электрической схемы вводно-распределительного устройства с функцией автоматического включения резерва:

Автоматические выключатели в литом корпусе

В ряду продукции компании EKF – силовые автоматические выключатели в литом корпусе, представленные в трех линейках – Averes, PROxima и Basic. Аппараты AV Power Averes с термомагнитными и электронными расцепителями, рассчитанные на токи в диапазоне 10–1 000 А и имеющие предельную отключающую способность 35 и 50 кА, специально предназначены для использования на промышленных предприятиях. Они имеют возможность подключения дополнительных устройств, расширяющих их функционал и имеют возможность встраивания в АСУП предприятия. В линейку PROxima входят аппараты ВА-99, ВА-99C и ВА-99М с электронными и термомагнитными блоками, номинальными токами от 16 до 1 600 А и предельной коммутационной способностью 25, 35, 36, 45 и 50 кА. Они могут использоваться в жилых домах, административных и коммерческих зданиях, а также на производственных предприятиях. ВА-99ML Basic – недорогой и надежный автоматический выключатель в литом корпусе с термомагнитным расцепителем, диапазоном рабочих токов 16–250 А и предельной коммутационной способностью 15, 18 и 20 кА. Его назначение – защита электросетей объектов гражданского строительства.

  • АВ 100А
  • АВ 250А 3P цена
  • АВ 40А цена
  • АВ 400А
  • АВ 1000А
  • АВ 125А
  • АВ 150А
  • АВ 160А
  • АВ 16А
  • АВ 200А
  • АВ 20А
  • АВ 250А
  • АВ 3Р
  • АВ 500А
  • АВ 50А
  • АВ 630А
  • АВ вводной
  • АВ ДУ
  • АВ эл.магн. расцеп.
  • незав.расцеп.авт.выкл.

Выключатели в литом корпусе – надежная защита сетей с высокими нагрузками

Хотите защитить промышленное электрооборудование от негативных последствий аварийных ситуаций в сети? Решение задачи – автоматический выключатель в литом корпусе.

Читать еще:  Руководство по капитальному ремонту масляного выключателя вмг 133

Одним из важнейших элементов системы, отвечающей за прием и распределение энергии, является автоматический выключатель. В щитках, которые обеспечивают ввод электроэнергии в квартиру или частный загородный дом, устанавливаются компактные модульные выключатели.

В устройствах, принимающих и распределяющих большие токи, используются силовые автоматические выключатели, корпуса которых изготавливаются из пластика посредством литья и формовки.

Автоматический выключатель в литом корпусе предназначен для включения и отключения нагрузки, а также, в зависимости от типа используемого в нем расцепителя, для защиты электрооборудования от токов короткого замыкания, перегрузки и токов утечки.

Силовые выключатели находят свое применение на производственных площадках, электрических подстанциях, а также различных объектах непроизводственного назначения.

Автоматические выключатели от компании EKF

Компания EKF — российский производитель высококачественной электротехнической продукции — предлагает силовые автоматы Averes, PROxima и Basic. Большое количество моделей в каждой из этих трех линеек, а также широкий спектр дополнительных устройств позволяют выбрать оптимальное решение для любого проекта — вне зависимости от уровня его сложности.

Выключатели линейки Averes

Премиальную линейку Averes составляют аппараты AV Power, специально разработанные для использования в промышленности и на различных объектах повышенной сложности. Серия представлена выключателями со значениями рабочего тока от 10 до 1 000 А и с предельной коммутационной способностью (ПКС) 35 и 50 кА.

В выключателях Averes могут использоваться как термомагнитные, так и электронные расцепители.

Термомагнитный блок защиты осуществляет разрыв цепи при коротком замыкании и перегрузке.

Электронный блок имеет более широкий функционал. Так, помимо защиты от короткого замыкания и перегрузки, он может обеспечивать защиту от утечки тока. Кроме того, он дает возможность настроить время задержки срабатывания выключателя и передавать данные по протоколу связи Modbus RTU.

Для расширения возможностей автоматических выключателей линейки Averes EKF предлагает целый ряд дополнительных устройств:

  • модуль индикации (отображение текущих параметров, программирование настроек и дистанционное отключение);
  • конвертеры AV-DP (преобразование протоколов с уровня шины данных канала) и AV-RS1 (преобразование формата USB в RS-485/422);
  • моторный привод (дистанционное и ручное включение и отключение);
  • независимый расцепитель (дистанционное отключение питания выключателя);
  • расцепитель минимального напряжения (отключение при снижении напряжения до недопустимого для выключателя уровня);
  • дополнительный контакт (индикация состояния главных контактов выключателя);
  • аварийный контакт (сигнализация аварийного отключения выключателя);
  • ручной привод (ручное включение и отключение через дверь распределительного шкафа).

Выключатели линейки PROxima

К линейке среднего ценового сегмента PROxima относятся моноблочные выключатели серий ВА-99, ВА-99C и ВА-99М.

Силовые выключатели ВА-99 – приборы со значениями номинального тока от 125 до 1 600 А и предельной коммутационной способностью от 25 до 50 кА. Среди них есть силовые автоматы с регулировкой, оснащенные электронными расцепителями или регулируемыми расцепителями термомагнитного типа.

ВА-99С – моноблочные автоматические выключатели с ПКС 36 и 45 кА, рассчитанные на токи от 12,5 до 630 А. Могут комплектоваться стандартными термомагнитными расцепителями, регулируемыми блоками термомагнитной защиты или электронными защитными блоками.

Кроме того, компания EKF предлагает комплекты для преобразования стационарных выключателей ВА-99 в устройства втычного или выкатного типа.

ВА-99М – моноблочные автоматические выключатели, которые до июля 2018 г. были частью бюджетной линейки Basic. Но после успешных испытаний в международной лаборатории DEKRA, в ходе которых приборы в 63, 100 и 250 габаритах показали более высокие значения ПКС (25 и 35 кА вместо указанных 20 и 25 кА) вся серия «пошла на повышение» в линейку PROxima.

Читать еще:  Авто выключатель массы ваз

Теперь недорогие и надежные приборы ВА-99М во всех габаритах могут применяться в промышленности.

Отметим, что, перевод ВА-99М из Basic в PROxima автоматически увеличил гарантийный срок этих приборов с трех до семи лет.

Для приборов ВА-99, ВА99М и ВА-99C предусмотрен большой набор аксессуаров:

  • электрический и ручной приводы;
  • минимальный и независимый расцепители;
  • аварийный и дополнительный контакты;
  • расширители выводов;
  • монтажные рейки.

Выключатели линейки Basic

Линейка моноблочных выключателей Basic представлена моделями серии ВА-99ML с номинальными токами от 16 до 250 А и ПКС 15, 18 и 20 кА. В качестве расцепителя в них используется стандартный термомагнитный защитный блок. Возможность использования дополнительных устройств отсутствует.

Аппараты этой серии имеют простую, недорогую и надежную конструкцию, благодаря чему они идеально подходят для использования на объектах гражданского строительства.

Благодаря тому, что автоматические выключатели EKF в литом корпусе представлены в трех линейках, всегда можно подобрать аппарат, подходящий как по техническим характеристикам, так и по цене.

Компания EKF, входящая в число ведущих российских производителей низковольтной электротехники, предлагает различные решения, позволяющие организовать оптимальную защиту электросетей от последствий аварийных ситуаций.

Так, в ассортимент защитных устройств EKF, кроме автоматических выключателей в литом корпусе, входят: модульные автоматические выключатели, автоматические выключатели дифференциального тока, силовые воздушные выключатели, а также узип однофазный и трехфазный.

Широкий спектр защитных устройств, выпускаемых EKF, дает возможность подобрать оборудование как для гражданских объектов, так и промышленных предприятий.

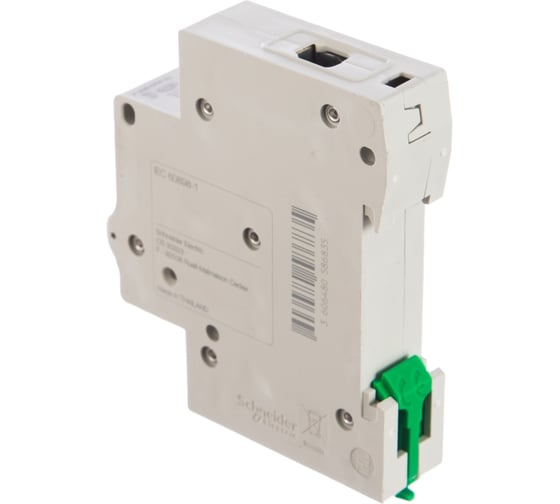

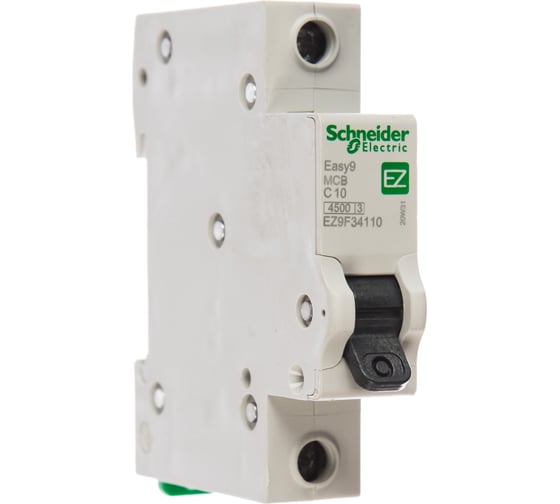

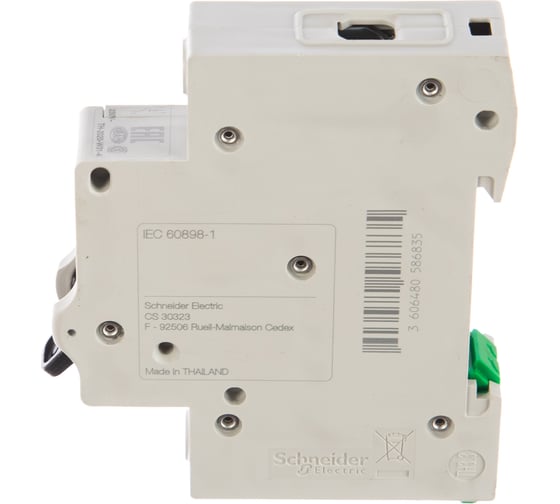

Автоматический модульный выключатель EASY 9 1п C 10А 4.5кА Schneider Electric EZ9F34110
