Инструкция по эксплуатации автоматических выключателей abb

Автоматические выключатели АВВ SACE Tmax

Автоматические выключатели новой серии Tmax концерна ABB разработаны для комплексных решений. Они имеют наилучший уровень исполнения в сочетании с простотой выбора и монтажа. Технология выключателей последнего поколения позволяет объединить защитные расцепители с блоками обмена данными в одном корпусе. Вместе с Tmax у вас все под рукой – любые аксессуары и выводы для подключения. Серия Tmax расширяет свободу действий!

Было не просто найти решения, которые могли бы позволить автоматическим выключателям достичь такого высокого уровня исполнения при малых габаритах. Но благодаря опыту, накопленному за десятилетия таким лидером, как концерн ABB, цели были достигнуты. А именно, были созданы малогабаритные автоматические выключатели Т1, Т2, Т3, Т4, Т5, Т6, Т7. Все выключатели оснащены новыми дугогасительными камерами, которые позволяют сократить время гашения дуги. У всех выключателей, начиная с Т1, используется двойная изоляция для большей безопасности.

С самого начала была продумана возможность совместной работы выключателей Tmax T1, T2 и T3, создан единый ассортимент аксессуаров для выключателей. Вы можете выбрать функции и характеристики, которые до настоящего момента нельзя было найти у автоматических выключателей с такими габаритными размерами. Отличная работа до 250 A. Эти три типоразмера имеют много общих характеристик, а единое исполнение по глубине (70 мм) трех типов аппаратов устройства значительно упрощает монтаж.

Tmax T1
Благодаря компактным размерам, автоматический выключатель Tmax T1 является уникальным в своем классе. По сравнению с любым другим автоматическим выключателем с аналогичными характеристиками (160 A – 36 кА при 415 В переменного тока), габаритные размеры аппарата значительно меньше (ширина – 76,2 мм, высота – 130 мм, глубина – 70 мм). Помимо крепления на монтажной панели выключатели T1 также могут быть смонтированы на DIN-рейку. Производятся в 3-х и 4-полюсном исполнении на токи от 16 до 160 А с характеристиками (B – 16 кА, C – 25 кА, N – 36 кА). Все автоматические выключатели серии Tmax T1 оснащаются термомагнитными расцепителями (TMD) – тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания фиксированный (10 In). Управление автоматическим выключателем Т1 может осуществляться как вручную, так и при помощи электромагнитного привода.

Tmax T2
Является единственным на рынке автоматическим выключателем на 160 A с такими исключительными характеристиками при крайне ограниченных габаритах (ширина – 90 мм, высота – 130 мм, глубина – 70 мм). Обеспечивает отключающую способность 85 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 16 до 160 А с характеристиками (N – 36 кА, S – 50 кА, H – 70 кА, L – 85 кА). Tmax T2 оснащается термомагнитным расцепителем (TMD), тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания фиксированный (10 In); термомагнитным расцепителем (TMG) – для защиты генераторов и длинных кабельных линий, тепловой порог срабатывания регулируется от 0,7 до 1 In, электромагнитный порог срабатывания фиксированный (3 In); регулируемым только магнитным расцепителем защиты (MA), также может быть оснащен электронными расцепителями защиты последнего поколения.

Tmax T3
Является первым автоматическим выключателем на 250 A с уменьшенными габаритами по сравнению с любым другим аналогичным оборудованием (ширина – 105 мм, высота – 150 мм, глубина – 70 мм), позволяя упростить установку автоматических выключателей на ток до 250 А в стандартные распределительные щиты. Фактически, это позволяет значительно облегчить этап проектирования, сборку и монтаж электротехнических конструкций. Обеспечивается отключающая способность 50 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 63 до 250 А с характеристиками (N – 36 кА, S – 50 кА).
Управление автоматическим выключателем Т3 может осуществляться как вручную, так и при помощи электромагнитного привода. Т3 также может защитить электродвигатель при комплектации соответствующими аксессуарами.

Tmax T4
Автоматический выключатель на 320 A в литом корпусе с достаточно малыми габаритами по сравнению с другим аналогичным оборудованием (ширина – 105 мм, высота – 209 мм, глубина – 103,5 мм). Выключатели этого габарита производятся в стационарном, втычном и выкатном исполнении. Автоматические выключатели выкатного исполнения можно выкатывать при закрытой дверце отсека, тем самым повышая безопасность оператора. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А с характеристиками (N – 16 кА, S – 25 кА, H – 36 кА, L – 50 кА, V – 70 кА).
Автоматические выключатели Tmax T4 могут (при условии установки определенных аксессуаров) обеспечивать зонную селективность, могут работать в цепи защиты электродвигателей, а также применяться как выключатели-разъединители.

Tmax T5
Автоматический выключатель на 630 A в литом корпусе с малыми (ширина – 139,5 мм, высота – 209 мм, глубина – 103,5 мм) размерами. Выключатели Т5 производятся в стационарном, втычном и выкатном исполнении, а управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А.

Tmax T6
Автоматический выключатель на 1000 A в литом корпусе (ширина – 210 мм, высота – 273 мм, глубина – 103,5 мм). Выключатели производятся в стационарном и в выкатном исполнении. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А с характеристиками (N – 16 кА, S – 20 кА, H – 36 кА, L – 50 кА). Tmax T6 оснащается термомагнитным расцепителем (TMА), тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания регулируется от 5 до 10 In; регулируемым магнитным расцепителем защиты (MA); электронным расцепителем защиты. Автоматические выключатели Tmax T6 могут, при условии установки определенных аксессуаров, обеспечивать зонную селективность, а также работать в цепи защиты электродвигателей, могут применяться как выключатели-разъединители.

Читать еще:  Ксо 292 с вакуумными выключателями bb tel

Tmax T7
Автоматический выключатель на 1600 A в литом корпусе (ширина – 278 мм, высота – 343 мм, глубина – 251 мм). Выключатели этого габарита производятся в стационарном и выкатном исполнении. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 60 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 200 до 1600 А.
Т7 можно устанавливать как горизонтально, так и вертикально; имеются все типы выводов (включая плоские задние ориентируемые выводы) и новая, более быстрая и безопасная, система выкатывания подвижной части. Кроме того, благодаря уменьшенной высоте существенно упрощается проводка кабелей. Новшеством является система быстрого монтажа аксессуаров: отсутствие проводов внутри автоматического выключателя, быстрое, простое и надежное подсоединение к внешней цепи, отсутствие винтов для крепления внешних кабелей питания.

Новая кабельная система блокировки обеспечивает бесспорные преимущества с точки зрения оптимального определения размеров. Благодаря этой системе можно блокировать два автоматических выключателя в любом положении и, самое главное, блокировать выключатель T7 с воздушным автоматическим выключателем. Это решение, ранее представлявшееся невозможным, является идеальным для реализации автоматического переключателя без разрыва тока.

Двойная изоляция
Конструкция выключателей обеспечивает двойную изоляцию между находящимися под напряжением силовыми частями (исключая выводы) и передней частью аппарата, к которой прикасается оператор во время нормальной работы установки. Гнездо для каждого электрического аксессуара полностью отделено от силовой цепи, предотвращая какой-либо риск контакта с находящимися под напряжением элементами. В частности, механизм управления полностью изолирован от токоведущих элементов.

Кроме того, автоматический выключатель имеет утолщенную изоляцию как между находящимися под напряжением внутренними частями, так и между выводами. Фактически, изолирующие расстояния превышают установленные Стандартами IEC, и соответствуют требованиям, предусмотренным Стандартом UL 489 (США).

Прямое управление выключателем
Рычаг управления всегда указывает точное положение подвижных контактов автоматического выключателя и гарантирует надежную и достоверную индикацию в соответствии с указаниями Стандартов IEC 60073 и IEC 60417-2 (I – замкнуты; O – разомкнуты; желто-зеленая линия – разомкнуты вследствие срабатывания защиты). Механизм управления автоматическим выключателем оснащен автономным расцепителем, который обеспечивает срабатывание независимо от усилия на рычаге и скорости осуществления операции. При срабатывании защиты подвижные контакты автоматически размыкаются. Чтобы замкнуть их снова, механизм управления должен быть взведен заново путем перевода рычага управления из промежуточного в крайнее нижнее положение.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Схема подключения контактора ABB ESB

Модульные контакторы ABB ESB – электронные устройства, незаменимые в вопросе автоматизации работы осветительных, вентиляционных, отопительных, насосных и других систем, в том числе в жилых, коммерческих и промышленных зданиях. Несмотря на относительно простое строение этих приборов, у многих людей возникают трудности с самостоятельным подключением контакторов. Малейшая ошибка может привести к серьезным последствиям, поэтому предлагаем изучить тему.

Преимущества контакторов ESB

В первую очередь плюсом контакторов ABB ESB является универсальность их использования. Эти устройства представлены большим многообразием модификаций с разным числом контактов и рабочим током с напряжением, поэтому не составит труда подобрать модель для управления:

системами освещения в доме или офисе;

насосными системами и электродвигателями ;

резистивными нагрузками, обогревателями ;

кондиционерами, сплит-системами, вытяжками;

различными приводами для автоматизации.

Второе преимущество контакторов в том, что они работают совершенно бесшумно. Обусловлено это наличием встроенной катушки постоянного потока, которая не вибрирует и не издает гул, характерный для переменного тока низкой частоты. Это достоинство имеет особое значение, когда речь идет об установке контакторов в жилых помещениях или в офисе, где необходима тишина. У контакторов модификаций от 24-й до 63-й включительно есть еще один плюс – встроенный ограничитель напряжения, который исключает риск перенапряжения при управлении нагрузкой.

Как расшифровывать маркировку?

По наименованию контактора можно понять его основные характеристики. В изначальном состоянии он имеет следующий вид: ABB Series XX — YZ Amperage Voltage . Первым в маркировке стоит наименование производителя – это компания ABB . Далее указана серия устройства. В данном случае рассматриваем модели серии ESV . Под XX понимается максимальная сила тока, при которой контакты устройства работают без повреждений на протяжении долгого времени. Под Y в маркировке подразумевается число нормально разомкнутых контактов, а под Z – количество нормально замкнутых контактов. Так, число 20 означает 2 открытых контакта и отсутствие закрытых.

Кроме популярной модели ABB ESB 20-20 в продаже встречаются версии ABB ESB 40-40. Теперь уже нетрудно понять, что такие контакторы рассчитаны на силу тока до 40А, имеют 4 нормально разомкнутых контакта и не оснащены нормально замкнутыми. Что касается значений Amperage и Voltage , обычно они указываются не в маркировке, а на корпусе контактора. Первым значением идет номинальная сила тока, вторым – электрическое напряжение, на которое рассчитан прибор. Серия ESB создана для бытового применения в сетях с нагрузкой до 40А (по 20А на пару контактов).

Как правильно выбрать?

При выборе контактора важно учитывать не только напряжение, силу тока и количество контактов, но и такие параметры, как номинальная частота, электрическая и механическая износостойкость, рассеиваемая мощность. Если не знаете, как выбрать устройство, воспользуйтесь консультацией.

Структура контакторов ABB ESB

Для правильного подключения контакторов ABB ESB важно понимать их конструкцию. В ее состав входят:

контакты А1 и А2 для подключения управляющего напряжения с выключателя. На всех моделях контакторов эти входы обозначаются одинаково, поэтому их ни с чем не спутать;

парные силовые контакты 1-2, 3-4, 5-6 и так далее в зависимости от модели контактора. К ним подключаются провода, по которым электрический ток поступает на саму нагрузку;

Читать еще:  Выключатель для жалюзи с электрической блокировкой

корпус, приспособленный для установки на DIN -рейку. Такой монтаж отличается своей простотой и скоростью, и всегда есть возможность быстро разобрать или пересобрать щит.

Модульными контакторы называются благодаря возможности сборки двух и более устройств в одно. Также в продаже есть дополнительные контакты, которые можно подключать к основному контактору. Как правило, они рассчитаны на сниженную нагрузку и пропускают ток силой до 6А.

Подключение через выключатель

Рассмотрим популярную схему подключения контактора к электрической сети через выключатель. Для ее реализации с одной стороны фазовый провод заходит в выключатель, а с другой стороны выходит из него и подключается к контакту с маркировкой А2 на контакторе. Этот контакт является управляющей клеммой. К контакту с маркировкой А1 подключается нулевой провод. На первой клемме контактора фиксируется фаза, на второй – провод, которым управляется нагрузка в сети. На клеммы под номерами 3 и 4 при необходимости можно присоединить дополнительную нагрузку с силой тока потребления, не превышающей 20А. Итоговая нагрузка составит около 9 кВт.

Как работает схема?

Если контактор подключен в строгом соответствии с описанной выше схемой, нажатие клавиши на выключателе пропускает питание на клемму А1, к которой подключена встроенная в контактор катушка. Под действием электрического тока катушка испускает магнитное поле, которое приводит в движение установленные внутри контактора устройства. Так как в обесточенном состоянии они разомкнуты, при нажатии на выключатель происходит замыкание контактов. В результате на всю подключенную нагрузку поступает электричество, управляемые потребители начинают работать.

При повторном нажатии выключателя (в положение «выключено») электрический ток перестает поступать на контакт А1 контактора. Катушка обесточивается, магнитное поле пропадает. Контакты больше не удерживаются магнитным полем в замкнутом состоянии, в результате чего они размыкаются, и подключенная нагрузка обесточивается. Таким образом, схема работы устройства крайне простая.

Зачем нужен контактор?

Описанную выше схему можно реализовать и без контактора, с использованием одного только выключателя, через который пропускается питание всех потребителей. Казалось бы, если можно сделать все проще, зачем использовать контактор? Дело в том, что без него появляются проблемы:

возникает ограничение на максимальную величину электрического тока. Очень немногие выключатели способны без последствий пропустить через себя ток больше, чем всего 10А;

стандартный выключатель быстро израсходует свой ресурс под постоянной нагрузкой, так как такие приборы в принципе не предназначены для управления мощным потребителем.

Если первая проблема доставляет только дискомфорт и мешает реализовывать крупные проекты, то вторая способна привести к расплавлению корпуса и последующему возгоранию помещения. В связи с этим настоятельно рекомендуется в подобных схемах обязательно использовать контактор.

Заказывайте у нас

Чтобы с подключением и дальнейшей эксплуатацией контакторов ABB у вас не возникло никаких проблем, заказывайте комплектующие в нашем магазине Vivaset . Причины закупаться у нас:

большой выбор устройств с постоянным наличием на складе;

относительно низкие цены, частые скидки, акции, распродажи;

только оригинальные и сертифицированные комплектующие;

длительная гарантия на все реализуемые в магазине товары;

быстрая отправка и такая же быстрая доставка по всей России.

Добавьте нужные контакторы в корзину и оформите заказ. Если возникли сложности с выбором электрических комплектующих, закажите обратный звонок для нашей бесплатной консультации.

Автомат ABB маркировка

ABB-автоматы являются высококачественными продуктами компании ABB. Она первой в мире начала разработку автоматических выключателей и до сих пор сохраняет лидерские позиции по их производству. Качественный аппарат отличается способностью защищать проводку от тока короткого замыкания заданной величины и четким соответствием теплового расцепителя заданным характеристикам при защите электрических цепей от перегрузок.

Автоматический выключатель — сложное электротехническое устройство, требующее к себе грамотного подхода. Это касается не только его использования, но и непосредственно выбора. Большое разнообразие автоматов, представленное на современном рынке, диктует свои условия потребителю, буквально заставляя его ориентироваться в базовых знаниях электротехники.

Чтобы не допустить ошибок во время покупки устройства, следует обязательно обратить внимание на стандартные обозначения тех или иных параметров — автомат ABB маркировка.

Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.

Автомат ABB маркировка

Автомат ABB маркировка

1 — Марка (производитель) автоматического выключателя.

2 — Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой.

3 — Номинал автоматического выключателя и его время токовая характеристика. На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ. Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель.

4 — 230/400В или 230/400V

обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.

5 — 4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.

Читать еще:  Витая пара розетка выключатель

6 — Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.

Инструкция по эксплуатации автоматических выключателей abb

С этим покупают Посмотреть

Реле дистанционного расцепителя 110-415В S2C-A2L (S2C-A2L)

  • Код товара 9753530
  • Артикул 2CDS200907R0002
  • Производитель ABB

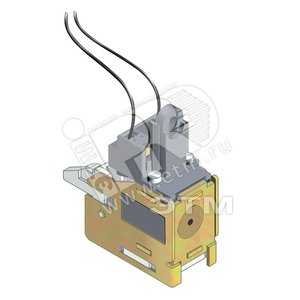

Реле отключения SOR-C T1-T3 220-240V AC 220-250V DC

  • Код товара 9687514
  • Артикул 1SDA051342R1
  • Производитель ABB/Tmax

С этим покупают Посмотреть

Реле отключения (независимый расцепитель) SOR XT1..XT4 48-60 Vac/dc

  • Код товара 4554742
  • Артикул 1SDA066315R1
  • Производитель ABB/Tmax

С этим покупают Посмотреть

Реле отключения (независимый расцепитель) SOR-C XT1..XT4 F/P 24-30 Vac/dc

  • Код товара 2587863
  • Артикул 1SDA066322R1
  • Производитель ABB/Tmax

Реле дистанционного отключения Tmax SOR T4-T6 240V AC-250V DC

  • Код товара 9721454
  • Артикул 1SDA054866R1
  • Производитель ABB/Tmax

Реле отключения SOR T7-T7M-X1 220. 250В AC/DC

  • Код товара 9791738
  • Артикул 1SDA062070R1
  • Производитель ABB/Tmax

Реле отключения SOR T7T7MX1 220-240V AC/DC

  • Код товара 9780485
  • Артикул 1SDA063548R1
  • Производитель ABB/Tmax

Выключатель автоматический стационарный E1.2N 800 Ekip Touch LSI 3p F F

  • Код товара 6865732
  • Артикул 1SDA070765R1
  • Производитель ABB/Emax 2

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Схема подключения контактора abb esb 20-20 через выключатель

Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.

Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20 , в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB series xx-yz

Amperage voltage , где

ABB – название компании производителя

series — Серия оборудования XX — ток, на который рассчитаны контакты Y — Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage — Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.

Выбранный нами модульный контактор АББ 20-20:

— относится к серии ESB, считающейся «бытовой»;

— Номинальный ток, на который рассчитаны контакты – 20А;

— содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;

Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт «

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».
К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям — электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток — 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

— Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

— Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Если же столкнетесь с какой-то проблемой или сложностью, обязательно задавайте вопросы здесь, в комментариях к статье. Постараюсь помочь.
