Как подключить клавишный выключатель для роллет

Как правильно подключить 3-х клавишный выключатель

Самым распространенным электротехническим прибором в помещениях общего пользования является, наряду с розеткой, выключатель. Наиболее часто встречающиеся среди них – одноклавишный и двухклавишный. Но существуют ситуации, при которых необходимо установить тройной выключатель. О том, как осуществить правильное подключение, как самого прибора, так и светильников – эта статья.

Подключение выключателя для трех комнат

Процесс проведения электрики в доме или квартире – это приблизительно на 95 процентов — монтаж электроустановочных изделий и кабеля, а также подготовка поверхностей. Остальные пять занимает процесс подключения. Потому (и особенно) в случае с выключателем 3 клавишным нужно спроектировать весь план еще до начала работ.

Выбрав место для выключателей, светильников и распределительной коробки, в которой будет установлена нулевая шина, нужно озаботиться вопросом — как вести кабель:

В частном доме для этого служат специальные крепежи с гвоздями, а также различные гофрорукава. Все более популярным становится вариант с кабель-каналами, так как они весьма разнообразны по внешнему виду — от простых белых до вариантов под цвет дерева и тому подобных;
В квартирах использовать вышеуказанные варианты – не лучшее решение с точки зрения эстетики. Потому там нужно штробить стены и получать таким образом канал для проводки кабеля, крепить его в заранее подготовленные отверстия специальными дюбелями и замазывать цементной или иной смесью.

Если план проработан, необходимо провести кабель от электрощита. Фазовую жилу ведем от автоматического выключателя, нулевую — с нулевой шины.

Добравшись до распределительной коробки, необходимо соединить все нулевые провода вместе, если это не было сделано ранее. В нашем случае поможет нулевая шина от 4-х слотов и выше. Один слот для входа и три для выхода. Дальше уже одножильные нулевые провода пойдут по одному непосредственно к каждому из светильников и займут место в одной из его клемм.

Фазовый провод не делится в коробке — для этой цели и служит тройной выключатель. Жила попадает на общий контакт выключателя, который как правило находится снизу. Сверху выйдут уже 3 одножильных провода, которые по подготовленным штробам отправляются соединять цепь на каждом из светильников.

Отдельно следует отметить, что для цели подключения кухонь или коридора, а также ванных и туалетных комнат более популярным и разумным решением является блок выключателей с розеткой. Подключается так же, как и выключатель 3 х клавишный, за исключением того, что фазовый провод к клеммам клавиш будет подходить не напрямую от электрощитка (распредкоробки), а сначала на розетку, а от нее уже делиться по секциям на каждую клавишу. Для данного вида выключателя нужно подтянуть еще один провод, по которому подойдет еще нуль для розетки. Нулевой также пройдет сперва через второй контакт розетки.

Подключение люстр

Выбор люстр в текущее время настолько многообразен, что выбрать из них самую лучшую для потребителя действительно трудно. Есть восхитительные дизайнерские варианты, имеющие шесть, восемь, десять и даже больше патронов под лампочки, что использовать одноклавишный выключатель для них — просто неразумно с точки зрения экономии электроэнергии. Разумеется, существует компромисс – диммеры, то есть выключатели плавного пуска с регулятором, вращая которое можно добиться нужной яркости светильника. Но, во-первых, они значительно дороже, а во-вторых – энергосберегающие лампы от такого подключения выходят из строя сразу (если не использовать специальные энергосберегающие лампы для диммеров, но это стоит уже больших денег).

Для более оптимального понимания процесса предположим, что в наличии — шестирожковая люстра. Задача – как подключить трехклавишный выключатель так, чтобы с каждой кклавиши зажигались по два рожка люстры. Перевернув люстру, скорее всего, будут видны по два провода от каждого рожка. Как правило, они имеют цветовую маркировку, например, красная и синяя. Все синие провода собираем в пучок, соединив их таким образом. Это — аналог нулевой шины из первого случая. С красными (или черными, белыми – цвет фазового провода может различаться в широких пределах, но он точно не синий) дело обстоит также несложно, только нужно взять по два провода от тех рожков, которые должны гореть вместе от конкретной клавиши, и соединить их между собой.

К выключателю провода идут аналогично первому варианту, и каждый фазный провод теперь нужно через потолок пустить в тарелку люстры, где соединить с теми группами проводов, которые отвечают за конкретные патроны. Нулевой провод проходит также в люстру и при помощи луженой скрутки или специальных клемм присоединяется к уже готовому пучку синих контактов.

Заключение

Применения, описанные выше – популярны, но не единственны. По описанной несложной схеме будет легко подключить блоки с четырьмя и более выключателями, разница будет лишь в том, что фазных проводов будет столько, сколько клавиш устройство содержит. В случае, если схема трехклавишного выключателя трудно воспринимается по тексту – интернет предоставляет множество обучающих видео. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса. Останется только удивиться – насколько легко и просто, оказывается, обстоит дело.

Читать еще: Отключающая способность автоматического выключателя 100 ка

Управление роллетами защитными

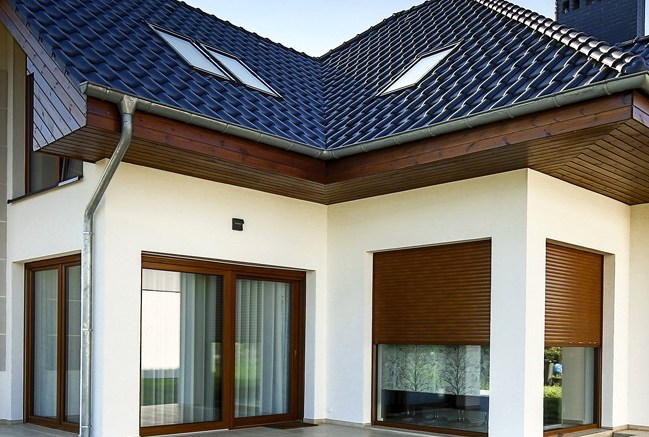

Эстетические и практические функции защитных роллет

Внешние аксессуары на окна – роллеты, маркизы, жалюзи, ставни – способны защитить дом от сильного солнечного света, шума, грабителей, а также будут стоять на страже конфиденциальности обитателей дома. Всё большую популярность среди отечественных домовладельцев приобретают рольставни или защитные роллеты, сообщает портал ОКНА МЕДИА.

Из окон здание открывается окружающему миру. Однако очень часто они должны быть оснащены не только со вкусом, но иметь прочную и функциональную защиту в виде роллет, маркиз, ставен или внешних жалюзи. Такие элементы в основном служат для затемнения помещений. Некоторые отличаются более прочной конструкцией, со специальными защитными механизмами и являются частью системы защиты от взлома, что особо актуально в преддверии новогодних праздников, когда многие россияне уезжают на отдых и дом остаётся без присмотра.

Особенности конструкции рольставен

Рольставни – это наружные роллеты в виде сворачивающегося в рулон полотна, полностью или частично закрывающего окно. Полотно в основном производится из алюминиевых или пластиковых профилей, соединённых между собой гибким образом, и наматывается на ролик, спрятанный в коробе. Роллета устанавливается в боковые направляющие, размещённые по бокам окон. Полностью развёрнутые рольставни отрезают доступ солнечных лучей в помещения здания. Ночью снижают способность слышать звуки снаружи дома.

Защитные роллеты обычно производятся из ПВХ, алюминия и стали. Их профили имеют ширину от 30 до 75 мм. Эти элементы соединены между собой с помощью специальных крючков. Роллетный валик скрыт в коробе, который обычно устанавливается в верхней части окна. Тем не менее, традиционная конструкция выходит за пределы фасада, что не оказывает положительное влияние на эстетику дома. В последнее время пользователи предпочитают устанавливать короб под перемычкой, тогда он выходят за пределы стены лишь частично.

Сегодня на рынке есть защитные роллеты, короба которых могут быть установлены в специальные элементы перемычки. Эти системы вмуровываются в стену во время строительства дома. В этом случае пользователь непременно должен убедиться, что они не становятся причиной возникновения теплового моста. Изоляция стен в этом месте не должна быть хуже, чем в других местах конструкции дома. Для трёхслойных стен рекомендуются роллеты со скрытыми кассетами в слое штукатурки. Вмуровывают их в защитном слое стен, на высоте перемычки. В итоге система рольставен полностью скрыта в стене и закончена извне штукатуркой, они невидимы и не портят внешний вид фасада.

Управление роллетами

Открытие и закрытие лёгких роллет происходит с помощью шнура или ремня. Более тяжелые, например, из нержавеющей стали или системы, которые имеют большую площадь поверхности, более удобно обслуживать с помощью кривошипа.

Наиболее предпочтительно, однако, встроенные защитные роллеты оборудовать электроприводами, управляемыми изнутри здания. Перемещение вала двигателя начинается с помощью встроенного в стену настенного выключателя или пульта дистанционного управления. Современные электрические системы открывания позволяют включить одним пультом все наружные роллеты в доме.

Эстетические и практические достоинства защитных роллет

При проектировании дома важно также учесть эстетический аспект. Каждый из экранов влияет на внешний вид здания, подчеркивая его красоту или ухудшая эффект замысла архитектора. Защитные роллеты могут иметь очень широкий спектр цветов, что позволяет легко адаптироваться под внешний вид фасада.

Металлическое полотно оснащают уплотнителями, снижающими звуки во время сворачивания или разворачивания роллеты. В нижней части направляющей находится панель с ригелями, благодаря которым можно закрыть полотно. Роллеты из перфорированных металлических профилей, так как и такие производятся, не закрывает окно полностью. Когда они закрыты, позволяют пропускать внутрь немного света, который эффективно рассеивается в интерьере.

Есть также защитные роллеты для мансардных окон с утепляющим эффектом. Летом они защищают здание от нагревания, а зимой ограничивают выхолаживание внутреннего пространства. Для их производства использован изоляционный материал – легкий пенополиуретан, который ценится за хорошую теплоизоляционную производительность. Роллеты из ПВХ считаются лучше с точки зрения теплоизоляции, чем металлические внешние жалюзи.

Интересным решением являются защитные роллеты, которые дополняются москитными сетками, намотанными на отдельном валу и оснащённые собственными направляющими. В теплое время года эффективно и без проблем можно оснастить окно этим аксессуаром, чтобы оставить комаров и мошек по ту сторону дома.

Противовзломные рольставни

Противовзломные рольставни – на первый взгляд выглядят как обычные. Их полотно, однако, состоит из профилей, которые отличает особо прочная конструкция. Толщина стенки достигает 5 мм. Конечно, не может быть и речи о перфорации, которая ослабит полотно. Направляющие противовзломных рольставен защищены от откручивания. В нижней части установлен, в свою очередь арматурный стержень и замок, который затрудняет или даже делает невозможным поднятие полотна роллеты. Движение полотна может также не допустить блокировка направляющих. Функция блокировки от нежелательного вторжения также может располагаться в коробе. Это гребешковый механизм для предотвращения вращения вала. Препятствовать движению вала также может двигатель, который перемещает его.

Для противовзломных роллет с электрическим приводом стоит купить таймер. Известно, что опущенные в течение длительного времени рольставни в доме являются сигналом, что его обитатели отсутствуют. Благодаря программированию реально установить цикл открытия и закрытия полотна, что эффективно сможет удержать воров от мысли о вторжении. Все больше и больше рольставен используют в нижней полосе датчики реагирования на поднятие полотна. Таким образом, они могут запустить сигнал тревоги, когда кто-то попытается вторгнуться в дом. Противовзломные рольставни должны иметь документ, подтверждающий их уровень безопасности, который может быть 2, 3 или 4 класса.

В преддверии новогодних праздников, когда многие россияне уезжают на отдых и дом остаётся без присмотра, защитные роллеты приобретают важную роль в защите дома. С помощью «умных» систем управления роллетами реально обеспечить незабываемый отдых, который не нарушат незваные гости. Об этом читайте в следующей статье.
ОКНА МЕДИА рекомендует прочесть: Противовзломные окна – один из столпов безопасного дома

Продажа жалюзи “Евро-Хит” и комплектующих собственного производства

Уважаемые клиенты, партнеры!

Новое в асортименте производства

Как подключить выключатели и переключатели Legrand Galea Life (PRO21), схемы подключения (wiring diagram) выключателей и переключателей Legrand Galea Life (PRO21)

Ниже представлены монтажные схемы (wiring diagram) подключения выключателей и переключателей Legrand Galea Life:

Как подключить одноклавишный выключатель Galea Life без клавиши Legrand 775801,

Как подключить выключатель одноклавишный IP44 Galea Life с белой клавишей Legrand 775852,

Как подключить выключатель одноклавишный двухполюсный 10А Galea Life без клавиши Legrand 775802,

Читать еще: Работа привода высоковольтного выключателя

Как подключить выключатель одноклавишный двухполюсный 16А Galea Life без клавиши Legrand 775605,

Как подключить выключатель для рольставней с блокировкой Galea Life двухклавишный 10 А Legrand 775804,

Как подключить выключатель кнопочный для рольставней с блокировкой Galea Life двухклавишный 10 А Legrand 775814:

Как подключить выключатель двухклавишный Galea Life без клавиши Legrand 775805,

Как подключить выключатель двухклавишный IP44 Galea Life с белой клавишей Legrand 771021,

Как подключить переключатель одноклавишный Galea Life без клавиши Legrand 775806,

Как подключить промежуточный переключатель IP44 Galea Life с белой клавишей Legrand 771024,

Как подключить промежуточный переключатель Galea Life без клавиши Legrand 775807

Как подключить переключатель на 2 направления Galea Life IP 44 с белой клавишей Legrand 771020,

Как подключить выключатель со шнурком Galea Life Legrand 775809:

Как подключить переключатель двухклавишный Galea Life без клавиши Legrand 775808,

Как подключить переключатель на 2 направления двухклавишный Galea Life IP 44 с белой клавишей Legrand 771022,

Как подключить выключатель без фиксации с переключающим контактом

+ переключатель на 2 направления Galea Life без клавиши Legrand 775810:

Как подключить выключатель без фиксации (кнопку) Galea Life без клавиши Legrand 775811,

Как подключить выключатель без фиксации (кнопку) Galea Life IP44 с белой клавишей Legrand 771023,

Как подключить выключатель без фиксации (кнопку) с подсветкой Galea Life без клавиши Legrand 775813,

Как подключить переключатель без фиксации (кнопку) Galea Life без клавиши Legrand 775816,

Как подключить переключатель без фиксации (кнопку) Galea Life со шнурком Legrand 775819:

Как подключить одноклавишный выключатель с подсветкой Galea Life без клавиши Legrand 775600,

Как подключить одноклавишный выключатель с индикацией с нейтралью Galea Life без клавиши Legrand 775601,

Как подключить одноклавишный переключатель с подсветкой Galea Life без клавиши Legrand 775602:

Управление рольставнями

Существует множество способов управления рольставнями. Выбор варианта управления зависит от места установки, веса полотна, количества рольставней, желаемого функционала и прочих факторов. Индивидуальное решение подбирает менеджер по телефону или технолог во время выезда на объект.

Гарантируем, что рольставни будут работать именно так, как удобно Вам!

Содержание статьи

Используйте быстрые ссылки для перехода по странице:

Механическое управление рольставнями

Если вы не хотите увеличивать счета за электричество и выбираете рольставни для небольшого помещения, где не надо одновременно открывать 5-10 окон, советуем механику вместо автоматического управления. Такое решение подойдёт для частных квартир (в ванную или санузел, в шкаф на балконе, вместо двери в кладовку) и для офисов, рынков, магазинов.

Ленточный привод устанавливается на роллеты с весом полотна до 15 кг (по нашему опыту лучше до 10кг). Полотно роллет поднимается и опускается за счет натяжения ленты. Используется только внутри помещения в узких нишах шириной до 400мм и высотой до 2500 мм (например, технические шкафы в санузлах).

Шнуровой инерционный привод предназначен для управления роллетой внутри помещения. Грузоподъемность до 15 кг. Чтобы поднять рольставни, надо потянуть за шнур, который сам наматывается в кассету. От несанкционированного открытия в нижнюю планку устанавливается ручной или замковый ригель.

Пружинно-инерционный механизм с внутривальным приводом применяется для роллет с весом полотна до 100 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес полотна уравновешивается торсионной пружиной, установленной на валу. РЕКОМЕНДУЕМ!

Шнуровой редукторный привод применяется при весе полотна до 20 кг. Управление приводом осуществляется вращением рукоятки шнурового укладчика. Ручка съемная. Удобен при монтаже привода с выводом шнура через стену.

Воротковый привод предназначен для управления конструкцией весом до 35 кг снаружи помещения. Рольставни приводятся в движение, при вращении ручки. К редуктору, который находится на валу, присоединяется кардан. Кардан соединяется с ручкой. При вращении ручки в ту или другую сторону, полотно либо поднимается либо опускается.

Кордовый привод предназначен для управления роллетой внутри помещения. Удобен при монтаже привода с выводом корда через стену. Поднимает полотно весом до 80 кг.

Наименование	Грузоподъемность	Комплектация
Ленточный привод (инерционный)	до 15 кг	Укладчик UCS, шкив TP125, направляющая TG
Шнуровой привод (инерционный)	до 15 кг	Укладчик SBG, шкив TP125, направляющая BGI, пружина предохранительная SPR250
Пружинно-инерционный механизм (ПИМ)	до 100 кг	Укладчик SBG, шкив TP155, направляющая BGI, рукоятка KUR, пружина предохранительная SPR250
Шнуровой привод (редукторный)	до 20 кг	Укладчик SBG, шкив TP155, направляющая BGI, рукоятка KUR, пружина предохранительная SPR250
Воротковый (карданный) привод	до 35 кг	Редуктор W35M, вороток H150, кардан CJ8, пластина PL85, штифт BC, втулка PV, клипса CL
Кордовый (тросовый) привод	до 80 кг	Укладчик SBR/40, корд RP3, шкив RP40x150, направляющая RG/F, корпус SPG, трубка защитная PT

Автоматическое управление рольставнями

Вы можете выбрать автоматический вариант управления рольставнями с пульта дистанционного управления или с помощью настенного выключателя. Все зависит от того, как вам будет удобнее. Вы также можете выбрать комбинированный способ управления и предусмотреть несколько вариантов открывания и закрывания роллет.

Выключатель

Роллета закрывается поворотом выключателя или нажатием кнопки на стене. Подойдёт для квартир с 2-3 окнами и промышленных зданий – витрин, салонов, складов. Подробнее…

Пульт ДУ

Удобно для коттеджей и дачных участков: можно управлять всеми рольставнями одновременно или каждой по отдельности. Подробнее…

Управление всеми рольставнями в доме с одного места

Чтобы управлять всеми рольставнями (роллетами) одновременно с одного места в доме необходимо выбирать групповое либо комбинированное управление.

Индивидуальное управление каждой конструкцией при помощи индивидуального настенного выключателя либо пульта

Групповое управление обеспечивает одновременное управление группой конструкций при помощи одного выключателя либо пульта

Комбинированное управление подразумевает одновременное управление группой конструкций одним пультом, а также каждого раздельно

Многоканальное управление одной конструкцией при помощью нескольких каналов управления

Управление рольставнями с помощью настенного выключателя

Настенные выключатели — это бюджетный вариант автоматического управления. Устанавливаются в области оконного или дверного проема. Для каждой рольставни — свой выключатель. Не рекомендуем выбирать настенные выключатели, если в доме много окон.

Где используются? На дачах , если хозяева планируют открывать рольставни 2 раза в год — весной, когда приезжают, и осенью, когда уезжают с дачи. В квартирах с 2-3 окнами. Внутри промышленных и коммерческих объектов.

Несколькими изделиями можно управлять от одной кнопки поставив перед каждым изделием реле.

Хороший выключатель снабжен встроенной защитой от одновременного срабатывания двух режимов «Открывание» и «Закрывание». Выбирайте подходящий вариант:

Поворотный выключатель — выглядит как ручка для кухонной плиты. Подробнее.

Поворотный выключатель для рольставней внешне похож на рукоятку кухонной плиты, которая поворачивается в нужную сторону.

Работает с фиксацией положения — на сколько повернут выключатель, настолько приподнято роллетное полотно.

Возможно подключение и одновременное управление двумя электроприводами.

Обратите внимание, что существует две модели: с подключением к наружной или скрытой проводке.

Поворотный выключатель для скрытой проводки

Поворотный выключатель для наружной проводки

Клавишный выключатель — похож на обычный выключатель света. Подробнее.

Клавишный выключатель для рольставней имеет устойчивый к ударам корпус и обладает повышенной герметичностью.

Чаще всего устанавливается для управления рольставнями в производственных помещениях с особым технологическим режимом и микроклиматом.

Клавишный двухпозиционный выключатель можно применять только для одной роллетной конструкции.

Стандартный вариант предназначен для скрытой проводки, а для наружной дополнительно устанавливается пластмассовая коробка.

Клавишный выключатель для скрытой проводки

Клавишный выключатель с пластмассовой коробкой для наружной проводки

Замковый выключатель — с замочной скважиной и ключами. Подробнее.

Замковый выключатель применяется для управления рулонные воротами и рольставнями в гараже и технических помещениях. Предназначен для управления одним электроприводом роллет.

Лицевая панель выполнена из металла и представляет собой литой корпус с высоким уровнем антивандальной защиты. Выпускаются модели для скрытой и наружной проводки.

Такие выключатели применяются только с ключами, которые идут в комплекте (обычно 3 штуки). Ключ при поворачивании открывает и закрывает рольставни, и ограничивает доступ посторонним лицам.

Замковый выключатель для скрытой проводки

Замковый выключатель для наружной проводки

Управление рольставнями с пульта

Управление осуществляется с помощью электропривода и пульта дистанционного управления.

Пульты незаменимы в больших домах с множеством рольставен, с их помощью можно управлять каждой конструкцией отдельно и всеми одновременно из любой удобной точки комнаты или улицы.

Эта функция особенно нравится тем, кто стремится превратить свой коттедж в Умный дом. Всего одним пульт вы можете опустить роллеты на всех окнах второго этажа и закрыть на ночь дверную рольставню, и это все не вставая с дивана или продолжая пить чай на кухне.

Управление рольставнями с телефона, смартфона, планшета

Очень удобно открывать и закрывать все рольставни в доме одновременно с помощью единственного устройства — телефона или планшетного компьютера.

Встроенные датчики и таймеры помогают полностью автоматизировать процесс управления роллетами. Автоматические роллеты идеально дополняют всю систему управления, которая называется «Умный дом». С помощью вашего смартфона вы можете управлять роллетами, жалюзи, гаражными и въездными воротами, освещением, розетками, насосами, вентиляторами, поливочными системами, фонтанами и другими электрическими приборами с любого удобного места.

С помощью вашего смартфона или планшета можно управлять каждой роллетой отдельно, открывать и закрывать группы рольставней по вашему усмотрению.

Применение системы повышает безопасность дома во время вашего отсутствия (например, когда вы всей семьей в отпуске). Специальные датчики включают и выключают свет по таймеру, поднимают и опускают роллетное полотно в заданное время — имитируют присутствие хозяев дома, это существенно сокращает риск проникновения злоумышленников.

Можно подключить к системе температурные и метеорологические датчики — и рольставни закроются во время шторма или защитят дом от перегрева в летнюю жару.

Система управления рольставнями от Nero Electronics

Объектами можно управлять с помощью:

радиопультов ДУ
- Radio (надежная система по доступной цене);
- Intro II (система с дополнительной защитой от помех и расширенным функционалом);
интеллектуальных сетевых пультов
- Nero (высокотехнологичная система по доступной цене);
- Nero II (VIP-решение);
выключателей и электронных ключей, входящих в состав простых проводных систем.

Выводы

Рольставнями можно управлять с помощью механических и автоматических приводов.

Лучший механический привод — пружинно-инерционный механизм. Подходит для установки везде: на окна, двери и в гараж, в магазины и торговые точки, в техническую нишу в туалете и санузле, вместо мебельного фасада в шкаф на балконе. Исключение: если окна расположены высоко, а изнутри открыть нет возможности — тогда подойдет шнур или вороток.

Автоматическое открывание простое и приятное. Может осуществляться с помощью настенного выключателя или пульта.

Чтобы управлять всеми рольставнями в доме, необходимо подключить групповое устройство. Nero Electronics — лучшая автоматическая система управления рольставнями. Выбирайте систему Radio, Intro II, Nero или Nero II в зависимости от количества автоматизированных нагрузок, удаленности конструкций от точек управления и количества пользователей. Наши технологи помогут подобрать подходящий вариант при выезде на объект.

Можно включить рольставни в систему «Умный дом» и управлять ими со смартфона или планшета.
