Как выбрать автоматический выключатель для блока питания

Подключение шуруповерта 12 вольт к блоку питания АТХ

Батарейные шуруповерты очень удобны в использовании и получили широкое распространение, как у профессионалов, так и у домашних мастеров. Самой первой, как правило, приходит в негодность батарея. В настоящий момент все производители электроинструмента перешли на литиевые батареи и приобрести новую никель-кадмиевую батарею на старый шуруповерт становится все проблематичней, а цены на эти батареи гораздо выше, чем на литиевые.

Конечно, существует возможность покупки аккумуляторов на различных сервисах, торгующих китайскими товарами. Но нужно время, пока придет посылка с «банками» и опять же, это определенные затраты. Существует альтернатива покупке батареи/банок — подключить шуруповерт к сетевому блоку питания и забыть про быстрый разряд батареек. Мощный блок питания на Алиэкспресс. Появляется много неудобств из-за сетевого шнура, но всегда приходится чем-то жертвовать.

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт — 200_12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Блок питания

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу — зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов, мощность его слишком низкая.

В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ в нем обязательно завалялись.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт — это много пыли.

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно как-то исправлять такую нестабильность.

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь, если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.

Читать еще:  Схема подключения двухклавишного проходного выключателя фирмы лезард

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО ЗАМКА

Напряжение питания электромагнитного замка (ЭМЗ) может составлять 12 или 24 Вольт постоянного тока.

Чаще встречаются исполнения с напряжением 12В, поскольку оно является наиболее популярным в системах безопасности.

Но замки на 24 Вольта потребляют меньше тока при одинаковой мощности. Это значит, что падение (потери) напряжения на соединительной линии (при прочих равных условиях) будет меньше.

Это следует из одной производной формулы закона Ома: U=I*R. При длинных линиях питания это может оказаться ощутимым преимуществом.

Как правило, электромагнитные замки на 24В могут работать и от 12 – во многих таких моделях предусмотрена возможность выбора режима питания. Если замок расположен недалеко от блока питания и для подачи напряжения выбран правильный провод, как правило, ШВВП 2х0,75 достаточно, то можно смело остановить выбор на 12 вольтовой модели.

БЛОК ПИТАНИЯ ДЛЯ ЭЛЕКТРОМАГНИТНОГО ЗАМКА

В первую очередь при выборе блока питания (БП) учитывается его номинальный рабочий ток, который доложен быть не меньше потребляемого ЭМЗ (смотрите паспорт или описание конкретной модели). Как правило. эта величина лежит в пределах 0,3-0,5 Ампера (для замков с усилием удержания 180-500 кг).

Естественно, если к одному блоку планируется подключать несколько ЭМЗ, то их токи потребления нужно суммировать.

Следующий вопрос – резервирование по питанию. При использовании блока бесперебойного питания электромагнитный замок определенное время будет работать при отключении сетевого напряжения. Определить это время можно разделив емкость аккумулятора (Е) для БП на ток потребления (Iпотр).

Например, при емкости АКБ 7 Ампер/ час ЭМЗ с Iпотр=0,3А автономно будет работать в течение Т(час)=7/0,3= 23 часа. Но это расчет для полного разряда аккумуляторной батареи. Реально время будет меньше примерно на 20-30%, то есть составит около 17 часов.

Это что касается технической стороны вопроса.

Это требование касается большей частью общественных объектов, оборудованных системой контроля и управления доступом – СКУД. Для дачи или частного дома оно не обязательно, особенно, если выход из помещения предусмотрен «по кнопке». Кроме того, в частном секторе резервирование будет полезной опцией – это очевидно.

Ну а что касается цены, то здесь можно выбирать самую дешевую модель, поскольку к качеству выходного напряжения электромагнитные замки не критичны. Главным критерием является надежность, поэтому все-= таки сомнительных брендов нужно избегать.

Проверенных моделей на рынке достаточно:

  • ББП;
  • Рапан;
  • Резерв.

Я не назвал продукцию фирмы Бастион («Скат»)потому что у них достаточно высокие цены, но бренд этот известный и провернный.

Кстати, если покупать не резервированный блок питания, то он обойдется дешевле. Например, «Моллюск» с выходным током 3А стоит около 1300 рублей (цены по состоянию на март 2021 года). Можно приобрести и бесперебойный БП, но не устанавливать в него аккумулятор, тоже достаточно бюджетный вариант, если остановиться на перечисленных выше моделях.

Таким образом, организация питания электромагнитного замка – задача относительно простая и дешевая.

Материалы, которые могут быть полезны:

  • питание СКУД;
  • блоки питания – общие сведения;
  • питание ОПС.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

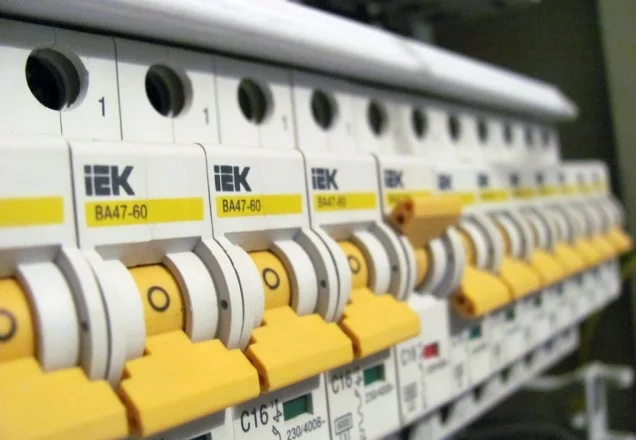

Как выбрать автоматический выключатель для дома, квартиры

Прежде чем выбрать автоматический выключатель, следует разобраться, что это такое и для чего оно нужно. В первую очередь автоматический выключатель предназначен, что бы обеспечить защиту питающих линий, то есть проводов, от короткого замыкания и от перегрузки.

Для эффективной защиты сети необходимо выбрать оптимальные параметры, часто указанные в маркировке. Из маркировки несложно расшифровать наиболее значимые для выбора характеристики. Иногда в маркировке указывается название серии производителя и прочее. Каждый бренд выпускает бюджетные, среднеценовые и премиальные серии, по ним легче сориентироваться с выбором. Тем не менее для эффективности прежде всего нужно определить, какой Вам нужен номинал.

Что такое номинальный ток?

Это максимальный пропускаемый ток, на который не реагирует тепловой расцепитель. Подбирается он по:

• Сечению кабеля — площади среза, достаточной, чтобы пропустить определенную нагрузку и при этом нагреться не выше безопасной температуры;
• Пиковой нагрузке на линии — расчетная суммарная мощность сети, когда работает максимальное количество потребителей.

В данном случае в приоритете сечение кабеля. Нельзя ставить защиту больше, чем кабель может безопасно пропустить. В ином случае он будет сильно нагреваться, до того, как среагирует автомат и возникнет аварийная ситуация.

Как рассчитать автоматический выключатель
Расчет для 220В

Если не знаете сечение провода, подбирайте номинал по суммарной мощности потребителей. Рассмотрим пример, когда стоит задача защитить от КЗ розеточную группу на кухне(в которой суммарная мощность электроприборов 3100 Вт). Допустим, что на соковыжималку(400 Вт), электрочайник(1000 Вт) и блендер(300 Вт) отведена одна розетка (да и в принципе сложно представить, чтобы все работало одновременно), и они не будут включаться одновременно. Берем самый мощный из этих трех потребителей — чайник (1000кВт). Таким образом максимальная вероятная нагрузка получается 2400Вт (3100-300-400 Вт).

Читать еще:  Автоматический выключатель а2050 технические характеристики

Чтобы узнать силу тока (I), нужно максимальную мощность (P) поделить на напряжение (U). И так, значение I в пике составит:

2400Вт / 220В = 10,9 А.

Берем ближайший номинал — 10А. Возникает вопрос, 10,9А — больше 10А, разве тогда «не выбьет»?
Не успеет, так как для нагрева расцепителю необходимо время. Например, если на автомат в 10А подать 15А, то он сработает примерно через 8 мин, а при 11А будет нагреваться 20 мин, пока не разойдутся контакты. Учитывая, что электрочайник выключится через 3-5 минут, сетевая нагрузка упадет раньше, чем среагирует расцепитель.
С другой стороны, некоторые пользователи берут номинал «с запасом». Это делать нецелесообразно по двум причинам:

• При превышении допустимой мощности проводка начнет плавиться до того, как сработает расцепитель. В результате обгорают розетки, иногда случаются пожары;
• Вы переплатите деньги, так как чем больше характеристики, тем выше стоимость

Не редкость и ситуации, когда номинальный ток выбран правильно, но свет все равно выбивает, при том что проводка целая и все электроприборы исправны. Чаще всего такая проблема возникает из-за неправильно выбранной характеристики расцепления, иногда именуемой классом или типом.

Что такое характеристика расцепления и как ее выбрать?

Бытовая техника, работающая на электродвигателях, выдает пусковые токи, часто в несколько раз превышающие мощность, указанную в техническом паспорте. Например, тот же холодильник на 400Вт на старте обычно выдает 1000-1200Вт.

Чтобы не было мгновенной реакции на кратковременный скачок нагрузки, нужна задержка. По ее длительности и определяется характеристика расцепления. В быту применяются три класса:

• B — европейский стандарт с наименьшей задержкой перед срабатыванием. Ставится на линии без предполагаемых пусковых токов: освещение, нагревательное оборудование и пр.;
• C — характеризуется средней задержкой перед срабатыванием. Ставится на комбинированные розеточные и силовые линии, где частично включены потребители, работающие на электродвигателях. Самый популярный вариант в домах, квартирах, офисах и пр.;
• D — с наибольшей задержкой, ставится на линии с потенциально высокими пусковыми токами: скважина, полив, гараж и пр. чем больше нагрузка превышает номинал, тем быстрее нагреется и сработает расцепитель.

Но, при достижении определенной нагрузки, расцепитель срабатывает мгновенно, воспринимая высокую мощность на старте в качестве КЗ. Выглядит значение мгновенного отключения следующим образом:

• B — 3-5 In;
• С — 5-10 In;
• D — 10-20 In, где In — номинал.

Чтобы было понятнее, представьте что Вы выбрали In 10А и класс B. При резком скачке нагрузки свыше 30А (что в 3 раза больше), цепь разорвется меньше чем за секунду. Класс C совершит мгновенное отключение только от 50А (в 5 раз больше).

Для каждой цели применения оптимально подходит соответствующая характеристика расцепления, потому никогда ею не пренебрегайте. Правильно подобранные характеристики — залог эффективности, но чтобы в ответственный момент не случилось беды, не экономьте и на отключающей способности.

Как выбрать блок питания для компьютера?

Суждение о том, что компьютерные блоки питания быстро изнашиваются и их нужно менять каждые два-три года, дабы избежать электрополомки других компонентов ПК, давно устарело. Оно относилось к низкокачественным «безымянным» китайским БП, тогда как многие современные брендовые модели имеют заводскую гарантию пять-семь лет, а значит на практике могут исправно проработать даже десятилетие. Проще говоря, если единожды потратиться на добротный блок питания, он с легкостью переживет два-три крупных апгрейда ПК.

Актуальные форм-факторы

Первым делом нужно определиться с форм-фактором блока питания, чтобы он без проблем поместился в корпус вашего ПК и подключился к материнской плате.

ATX – самый распространенный форм-фактор блоков питания. Выделяется самой высокой мощность (от 300 Вт до 1,5 кВт) и, соответственно, большими габаритами.

SFX и TFX – компактные блоки питания мощностью от 200 до 500 Вт. Модели SFX внешне напоминают уменьшенную копию ATX, тогда как TFX имеют продолговатую форму. В силу своих габаритов и крепления применяются в миникомпьютерах: офисных тонких клиентах, домашних медиацентрах, сетевых хранилищах и игровых консолях Steam Machine.

Внешние БП – похожи на блоки питания для ноутбуков, но комплектуются переходником-разветвителем питания для материнской платы и других компонентов ПК. Максимальная мощность – 100 Вт. Предназначены для самых компактных ПК, в корпусе которых не нашлось места для внутреннего БП.

Номинальная мощность и мощность по линиям

Важно учитывать, что две модели блоков питания, для которых заявлена одинаковая номинальная мощность, скажем, 500 Вт, на деле могут выдавать кардинально разную мощность – от 300 до 600 Вт. Причин этому несколько.

Во-первых, производители низкокачественных БП, которые поставляются в комплекте с дешевыми компьютерными корпусами, могут банально обманывать – прицепить на 300-ваттную модель наклейку от 500-ваттной. Тогда как компании с хорошей репутацией зачастую наоборот занижают заявленную мощность своих БП по сравнению с реальной. Например, гарантируется беспроблемная работа БП на мощности 500 Вт, но на пределе своих возможностей (пиковая мощность) он выдает 600 Вт, хотя при этом существенно повышается износ.

Во-вторых, номинальная мощность БП является суммой мощностей по линиям питания с разным напряжением: +3,3, +5 и +12 В. Линия +3,3 В в современных компьютерах практически не используется, а линия +5 В применяется для питания дисковых накопителей и тихоходных вентиляторов, то есть загрузить ее более чем на 100 Вт не возможно. Самой же важной и мощной является линия +12 В, которая питает процессор и видеокарту (или несколько видеокарт). Эта линия может быть как общей, так и разделенной на подлинии (+12_1, +12_2 и т. д.). У разных моделей БП соотношение мощности линии +12 В к номинальной мощности может существенно отличаться. Хорошим показателем считается коэффициент 0,8 (например, 400 Вт по линии +12 В при номинальной мощности БП 500 Вт), а отличным – коэффициент 0,9 и выше (450 из 500 Вт).

Сертификация 80 PLUS

Еще одной немаловажной характеристикой блока питания является коэффициент полезного действия – процент электроэнергии, которая действительно передается компонентам ПК, а не превращается в побочное тепло. Для упрощенного обозначения КПД блоков питания была разработана сертификация 80 PLUS. Так, БП с КПД не менее 82 процентов на полной нагрузке при питании от бытовой электросети 220 В награждаются сертификатом 80 PLUS. В свою очередь, модели с КПД 85 процентов – сертификатом 80 PLUS Bronze, 87 процентов – Silver, 89 процентов – Gold, 90 процентов – Platinum, а 94 процента – лишь недавно утвержденным Titanium.

К тому же, по сертификату 80 PLUS проще всего отличить качественный БП от некачественного. Недобросовестный производитель БП, пытаясь сэкономить на всем чем можно, уж точно не будет тратиться на прохождение официального тестирования и сертификацию. А значит, наличие хотя бы минимального сертификата 80 PLUS является, с высокой вероятностью, гарантией качества. Впрочем, существует немало хороших БП без сертификата 80 PLUS (например, серии Aerocool VX и Chieftec iArena) – они вполне надежные, просто не дотягивают до нужного КПД.

Читать еще:  Вводной автоматический выключатель ва63

Система охлаждения

Даже самые энергоэффективные БП с сертификатом Titanium выделают значительный объем тепла, который нужно каким-то способом отводить и рассеивать. Блоки питания с полностью пассивным охлаждением – большая редкость, так как стоят очень дорого и ограничены по мощности отметкой 500 Вт. Немного чаще встречаются БП с отключаемым в простое вентилятором, впрочем, гибриды тоже стоят недешево. Массовыми же на рынке являются блоки питания с активным охлаждением, но автоматически регулируемыми в зависимости от нагрузки и температуры оборотами крыльчатки. Диаметр вентилятора может варьироваться от 80 до 135 мм – чем больше, чем тише. Вентилятор с гидродинамическим подшипником будет оставаться тихим намного дольше, чем обычный втулочный, а дополнительная подсветка украсит экстерьер ПК.

Кабели и коннекторы

По способу крепления проводов блоки питания делятся на три типа: немодульные с наглухо припаянными кабелями, полумодульные с фиксированными основными кабелями и съемными дополнительными и, наконец, модульные, в которых можно отсоединить абсолютно все провода. С точки зрения кабель-менеджмента модульные или хотя бы полумодульные БП лучше, так как позволяют избавится от ненужных для вашей конфигурации ПК проводов. Но в некоторые компактные компьютерные корпуса модульные БП не поместятся, так как из-за портов для подключения проводов они немного длиннее немодульных.

К обязательным кабелям относятся 20+4-контактный для питания материнской платы и 4-контактный (либо 4+4) для питания процессора. Усиленный кабель питания требуется для процессоров Intel LGA2011 и AMD FX-8000 (см. статью «Как выбрать процессор для компьютера?»). Также вам точно пригодится хотя бы один SATA-коннектор для питания жесткого диска или твердотельного накопителя (их бывает до десяти штук, объединенных по два-три на один кабель). Уже опционально для корпусных вентиляторов, которые не питаются напрямую от материнской платы, понадобятся большие Molex-коннекторы, а для некоторых дискретных звуковых карт – коннекторы MiniMolex, который раньше применялись для Floppy-дисководов.

Отдельным «пучком» идут кабели для питания видеокарт с 6 или 6+2-контактными коннекторами. Для видеокарт начального уровня (GeForce GTX 750 и 750 Ti, Radeon R7 360) кабель питания вообще не требуется, для среднеуровневых (GTX 950, 960, 970, 1060, Radeon R7 370, RX 480) нужен один 6 или 6+2-контактный, а для флагманских (GTX 980, 980 Ti, 1070 и 1080, Radeon R9 380, 380X, 390 и 390X) – пара таких коннекторов. У старых и современных маломощных блоков питания коннектора для видеокарт может вообще не быть, но можно воспользоваться переходником с Molex, который поставляется с некоторыми видеокартами в комплекте либо продается отдельно.

Кто на самом деле производит блоки питания?

На полках магазинов встречаются блоки питания десятков брендов, но большинство из них сами ничего, кроме дизайна корпуса, не разрабатывают и, уж тем более, не производят. Так, блоки питания популярной марки Aerocool построены преимущественно на готовых решениях Andyson и HEC, а хорошо знакомые отечественному покупателю Chieftec применяют схемотехнику Sirtec и CWT. В принципе, в этом нет ничего зазорного, просто стоит учитывать, что одна и та же электронная «начинка» может встречаться в БП разных брендов, отличающихся ценой вдвое. Не только для других, но и под своим брендом производят блоки питания из известных только компании FSP и Seasonic. Напоследок рекомендуем прочитать статью «Лучший выбор: 5 блоков питания для компьютера».

Питаемся правильно: как выбрать блок питания для компьютера

Мало собрать мощные комплектующие в корпусе ПК: надо их еще и правильно запитать. Рассказываем, на какие параметры обратить внимание при выборе блока питания.

К сожалению, в компьютер нельзя установить любую приглянувшуюся железку. Чтобы ПК функционировал нормально, комплектующие должны быть совместимы между собой по определенным параметрам. У блоков питания таких характеристик не так много, но в них нужно уметь разбираться, чтобы подобрать оптимальную модель.

Питание потом. Главное — чтобы влезло!

В первую очередь обратите внимание на габариты блока питания. Вам нужен такой, который влезет в корпус.

Иными словами, если у вас корпус форм-фактора ATX, то и блок питания должен быть такого же типа. Можно меньше. Если взять больше, то комплектующая не влезет в корпус, и её придется оставлять проветриваться снаружи. Самые популярные форм-факторы следующие:

  • ATX — это самый распространенный форм-фактор блоков питания для ПК. Они имеют габариты 150x86x140 мм и бывают двух вариантов исполнения: с закрытым (80 мм) и открытым (120 мм) вентилятором.
  • SFX – компактные блоки питания с короткими проводами и размерами 125×51,5×100 мм. Это форм-фактор для компактных мультимедийных ПК или серверов.
  • TFX – форм-фактор для корпусов нестандартной формы или небольшой высоты, тоже с короткими проводами. Его размеры – 85x65x175 мм. Грубо говоря, SFX более «квадратный», а TFX более «вытянутый».
  • Внешние блоки питания вообще не предназначены для установки в корпус компьютерам. Они чаще всего имеют большую мощность и используются в профессиональном оборудовании.

Смотрим на коннекторы

Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.

  1. Основной кабель питания 20+4 pin. Версия 1.0 и выше подключается к материнской плате при помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
  2. Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
  3. Кабель питания жесткого диска SATA. Подает питание на накопители современного типа.
  4. Кабель питания периферии. В настоящее время используется редко. В основном используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
  5. Кабель питания шины PCI-Express. Предназначен для коннекта видеокарты. Чаще всего встречается в формате 6+2 pin. Но существуют и другие.
  6. Кабель питания флоппи-привода. Использовался для подачи питания на устройство для чтения дискет. Устаревший тип кабеля. Также иногда применяется в платах расширения (например, звуковая карта).

Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.
