Как подключить выключатели с подсветкой Legrand Etika 672403, 672203, 672303, 672603

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Электроустановочные изделия используются потребителями в качестве функциональных устройств и играют важную роль в оформлении интерьера. Поэтому изготовители, разрабатывая такие приборы, уделяют внимание не только техническим характеристикам, но и внешнему виду изделий, стараясь, чтобы изделия соответствовали требованиям современного дизайна. Среди мировых производителей электрофурнитуры одно из первых мест занимает компания Legrand, продукция которой отличается многообразием форм и цветовых решений.

Компания Legrand

Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора. Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира. Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

Продукция компании Legrand в полном объеме сертифицирована на соответствие нормативно-технической документации, действующей на территории России.

Особенности и преимущества электрофурнитуры Legrand

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

  • электробезопасности;
  • отказоустойчивости;
  • пожаростойкости;
  • энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Популярные серии и классификация

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

  • Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
  • Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

Читать еще:  Simon выключатель одноклавишный подключение

По функциональному назначению выделяют такие группы изделий:

  • Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
  • Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
  • Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
  • Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

  • Накладные применяются с открытым видом электропроводки.
  • Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

  • кнопочные;
  • сенсорные;
  • клавишные;
  • реагирующие на движение людей.

Выключатели/переключатели клавишного типа являются самыми распространенными. Ими оснащено большинство жилых и офисных помещений. Между собой такие устройства отличаются количеством клавиш, при помощи которых можно управлять теми или иными группами осветительных приборов.

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

  • приводимые в действие легким касанием руки (модели сенсорного типа);
  • активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Подключение выключателей/переключателей Legrand

Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

Как подключить Legrand выключатель

У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.

Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.

Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.

Подключают выключатель в следующем порядке:

  1. Обесточивают электросеть.
  2. При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
  3. Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
  4. Подсоединяют электрические провода к соответствующим клеммам выключателя.
  5. Устанавливают выключатель в монтажную коробку.
  6. Возвращают на место рамку и клавиши.

Двухклавишный выключатель собирается из двух одноклавишных, поэтому схемы подключения каждой половины идентичны.

Подключение выключателя Legrand с подсветкой и индикацией

Дополнительная лампа в выключателях используется для таких целей:

  • Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
  • Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.

Режим индикации нагрузки включается только в том случае, если к входным контактам выключателя подключить «на разрыв» не только фазный провод, но и «нейтраль».

Электроаксессуар, регулирующий освещение, — обязательный элемент электросети. Он есть в каждой квартире и в каждой комнате. Важно, чтобы он был безопасным, легко монтировался и без проблем обслуживался. Всем этим критериями соответствуют выключатели Legrand: как подключить провода к этому устройству мы расскажем отдельно.

Особенности

По своем строению модели от французского производителя не отличаются от аналогов. Они включают:

  • основу: на ней расположены все крепежные детали, за счет которых устройство и монтируется к стене;
  • корпус и раму;
  • контакты и клавиши;
  • клеммы.

Основа делается из оцинкованной стали. Это обеспечивает надежность крепления. Декоративные панели пластмассовые или керамические. Последние выдерживают большую нагрузку. У некоторых устройств есть светодиоды: они отвечают за внешнюю подсветку.

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается. Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель.

Читать еще:  Концевой выключатель дверей лифта

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Как подключить выключатель Legrand с подсветкой

Существует два вида моделей со светодиодами. Первые работают в режиме индукции, и свечением оповещают, что нагрузка включена. Подключаются они так:

Вторые выполняют функцию ночной подсветки, позволяя легко обнаружить устройство в темноте. Схема их подключения отличается от предыдущей:

Перед тем, как подключить выключатель Legrand Etika с подсветкой, убедитесь, что тип монтажа соответствует назначению устройства.

Как выглядят выключатели legrand

Quteo Выключатель двухклавишный наружный IP44 белый 10А

  • Код товара 4229720
  • Артикул 782302
  • Производитель Legrand/Quteo

PLEXO Переключатель одноклавишный 10А наружный серый IP55 (69711)

  • Код товара 5363050
  • Артикул 069711
  • Производитель Legrand/Plexo

Quteo Переключатель одноклавишный наружный дерево 10А

  • Код товара 814839
  • Артикул 782264
  • Производитель Legrand/Quteo

Сделано
в России

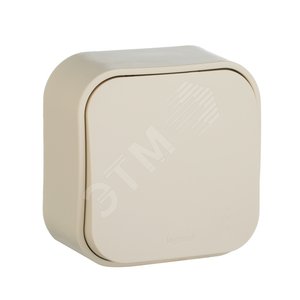

Quteo Переключатель одноклавишный наружный бежевый 10А

  • Код товара 6285782
  • Артикул 782234
  • Производитель Legrand/Quteo

Сделано
в России

Quteo Переключатель одноклавишный наружный IP44 серый 10А

  • Код товара 3427794
  • Артикул 782334
  • Производитель Legrand/Quteo

PLEXO Переключатель с индикацией 10А IP66

  • Код товара 169991623
  • Артикул 090460
  • Производитель Legrand/Plexo

Выключатель одноклавишный, наружный IP44, 10А, белый

  • Код товара 150726
  • Артикул 782300
  • Производитель Legrand/Quteo

Выключатель одноклавишный, IP44 наружный, двухполюсный, белый

  • Код товара 8629956
  • Артикул 782309
  • Производитель Legrand/Quteo

Quteo Переключатель одноклавишный наружный белый 10А

  • Код товара 8793339
  • Артикул 782204
  • Производитель Legrand/Quteo

Сделано
в России

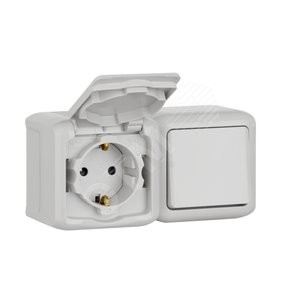

Quteo Блок: Выключатель + розетка с заземлением со шторками наружный серый IP44

  • Код товара 6334952
  • Артикул 782348
  • Производитель Legrand/Quteo

Quteo Блок: Выключатель + розетка с заземлением со шторками наружный белый IP44

  • Код товара 7487181
  • Артикул 782318
  • Производитель Legrand/Quteo

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Виды розеток торговой марки Legrand

Электрические розетки производства Legrand зарекомендовали себя с положительной стороны на российском рынке. Они стали неотъемлемой частью офисного и жилого помещения. Розетки ТМ « Legrand » отвечают всем нормам и стандартам, обладают надежностью, долговечностью, безопасностью при использовании. Процесс установки проходит с легкостью, а многообразие дизайнерских решений подойдет под любой интерьер.

Разновидности розеток Legrand

На Российском рынке представлен широкий ассортимент розеток торговой марки Legrand. Ниже мы расскажем про каждый из них.

Legrand Valena

Данная серия розеток завоевала покупателей за счет утонченного стиля и разнообразия цветовой гаммы. Производят их только из качественных материалов, что соответствует высоким стандартам безопасности. Монтаж осуществляется с легкостью и без труда, а подключение возможно двумя способами — винтовым и безвинтовым. В некоторых моделях данной серии в наличии имеются защитные шторки и заземление.

Legrand Valena Life

Розетки из новой серии Legrand Valena Life отличаются высокими стандартами безопасности, производятся со шторками и без них. Монтаж аналогичен с предыдущей серией розеток. Цветовой ассортимент данной серии невелик, имеются три классические расцветки.

Legrand Valena Allure

Эта серия розеток оборудована зажимами (винтовой, безвинтовой) для возможности осуществить быстрый и безопасный монтаж. В наличии также имеются модели с защитными шторками. Представлены в данных цветовых расцветках: белая, слоновая кость, алюминий, жемчуг, антрацит.

Legrand Celiane

Celiane — это серия premium-класса. Дизайн этих розеток необычен, смотрится шикарно и технологично (сопряжены с системой «Умный Дом» при работе с электрическими приборами). Аналогичного вы ничего не найдете во всем мире. Установить возможно с применением винтов, или без них.

Читать еще:  Как подсоединить сенсорный выключатель

Legrand Galea Life

Эти розетки относятся к числу легко устанавливаемых, т.к. имеют безвинтовой способ подключения. Обладают широкой цветовой палитрой. А с помощью специальных рамок можно сформировать многопостовой механизм в различных положениях (вертикально, горизонтально). И с их помощью возможно воплотить самые смелые дизайнерские решения.

Legrand Mosaic

Данная линейка разрабатывалась специально для помещений офисного и производственного типа. Имеют высокое соответствие качественным стандартам. Обладают возможностью соединения в технологичную конструкцию при работе с другими устройствами той же серии. Разнообразный дизайн и ассортимент расцветок подойдут под любой интерьер. Монтаж проходит с легкостью, при этом имеются два вида установки — внутренний и наружный.

Legrand Plexo

Эта серия розеток предназначена для помещений с повышенной влажностью и требованиями к гигиене. Их легко установить, демонтировать и комбинировать. Они обладают защитными свойствами от воздействия внешней среды, а также отличаются надежностью и долговечностью. Местами применения служат: школы, предприятия, строительные площадки, автосервисы и т.п.

Legrand Quteo

Серия разработана под открытый тип проводки. Устанавливают такие розетки в строениях из дерева, балконах и террасах, и прочих помещениях. Стоимость данных изделий невысока, при этом имеет высокую защиту (даже от огня) и произведены из высококачественных материалов. Комбинируются с прочими устройствами из данной серии. Устанавливаются с помощью винтового способа.

Legrand Cariva

Отличительными характеристиками серии Legrand Cariva считаются — доступная цена, современный дизайн, расцветка оттенков в пастельных тонах. Имеют два способа монтажа — винтовой и безвинтовой.

Legrand Oteo

Предназначены для накладного монтажа. Имеет тонкую рамку, долговечны в использовании и пожаростойки. Чаще всего их устанавливают в жилых помещениях из дерева. С помощью винтового способа производится монтаж данных изделий. При использовании специализированных адаптеров с легкостью объединяются в кабельные каналы.

Виды и типы розеток Legrand

В наше время рынок предоставляет широкий ассортимент розеток: с различными видами проводки (открытая, внутренняя), способами крепления, с заземлением и без, для различных помещений, пожаростойких, со штоками и т.д. Перейдем к подробному рассмотрению типов розеток от торговой марки Legrand.

Розетки без заземления

Относятся к числу простых изделий. Для производства корпуса используются изоляционные материалы. Предусмотрены отверстия для вилки. Устанавливаются эти розетки там, где отсутствует заземляющий контакт, для возможности подключения электрических приборов. К данному типу можно отнести серии Valena, Galea Life, накладные Oteo, и прочая аналогичная продукция.

Розетки с заземлением

Конструкция данного типа розеток выглядит так: центр корпуса оснащен углублением для подключения вилки, а по краям располагаются контакты для заземления. Розетка при связи с вилкой электрооборудования изначально соединяет контакты заземления друг с другом, а уже позже ноля и фазы. В настоящее время такие розетки пользуются большим спросом. А все, потому что, большинство производимых электроприборов уже имеют заземляющий контакт. Практически все серии ТМ Legrand имеют розетки с заземлением (Valena, Mosaic, Galea Life, Cariva и т.д.) .

Розетки с винтовым методом подсоединения (винтовые клеммы)

Подключение такой розетки осуществляется необычным способом. А происходит это так: провод размещают между 2-мя пластинами, которые соединяются винтом. При зажиме этого провода происходит взаимодействие токоведущего провода с электроприбором. Данный вид розеток относится к числу надежных. При ослаблении контакта вам потребуется только затянуть его отверткой. В данных сериях есть экземпляры данного типа: Celiane, Cariva, Plexo, Valena, Mosaic и др.

Розетки с безвинтовым способом подключения (автоматические зажимы)

В ситуации с данным типом розеток, провод вставляется в отверстие, с помощью специальной кнопки. Что отличает их от остальных, так это то, что есть возможность мгновенного подключения к сети. Такой тип представлен во всех сериях, кроме Quteo и Oteo.

Встроенные розетки

Такие розетки применимы для проводки внутреннего типа. Электрическую часть размещают во внутренней поверхности стены. Местами применения служат жилые и офисные помещения. В сериях Valena, Mosaic, Galea Life представлен такой тип розеток.

Накладные розетки

При расположении проводке на стене (открытой) используют этот тип розеток. Их устанавливают в производственных помещениях и домах из дерева. Legrand представляет данный тип в своих сериях Oteo и Quteo, которые были произведены специально для накладной установки.

Розетки, оборудованные защитными шторками

Безопасные розетки для домов, где есть маленькие дети. Они защищены специальными шторками, которые открываются только при единовременном нажатии парой вилочных штырьков на них. Но есть и другие способы открытия: при большом усилии, сверху, при круговом движении штырьком. В сериях Valena, Galea Life, Mosaic есть образцы данного типа.

Розетки, адаптированные к повышенной влажности

Имеют свой класс защиты от воздействия воды и пыли (IP). Его наносят на корпус розетки, или прописывают в инструкции и упаковке. Только одна серия поддерживает данный тип — Plexo.
