Кнопочные выключатели или механические

Что такое переключатели, включатели и выключатели, их виды и обозначение

Коммутационные устройства — это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей, переключателей и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Сложные выключатели, предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,’ вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи. Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Читать еще:  Выключатели внешние под старину

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или « » (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком « PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.

  • Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
  • Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!
  • 19 Кнопочные выключатели ку и ву

    19.1 Кнопочные выключатели ку

    Назначение и технические данные. Кнопочные выключатели (КУ) применяют для включения аппаратов вспомогательных цепей и цепей управления. В зависимости от назначения и места установки (на пультах машиниста и помощника машиниста, в высо­ковольтной камере) на электровозе применены выключатели трех типов. Выключатели КУ, установленные на пульте машиниста, имеют замки.

    Технические данные выключателей:

    Номинальное напряжение, В 50

    Номинальный ток, А 10

    Усилие включения рукоятки, Н 12—17

    Разрыв контактов, мм . . . . 7—-10

    Контактное нажатие, Н 3,5—5,5

    Конструкция.В стальном корпусе 4 выключателя КУ (рисунок 93) установлены переключате­ли.

    Каждый переключатель со­стоит из пластмассовой рукоятки 7, подвижного 2 и неподвижно­го 9 контактов и пружины 3, создающей контактное нажатие. Рукоятки переключателей по­сажены на общую ось 6 и пере­ключаются независимо друг от друга.

    Подвижные контакты имеют дугообразную форму и соедине­ны с выводными зажимами 13 гибкими медными проводниками 12.

    Неподвижные контакты пере­ключателей и выводные зажимы закреплены на общей изоляци­онной планке 10.

    Корпус закрыт крышкой 8, на которой против каждой пере­ключающей рукоятки установле­на табличка 11 с наименованием аппаратов или цепей, включае­мых данным переключателем.

    Рисунок 93 Кнопочный выключатель КУ

    алик 5, служащий упором для рукояток, имеет пальцы, которые при повороте упираются в рукоятки и не позволяют замыкаться контактом. Эти выключатели снабжены специальным клю­чом 7, который не позволяет включить рукоятки при снятом ключе.

    19.2 Выключатель ву-223а

    Назначение и технические данные.

    Выключатель цепи управления ВУ-223А предназначен для подключения цепей управления электровоза к источнику тока низкого напряжения (генератору управления или аккумуляторной батарее).

    Технические данные выключателя:

    Номинальное напряжение, В 250

    Номинальный ток, А 45

    Раствор контактов, мм 16 – 17

    Нажатие на контакт, Н 2,5 – 3

    Ток плавкой ставки предохранителя, А 45

    Конструкция.Выключатель собран в пластмассовом кожухе. В корпусе 2 (рисунок 94) укреплены неподвижный контакт 5, кон­тактный механизм и дугогасительная камера 4 с дугогасительной катушкой 3.

    Рисунок 94 Выключатель управ­ления ВУ-223А

    Контактный механизмсостоит из пластмассовой рукоятки 10, пружины 1 и подвижного контакта 6. Рукоятка снабжена призмовидным вырезом, в который вставлен подвижной контакт. Контактная стойка 7 предохранителя 8 соединена с подвижным кон­тактом гибким проводом 9. Выключатель закрывается пластмас­совым кожухом.

    Рукоятка имеет два положения «Выключено» и «Включено».

    20 Реле цепей управления

    20.1 Реле ВремениРэв-294

    (обозначение в схеме РВ6, РВ7).

    Назначение. Реле времени РЭВ-294 предназначено для контроля положения группового переключателя ПкГ при изменении соединения тяговых электродвигателей и счетчика срабатываний выключателя БВП-5.

    Технические данные реле:

    Номинальное напряжение, В 50

    Номинальный ток контактов, А 5

    Время срабатывания, с 2- 3

    Число размыкающих контактов 2

    Провал контактов, мм 1,5-2,0

    Разрыв контактов, мм, не менее 3

    При отключении питания катушки, за счет наводимого вихревого тока в медной гильзе, получают медленное уменьшение магнитного поля реле, а следовательно и задержку на отключение контактов в 2-3 секунды.

    Читать еще:  Выключатели с тройным включением

    Регулировку выдержки времени на размыкание производят изменением натяжения пружины, а также изменением воздушного зазора между якорем и полюсным наконечником в пределах допусков, предусмотренных чертежом.

    Рисунок 96 Реле времени РЭВ-294:

    1 – катушка: 2 – магнитопровод; 3 – полюсный наконечник; 4 – якорь; 5 – регулировочная шпилька; 6 – блок контактов; 7 – пружина; 8 – гильза медная.

    Ретро-выключатели — как выбрать, материал изготовления, тип монтажа

    При оформлении интерьера в стиле ретро все детали в помещении должны быть выдержаны под старину. Это касается и выключателей. Но под ретро-выключателями подразумеваются не устаревшие модели, выпущенные несколько десятилетий назад. Покупателям предлагается современная продукция, выполненная в старинном стиле. Это значит, что она надежна и соответствует нормам безопасности.

    Приборы отличаются друг от друга не только внешним видом, но также техническими характеристиками. Почитайте следующие рекомендации, чтобы понять, как выбрать ретро выключатель.

    Способ монтажа

    В зависимости от модели, это оборудование может быть предназначено для открытой или скрытой установки. При открытом монтаже прибор устанавливается прямо на поверхность стены. Сама же стена не нуждается в предварительной обработке перед монтажом.

    Если же вы предпочитаете использовать скрытую проводку, заказывайте врезные ретро выключатели. Их закрепляют в заранее подготовленном отверстии внутри стены.

    Варианты управления источниками света

    Перед покупкой прибора подумайте о том, каким количеством светильников он будет управлять, каковы особенности этих источников света. Ведь зная, какие бывают ретро выключатели, вы легко подберете модель под свои задачи.

    Самые простые устройства способны только отключать или включать свет. Они не могут регулировать яркость освещения. Если вы хотите самостоятельно менять уровень подсветки, покупайте диммеры. Некоторые из них умеют работать сразу с несколькими светильниками.

    Стандартные выключатели бывают проходными. С помощью таких моделей можно управлять источниками света из двух точек. Например, включать или выключать один и тот же светильник из комнаты и из коридора. Помимо этого, существуют модели, способные работать со светильником с четырех точек. Они называются перекрестными.

    Прежде чем решить, какие ретро выключатели лучше купить, подумайте, сколькими источниками света они будут управлять. Для одной лампочки подойдет одноклавишный прибор. Для большего количества источников потребуется соответствующее число клавиш.

    Способы включения

    Как и модели с современным дизайном, бывают трех типов:

    1. Поворотные, оснащенные вращающейся ручкой.
    2. Нажимные, имеющие кнопки или клавиши на лицевой панели.
    3. Тумблерные, у которых есть поднимающиеся и опускающиеся рычажки.

    Если вы не можете решить, какие ретро выключатели лучше ставить, подумайте, к какому способу управления вы привыкли, и покупайте соответствующую модель.

    Уровень защиты

    Под защитой подразумевается устойчивость устройства к негативным воздействиям. Эта характеристика обозначается двумя цифрами. Первая из них говорит о степени защиты от пыли, а вторая — о показателе водонепроницаемости. Чем выше эти цифры, тем лучше защищен прибор от неблагоприятных воздействий.

    Для примера можно рассмотреть выбор оборудования для ванной. В этом помещении нельзя устанавливать прибор с показателем защиты от воды «0». Особенно, если брызги от душа попадают на стены. В таких случаях лучше заказать модель с защитой в пределах 2-4.

    Сила тока и напряжение в сети

    Каждый прибор рассчитан на определенные значения силы тока, напряжения. В несоответствующих условиях он сразу сломается или даже может стать причиной пожара, травм людей. Для того, чтобы заказать совместимую с вашим оборудованием модель, не обязательно знать о том, какие бывают ретро выключатели. Ведь характеристики каждого изделия указываются производителем.

    Материал корпуса

    Для изготовления ретро выключателей используют следующие материалы:

    1. Фарфор и керамику. Модели, сделанные из этих материалов, считаются самыми лучшими. Ведь ретро выключатели из фарфора и керамики не проводят ток, не боятся высоких температур и не поддаются коррозии. У них есть лишь один недостаток — повышенная хрупкость.
    2. Пластик. Этот материал не уступает в свойствах керамике. Но он лучше защищен от механических повреждений, меньше весит, а также стоит меньше, чем фарфоровые. При выборе пластиковых приборов покупайте продукцию только проверенных брендов, например: Мезонинъ «Усадьба», Bironi, EdisEl и др. Дешевые изделия, не имеющие сертификатов пожарной безопасности, часто плавятся и даже могут загореться.
    3. Металл. В лофт-интерьеры хорошо вписываются латунные варианты. Тем более, что этот металл не только красиво выглядит, но и плохо проводит ток, а также не боится коррозии.
    Читать еще:  Диммируемыми выключателями что это

    Изготовитель выключателя

    Выбирать ретро выключатель надо и по бренду, потому что от него зависит безопасность электроприбора. Следующие производители выпускают надежную продукцию:

    1. Lindas. Под этим брендом выпускаются керамические изделия, широкой цветовой гаммы, в том числе под мрамор и другие материалы.
    2. Salvador. Компания занимается изготовлением керамических, фарфоровых, латунных и оловянных приборов. Некоторые из них даже украшены росписью, сделанной вручную.
    3. «МезонинЪ». Эта фирма предпочитает работать с фарфором.
    4. SunLumen и Werkel. Оборудование этих производителей выдержано в строгом стиле.
    5. Leanza. Под брендом Leanza выпускаются фарфоровые модели различных цветов.

    Рассмотренные советы помогут вам понять, как выбрать ретро выключатель. Ориентируйтесь на эти рекомендации, а также на цвет изделий, чтобы заказать удобные, безопасные и надежные приборы, совместимые с вашим интерьером.

    Кнопочные выключатели или механические

    Выключатель кнопочный КЕ 011-У3-исп.1-КЭАЗ (черный) (264477)

    • Код товара 7190517
    • Артикул 264477
    • Производитель КЭАЗ

    Сделано
    в России

    С этим покупают Посмотреть

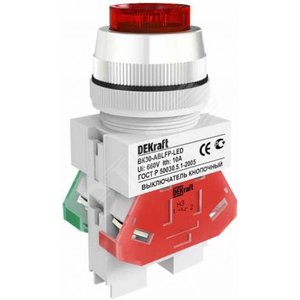

    Выключатель кнопочный ВK-22 ABLFP диам. 22мм зеленый LED 24В AC/DC (25069DEK)

    • Код товара 9870434
    • Артикул 25069DEK
    • Производитель DEKraft/ВК-22

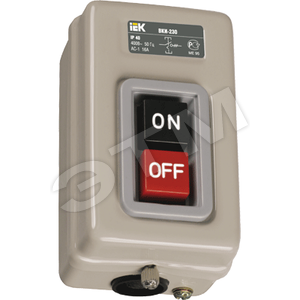

    Выключатель кнопочный ВКИ-230 трехполюсный 16А IP40 230/400В (KVK30-16-3)

    • Код товара 9743277
    • Артикул KVK30-16-3
    • Производитель IEK/ВКИ

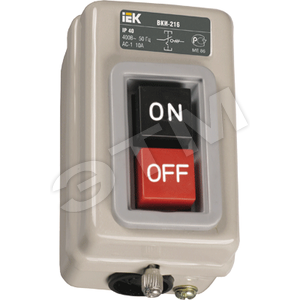

    Выключатель кнопочный ВКИ-216 трехполюсный 10А IP40 230/400В (KVK20-10-3)

    • Код товара 9743273
    • Артикул KVK20-10-3
    • Производитель IEK/ВКИ

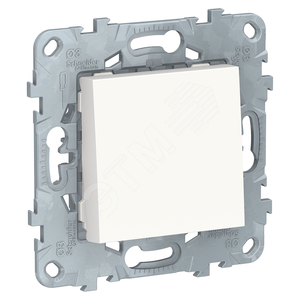

    Выключатель UNICA NEW одноклавишный кнопочный схема 1 10 A белый (NU520618)

    • Код товара 3219519
    • Артикул NU520618
    • Производитель Schneider Electric/New Unica

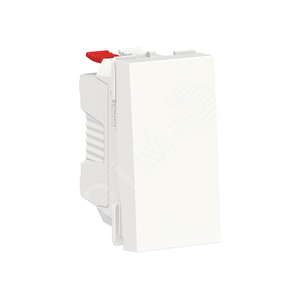

    Выключатель UNICA MODULAR одноклавишный кнопочный схема 1 10 A 1 модуль белый (NU310618)

    • Код товара 2855457
    • Артикул NU310618
    • Производитель Schneider Electric/New Unica

    С этим покупают Посмотреть

    Выключатель одноклавишный, в рамку, белый кнопочный (SDN0700121)

    • Код товара 3543929
    • Артикул SDN0700121
    • Производитель Schneider Electric/SEDNA

    Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм белый (ATN000113)

    • Код товара 9879267
    • Артикул ATN000113
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

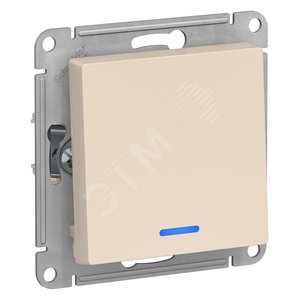

    Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм бежевый (ATN000213)

    • Код товара 6354500
    • Артикул ATN000213
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

    Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм белый (ATN000111)

    • Код товара 2857614
    • Артикул ATN000111
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

    Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм бежевый (ATN000211)

    • Код товара 8330433
    • Артикул ATN000211
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

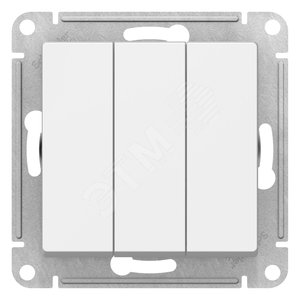

    Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм белый (ATN000131)

    • Код товара 3253764
    • Артикул ATN000131
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

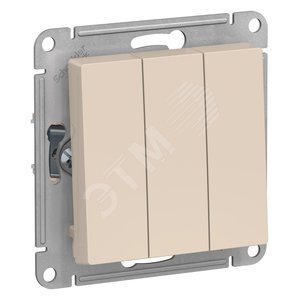

    Выключатель трехклавишный ATLASDESIGN схема 1+1+1 10АХ механизм бежевый (ATN000231)

    • Код товара 4275044
    • Артикул ATN000231
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

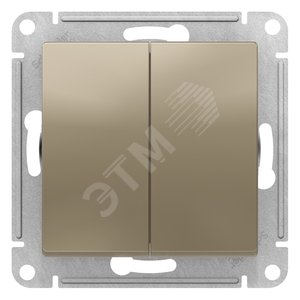

    Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм шампань (ATN000551)

    • Код товара 1236282
    • Артикул ATN000551
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

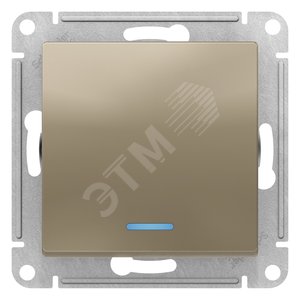

    Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм шампань (ATN000513)

    • Код товара 9366213
    • Артикул ATN000513
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

    Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм алюминий (ATN000351)

    • Код товара 240221
    • Артикул ATN000351
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

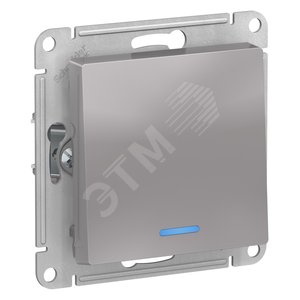

    Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм алюминий (ATN000313)

    • Код товара 6672295
    • Артикул ATN000313
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

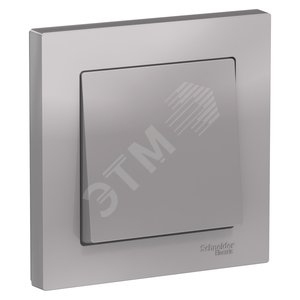

    Выключатель одноклавишный ATLASDESIGN схема 1 10АХ в сборе алюминий (ATN000312)

    • Код товара 7513056
    • Артикул ATN000312
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

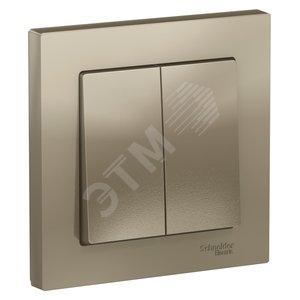

    Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе шампань (ATN000552)

    • Код товара 6224917
    • Артикул ATN000552
    • Производитель Schneider Electric/AtlasDesign

    Сделано
    в России

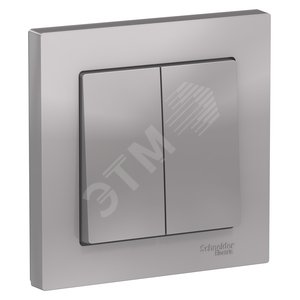

    Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе алюминий (ATN000352)
