Потенциометр с выключателем 4к7

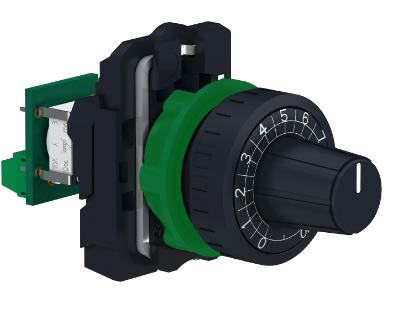

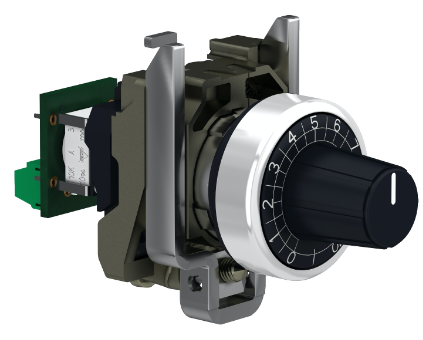

Schneider Electric XB4, XB5 Потенциометры

Потенциометры используются в различных машинах и оборудовании для управления скоростью преобразователей частоты, в качестве задатчика сигнала для твердотельных реле и приборов при регулировании температуры, освещенности, уровня, давления, потока, либо прибором позиционирования положения исполнительных устройств. Конструктивно потенциометры представляют из себя комплектное устройство из переменного резистора требуемого номинала сопротивления и корпуса в пластиковом (серия ХВ5) или металлическим (серии ХВ4) исполнении. Одним из основных применений потенциометров является удаленное управление скоростью вращения электродвигателя через путем изменения сигнала на аналоговом входе преобразователя частоты.

Преимущества потенциометров Schneider Eltectric XB4XB5

• Комплектное устройство готовое к использованию
• Единый дизайн в стиле кнопок и переключателей монтируемых в отверстие 22 мм
• Степень защиты IP66
• Наглядная регулировочная шкала
• Клеммы с винтовыми зажимами

Артикул	Сопротивление	Исполнение корпуса
	XB4BD912R1K*	1 кОм	металлическое основание
	XB4BD912R10K*	10 кОм	металлическое основание
	XB4BD912R100K	100 кОм	металлическое основание
	XB4BD912R4K7*	4.7 кОм	металлическое основание
	XB4BD912R47K	47 кОм	металлическое основание
	XB4BD912R470K**	470 кОм	металлическое основание
	XB5AD912R1K*	1 кОм	пластиковое основание
	XB5AD912R10K	10 кОм	пластиковое основание
	XB5AD912R100K	100 кОм	пластиковое основание
	XB5AD912R4K7*	4.7 кОм	пластиковое основание
	XB5AD912R47K	47 кОм	пластиковое основание
	XB5AD912R470K**	470 кОм	пластиковое основание

* модификации подходящие для управления преобразователями частоты (на 1 кОм, 4.7 кОм, 10 кОм)
** модификации подходящие для управления твердотельными реле (470 кОм)

Технические характеристики потенциометров XB4XB5

Монтаж потенциометров Harmony XB5

Монтаж потенциометров Harmony XB4

Версия: от декабря 2016
Язык: Английский, Размер: 4.4 mb
