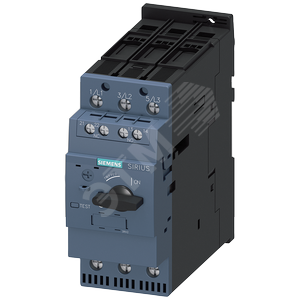

Выключатель автоматический для защиты электродвигателя, типоразмер S3, класс 10, регулируемый расцепитель перегрузки 28- 40 A, уставка расцепителя максимального тока 520 A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным бло (3RV2041-4FA15)

  • Код товара 8539526
  • Артикул 3RV2041-4FA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S3, класс 10, регулируемый расцепитель перегрузки 28- 40 A, уставка расцепителя максимального тока 520 A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным бло (3RV2041-4FA15)

  • Код товара 8539526
  • Артикул 3RV2041-4FA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты трансформаторов, типоразмер S2, регулируемый расцепитель перегрузки 18-25А, уставка расцепителя максимального тока 500A, винтовые клеммы, стандартная коммутационная стойкость (3RV2431-4DA10)

  • Код товара 5234362
  • Артикул 3RV2431-4DA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты трансформаторов, типоразмер S2, регулируемый расцепитель перегрузки 22-32А, уставка расцепителя максимального тока 640A, винтовые клеммы, стандартная коммутационная стойкость (3RV2431-4EA10)

  • Код товара 5459529
  • Артикул 3RV2431-4EA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический, типоразмер S2, FOR TRANSFORMER PROTECTION, регулируемый расцепитель перегрузки 49-59A, уставка расцепителя максимального тока 1332A, винтовые клеммы, STANDARD BREAKING CAPACITY (3RV2431-4XA10)

  • Код товара 6988484
  • Артикул 3RV2431-4XA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический, типоразмер S2, FOR TRANSFORMER PROTECTION, регулируемый расцепитель перегрузки 54-65A, уставка расцепителя максимального тока 1300A, винтовые клеммы, STANDARD BREAKING CAPACITY (3RV2431-4JA10)

  • Код товара 118147
  • Артикул 3RV2431-4JA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 20, регулируемый расцепитель перегрузки 28-36 A, уставка расцепителя максимального тока 520 A, винтовые клеммы, стандартная коммутационная стойкость, С ФРОНТАЛЬНЫМ БЛОК (3RV2031-4PB15)

  • Код товара 4001798
  • Артикул 3RV2031-4PB15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S3, класс 10, регулируемый расцепитель перегрузки 28- 40 A, уставка расцепителя максимального тока 520 A, винтовые клеммы, стандартная коммутационная стойкость (3RV2041-4FA10)

  • Код товара 2408484
  • Артикул 3RV2041-4FA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический, для защиты электродвигателя, типоразмер S00, класс 10, регулируемый расцепитель перегрузки 10- 16A, уставка расцепителя максимального тока 208A, винтовые клеммы, стандарная коммутационная стойкость (3RV2011-4AA10-0BA0)

  • Код товара 1758781
  • Артикул 3RV2011-4AA10-0BA0
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический SZ S0, для защиты электродвигателя, класс 10, регулируемый расцепитель перегрузки 20-25A, уставка расцепителя максимального тока 325A, пружинные клеммы, стандарная коммутационная стойкость, (3RV2023-4DA20)

  • Код товара 897568
  • Артикул 3RV2023-4DA20
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 62- 73A, уставка расцепителя максимального тока 949A, винтовые клеммы, стандартная коммутационная стойкость (3RV2031-4KA10)

  • Код товара 492864
  • Артикул 3RV2031-4KA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 32-40А, уставка расцепителя максимального тока 585A, винтовые клеммы, повышенная коммутационная стойкость (3RV2032-4UA10)

  • Код товара 4871031
  • Артикул 3RV2032-4UA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S3, класс 10, регулируемый расцепитель перегрузки 75- 93A,уставка расцепителя максимального тока 1300A винтовые клеммы, стандартная коммутационная стойкость (3RV2041-4YA10)

  • Код товара 1382317
  • Артикул 3RV2041-4YA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 49- 59A, уставка расцепителя максимального тока 845A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным попер (3RV2031-4XA15)

  • Код товара 2861813
  • Артикул 3RV2031-4XA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 28-36А, уставка расцепителя максимального тока 520A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным попере (3RV2031-4PA15)

  • Код товара 1963161
  • Артикул 3RV2031-4PA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 12-17А, уставка расцепителя максимального тока 260A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным попере (3RV2031-4TA15)

  • Код товара 4380038
  • Артикул 3RV2031-4TA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 12-17А, уставка расцепителя максимального тока 260A, винтовые клеммы, повышенная коммутационная стойкость, с фронтальным попереч (3RV2032-4TA15)

  • Код товара 4586762
  • Артикул 3RV2032-4TA15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 10, регулируемый расцепитель перегрузки 49- 59A, уставка расцепителя максимального тока 845A, винтовые клеммы, стандартная коммутационная стойкость (3RV2031-4XA10)

  • Код товара 5678594
  • Артикул 3RV2031-4XA10
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S2, класс 20, регулируемый расцепитель перегрузки 42-52А, уставка расцепителя максимального тока 741A, винтовые клеммы, стандартная коммутационная стойкость, с фронтальным попере (3RV2031-4WB15)

  • Код товара 3322792
  • Артикул 3RV2031-4WB15
  • Производитель SIEMENS

С этим покупают Посмотреть

Выключатель автоматический для защиты электродвигателя, типоразмер S3, класс 10, регулируемый расцепитель перегрузки 80- 100A,уставка расцепителя максимального тока 1300A винтовые клеммы, повышенная коммутационная стойкость 100KA (3RV2042-4MA10)

  • Код товара 3325010
  • Артикул 3RV2042-4MA10
  • Производитель SIEMENS

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Проверка времени срабатывания автомата в сетях 0,4кВ

В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).

И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.

С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3. 5. Для автоматов с характеристикой C — 5. 10. Для автоматов с характеристикой D — 10. 20.

Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.

Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.

Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.

Читать еще:  Выключатель противотуманных фар волга

Параметры трансформатора:
Номинальная мощность трансформатора Sн = 630 кВА,
Напряжение короткого замыкания трансформатора Uк% = 5,5%,
Потери короткого замыкания трансформатора Pк = 7,6 кВт.

Параметры питающей линии:
Гр.27 от ЩО 1.2 – 60 м кабель 1х[ВВГнг LS 3×2,5],
ЩО 1.2 от ГРЩ3 – 80 м кабель 1х[АВВГнг LS 5×50],
ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).

Параметры выключателя:
Номинальный ток автоматического выключателя Iном = 16 А
Кратность отсечки K = 10.

Реактивное сопротивление трансформатора:

Xт = 13,628 мОм

Активное сопротивление трансформатора:

Rт = 3,064 мОм

Активное сопротивление кабеля:

Rк = 580,38 мОм

Реактивное сопротивление кабеля:

Xк = 17,36 мОм

Сопротивление энергосистемы:
Xc = 1,00 мОм

Суммарное реактивное сопротивление участка:
XΣ=Xc+Xт+Xк=31,984 мОм

Суммарное активное сопротивление участка:
RΣ=Rт+Rк=583,444 мОм

Полное суммарное сопротивление:

RΣ=583,444 мОм

Ток однофазного короткого замыкания:

IK1=190 А > IминК1 = 10×16 = 160 А
Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.

Чтобы скачать пример расчета в Word, нажмите на кнопку: СКАЧАТЬ ПРИМЕР

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:

рассчитать ток уставки теплового расцепителя автоматического выключателя для защиты асинхроного электродигателя от длительных перегрузок

Назначение и принцип действия расцепителей

Непосредственная коммутация электрической цепи осуществляется с помощью подвижного и неподвижного контактов. В подвижном контакте имеется пружина, обеспечивающая быстрое расцепление контактов. Для приведения в действие механизма расцепления существуют два вида расцепителей.

Тепловой расцепитель, по сути, является биметаллической пластиной, которая нагревается при протекании тока. Когда ток превышает допустимое значение, происходит изгиб пластины и расцепляющий механизм начинает действовать. Время его срабатывания находится в зависимости от тока. Минимальное значение электротока, когда срабатывает расцепитель, имеет величину в 1,45 от значения тока уставки. Срабатывания настраивается с помощью специального регулировочного винта. После того, как пластина остынет, автомат будет полностью готов к последующему использованию.

Электромагнитный расцепитель обладает мгновенным действием и носит еще одно название отсечки. Это соленоид с подвижным сердечником, который и приводит в действие расцепляющий механизм. При протекании тока через обмотку происходит втягивание сердечника, если токовое значение превышает заданный порог. Срабатывание происходит мгновенно, в этих случаях превышение электротока может составлять 2-10 раз от номинального значения.



Выбор и регулировка уставок теплового и электромагнитного расцепителей для АП50

1. Уставка тепловых расцепителей Iт.р. расчитывается по формуле

где: Кп — коэффициент погрешности тепловых расцепителей, принимается на основе эмпирических данных, равным 1.1; Кн — коэффициент нагрузки, для цепей работающих в следующих условиях:

  • токи нагрузки для цепей, подключенных к аппарату, не превышают номинального тока Iнагр. 2.0;
  • для остальных цепей Кн-1.5;

Iнmax — максимально возможный ток ток перегрузки (для цепей постоянного тока принимается больше на 30%), А; Уставка электромагнитного расцепителя определяется по формуле
Кэм=Iэм.расч÷Iном

где: Iном — номинальный ток выключателя, А; Исходя из полученного расчетного значения уставки электромагнитного расцепителя, выбирается аппарат с ближайшим большим выпускаемым значением электромагнитного расцепителя. Можно определить коэффициент чувствительности аппарата для цепей переменного тока

коэффициент чувствительности аппарата для цепей постоянного тока

где: Iк.з.min — минимальный ток короткого замыкания в цепи, А;

УСЛОВИЯ РАБОТЫ РАСЦЕПИТЕЛЕЙ

Электромагнитные расцепители максимального тока (отсечка) при прохождении переменного однофазного тока (при последовательном соединении полюсов автоматического выключателя) должны срабатывать мгновенно, в зависимости от исполнения выключателя, со следующими допустимыми отклонениями:

  • — уставка 3.5 Iном +/- 15%;
  • — уставка 10 Iном +/- 20%;

Расцепитель максимального тока в нулевом проводе должен срабатывать при токе, равном номинальному току расцепителя фазы с допустимым отклонением от -20% до +40%. Длительно допустимый ток не должен превышать 60% от номинального тока в полюсе выключателя. Время срабатывания тепловых расцепителей t т.р.ср. выключателя при температуре окружающей среды +20℃ +/-5℃ из холодного состояния, при прохождении по ним переменного однофазного тока (при последовательном соединении полюсов автоматического выключателя) должно соответствовать следующим значениям:

    t т.р.ср Читайте также: Как разобрать и отремонтировать энергосберегающую лампу?

  • — с увеличением температуры окружающей среды на каждые 10℃ ток срабатывания теплового расцепителя уменьшается на 6-7%;
  • — с уменьшением температуры окружающей среды на каждые 10℃ ток срабатывания теплового расцепителя увеличивается на 5-6%;

Для компенсации температурного воздействия окружающей среды на тепловые расцепители используется рычаг регулировки. Расцепитель минимального напряжения не должен препятствовать включению выключателя при снижении напряжения до 80% от номинальной величины и должен отключить выключатель при снижении напряжения ниже 35% от номинальной величины напряжения; Дистанционный расцепитель должен срабатывать при напряжении (75%-110%)Uном. Катушка дистанционного расцепителя расчитана на кратковременную работу и поэтому должна включаться через блок-контакты выключателя; Расцепители минимального напряжения и дистанционные расцепители изготавливаются на напряжения: 110В, 127В, 220В, 380В, 415В переменного тока частотой 50, 60Гц.; Блок-контакты автоматического выключателя допускают в продолжительном режиме нагрузку номинальным током 1А. Ток включения не должен быть выше 10А. При отключении блок-контактов в цепи переменного тока напряжением 220В и коэффициентом мощности не менее 0.5 предельный ток отключения не более 1А, а при напряжении 400В предельный ток отключения 0.5А. В цепи постоянного тока 220В и постоянной времени цепи не более 0.05 сек допускается предельный ток отключения не более 0.15А;


Основные характеристики автоматических выключателей.

  • Номинальный ток выключателей – величина тока, на которую рассчитан корпус и главные контакты автоматов для проведения электрического тока в продолжительном режиме. Данная характеристика указывается в каталогах производителей, и влияет на предельную коммутационную способность автоматов. Зачастую путают величину номинального тока и величину уставки теплового расцепителя.
  • Уставка срабатывания при токах перегрузки– величина тока, при превышении которой происходит срабатывания автомата при перегрузке. В зависимости от серии и типа расцепителя скорость срабатывания при превышении уставки варьируется
  • Уставка автоматического выключателя по короткому замыканию –величина тока, при котором происходит срабатывании расцепителя при мгновенном увеличении пропускаемого тока.
  • Время токовая характеристика автоматического выключателя – зависимость скорости выключения автоматов превышении тока выше выставленных значений. Знание время токовой характеристики необходимо для построения селективной цепи, обеспечивающей отключении нижестоящего в цепи оборудования. При реализованной селективной защите, в случае короткого замыкания в одной из комнат квартиры, срабатывает автомат обеспечивающий защиту только данной цепи, без обесточивания всей квартиры.
  • Номинальное напряжение – напряжении, е на которое рассчитан корпус выключателя. Большинство отечественных автоматов рассчитано на 660В переменного тока, и 220 440В постоянного тока.
  • Предельная коммутационная способность автомата – предельная величина тока, при которой автомат совершит три срабатывания до полного разрушения. Среди конструкторов российских предприятий по трактовке данной характеристики нет единого мнения, поэтому аналогичные аппараты, например ВА 5735 и ВА 0436 имеют разную величину ПКС
  • Наибольшая коммутационная способность – предельная величина тока которую выключатель сможет отключить.

Небольшая статья о функциях максимальной токовой защиты, выборе минимального и максимального значения тока срабатывания аппарата МТЗ Величина электрического тока – это, пожалуй, наиболее важный параметр работы электроустановки или электропривода. Превышение максимально допустимого значения тока может привести к разрушению проводников и выхода из строя оборудования. Причиной возрастания тока может быть не только короткое замыкание, но и перегрузка в цепи. В любом случае, любая электрическая цепь нуждается в защите от возникновений в ней токов недопустимых значений, которую в электротехнике принято называть максимально-токовой защитой (МТЗ). МТЗ цепей и оборудования реализуется с помощью таких элементов как автоматические выключатели, предохранители, плавкие вставки и, разумеется, максимально-токовые реле. Выбор номинала устройства или аппарата МТЗ – дело чрезвычайно ответственное. Ошибка в этом выборе приведет к тому, что защита будет отличаться частыми ложными срабатываниями, либо попросту будет неэффективной, что само собой недопустимо. Поэтому, оставив в стороне русское «авось», следует предельно точно рассчитать необходимый номинальный ток аппарата МТЗ. Минимальную величину «уставки» – тока срабатывания защиты – можно определить, исходя из мощности потребителей, включаемых в цепь на продолжительные промежутки времени. Для однофазных потребителей, (например, для линии розеток домашней электропроводки), будет достаточно поделить суммарную мощность в ваттах на напряжение сети – 220 вольт. Коэффициентом мощности в квартире можно пренебречь, полагая нагрузку чисто активной. Для трехфазных потребителей можно рассчитать ток в каждой фазе, пользуясь фазным напряжением и мощностью электроприемников, подключенных к этой фазе. Если МТЗ устанавливается для электродвигателя, то величину полученного электрического тока необходимо будет поделить на коэффициент мощности, примерно равный 0,7. Таким образом, достаточно выбрать аппарат с номиналом, немного превышающим расчетное значение тока, и получим защиту от короткого замыкания. При этом, конечно, не надо забывать, что подавляющее большинство аппаратов МТЗ имеют возможность регулирования уставки в некоторых пределах вокруг номинала. И, несмотря на то, что при проведении электромонтажных работ чаще всего и ограничиваются только выбором уставки МТЗ по максимальной нагрузке, нельзя пренебрегать и защитой от токов перегрузки. Очень важно соответствие характеристики автоматического выключателя типу потребителя. Так для «розеточной» сети проводки, как правило, выбирается «автомат» на 25 ампер типа «С». Для сетей освещения, обычно устанавливается автоматический выключатель на 16 или 10 ампер. Такой вариант проверен практикой и, безусловно, подойдёт для защиты электропроводки большинства жилых или офисных помещений. Тем не менее, для вводных автоматов и рубильников с плавкими вставками лучше определять и верхний предел уставки МТЗ. Ток короткого замыкания в цепи определяется косвенно: при отключенном электропитании фазная жила в конце кабельной линии соединяется с рабочей нулевой жилой. Затем измеряется полное сопротивление образовавшейся петли «фаза-нуль». Фазное напряжение делится на измеренное сопротивление. Полученный результат и будет значением тока короткого замыкания. При этом для точных измерений, конечно лучше использовать не мультиметр, а специальный поверенный прибор, определяющий активное сопротивление с высокой точностью.

Читать еще:  Автоматический выключатель legrand 3п c 40а tx3 6ка

Пример 2. Расчет автоматического выключателя групповой цепи кухни


примеры расчета автоматических выключателей
Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Статьи по теме: Сгорел счетчик – что делать

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Расчет тока нагрузки

  • Напряжение сети Uн = 220 В;
  • Расчетная мощность Рр = 6 кВт;
  • Коэффициент мощности COSφ = 1;

1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.

2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

  • Выпишите на листок планируемые бытовые приборы.
  • Рядом с прибором поставьте его мощность по паспорту.
  • Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
  • Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
  • Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
  • Разделите Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

  • коэффициент использования=0,7 –для розеток от 50 шт.;
  • коэффициент использования=0,8 –розеток 20-49 шт.;
  • коэффициент использования=0,9 –розеток от 9 до 19шт.;
  • коэффициент использования=1,0 –розеток ≤10шт.

Статьи по теме: Аппараты электрической защиты: автомат и предохранитель

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

  • Iр = Рр / 220В;
  • Iр = 6000 / 220= 27,3 А.

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Расшифровка обозначений автоматов в электрощитке

Электроэнергия при некорректном использовании может нести угрозы для окружающей среды, здоровья и жизни самого человека. Для исключения подобных случаев введены в действие правила использования электроэнергии (ПУЭ, национальные и международные стандарты), которые обязывают все силовые цепи снабжать защитными устройствами. Среди таких элементов — автоматические выключатели. Чтобы правильно их выбрать, нужно понимать характеристики, которые отражены в маркировке.

  1. Общие сведения об автоматах
  2. Основные технические характеристики автоматических выключателей (АВ)
  3. Дифференциальные автоматические выключатели
  4. Маркировка автоматов
  5. Расшифровка обозначений автоматических выключателей
  6. Советы по выбору автоматического выключателя

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 — 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Защитная характеристика АВ определяет пределы времени, в течение которого должно произойти расцепление коммутационного элемента при определенном значении протекающего через него ЭТ.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы — B, C и D

Тип защитной характеристикиДиапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВНазначение
Aот 1,3IнДля защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
Вот 3Iн до 5IнДля защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
Сот 5Iн до 10IнДля защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
Dот 10Iн до 20IнДля защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
Kот 12 IнДля защиты промышленных цепей использующих индуктивную нагрузку.
Zот 4 IнДля защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Маркировка автоматов

Маркировка автоматического выключателя

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

  • наименование изготовителя или торговый знак;
  • обозначение типа, каталожного номера или номера серии;
  • значение номинального напряжения;
  • значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
  • значение номинальной частоты;
  • значение номинальной наибольшей отключающей способности в амперах;
  • схема соединений, если правильный способ соединения не очевиден;
  • значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

  • номинальный отключающий дифференциальный ток;
  • уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
  • номинальную наибольшую дифференциальную включающую и отключающую способность;
  • кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
  • символ «

» — для ДВ типа АС;

  • символ для ДВ типа А.
  • Расшифровка обозначений автоматических выключателей

    Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

    Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

    Пояснения к условному обозначению АВ приведены в таблице.

    СимволРасшифровка
    ВА47Обозначение серии выключателей
    Х1Тип выключателя
    Х2Число полюсов
    Х3Буква «N» при наличии полюса без расцепителя
    Х4Тип защитной характеристики
    ХХ5Номинальный рабочий ток
    УХЛ3Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)
    • однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
    • четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

    Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

    Каждый автомат, смонтированный в электрощитке, имеет маркировку в соответствии со своим функциональным назначением. Например, номер помещения, обозначение фидера, оборудования и т.д. для защиты электрических цепей которых установлен данный автомат.

    Советы по выбору автоматического выключателя

    Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.

    Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.

    Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.

    Среди зарубежных производителей следует отметь: ABB, Legrand, Schneider Electric, General Electric, Siemens и т.д. Среди отечественных изготовителей можно выделить продукцию КЭАЗ, ИЕК, Контактор и т.д. Для решения бюджетных задач вполне себя оправдывает продукция российской фирмы. Для реализации бизнес-идей можно использовать более дорогую и качественную продукцию зарубежных производителей ABB, Legrand, Schneider Electric.

    Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.

    Правила оформления акта проверки автоматических выключателей

    Автоматические выключатели (АВ) – это компоненты электросети, которые выполняют функцию коммутации в цепи и служат для проведения тока и размыкания при чрезмерно сильном отклонении показателей от номиналов в большую или меньшую сторону. Правила безопасности требуют, чтобы такое оборудование работало безотказно, и риск отказа срабатывания был сведен к нулю. С целью проверки проводится процедура, которая позволяет определить, насколько правильно функционирует выключатель. Процесс называется прогрузкой автомата, результаты должны быть задокументированы в обязательном порядке. Их оформляют специалисты на основе полученных в ходе тестирования показателей, готовый протокол проверки автоматических выключателей должен быть заверен печатью и подписями составителей.

    Регламентирующие документы

    Принятые методы проверки используются для измерения периода времени, за который происходит срабатывание защитного аппарата, и установления соответствия выявленных значений требованиям стандарта ГОСТ Р 50571.3-94. Согласно этому регламенту, время отключения должно составлять не больше 5 секунд при сопротивлении заземления меньше показателя, вычисляемого по формуле (50/U0) x Z0. В ней U0 – это номинальное значение фазы, а Z0 – нуль-фаза.

    Когда нужен протокол

    Данный документ по проверке автоматов мощностью до 1000 В оформляют при проведении испытаний. Они, в свою очередь, выполняются в следующих случаях:

    1. Ввод в эксплуатацию электрического оборудования или здания, в котором проложены электротехнические коммуникации.
    2. Регулярные проверки в рамках эксплуатации соответственно нормативным актам.
    3. По окончании планового или экстренного ремонта электроустановок, в том числе капитального.
    4. В результате устранения неисправностей в работе оборудования.
    5. В рамках испытаний, проводимых с целью профилактики серьезных аварий.

    Содержание документа и нюансы составления

    Протокол должен составляться по результатам каждого испытания, проводимого ежегодно. Приборы, которые используют для измерения напряжения и времени отклика, обязаны проходить своевременную поверку, результаты которой подтверждает наличие свидетельства. К заполнению допускаются лица, соответствующие ряду требований:

    • Прохождение обучения на специальных курсах и успешная аттестация, по результатам которой была присвоена группа от 3 и выше.
    • Ответственный за работу специалист имеет 5 разряд, участники бригады – от 4.
    • Состав бригады – не менее 2 человек.

    По результатам проверки определяется работоспособность оборудования и сетей, действие которых сопряжено с большим риском для жизни и здоровья людей. Именно поэтому не рекомендуется доверять работу непрофессионалам.

    Как заполняют протокол

    В верхней части документа справа указываются данные о заказчике, исследуемом объекте, время выполнения проверки. С левой стороны заполняется поле с информацией об электротехнической лаборатории, проводящей испытания (наименование, номер свидетельства, данные и срок действия лицензии). В названии акта указывают номер документа, условия проведения процедуры и цель, затем заполняют таблицу, где вписывают следующие сведения:

    1. Номер выключателя.
    2. Место на схеме, маркировка.
    3. Тип действия расцепителей.
    4. Номинальный ток.
    5. Задержка отклика.
    6. Уставка.
    7. Проверка перегрузочного тока и короткого замыкания.

    Ниже можно посмотреть заполненный образец такого акта. На сайте ЭТЛ «Мега.ру» можно найти и примеры заполнения бланка. Готовый документ должен быть заверен круглой печатью и подписями специалистов.

    Пример заполнения протокола проверки автомата

    Преимущества обращения в Мега.ру

    Поскольку оформление таких протоколов вправе проводить только специализированная организация ЭТЛ, имеющая соответствующее разрешение и опыт, поручать задачу следует проверенным компаниям. ЭТЛ компании «Мега.ру» – это электроизмерительная лаборатория, обращение в которую выгодно по следующим причинам:

    • Штат укомплектован профессионалами, имеющими глубокие знания и богатый практический опыт.
    • Компания оказывает услуги не только в столице и Подмосковье, но и других регионах на дистанционной основе.
    • Все документы строго соответствуют государственным стандартам, заполняются по требованиям нормативных актов.
    • Работы по проверке выполняются максимально быстро, клиент может назначить визит в любой удобный день. Для работы используется современное оборудование, своевременно проходящее поверку.
    • Расценки на услуги более, чем невысоки.

    Чтобы заказать проверку электрооборудования и оформление протокола или задать любой интересующий вас вопрос, свяжитесь с нашими специалистами по координатам, указанным на странице «Контакты».

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
