Шнур с выключателем шу01в

Шкафы учета ШУ-1, ШУ-2

  • безупречное качество сборки;
  • надежность, безопасность и долговечность в эксплуатации;
  • удобство и простора в обслуживании;
  • большой ассортимент готовых изделий;
  • использование сертифицированных материалов и комплектующих от лучших отечественных и зарубежных производителей;
  • доступная цена.

Технические характеристики

ХарактеристикаЗначение
Номинальное рабочее напряжение на вводе380/220В, частота — 50 Гц
Номинальный ожидаемый ток короткого замыканияне более 10 кА
Степень защиты оболочкиIP31и IP54
Системы заземленияTN-S, TN-S-C

Шкаф учета электроэнергии (ШУ) применяется для организации потребления и контроля расхода электричества в жилых домах и зданиях общественного пользования.

Применение и конструкция шкафа учета ШУ

Назначение

ШУ или шкаф учета электроэнергии предназначен для регистрации и коммерческого учета уровня энергопотребления в одно- и трехфазных сетях переменного тока с напряжением 380/220В и частотой 50Гц. Выполняет функции приема и распределения электроэнергии, защиты выходных цепей от токов КЗ, перегрузки и утечки на землю, предотвращая риски возможного поражения электрическим током и возникновения пожара.

Используется для установки в жилых домах, общественных зданиях и промышленных объектах. Монтаж производится в местах подключения потребителей к питающей сети.

Описание ШУ

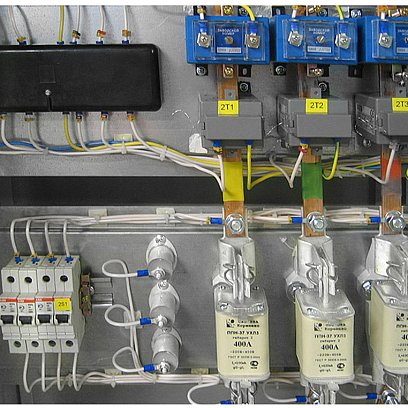

Шкаф учета (ШУ) представляет собой металлический короб, внутри которого устанавливаются счетчики прямого или трансформаторного включения. Дверца, расположенная на лицевой стороне, запирается на ключ и имеет специальные окошки для считывания показаний счетчика без необходимости ее открытия для получения данных. Имеется приспособление для пломбировки. Внутренне наполнение корпуса шкафа учета предусматривает наличие конструктивных элементов, предназначенных для крепления проводников и различных технических средств:

  • устройств для защиты отходящих линий и учета электроэнергии (счетчиков);
  • коммутаторов, выключателей, зажимов и пр.;
  • вспомогательного оборудования.

Ввод и вывод питающих кабелей осуществляется через специальные отверстия в нижней и верхней стенках корпуса. Шкаф учета (ШУ) может иметь навесное или встраиваемое исполнение, а также различные уровни защиты IP.

Схема шкафа учета электроэнергии

Данное оборудование может иметь один, два счетчика и более, от чего напрямую зависит конечная цена шкафа учета. В зависимости от типа, ШУ имеют следующие электрические схемы:

Схема ШУ-1 прямоточного подключения (Рис. 1)

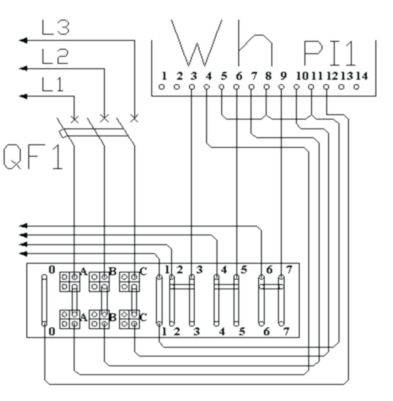

Схема ШУ-1/т трансформаторного подключения (Рис. 2)

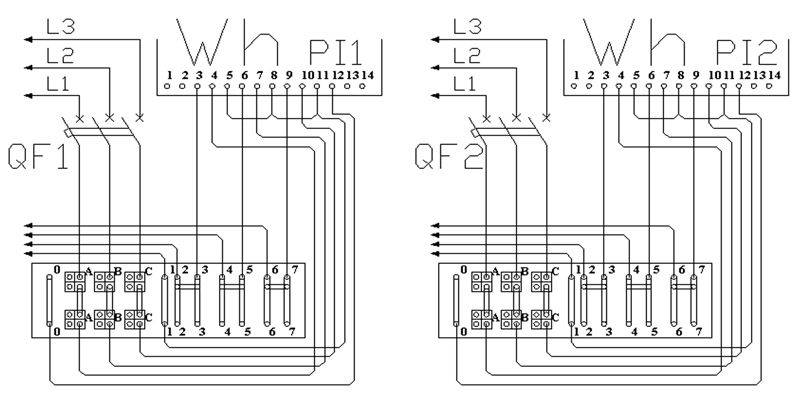

Схема ШУ-2/т трансформаторного подключения (Рис. 3)

Шкаф учета ШУ-1

Предназначен для коммерческого учета энергии и оборудован одним счетчиком. Обеспечивает эффективную защиту от перегрузок, коротких замыканий и импульсных перенапряжений. Условия эксплуатации обусловлены классом защиты оболочки (IP31 или IP54).

Габариты шкафа зависят от параметров номинального тока, типом и количеством используемых в нем приборов учета и распределения электрической энергии.

Шкаф учета ШУ-2

Предназначен для коммерческого учета энергии и оборудован двумя счетчиками. Выполняет аналогичные ШУ-1 функции — защищает обслуживающий персонал от поражения электротоком, а электропроводки сетей от возгораний вследствие ее неисправности или больших перегрузок, предотвращает утечки токов на землю. Рабочий температурный диапазон — от -45°С до 40°С.

Выгодные предложения компании «Олтек»

Компания «Олтек» осуществляет производство ШУ (шкафов учета электроэнергии), предлагая качественные и надежные изделия, изготовленные в полном соответствии в ГОСТом. Обратившись к нам, вы сможете выбрать и выгодно купить шкаф учета электроэнергии типового формата или заказать его изготовление по индивидуальной схеме. При этом цена шкафа учета электроэнергии будет зависеть от типа изделия, его габаритов, внутреннего наполнения и степени защиты.

Контроль всех этапов производства шкафов учета (ШУ) позволяет гарантировать высокое качество всех готовых изделий, их эффективную, безопасную и бесперебойную работу. Воспользовавшись нашим каталогом, вы сможете ознакомиться с ассортиментом продукции, выбрать необходимую модель, увидеть фото шкафа учета, ознакомиться с его техническими характеристиками и выгодно купить заинтересовавшее вас изделие.

Обратившись к нашим специалистам, вы сможете узнать цену на любую модель шкафа учета электроэнергии и получить ответы все интересующие вас вопросы об устройстве и эксплуатации данного изделия.

Шнуры питания с выключателем в Санкт-Петербурге

  • Компьютерные кабели, разъемы, переходники
  • Провода, кабели для строительства и ремонта
  • Комплектующие и аксессуары для светильников
  • Переходники, вилки и колодки
  • Удлинители и сетевые фильтры

Кабель для линейных светильников ЭРА 2×0,75 1,5 м. 6 А с выключателем, белый

Шнур с выключателем и вилкой REV 05680 5/05681 2

Сетевой шнур для подключения линейных светильников, с вилкой, с выключателем

04-32(ШВВП) Шнур сетевой для бра с выключателем, 1,8 м, белый.

Сетевой шнур с выключателем, длина 1,9 метра, белый

Шнур питания с выключателем для светильника сд линейного T5 Line 1,5 м REV 28948 7

Шнур с выключателем и вилкой TDM ЕLECTRIC ШУ01В (SQ1305-0006)

Шнур с выключателем и вилкой Navigator NPS-FS-170-2×0.75-BL

Шнур с выключателем и вилкой TUNDRA 1447526

Сетевой шнур REXANT, с выключателем, 1.8 м, 2х0.75 мм2, черный 5479266

Шнур с вилкой TDM ЕLECTRIC SQ1305-0001

Шнур с выключателем и вилкой Feron KF-HK-1

Сетевой шнур для подключения линейных светильников, с вилкой, с выключателем 4652632

Шнур TUNDRA, 1.7 м, ШВВП 2х0.5 мм2, с выключателем и вилкой, белый

Шнур с выключателем и плоской вилкой ШУ01В ШВВП 2х0,75мм2 2м. серебр. металлик TDM

Сетевой провод с выключателем Feron KF-HK-1 23048

Шнур сетевой с вилкой и выключателем Uniel UCX-C20/02A-170 Brown UL-00004436

Шнур сетевой с вилкой и выключателем Uniel UCX-C11/02A-170 Clear UL-00004433

Сетевой шнур с выключателем, длина 1,9 метра, белый

Сетевой провод с выключателем Feron KF-HK-1 23049

Шнур сетевой с вилкой и выключателем (UL-00004435) Uniel UCX-C20/02A-170 Black

Шкафы учета электроэнергии ШУ-1, ШУ-2

Подробное описание, технические характеристики, комплектация на шкафы учета серии ШУ-1, ШУ-2 степень защиты IP31, IP54

Шкафы учета серии ШУ

Применяются для коммерческого учета электроэнергии в промышленных зданиях, сооружениях, на промышленных производствах, в бизнес центрах и другое. Конструктивно шкафы ШУ, представляют собой корпус из металла или пластика с установленными внутри приборами учета, автоматическими выключателями, испытательными коробками. В шкафы ШУ могут быть установлены несколько электросчетчиков. Все шкафы ШУ разрабатываются и изготавливаются по индивидуальному заказу.

Технические характеристики шкафов ШУ

  • Габариты корпуса ШУ: 300х150х300 до 630х650х165, по запросу габариты можно увеличить;
  • Тип корпуса: Корпус ящика из металла или пластика. По запросу корпус возможно заменить на более качественный;
  • Степень защиты оболочки ящика: IP31, IP54, IP66 по вашему запросу;
  • Используемые комплектующие: ABB, Schneider Electric, Legrand, IEK, EKF, TDM, Энергомера, Меркурий.
  • Климатическое исполнение: УХЛ4, УХЛ2 согласно ГОСТ 15150-69;
  • Напряжение силовой цепи: 220В, 380В;
Комплектация шкафов учета ШУ
  • Шкаф учета ШУ согласно техническому заданию заказчика;
  • ШУ укомплектован автоматическими выключателями, приборами учета, испытательными коробками согласно запроса;
  • Паспорт изделия на каждый щит с присвоением серийного номера;
  • Сертификат изделия;
  • Комплект знаков электробезопасности (молния, заземлено);
  • Схема подключения щита;
  • Комплект запирания двери замок+2 ключа;
Преимущества наших шкафов учета ШУ
  • Собственное сертифицированное производство;
  • Квалифицированные сборщики с большим опытом работы;
  • Широкий ассортимент складских позиций;
  • Гибкость и маневренность производства;
  • Оперативность выполнения заказов;
  • Низкая цена — Мы производитель;
  • Гарантия на каждое изделие 2 года.
Ассортимент шкафов учета серии ШУ под заказ

Шкаф учета электроэнергии ШУ- 1 IP31

Шкаф учета электроэнергии ШУ- 1 IP54

Шкаф учета электроэнергии ШУ- 1/Т IP31

Шкаф учета электроэнергии ШУ- 1/Т IP54

Шкаф учета электроэнергии ШУ- 2/Т IP31

Шкаф учета электроэнергии ШУ- 2/Т IP54

Щит учета ШУ-1 (без э/счетчика, ВН-32 3п 100А) корпус ЩУРн-3/12зо IP31

Щит учета ШУ-1 (без э/счетчика, ВН-32 3п 63А) корпус ЩУРн-3/12зо IP31

Щит учета ШУ-1 (Меркурий 230ART 10/100А, ВН-32 3п 100А) корпус ЩУРн-3/12зо IP31

Шкаф учета ШУ-1 (без электросчетчика, ВА47-29 3п 25А) корпус ЩУРн-3/12зо IP54

Шкаф учета ШУ-1 (без электросчетчика, ВА47-29 3п 50А) корпус ЩУРн-3/12зо IP54

Щит учета ШУ-1 (без электросчетчика, ВН-32 3п 100А) корпус ЩУРн-3/12зо IP54

Щит учета ШУ-1 (Меркурий 230АМ-02 10/100А, ВН-32 3п 100А) корпус ЩУРн-3/12зо IP54

Шкаф учета ШУ-1/Т (без электросчетчика, без КИ, без автомата) корпус ЩУ-1зо 600х400х155 IP31

Шкаф учета ШУ-1/Т (без электросчетчика, с КИ, без автомата) корпус ЩУ-1зо 600х400х155 IP31

Шкаф учета ШУ-1/Т (без электросчетчика, с КИ, ВА47-29 3п 10А) корпус ЩУ-1зо 600х400х155 IP31

Шкаф учета ШУ-1/Т (без электросчетчика, без КИ) корпус ЩУ-1зо 600х400х220 IP54

Шкаф учета ШУ-1/Т (без электросчетчика, с КИ) корпус ЩУ-1зо 600х400х220 IP54

Шкаф учета ШУ-2 (без электросчетчика, с ВН-32 3п 63А) корпус ЩУ-2зо 800х600х230 IP31

Шкаф учета ШУ-2 (без электросчетчика, с ВН-32 3п 100А) корпус ЩУ-2зо 800х600х230 IP31

Шкаф учета ШУ-2 (без электросчетчика, с ВА47-29 3п 32А) корпус ЩУ-2зо 800х600х250 IP54

Шкаф учета ШУ-2/Т (без электросчетчика с КИ, без автомата) корпус ЩУ-2зо 800х600х230 IP31

Шкаф учета ШУ-2/Т (без электросчетчика, с КИ, с автоматом 3п 6А) корпус ЩУ-2зо 800х600х230 IP31

Шкаф учета ШУ-2/Т (без электросчетчика, без КИ) корпус ЩУ-2зо 800х600х230 IP31

Шкаф учета ШУ-2/Т (без электросчетчика, без КИ, без автомата) корпус ЩУ-2зо 800х600х250 IP54

Шкаф учета ШУ-2/Т (без электросчетчика, с КИ, без автомата) корпус ЩУ-2зо 800х600х250 IP54

Шкаф управления ШУ

  • Паспорт (PDF, 1.68Mb)
Технические характеристики
Рабочее напряжение сети:
-для однофазных ШУ
-для трехфазных ШУ
230 (+23/-35) В 400 (+40/–60) В
Номинальная частота50±1 Гц
Тип заземленияTN-C/TN-S
Габаритные размеры всех однофазных ШУ и трехфазных ШУ от 0,18 до 45 кВт, не более (ГхШхВ)
Габаритные размеры трехфазных ШУ от 55 до 110 кВт, не более (ГхШхВ)
260х400х500 мм 260х500х650 мм
Масса всех однофазных ШУ и трехфазных ШУ от 0,18 до 45 кВт, не более Масса трехфазных ШУ от 55 до 110 кВт, не более20 кг
45 кг
Рабочий диапазон температурОт минус 10 до плюс 55°C
Средний срок службы, не более10 лет

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП.

Шкаф управления ШУ, в зависимости от исполнения, обеспечивает управление электродвигателями:

  • однофазными, рассчитанными на напряжение 230 В, номинальной мощностью от 0,18 до 3 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S;
  • трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 55 до 110 кВт, в сетях с системой заземления TN-C.

Список шкафов управления:

ШУ-0,18 (0,18 кВт)ШУ-3 (3 кВт)ШУ-18 (18 кВт)ШУ-55 (55 кВт)
ШУ-0,37 (0,37 кВт)ШУ-5,5 (5,5кВт)ШУ-22 (22 кВт)ШУ-75 (75 кВт)
ШУ-0,75 (0,75 кВт)ШУ-7,5 (7,5 кВт)ШУ-30 (30 кВт)ШУ-90 (90 кВт)
ШУ-1,5 (1,5 кВт)ШУ-11 (11 кВт)ШУ-37 (37 кВт)ШУ-110 (110кВт)
ШУ-2,2 (2,2 кВт)ШУ-15 (15 кВт)ШУ-45 (45 кВт)

Шкаф управления обладает следующими функциями:

  • контроль наличия и параметров трёхфазного электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы шкафа;
  • контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание;
  • местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКП сигналов своего состояния по адресной линии связи АЛС;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления;

ШУ может находиться в следующих режимах управления:

  • «Автоматический» — когда управление производится по командам с ППКП;
  • «Ручной» — когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
  • «Отключен» — когда контактор обесточен и пуск электропривода невозможен.

ШУ имеет возможность настройки с ППКП следующих параметров:

  • время выхода на режим: 0-250 с , 0 — бесконечно;
  • выбор: на вход контроля подключаются либо кнопки дистанционного управления, либо датчик выхода на режим;
  • время задержки на включение 0-250 с;
  • время удержания 0-250 мин (0-бесконечно).
