Технические параметры вакуумных выключателей

2.4. Назначение и область применения вакуумных выключателей

Выключатель со встроенным электромагнитным приводом предназначен для коммутации электрических цепей при нормальном и аварийном режимах в сетях трехфазного переменного тока с изолированной нейтралью частотой 50 Гц с номинальным напряжением 10 кВ.

Структура условного обозначения типоисполнения выключателя:

Т – обозначение конструктивного исполнения (трехполюсный);

Э – экскаваторный (специального исполнения);

10 – значение номинального напряжения в киловольтах.

Выключатели устанавливаются в шкафы комплектных распределительных устройств, а также в других установках, отвечающих техническим требованиям на выключатель.

Основные технические параметры выключателя ввтэ-м10-20

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

Номинальный ток, А

Номинальный ток отключения, кА

Сквозной ток короткого замыкания (наибольший пик), кА

Номинальное напряжение электромагнитов управления, В

Ток потребления электромагнита включения, А, не более

Нормированное процентное содержание апериодической составляющей, %, не более

Время отключения полюса, с, не более

Собственное время отключения, с, не более

Собственное время включения, с, не более

Ресурс по коммутационной стойкости при отключении:

номинального тока 630 А, операций «ВО»

номинального тока 1000 А, операций «ВО»

номинального тока 1600 А, операций «ВО»

Ресурс по коммутационной стойкости при отключении аварийного тока 20000 А, операций «ВО»

Установленная безотказная наработка, операций «ВО»

Условия эксплуатации выключателя:

высота над уровнем моря – до 1000 м;

температура окружающей среды – от +55 ° до –60 °С;

относительная влажность воздуха – 80 % при 20 °С;

окружающая среда невзрывоопасная, атмосфера типа П (промыш-ленная);

вибрационные нагрузки – в диапазоне частоты от 1 до 35 Гц;

одиночные удары – с ускорением до 3q длительностью от 2 до 20 мс.

Рабочее положение выключателя в пространстве – вертикальное.

2.5. Устройство и работа выключателя

Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами, в вакууме [1, 2, 5, 6, 8]. Ввиду высокой электрической прочности вакуумного промежутка и отсутствия среды, поддерживающей горение дуги, время горения дуги минимальное.

Общий вид выключателя приведен на рис. 13, где 1 – встроенный элект-ромагнитный привод; 2 – буфер; 3 – вал выключателя; 4 – тяги изоляционные; 5 – полюсы; 6 – рама; 7 – лицевая крышка; 8 – панель с элементами управления; 9 – механизм свободного расцепления; 10 – блок сигнализации, кнопка ручного аварийного отключения.

Рис. 13. Общий вид выключателя ВВТЭ-М-10

Управление выключателем осуществляется встроенным электромагнитным приводом 1 зависимого (прямого) действия.

Операция включения выключателя осуществляется за счет тягового усилия электромагнита включения. Отключается выключатель за счет энергии, предварительно запасенной отключающей пружиной при включении.

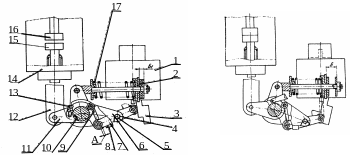

Включение выключателя. Исходное положение выключателя показано на рис. 14 (выключатель включен). Контакты 10 и 11 вакуумной дугогасительной камеры (ВДК) 14 разомкнуты, выключатель удерживается в отключенном положении отключающей пружиной 12.

Рис. 14. Положения выключателя: а – отключенное; б – включенное

Если выключатель отключен, то при подаче напряжения на катушку 7 включающего электромагнита 1 (рис. 14, а) якорь 13 (рис. 15) электромагнита притягивается к стоку 4 и толкатель 11 воздействует на ролик коромысла 7 (см. рис. 14, а), при этом другой ролик находится на защелке 9, вал 10 выключателя поворачивается и через рычаги 11, изоляционные тяги 12, узлы поджатия (см. рис. 13) замыкает контакты 15 и 16 ВДК 14, одновременно взводится пружина отключения 17. В конце хода под действием пружины защелка 3, шарнирно установленная на приводе, поворачивается и фиксирует выключатель во включенном положении. Под действием возвратной пружины 9 (см. рис. 15) якорь 13 возвращается в исходное положение.

Читать еще:  Путевой выключатель вп15д 21б

Ручное (не оперативное) включение осуществляется рычагом для ручного включения выключателя. Гнездо рычага для ручного включения устанавливается на четырехгранный выступ вала выключателя. Нажатием рычага вниз осуществляется включение выключателя.

Отключение выключателя. При подаче напряжения на катушку отключающего электромагнита 3 (рис. 15) его якорь через толкатель 7 воздействует на рычаг 4, который в свою очередь воздействует на защелку 5 механизма свободного расцепления. Защелка 5 выходит из зацепления с роликом коромысла 4 (см. рис. 14, а), и происходит отключение выключателя за счет энергии, запасенной отключающей пружиной 12 и пружинами узлов поджатия. Коромысло 4, поворачиваясь по часовой стрелке, соскальзывает с защелки 2 и под действием пружины 4 становится на защелку 5. Механизм подготовлен к включению.

Рис. 15. Схема привода выключателя

Ручное отключение выключателя осуществляется нажатием кнопки ручного аварийного отключения 10, которая через рычаг 4 воздействует на защелку 5, и выключатель отключается.

Полюс выключателя (рис. 16) состоит из тяги изоляционной 1, вакуумной дугогасительной камеры 9 типа КДВК-10-10/630, изоляционного каркаса 8, в тело которого запрессованы шпильки 10, предназначенные для крепление полюса к раме выключателя; шины 7, соединенной с неподвижным контактом вакуумной камеры; гибкой связи 5, соединенной через контакт 6 с подвижным контактом вакуумной камеры; планки 13, служащей для крепления гибкой связи к изоляционному каркасу; узлов поджатия, состоящих из пружины 3, втулки 2, шпильки 4, шайбы 11, оси 12.

В процессе включения выключателя после замыкания контактов вакуумной камеры при дальнейшем ходе благодаря наличию паза на шпильке 2 происходит деформация пружины 3, которая создает «провал» контактов.

Крепится камера к каркасу полюса со стороны неподвижного контакта камеры. За время работы камеры уход за контактами не требуется.

Назначение схем управления выключателем:

оперативное и неоперативное включение и отключение выключателя;

блокирование против повторения операций включения и отключения, когда команда на включение остается поданной после автоотключения;

сигнализация о положении выключателя.

Р абота схемы управления на переменном оперативном токе (рис. 17). Переменное напряжение подается на диодный мост VD1-VD4 через контакты блока зажимов ХТ1-15, ХТ1-17, заряжается конденсатор С1, реле КV1 срабатывает – выключатель готов к выполнению операций.

Включение выключателя (рис. 18). При подаче команды на включение выпрямленное напряжение с диодного моста VD1 – VD4 через блок-контакты SA6.1, SA4.1 подается на катушку контактора КМ1 и происходит его срабатывание. Через контакты КМ1-1, КМ1-2 подается напряжение на электромагнит включения YAC1, выключатель включается. В момент включения срабатывает счетчик числа циклов РС1 и происходит переключение блок-контактов SA1 – SA5, которые механически связаны с валом выключателя. Команда на включение прерывается блок-контактом SA4.1.

Отключение выключателя (рис. 18). При подаче команды на отключение (контакты блока зажимов ХТ1-20, ХТ1-13 замыкаются) конденсатор С1, предварительно заряженный и работающий в режиме постоянного подзаряда, через R1 разряжается на обмотку электромагнита отключения YAТ1 по цепи: контакты ХТ1-20, ХТ1-13 (кнопка отключения замыкается), блок-контакт SA5.1, обмотка YAТ1, конденсатор С1. Выключатель отключается, команда на отключение прерывается блок-контактом SA5.2.

Читать еще:  Как проверить исправность автоматического выключателя

Закрытое распределительное устройство ЗРУ (КРУН)

  • Общее описание
  • Технические характеристики
  • Типы и комплектация ЗРУ (КРУН)
  • Преимущества
  • Фотографии
  • Для проектировщиков

Запросите цену на «ЗРУ (КРУН)» или свяжитесь с нашим менеджером удобным для Вас способом

Общее описание

Закрытые распределительные устройства в мобильных блок-контейнерных зданиях на напряжение 6, 10 кВ (далее ЗРУ-6(10)кВ) предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50Гц горнодобывающих, нефтегазовых и промышленных объектов.

ЗРУ-6(10) кВ состоят из отдельных блок-контейнеров с установленными в них комплектными распределительными устройствами из шкафов серии К-02, или камер серий КСО-203, КСО-203М, КСО-210. Блок-контейнеры отдельно доставляются автомобильным или железнодорожным транспортом на место монтажа, где производятся их стыковка между собой, электромонтажные и пуско-наладочные работы.

ЗРУ-6(10) кВ изготавливается согласно опросному листу составленного для каждого заказчика индивидуально, с детальной проработкой основного, и дополнительного оборудования, учитывая все пожелания заказчика.

Технические характеристики

Однолинейная схема ЗРУ

ЛИЗИНГ от партнеров ЧЗЭО!

Ретрофит НКУ

Осуществите без существенных затрат!

Типы и комплектация ЗРУ (КРУН)

Челябинский завод электрооборудования производит два типа закрытых распределительных устройств ЗРУ-6(10):

  • c распределительными устройствами из камер сборнх КСО-203, КСО-203М, КСО-210 (с выкатными элементами);
  • с распределительными устройствами из шкафов серии К-02. Корпус подстанции выполняется в зависимости от района эксплуатации.

Каркас ЗРУ собирается из металлического профиля, при этом основой служит труба и швеллер, обшитый рифленым листовым металлом. Вся конструкция надежно проваривается, после чего изделие отправляется на покраску. Затем каркас обшивается профилированным листом, тип которого соответствует климатическому исполнению.
Для производства утепленных блок-контейнеров используются сэндвич – панели, благодаря которым, при помощи обогревателей внутри помещения, поддерживается необходимая для эксплуатации электрооборудования температура.

В ЗРУ-6(10) могут быть предусмотрены отопление, освещение напряжением 220В, переносное освещение 36В, система противопожарной сигнализации, охранная сигнализация, система кондиционирования и вентиляции, коридор обслуживания оборудования с двумя входами и наружные ремонтные двери.

ЗРУ комплектуется следующим электротехничеким оборудованием:

  • распределительным устройством из камер КСО-203;
  • КСО-203М с силовыми вакуумными выключателями;
  • КСО-210 с силовыми вакуумными выключателями на выкатных элементах;
  • шкафами серии К-02 с силовыми вакуумными выключателями, установленными на выкатные тележки;
  • шкафом собственных нужд ШСН;
  • блоком питания для устройств РЗА;
  • шкафом управления оперативным током;
  • щитом учета электроэнергии ЩУ.

С заказчиком согласуются не только технические требования и решения, но и многоцветное, адаптивное к месту установки цветовое решение оболочки, нанесение индивидуальных логотипов и т.д. Все внутренние и внешние металлические поверхности оборудования имеют покрытие нанесенное методом порошковой полимеризации, независимо от цвета. Покрытие обладает повышенной стойкостью ко всем известным видам внешних воздействий и при нормальной эксплуатации может служить максимально длительный срок.

ЗРУ-6(10) кВ в части воздействия климатических факторов внешней среды по ГОСТ 15150-69 относятся к климатическому исполнению УХЛ категории размещения 1 и эксплуатируются в следующих условиях:

  • высота установки над уровнем моря не более 1000 м.;
  • температура окружающего воздуха от минус 60°С до плюс 40°С;
  • тип атмосферы I-II по ГОСТ 15150-69;
  • степень загрязнения изоляции I-II по ГОСТ 9920-89
Читать еще:  Концевой выключатель принципиальная схема

Высоковольтный линейный блок 6,10 кВ (ВЛБ)

Высоковольтный линейный блок (далее ВЛБ) — предназначен для выполнения секционирования, защиты и коммутаций в распределительных сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6 (10) кВ, а также для подключения высоковольтных электроприемников, концевых подстанций.

Быстрый переход

Рассчитать стоимость

Для расчета стоимости изготовления оборудования, заполните форму. Также можете прикрепить файл с проектом, схемой, спецификацией, тех.заданием, эскизом и т.п.

Параметры и технические характеристики

Номинальное напряжение (линейное), кВ6; 10
Номинальное рабочее напряжение (линейное), кВ7,2; 12
Номинальный ток главных цепей ячеек с вакуумным выключателем, А630; 800;1000; 1600
Номинальный ток отключения ячеек с вакуумным выключателем12,5; 20; 25
Возможные варианты вводов и выводовВ — воздушный; К — кабельный
Наличие трансформатора собственных нуждБез ТСН; с ТСН
Номинальный ток трансформаторов тока, А100; 150; 200; 300; 400; 630; 800; 1000; 1600
Климатическое исполнение и категория размещения по ГОСТ 15150-69УХЛ1
Степень защиты срокIP54
Срок службыНе менее 20 лет
Гарантийный срок2 года

Структура условного обозначения

ВЛБ-Х-Х УХЛ1
ВЛБ
-Х-Х УХЛ1
Высоковольтный линейный блок
ВЛБ-Х-Х УХЛ1
Номинальное напряжение (6,10 кВ)
ВЛБ-Х-Х УХЛ1
Обозначение схемы главных цепей
ВЛБ-Х-Х УХЛ1
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-2015.

Конструкция ВЛБ представляет собой металлический шкаф в брызгозащищенном корпусе. Внутри ВЛБ разделена на отсеки сплошными перегородками. Доступ в отсеки ограничен дверями, оснащенными замками и защелками. Отсеки комплектуются коммутативной аппаратурой, оборудованием, счетчиками для измерения потребляемой электроэнергии, защитой и иными дополнительными устройствами.

Вверху шкафа ВЛБ установлена траверса для воздушного ввода от линий электропередач ЛЭП. Для обеспечения безопасного расстояния от ячейки ВЛБ до воздушных линий в комплектацию включена рама с опорно- штыревыми изоляторами и линейными разрядниками.

По требованию заказчика ВЛБ может быть оснащена салазками для удобства перемещения по объекту эксплуатации.

Для обеспечения безопасности персонала, отсеки с оборудованием, остающимся под напряжением при отключенном разъединителе, закрыты сетчатыми ограждениями, на которых установлены запрещающие знаки

В ВЛБ применяется, следующее электрооборудование:

  • Вакуумные выключатели серии BB/TEL, ВБП, ВВР;
  • Разъединитель РВФЗ, РВЗ;
  • Трансформаторы напряжения НАМИТ, НОЛ или ЗНОЛ, НОЛ с литой изоляцией;
  • Трансформаторы тока ТПЛ, ТОЛ и другие аналоги;
  • Силовые масляные трансформаторы до 100 кВА;
  • Разрядники РВО и ограничители перенапряжений ОПН;
  • Предохранители ПКН, ПКТ.

В цепях вторичных коммутаций для организации аварийной защиты и автоматики могут использоваться реле следующих вариантов:

  • На электромеханических реле типа РТ-40, РТ-81, РТЗ-51 и т.д;
  • На многофункциональных статических реле типа РС-80М2, РС-40М2;
  • На микроэлектронной или микропроцессорной элементной базе типа БМРЗ, Сириус, Орион, УЗА.
