21.12.2013

Рубильники, пакетные и универсальные переключатели

Управление электродвигателями и генераторами сводится к включению и выключению их электрических цепей (главных и вспомогательных) и к регулированию сопротивления в отдельных участках цепей.

Защита генераторов и электродвигателей должна предохранять работающие машины от повреждений, возможных при перегрузке, коротких замыканий и других ненормальных явлений. Защита обычно осуществляется отключением работающей машины от сети или разъединением некоторых цепей управления. В соответствии с этим различаются следующие виды аппаратов управления и защиты:

• а) коммутационные, для ручного включения, отключения или переключения различных электрических цепей. К таким аппаратам относятся: рубильники, пакетные выключатели и переключатели, универсальные переключатели;
• б) защитная аппаратура — плавкие предохранители, автоматические выключатели, реле;
• в) аппараты управления электродвигателями — пускорегулирующие реостаты и сопротивления, контроллеры, контакторы, таймтакторы, реле, командо-аппараты, магнитные пускатели, станции управления; к этой группе аппаратов можно отнести также тормозные магниты;
• г) аппараты управления генераторами — регуляторы возбуждения и автоматические регуляторы напряжения.

Некоторые виды аппаратов могут одновременно выполнять различные функции. Так, например, автоматические выключатели, кроме защиты, выполняют также функции коммутационных аппаратов. Контакторы, кроме управления электродвигателями, часто в сочетании с различного рода реле выполняют роль аппарата защиты.

Рубильники и переключатели

Рубящие выключатели или рубильники представляют собой простейший коммутационный аппарат и бывают одно-, двух-и трех-полюсными. Управляют рубильником либо непосредственно — центральной рукояткой, либо дистанционно — рычажным приводом.

На рис. 1 изображен рубильник с рычажным приводом. Рукоятка привода установлена на лицевой стороне распределительного щита, а ножи смонтированы за щитом.

Рубильники различают также по допустимому рабочему току и по способу присоединения проводов (переднее и заднее присоединение).

Например, выключатели нагрузки, рубильники, разъединители от компании VMtec выпускаются с разными рабочими токами (от 25 до 3150 А) и могут работать в сетях переменного и постоянного напряжения.

Согласно правилам Регистра для цепей постоянного тока на судах должны применяться рубильники с мгновенным выключением. Такие рубильники снабжены дополнительными ножами, связанными с основными специальными пружинами, которые обеспечивают быстрый разрыв цепи, чем уменьшается опасность возникновения длительной электрической дуги при выключении рубильника. Кроме того, подгоревший искрогасительный нож может быть легко заменен.

По конструкции почти не отличаются от рубильника одно,- двух- и трехполюсные переключатели, подобные представленному на рис. 2 переключателю с центральной рукояткой.

На судах рубильники с открытыми токоведущими частями устанавливают только на распределительных щитах. Во всех остальных случаях рубильники устанавливаются в закрытых металлических кожухах или коробках.

Пакетные выключатели и переключатели

За последнее время для включения, отключения или переключения цепей с нагрузкой, не превышающей 60 А, на судовых распределительных щитах получили широкое распространение пакетные выключатели и переключатели типа ПК.

Пакетный выключатель или переключатель состоит из отдельных пластмассовых пакетов. Внутри пакетов на общей оси, связанной с рукояткой выключателя, закреплены подвижные контакты; неподвижные контакты находятся на корпусе пакета. Контакты включаются или выключаются при повороте рукоятки пакетного выключателя на 90° в ту или иную сторону.
Пакетные выключатели представляют собой более компактные аппараты, чем рубильники, в связи с чем уменьшаются габариты судовых распределительных устройств.

На рис. 3 показаны некоторые образцы пакетных выключателей и переключателей в открытом исполнении для установки на распределительных щитах. Для установки вне щитов выключатели и переключатели изготовляют в герметическом (водозащищенном) исполнении.
Пакетные выключатели выпускают одно-, двух- и трехполюсными, а переключатели при том же числе полюсов — на два и три направления, на напряжение до 250 В постоянного тока и 400 В переменного тока.

Для переключения сравнительно сложных цепей с небольшими токами широкое распространение получили универсальные переключатели типа УП. Чаще всего их используют для переключения на разные цепи щитовых измерительных приборов: амперметров, вольтметров и т. д.

Переключатели типа УП предназначены для цепей постоянного и переменного тока напряжением до 500 В. Их контакты рассчитаны на длительный ток 20 А. Такие переключатели собраны из отдельных однотипных контактных секций, разделенных изолирующими перегородками (рис. 4). Число секций может быть различным (до 16).

Подвижные контакты 1 включаются и отключаются под действием кулачковых пластмассовых шайб 4, закрепленных на общем валике переключателя 3. Каждая секция имеет три шайбы: две для включения и одну для выключения.

Неподвижные контакты 2 укреплены на общей рейке. Цифрой 5 на рис. 4 обозначены гибкие соединения между подвижными контактами 1 и зажимами для присоединения проводов.
Провода подключаются к переключателю при помощи зажимов 6. Отдельные секции переключателя изолируются друг от друга изоляционными перегородками 7.

Рукоятка универсального переключателя имеет фиксированные положения через каждые 45 или 90°.

Изменение количества контактных секций и различная последовательность их замыкания и размыкания (достигаемая различными углами насадки шайб на валик переключателя) позволяют получить большое число возможных комбинаций переключений.

Тип исполнения пакетных выключателей 1

Сделано
в России

Выключатель пакетный ВП2-16 М1 до 16 А пластиковый корпус IP56

• Код товара 9708572
• Артикул ET001802
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП1-16 пластиковый корпус IP56

• Код товара 9742655
• Артикул ET002562
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП3-16 М1 до 16А пластиковый корпус IP56

• Код товара 9756529
• Артикул ET001670
• Производитель Электротехник/ВП

Сделано
в России

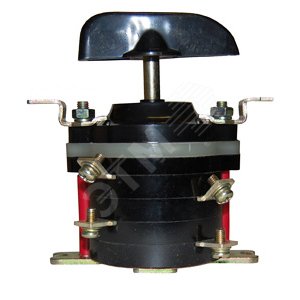

Выключатель пакетный ВП2-40 до 40А крепление на заднюю панель IP00

• Код товара 14100301
• Артикул ET002508
• Производитель Электротехник/ВП

Сделано
в России

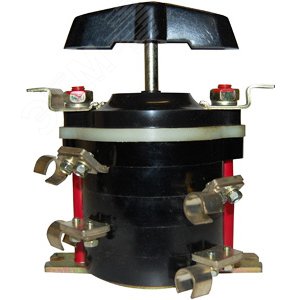

Выключатель пакетный ВП3-40 до 40А крепление на заднюю панель IP00

• Код товара 9502725
• Артикул ET002509
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП3-40 М1 до 40А пластиковый корпус IP56

• Код товара 9756533
• Артикул ET001716
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП3-16 до 16А крепление на заднюю панель IP00

• Код товара 9510316
• Артикул ET002507
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП2-16 до 16А карболитовый корпус IP30

• Код товара 9500215
• Артикул ET003069
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ПВ 3-16 М1 пл. IP56 PROxima (pv-3-16-4)

• Код товара 6867793
• Артикул pv-3-16-4
• Производитель EKF

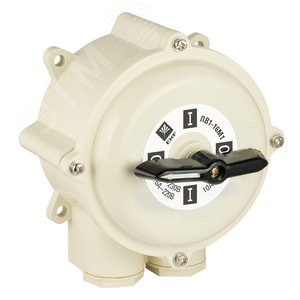

Выключатель пакетный ПВ 2-16 М1 пл. IP56 PROxima (pv-2-16-4)

• Код товара 1754948
• Артикул pv-2-16-4
• Производитель EKF

Выключатель пакетный ВП2-16 до 16А крепление на заднюю панель IP00

• Код товара 9500216
• Артикул ET002514
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП1-16, до 16А, на перед/панель, IP00

• Код товара 9762870
• Артикул ET003068
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП1-16(220/16) на заднюю панель (ПВ 1-16 исп.3)

• Код товара 13307601
• Артикул ET002505
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП4-40,до 40А, на перед/панель,IP00

• Код товара 9756538
• Артикул ET003191
• Производитель Электротехник/ВП

Сделано
в России

Выключатель пакетный ВП4-160 ,до 160А, на перед/панель,IP00

• Код товара 9756537
• Артикул ET003198
• Производитель Электротехник/ВП

Сделано
в России

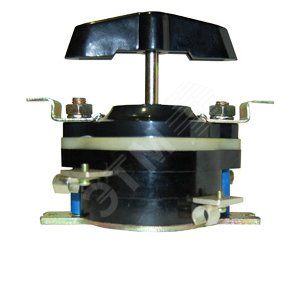

Выключатель пакетный ВП2-100 до 100А на переднюю панель IP00 (ПВ 2-100 исп.1)

• Код товара 9756519
• Артикул ET002775
• Производитель Электротехник/ВП

Сделано
в России

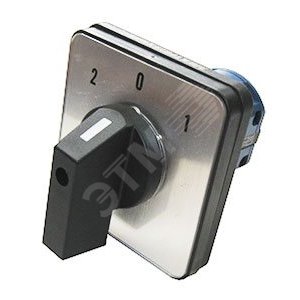

Пакетный выключатель ПК16-12С 4171 (ET006017)

• Код товара 7759345
• Артикул ET006017
• Производитель Электротехник

Сделано
в России

Пакетный выключатель ПК16-12А 3033 (ET003378)

• Код товара 3824610
• Артикул ET003378
• Производитель Электротехник

Сделано
в России

Выключатель пакетный ВП3-63 до 63А крепление на заднюю панель IP00

• Код товара 9502740
• Артикул ET008519
• Производитель Электротехник/ВП

Сделано
в России

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Большая Энциклопедия Нефти и Газа

Пакетный выключатель

Пакетные выключатели и переключатели предназначены для осуществления достаточно сложных переключений одновременно в нескольких электрических цепях и используются для пуска мелких асинхронных электродвигателей. [2]

Пакетные выключатели и переключатели серий ПВ и ПМ выпускаются одно -, двух — и трехполюсными с числом шайб до семи, на номинальные токи от 10 до 400 а, постоянного тока при напряжении 220 в и от 60 до 250 а переменного тока при напряжении 380 в. При меньших номинальных токах обеспечивается в зависимости от нагрузки от 10000 до 20000 переключений, при больших — от 5000 до 10000 переключений. [3]

Пакетные выключатели и переключатели предназначены для осуществления достаточно сложных переключений одновременно в нескольких электрических цепях и используются для пуска мелких асинхронных электродвигателей. [4]

Пакетные выключатели и переключатели ( пакетники) серии ПВ и ПП предназначены для применения в промышленных и бытовых электрических установках постоянного тока напряжением до 220 в и переменного тока напряжением до 380 в в качестве коммутационных аппаратов с ручным приводом для нечастых включений. [5]

Пакетные выключатели и переключатели предназначаются для достаточно сложных переключений в нескольких электрических цепях. Такие выключатели набираются из нескольких неподвижных колец ( пакетов), изготовленных из изолирующего материала. Внутри каждого кольца располагается коммутирующее устройство, связанное с общим валом, приводимым в действие от руки. [6]

Пакетные выключатели служат для замыкания цепей тока в сетях напряжением до 380 в. В пакетных выключателях имеется несколько контактных соединений ( систем), состоящих из неподвижных и подвижных контактов. Каждая система монтируется в отдельном кольцеобразном гнезде; совокупность контактных соединений образует пакет. Операции включения и выключения осуществляются поворотом центрального валика, приводящим в движение все подвижные контакты. При повороте рукоятки выключателя замыкается или размыкается одновременно несколько цепей. [8]

Пакетные выключатели и переключатели обладают большими преимуществами перед рубильниками. Они имеют малые габариты, удобные в монтаже. Дуга гасится в замкнутом объеме, без выброса пламени и газов. Контактная система позволяет управлять одновременно большим количеством цепей. Эти выключатели имеют высокую вибро — и ударостойкость. [9]

Пакетные выключатели являются в принципе надежными аппаратами управления, хотя не все типы, выпускаемые в настоящее время, можно признать удовлетворительными. Оли изготовляются на различную силу тока, начиная от 10 а, на разное число полюсов и по различным схемам, включая переключатели для обычных и коридорных схем. Могут иметь нормальное и герметическое исполнение. Выключатели в нормальном исполнении имеют обычно открытые контакты и конструктивно приспособлены для установки на щитах и щитках. Для установки отдельных выключателей необходимы специальные кожухи. [10]

Пакетные выключатели находят применение как на групповых, так и на магистральных щитках, а также на подстанционных щитах. [11]

Пакетные выключатели и переключатели серий ПВМ и ППМ применяют в качестве коммутационных аппаратов с ручным приводом для цепей постоянного и переменного тока напряжением 220 В на токи до 400 А и цепей переменного тока напряжением 380 В на токи до 250 А. [13]

Пакетные выключатели и переключатели серий ПВМ и ППМ применяют в качестве коммутационных аппаратов с ручным приводом для цепей постоянного и переменного тока напряжением 220 В на токи до 400 А и цепей переменного тока напряжением 380 В на токи до 250 А. Они устанавливаются на панелях распределительных устройств, в шкафах и ящиках. [14]

Пакетный выключатель предназначен для включения и отключения электродвигателей, а также замыкания и размыкания электрических цепей напряжением до 380 В. Он состоит из набора пластмассовых однополюсных колец, внутри которых расположены отдельные для каждого полюса контактные и искрогасительные устройства. [15]

ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ СЕРИИ ПВ (ВП)

1 2 3 4 5 6 7

Структура условного обозначения постов

ПОСТЫ УПРАВЛЕНИЯ КНОПОЧНЫЕ ПКЕ

1 2 3 4 5 6 7 8 9 10 11

Структура условного обозначения

XXXX-XX-XXX-XXХХХХ

1- Буквенное обозначение вида аппарата: ПК.

2- Двузначное число. Условное обозначение номера серии — 12.

3- Разделительный знак

4- Двузначное число. Условное обозначение номинального тока: 21-10 А.

5- Разделительный знак или буква: «-» исполнение без защиты от попадания стружки,

«Д» — исполнение с защитой от попадания стружки.

6- Цифра. Условное обозначение количества полюсов, управляемых рукояткой: 8-8 полюсов.

7- Цифра. Количество полюсов, управляемых толкателем:

0 — полюса отсутствуют;

8- Цифра. Условное обозначение конструктивного исполнения приводного элемента:

1- рукоятка с одним фиксируемым положением,

2- рукоятка с пятью фиксируемыми положениями.

9- Разделительный знак.

10 — Двузначное число. Степень защиты IP54 по ГОСТ 14255-69: 54.

11 — Цифра и буква. Климатическое исполнение и категория размещения по ГОСТ 15150-69: ТЗ, УХЛЗ.

Посты управления кнопочные серии ПКЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 500 В частоты 50-60 Гц и постоянного тока напряжением до 220 В.

Посты всех типов изготавливаются:

· с контактными элементами любой комбинации замыкающих и размыкающих
контактов;

· с толкателями цилиндрической формы черного, красного, желтого, зеленого, голубого
и белого цветов;

· с толкателями грибовидной формы черного и красного цветов;

· с толкателями без надписи или с подписями «Пуск-стоп» , «Вперед», «Назад», «Вниз», «Вправо», «Влево».

1 — посты управления кнопочные единой серии;

2 — исполнение по эксплутационному назначению:

1— для встройки в нишу;

2- для пристройки к ровной поверхности;

3 — исполнение по роду защиты от воздействия окружающего воздуха:
1 — со степенью защиты IP40;

2 — со степенью защиты IP54 со стороны толкателя;

4 — исполнение по материалу корпусных деталей;

5 — исполнение по количеству толкателей (один, два, три);

6 — модернизация поста;

7 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Пакетные выключатели и переключатели серии ПВ применяются для коммутации электрических цепей переменного и постоянного тока напряжением до 500 В.

Пакетные выключатели и переключатели используются для прямого включения в сеть асинхронных электродвигателей малой мощности с короткозамкнутым ротором, для переключения цепей управления и сигнализации, для включения и отключения понижающих трансформаторов местного освещения, а также для применения в других схемах, где не требуется большой частоты включений.

Пакетные выключатели и переключатели предназначены для установки на панелях и пультах управления, для встройки в ниши станков и в других закрытых устройствах.

Пакетные выключатели и переключатели разделяются:

1. По длительно допустимому номинальному току:

а) I величины на ток 10 А;

б) III величины на ток 25 А;

в) V величины на ток 60 А.

2. По роду защиты от прикосновения:

а) пакетные выключатели и переключатели открытого исполнения;

б) пакетные выключатели и переключатели защищенного исполнения (с защитными кожухами). В этом исполнении изготовляются только трехполюсные пакетные выключатели и переключатели первой величины.

3. По числу полюсов:

а) пакетные выключатели и переключатели первой величины: двух-, трех-, четырех-, пяти-, шести- и семиполюсные;

б) пакетные выключатели третьей и пятой величин — трехполюсные;

в) пакетные выключатели и переключатели третьей величины — шестиполюсные без нулевого положения.

4. По выполнению электрических схем и коммутационным положениям:

а) пакетные выключатели и переключатели на номинальный ток 10 А изготовляются на четыре коммутационных положения;

б) пакетные выключатели и переключатели (трехполюсные) на номинальный ток 25 и 60А выпускаются только на два коммутационных положения: «Включено» и «Отключено»;

в) электрическая схема шестиполюсного пакетного переключателя на длительный номинальный ток 25А выполняется на два коммутационных положения, дающих возможность осуществить реверс трехфазных асинхронных электродвигателей с короткозамкнутым ротором при снятом напряжении.

5. По способу крепления:

а) крепление со стороны рукоятки, с задним присоединением проводов;

б) крепление со стороны основания, с передним присоединением проводов.

Основные технические данные пакетных выключателей и переключателей приведены в таблице.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
