Система контроля слепых зон (BSD). Установка

Предыдущая запись, где была произведена закупка запчастей, необходимых для установки:
Система контроля слепых зон (BSD). Закупка запчастей

После того, как все было куплено, наступил один из сложных этапов – установка. На всю установку было потрачено около двух неполных дней.
Часть 1. Подготовка к установке

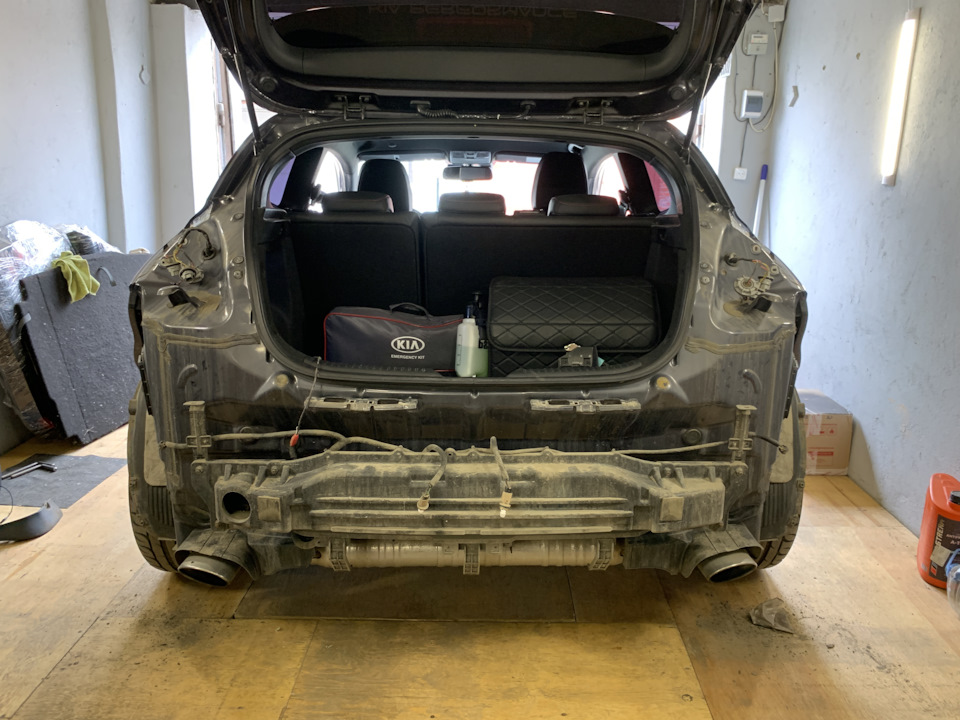

Для установки данной системы прежде всего были скинуты задние фары и задний бампер.

Датчики слепых зон крепятся на закладных, которые приварены к кузову. Данные закладные установлены под определенным углом для корректной работы данной системы:

И какое было мое удивление, когда на своём кузове данных закладных не было:

Это связано с тем, что у меня либо самый ранний год выпуска рестайлинга (конец 2015 г.), либо 3-х дверка. На этом этапе были мысли собрать все обратно и продать комплект, так как переживал, что без этих креплений система будет работать некорректно. Было принято решение все-таки продолжить установку, потому что продать всегда можно успеть.

Часть 2. Дооснащение боковых зеркал заднего вида

Читать еще:  Монтаж пакетных выключатель переключатель

Как описывал в предыдущем посте, самым оптимальным вариантом оказалась замена самих зеркальных элементов и дооснащение недостающей проводки в зеркале.

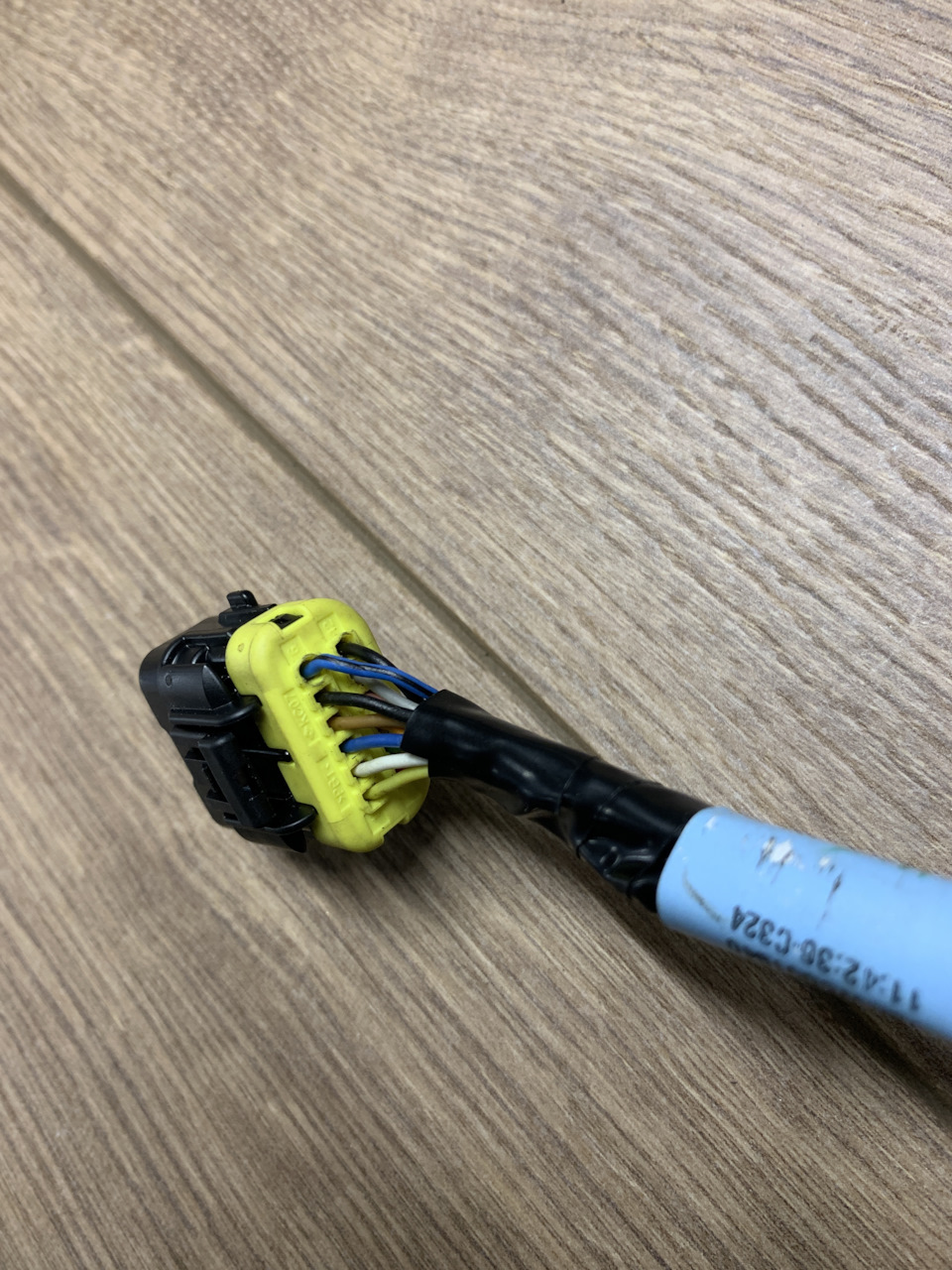

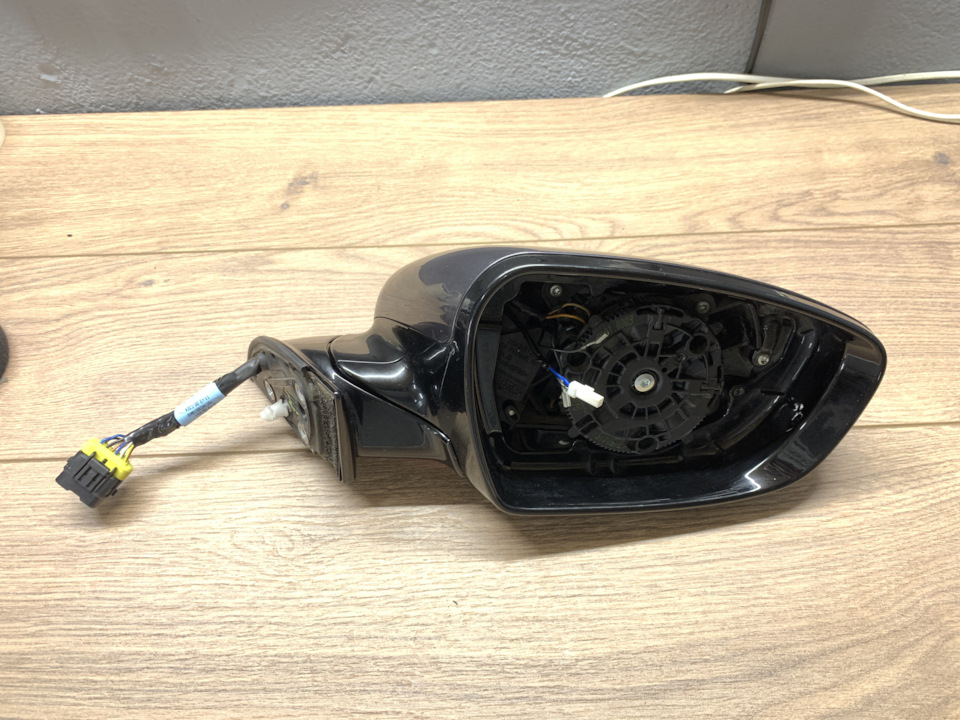

Фишка у моего бокового зеркала идет на 10 контактов, но там как раз есть закладные под недостающие пины:

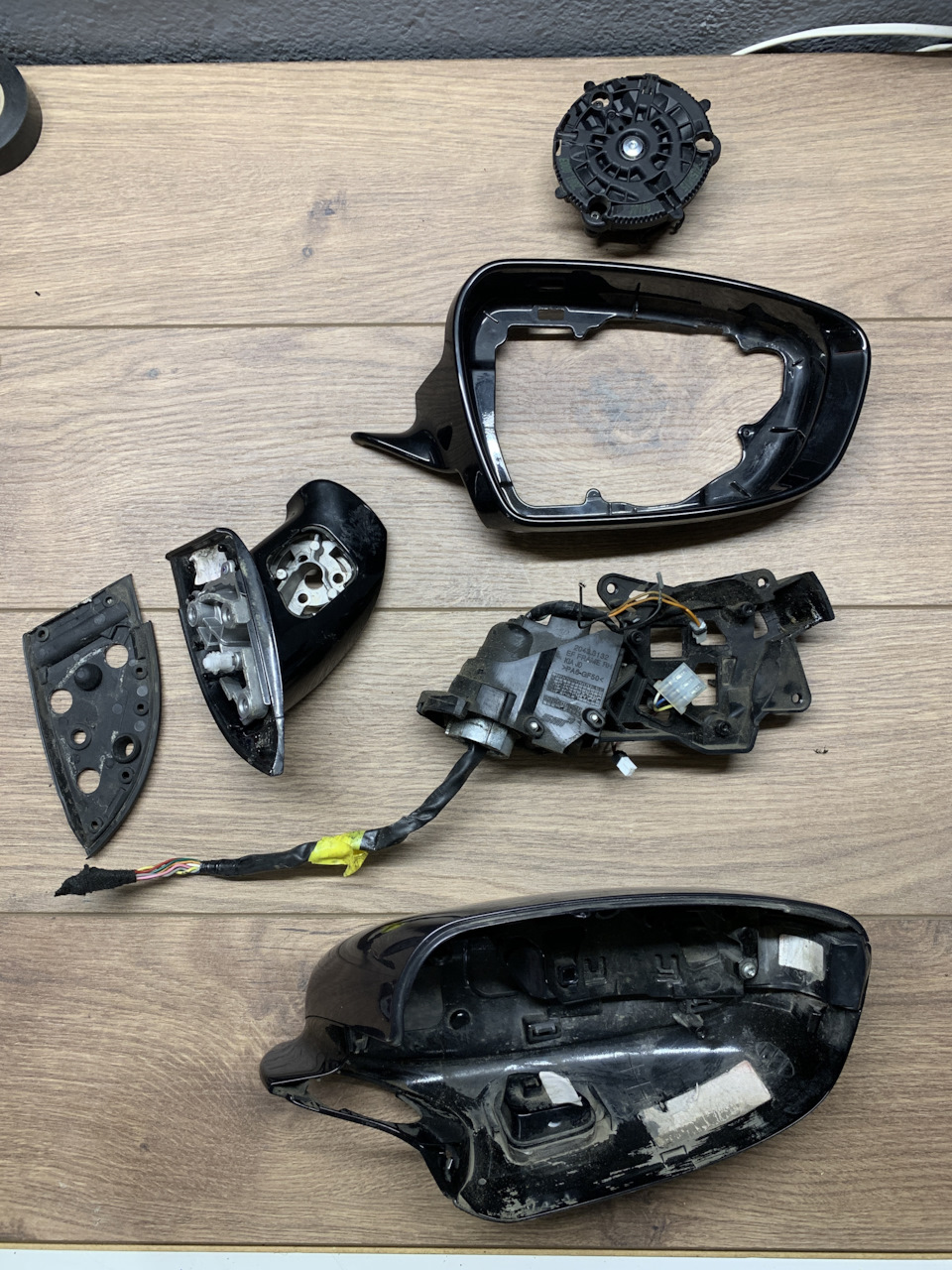

Хотелось сделать, как всегда, все в штатном исполнении, поэтому пришлось полностью разобрать зеркало на его составляющие:

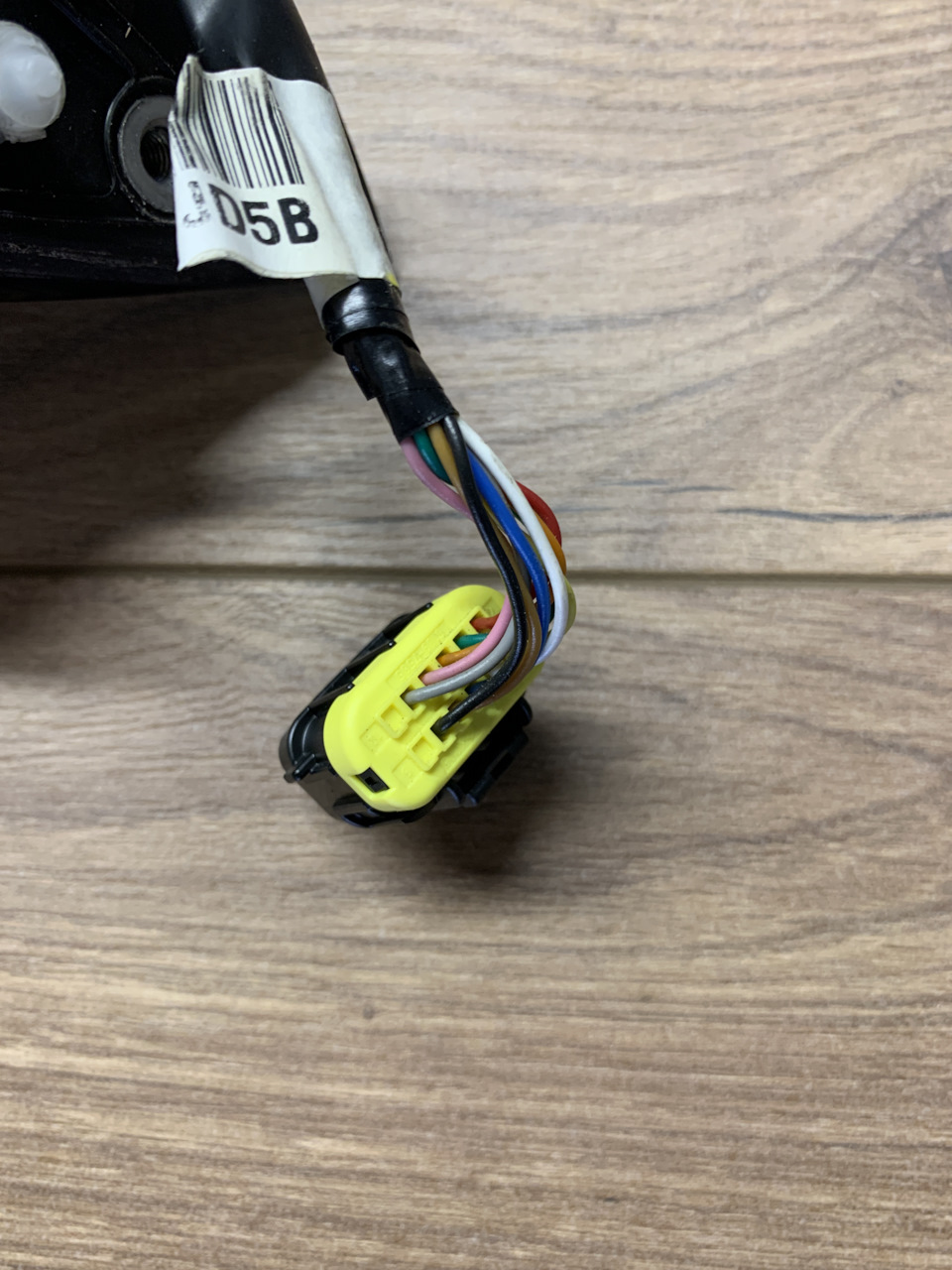

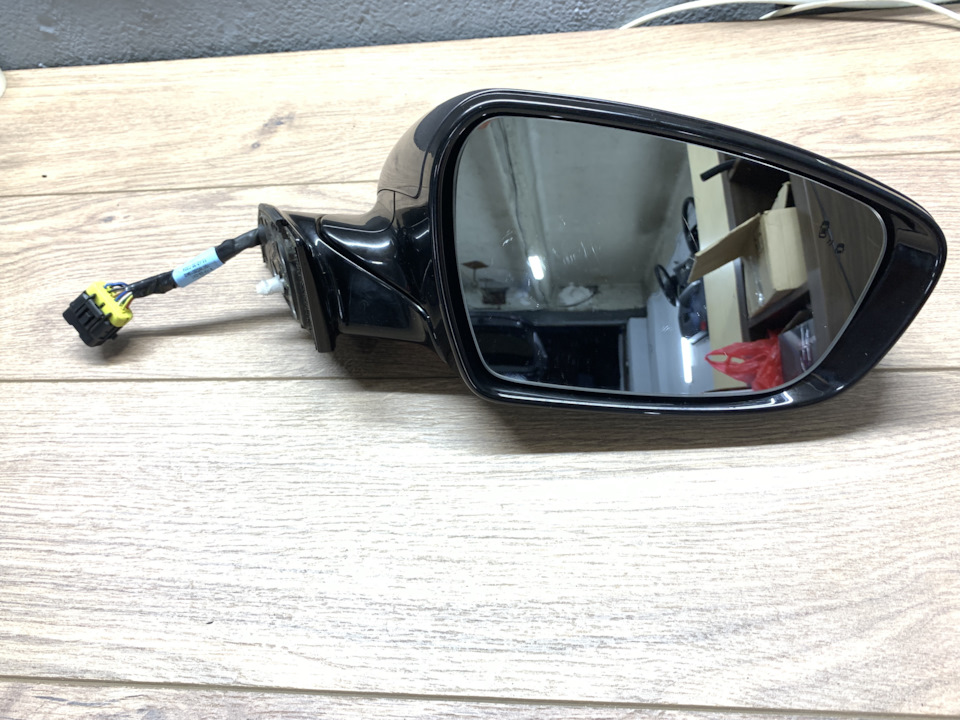

Закладные места в фишке были просверлены, вместе с основным жгутом зеркала было проведено два провода с фишкой, которые как раз будут отвечать за индикацию слепых зон, и собрано всё в обратном порядке:

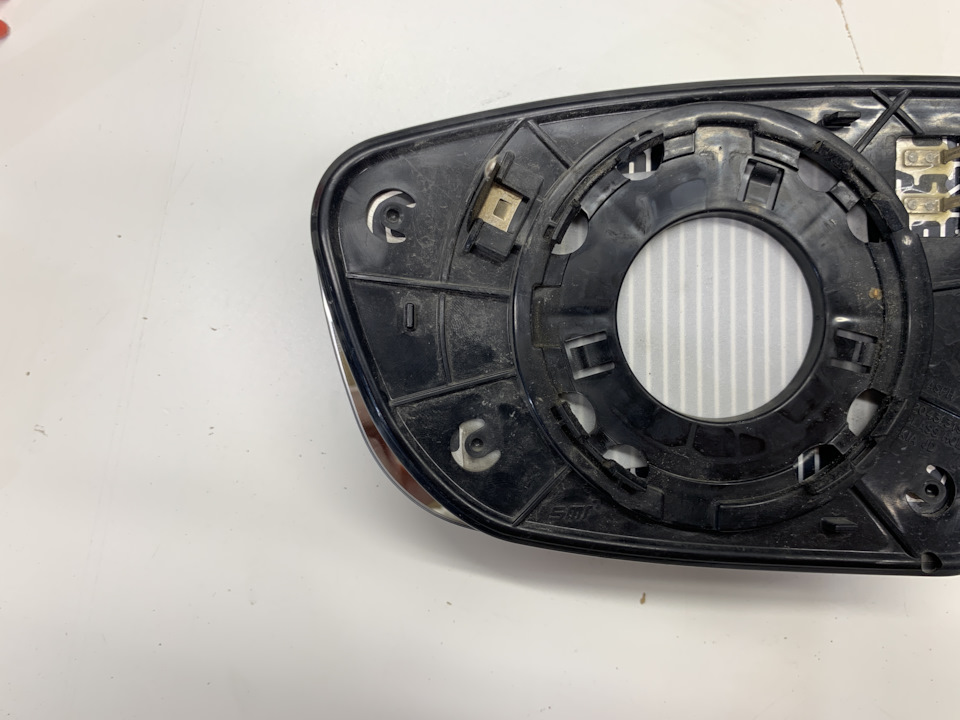

Я думал, что на этом с зеркалами все закончено, но не тут то было. Установив зеркало на машину, начал проверять работу всех его функций. И оказалось, что зеркальный элемент не опускался в низ и упирался в корпус. Настроить под себя не получалось, зеркальные элементы смотрели вверх. Снова разобрав зеркало, начал сравнивать зеркальные элементы:

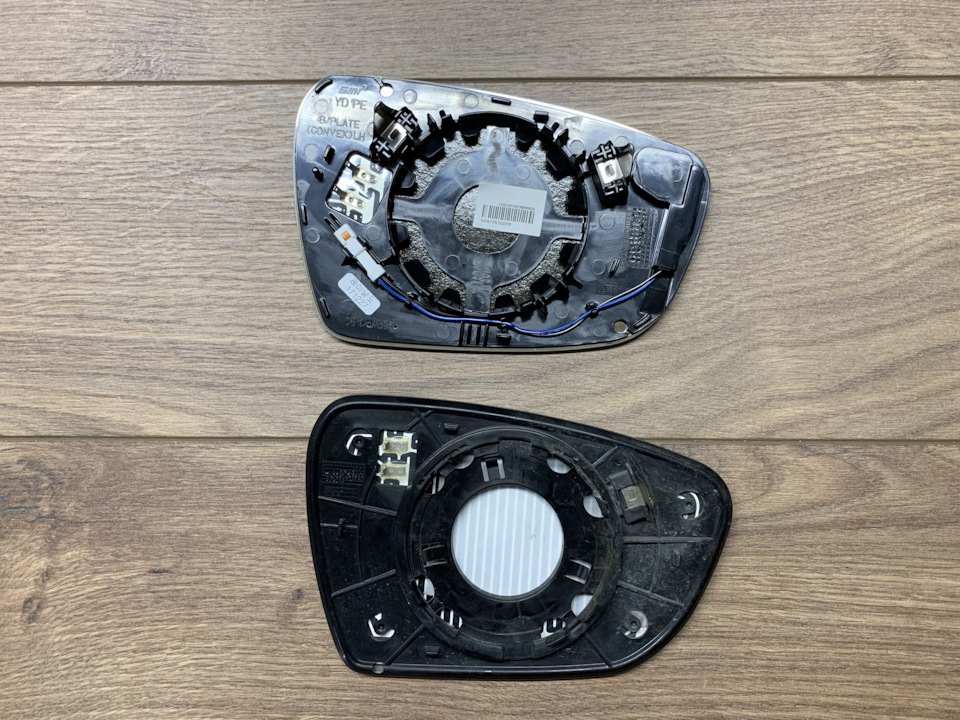

И как оказалось, что несмотря на то, что визуально они были одинаковые, различия всё равно есть! Зеркало от Cerato в нижней части чуток больше, поэтому именно этой частью оно упирается в корпус и не позволяет нормально его отрегулировать:

Пришлось чуток доработать корпус своего зеркала, чтобы зеркальный элемент от Cerato встал нормально.

Часть 3. Подключение

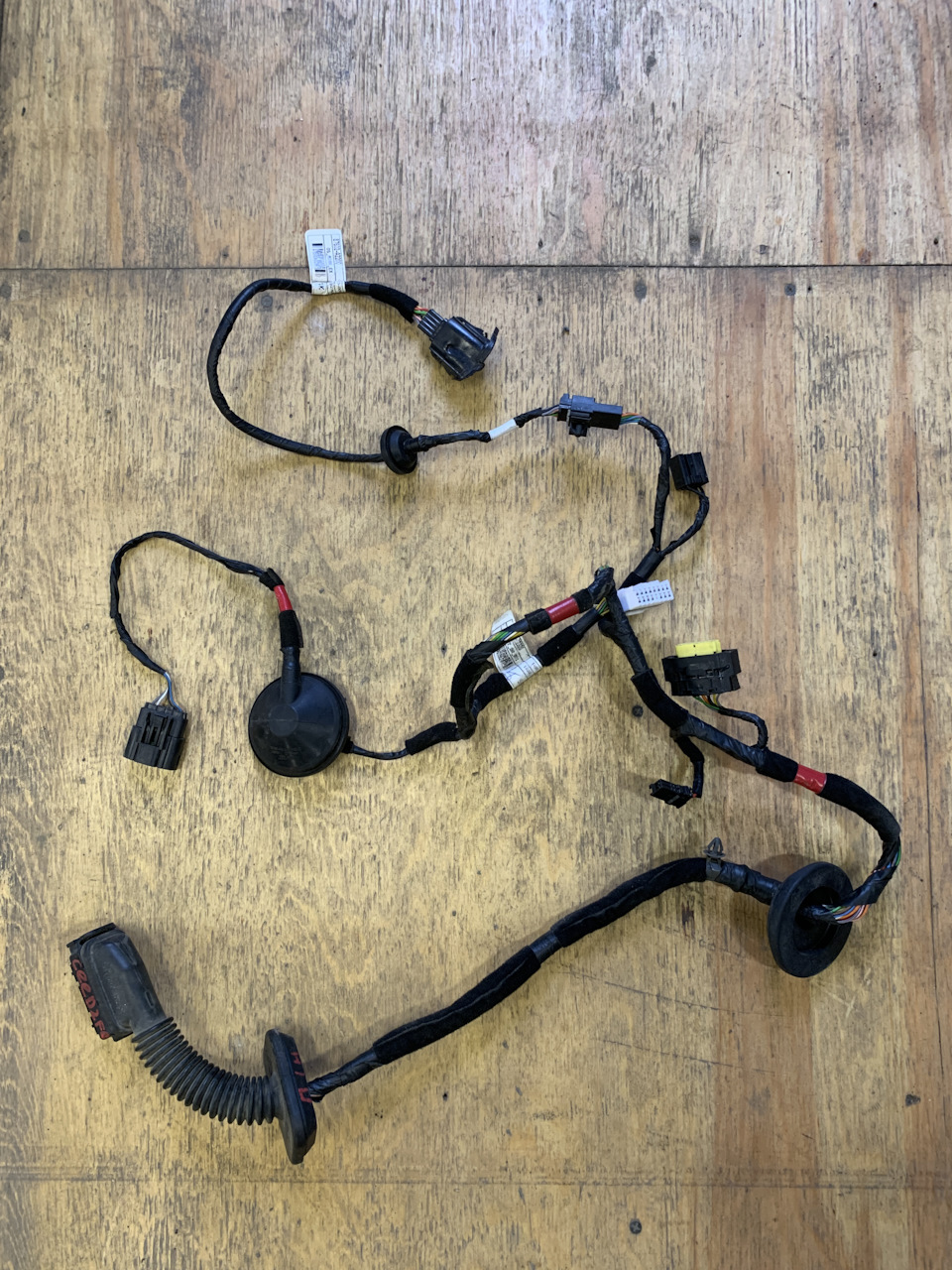

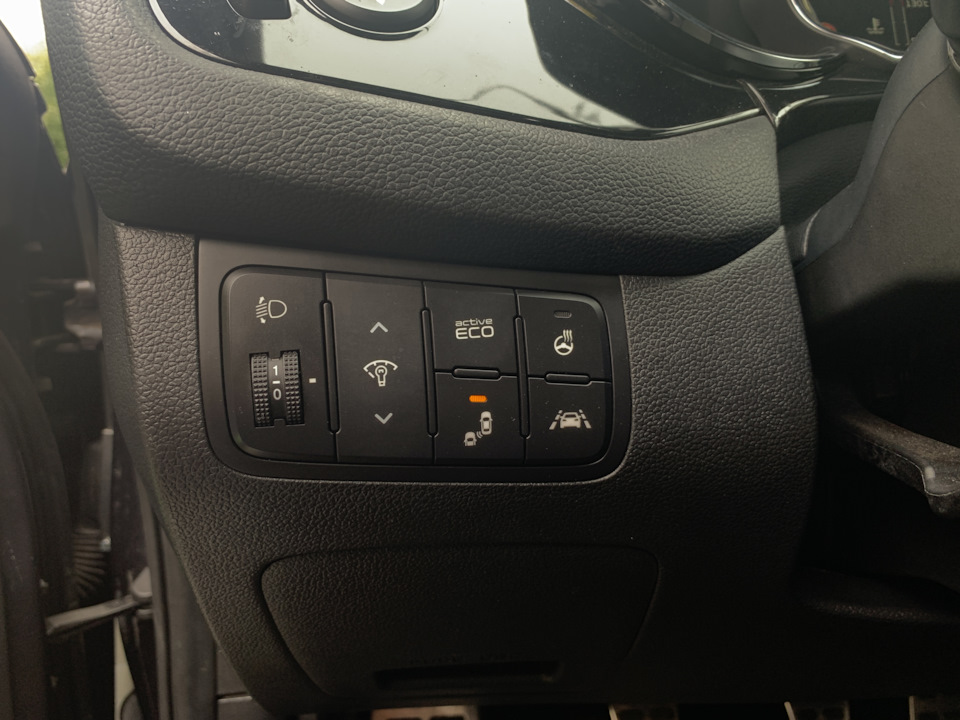

Для подключения данной системы пришлось разобрать почти весь салон, нижнюю часть торпеды и скинуть дверные карты. Так как пришлось вести дополнительную проводку по двери, то была куплена целиком коса, чтобы использовать все штатные фишки и пины:

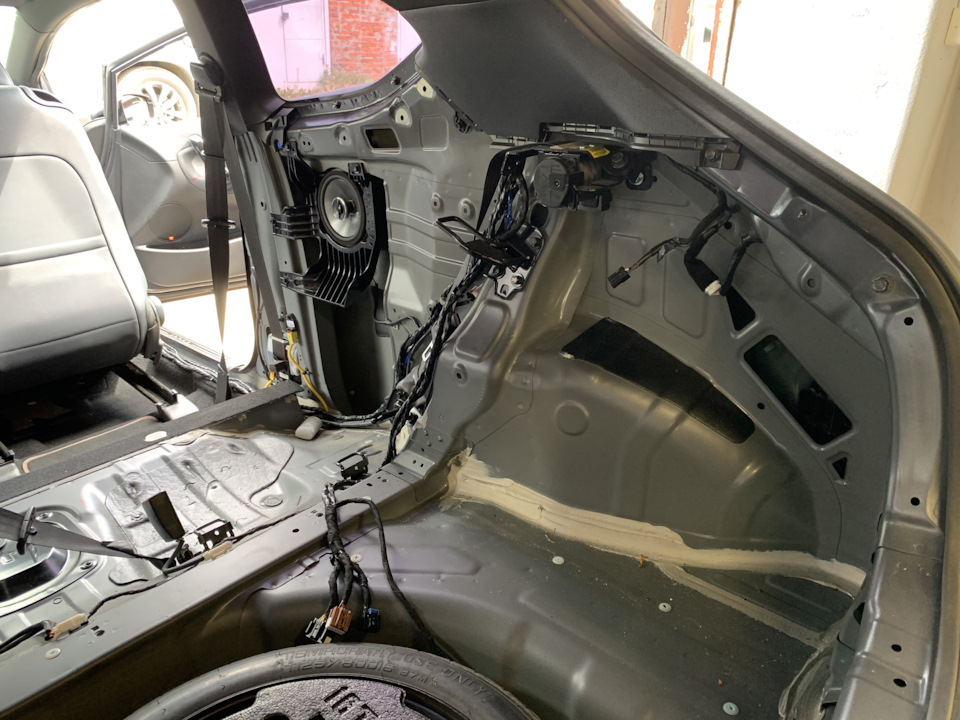

Жгут проводов от бампера до блока кнопок и зеркал был проложен по правой стороне:

Подключение производилось по следующей схеме:

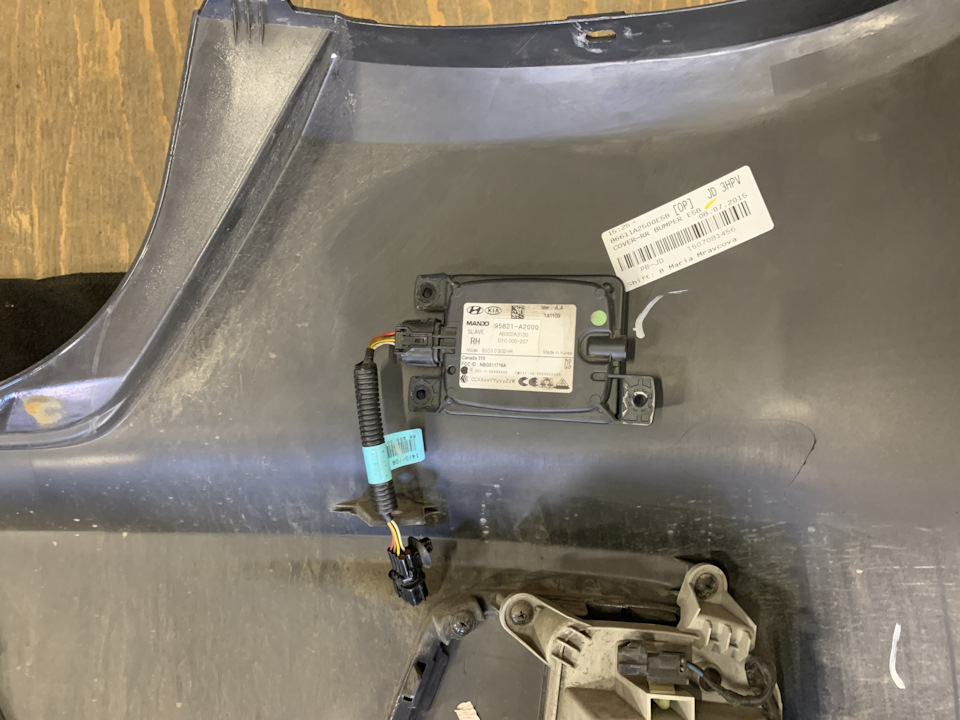

Поскольку закладных на кузове не было, то сами датчики были приклеены непосредственно на сам бампер на двусторонний скотч. По примеркам они оказались примерно на том же месте, что и должны были быть:

После установки и подключении датчиков, проведения проводки, все было собрано в обратном порядке.

Часть 4. Финал

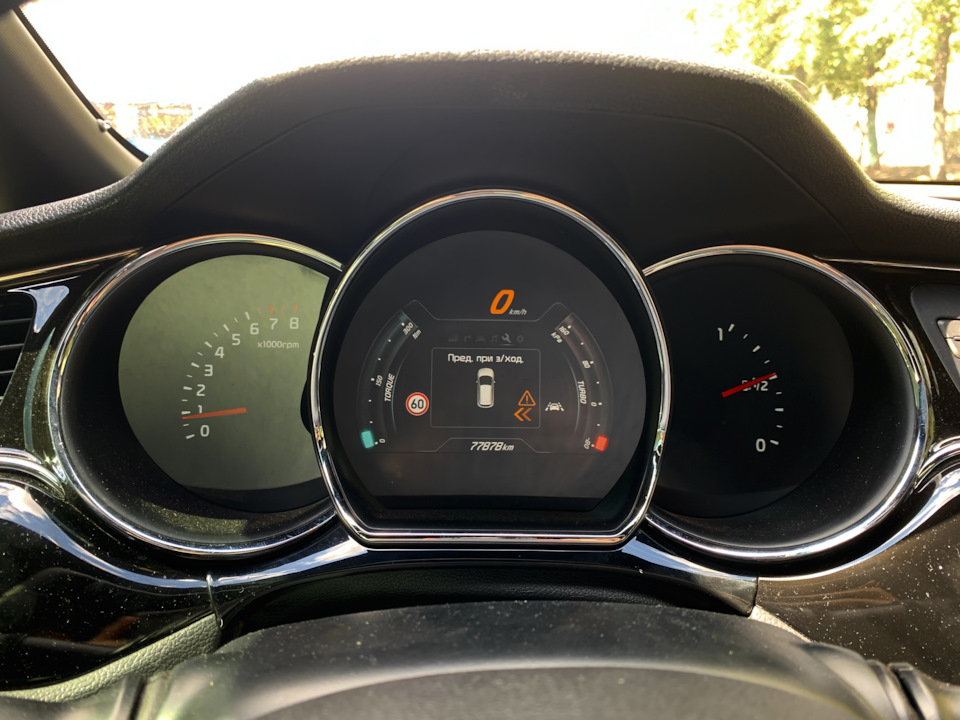

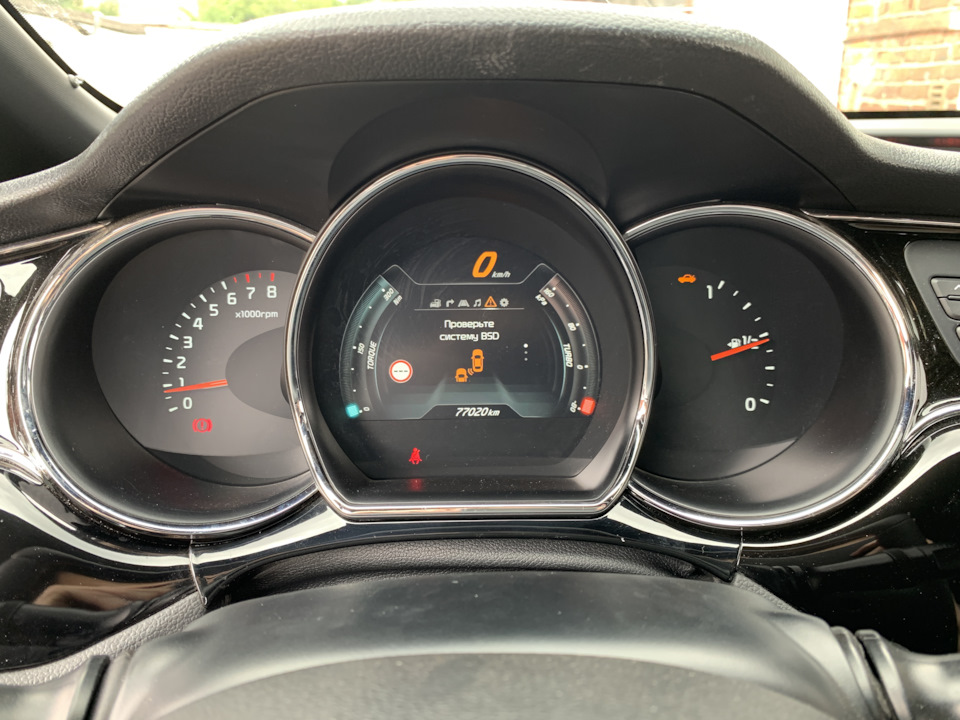

Наступил момент «X» – первый запуск системы. Прошивать ничего не пришлось, как только машина увидела подключенные датчики слепых зон, она сразу активировала эту функцию. Запуск и на приборке первым делом появляется ошибка:

Подключив OBD, ошибка была по короткому замыканию на боковых зеркалах. Зеркальные элементы подключали по схеме от Ceed, а оказалось, что на элементах Cerato два пина (масса и сигнал) идут зеркально. Уже в третий раз пришлось разбирать зеркала и переставлять местами пины в проведенной фишке. После всех этих манипуляций система заработала без ошибок:

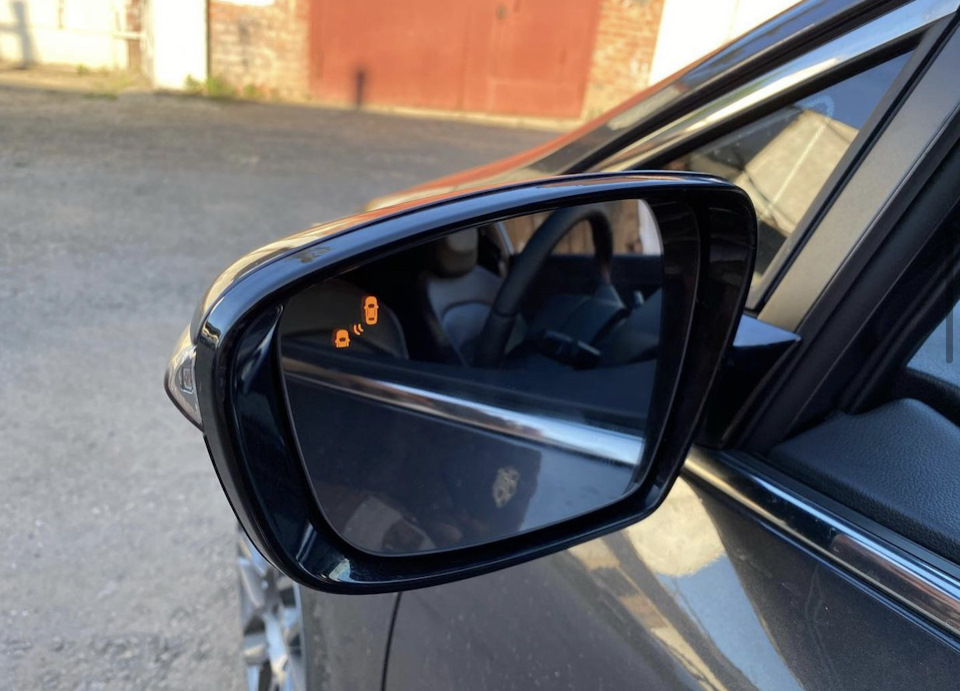

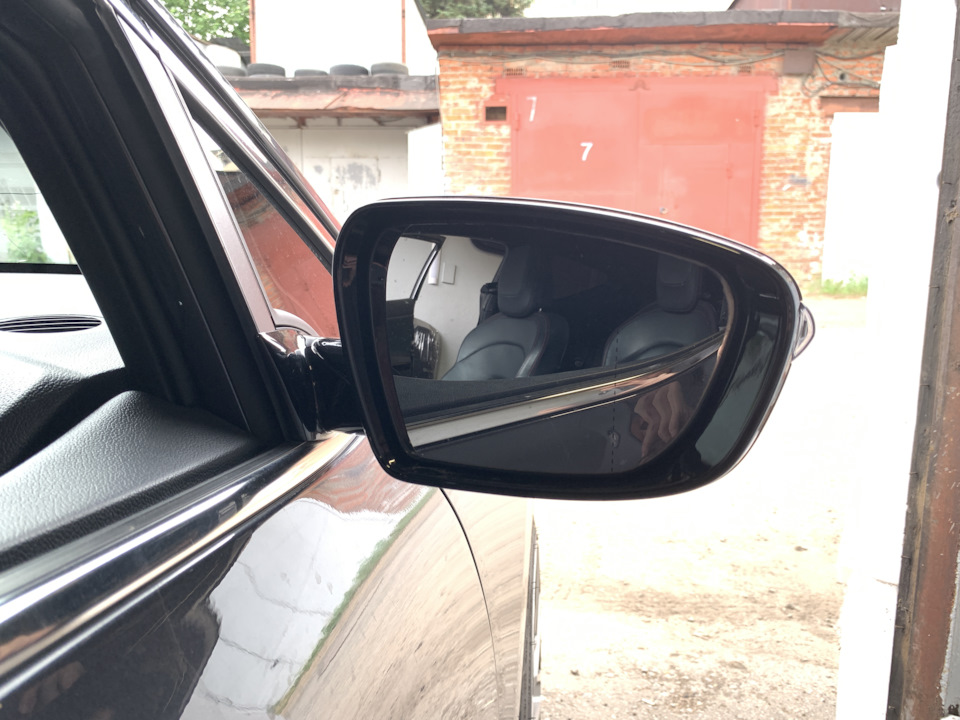

Работой системы обнаружения вне зоны видимости водителя полностью доволен. Она начинает работать только при скорости больше 30 км/ч, при попытке перестроиться, когда горит индикация на зеркале, звучит звуковой сигнал для привлечения внимания. К этой системе отношусь как дополнительный контроль при перестроение, то есть если звучит звуковой сигнал при включении поворотники, то проверяю еще раз действительно ли нет помех и пару раз оказывалось, что либо кто-то ускорился в соседней полосе, либо перестроился и система предупреждала корректно. Видео работы системы BSD:

Читать еще:  Основные характеристики модульного автоматического выключателя

Наверно, больше всего понравилась функция предупреждения при движении задним ходом. Очень часто бывает так, что при движении задним ходом или проходит человек, или проезжает велосипедист, или проезжает машина, датчики фиксируют это и оповещают об этом водителя на приборке и звуковым сигналом:

Огромное спасибо хочу выразить Илье Safonov827 , без его помощи этого проекта вообще бы не было. По любому штатному дооснащению Kia/Hyundai только к нему.
