Как подобрать и подключить дифференциальный автомат

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

На частный дом какой диф автомат ставить, какие должны быть характеристики?

SLAVA, у производителя IEK, есть двухполюсные дифы, занимающие один слот на DIN рейке.

Оставить комментарий Отменить ответ

Назначение и область применения рым-болтов

Основные разновидности радиаторов отопления и их преимущества

В чем отличие домашнего роутера от геймерского

Индустриальные компоненты для промышленности

Инженерная сантехника: виды, назначение и особенности

Характеристики Автоматический выключатель двухполюсной SH202L 4.5кА 32А АВВ Abb

  • Производитель:Abb
  • Тип товара: Автоматический выключатель
  • ID: 1659296

Где купитьКупить в кредит

Характеристики (20)

ПараметрЗначение
Страна производительШвейцария
БрендABB
СерияSH202L
Тип конструкцииМодульный
Тип расцепителяЭлектромагнитный
Количество полюсовДвухполюсной
Количество занимаемых модулей2
Материал корпусаПластик
Способ монтажаDin-рейка
Номинальный ток32А
Номинальное напряжение230-400В
Номинальная частота50Гц
Класс срабатыванияC
Класс токоограничения3
Номинальная отключающая способность4,5кА
Максимальное сечение подключаемого проводаГибкий — 25мм²
Степень защитыIp20
Электрическая износостойкость10000 циклов
Механическая износостойкость20000 циклов
Температура эксплуатации+55°C

Цены (1)

Цена от 149 р. до 149 р. в 1 магазинах

МагазинЦенаНаличие

Купить в кредит (7)

КомпанияПредложение

Описание

Автоматический выключатель двухполюсный SH202L 4.5кА 32А АВВ

Двухполюсный автоматический выключатель для использования в вводно-распределительных устройствах для жилых и общественных зданий.

НАЗНАЧЕНИЕ:

Используется для защиты от перегрузок и коротких замыканий электрических цепей;

Подходит для предохранения от резистивных и индуктивных нагрузок с низким импульсным током.

ПРЕИМУЩЕСТВА:

Номинальное напряжение сети – 230-400В, номинальный ток – 32А;

Характеристика срабатывания – С (выключение подачи тока при превышении допустимой нормы номинального напряжение в 5-10 раз);

Долговечность (корпус изготовлен из пластика, стойкого к возгоранию; электрическая и механическая износостойкость);

Удобство в эксплуатации (установка в любом положении; подключение нагрузки, как к верхним, так и к нижним зажимам; возможность присоединения дополнительных контактов; диапазон рабочих температур от -250С до +550С; быстрый и легкий монтаж – крепление осуществляется на DIN-рейку; рычаг переключения для ручного отключения подачи тока).

РЕКОМЕНДАЦИИ:

Перед началом установки автоматического выключателя обесточьте щиток;

Монтаж автомата начинайте с подключения проводов, затем закрепите его на DIN-рейку;

Если автоматов несколько – подключайте их одновременно;

После того, как все выключатели установлены, включите питание щитка;

Проверьте участки сети, давая максимальную нагрузку;

При расчете номинала автомата учитывайте сечения провода, температурную нагрузку, а так же расположение проводки, чтобы избежать нагревания проводника из-за завышенного номинала автомата;

Допускается хранение изделия при температуре -400С до +700С

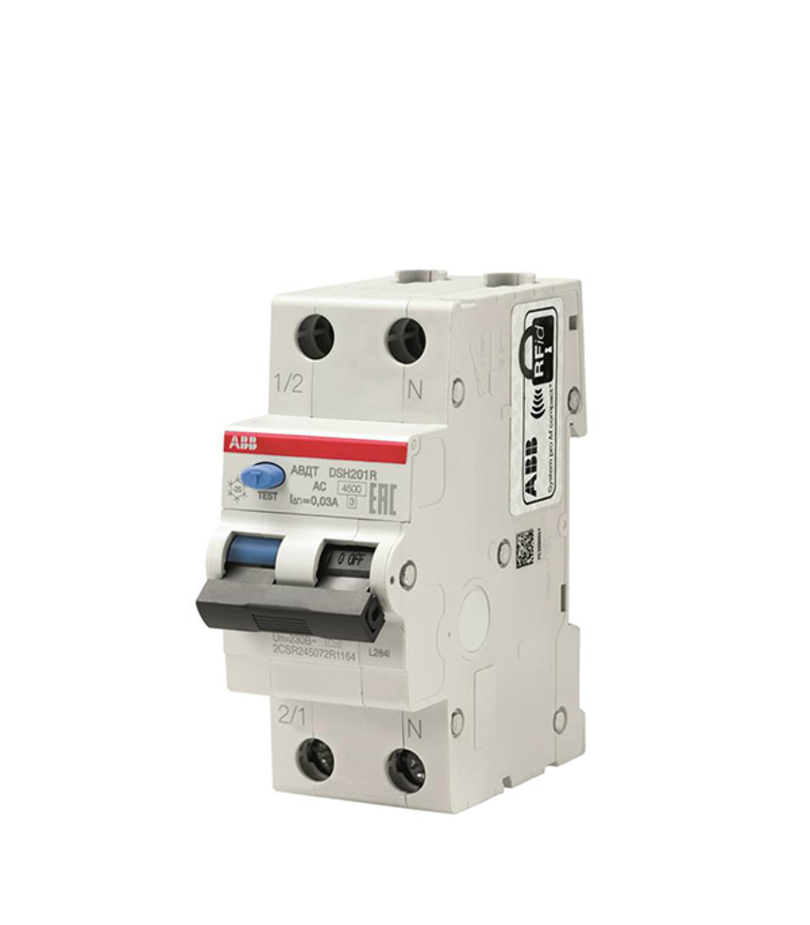

Автомат дифференциальный ABB DSH201R (2CSR245072R1164) 16А 30 мА 1P+N тип АС 4,5 кА

В кредит от 115 ₽ в мес.
для клиентов СберБанка

Наличие

Доступно со склада самовывоза

Предназначен для защиты электрической цепи от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям), а также для предотвращения возгораний, т.е. совмещает функции автоматического выключателя и УЗО.

1P+N – 1 полюс плюс нейтраль (для использования в однофазных сетях), 16А – величина номинального тока в амперах, тип С – автомат срабатывает при токе в цепи в 5-10 раз больше номинального и применяется для защиты цепей розеток и освещения, 30мА – номинальный отключающий дифференциальный ток в миллиамперах, 4,5кА – рабочая отключающая способность в килоамперах, АВВ – фирма производитель, DSH201R – серия автоматов.

Гарантируем доставку вовремя!

Если мы опоздали, доставка — бесплатно.

IP – cтепень защиты от пыли и воды, чем больше цифра – тем выше защита. Первая цифра в коде, обозначает степень защиты от воздействия твердых предметов разного размера, а также степень защищенности от проникновения внутрь корпуса. 0 — отсутствие какой-либо защиты; 1 — предохраняет от проникновения предметов диаметром более 50 мм (просто прикрывает от контакта с электропроводящей частью); 2 — предохранение от предметов диаметром 12 мм и более (от пальцев, веток и т.д.); 3 — не могут проникнуть объекты размером более 2,5 мм (некоторые инструменты, кабели и т.д.); 4 — возможно попадание только объектов размером менее 1 мм (очень мелкий крепеж, тонкие провода и т.д.); 5 — полная защита от контакта, пылезащитная оболочка (внутрь может попасть небольшое количество пыли, но она на работе не отражается); 6 — самая высокая степень защищенности от пыли, пыленепроницаемая оболочка (не проникает даже пыль). Вторая цифра класса защиты IP показывает насколько корпус предохраняет содержимое от попадания влаги. 0 — защиты от влаги нет; 1 — попадание на корпус вертикально падающих капель не нарушает работу устройства; 2 — если корпус отклонить под углом 15°, вертикально падающие капли не нарушают работу устройства; 3 — защита от брызг, падающих под углом до 60° (от дождя); 4 — не страшны брызги воды любого направления (можно ставить в ванных на расстоянии 20 см от источника воды и ближе); 5 — попадание струй воды не причиняет вреда (угол наклона любой); 6 — корпус способен противостоять волнам и струям воды (попавшая вода не мешает работе оборудования); 7 — при краткосрочном погружении на 1 метр в воду, устройство продолжает работать; 8 — при длительном нахождении на глубине 1 метр устройство работает; 9 — полная водонепроницаемость, устройство работает под водой длительное время.

Что выбрать: УЗО+автомат или дифавтомат?

Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.

Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.

Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.

Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.

Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».

Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.

Дальше я сравню оба варианта по разным критериям:

  1. Занимаемое место в электрощите. Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.
  2. Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
  3. Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.

4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.

5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.

Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.

Применение диф автомата АВВ на 16А
