Проверка автоматических выключателей напряжением до 1000 В

1. Общие положения.

Данная методика предназначена для производства измерений времени срабатывания аппаратов защиты с тепловыми и электро­магнитными расцепителями с целью проверки выполнения требова­ний пункта 413 ГОСТ Р50571.3-94, обеспечивающего безопасность косвенного прикосновения к нетоковедущим металлическим частям оборудования в момент замыкания фазного проводника. Проводится инженерами электролаборатории.

Время отключения для распределительных цепей не должно превышать 5 с, если сопротивление защитного заземления меньше

где Uo- номинальное фазное напряжение,

Zo — сопротивление цепи фаза-нуль,

т.е. достаточно мало, чтобы обеспечить безопасное напряжение прикосновения на металлических час­тях оборудования, и 0,4 с для цепей, питающих передвижное и пере­носное оборудование и для распределительных цепей, в которых не выполняется вышеуказанное условие для сопротивления защитного заземления.

2 Методы измерения.

Для определения времени срабатывания аппаратов защиты используется испытательное устройство «Сатурн-М».

Принцип действия испытательного устройства основан на соз­дании искусственного замыкания за местом установки проверяемого аппарата защиты с плавным регулированием значения тока, изме­рением его эффективного значения и измерением времени от нача­ла возникновения заданного тока короткого замыкания до момента срабатывания аппарата защиты. Устройство «Сатурн-М» имеет циф­ровую индикацию значений указанных величин.

ПОДГОТОВКА К РАБОТЕ

1.Заземлить корпус устройства «Сатурн-М» с помощью клеммы «Корпус» медным проводом с сечением не меньшим, чем подводящие провода, но не менее 4 кв.мм.

2.При использовании силового блока соединить разъем его ка­беля с розеткой на базовом блоке. При автономной работе базового блока вставить в розетку разъем-заглушку.

З. Собрать схему испытаний устройств защиты и согласно схеме рис. 1 закрыть клеммы изоляционной крышкой.

Рис. 1. Применение устройства «Сатурн-М» для проверки непо­средственно от сети 380 В постоянно подключенного к сети (АВ1) и подключаемого на время проверки (АВ2) автоматического выключа­теля. Тумблер «Останов.» должен быть в положении «Внутр.».

4.Подключить сетевую вилку к розетке 220 В, 50 Гц.

5.Включить тумблер питания устройства. При этом должны пройти начальные тесты. Состояние «0000» и включенные светодиоды «Тепл.», «2500», «Ввод», «Ток» соответствуют готовности к рабо­те.

б.Подать входное напряжение, при этом должен загореться светодиод «U вход».

ВЫБОР РЕЖИМА

1.Устройство имеет 4 режима работы:

— проверка тепловых расцепителей тока и РЗ с выдержкой вре­мени:

— проверка электромагнитных расцепителей и РЗ без выдержки времени:

— ручной режим проверки,

— непрерывный режим в качестве тиристорного регулятора мощности.

Выбор режима осуществляется кнопкой «Режим» путем их по­следовательного циклического перебора с индикацией включенного режима.

2.Устройство имеет 4 предела измерения действующего значе­ния тока: 25 А, 250 А, 2500 А и работа с внешним измерительным трансформатором тока — ТТ, кА.

Выбор предела осуществляется кнопкой «Предел» аналогично кнопке «Режим».

З.Для ввода любого из пяти параметров необходимо выбрать режим «Ввод», нажать кнопку соответствующего параметра и затем ввести его числовое значение.

При этом первая цифра появится в правой позиции индикатора, а при вводе следующей цифры сдвигается на одну позицию влево. Соответственно, при вводе пятой цифры первая пропадает, что по­зволяет исправлять ошибки ввода параметров.

Ввод параметров можно производить в любой последователь­ности.

4.В устройстве предусмотрен ввод следующих параметров:

— «Ток А» — предельное эффективное значение тока для провер­ки тепловой и электромагнитной отсечки автоматов;

— «Длит. с » — предельная длительность вьючения тиристоров при автоматической и ручной проверке;

— «Ток ТТ кА» — значение первичного тока применяемого внешне­го измерительного трансформатора тока для последующего автома­тического пересчета результата при выводе на индикатор;

— «Откр. %° — угол открытия тиристоров, задаваемый в ручном и непрерывном режимах;

— «Шаг откр., %» — ступень роста угла открытия тиристоров для автоматических режимов работы.

5.По включению питания производится автоматический ввод наиболее оптимальных значений параметров:

Ток, А — 0000

Длит., с — 00.02

Ток ТТ, кА — 25.00

Откр., % — 0000

Шаг откр., % — 0002

В случае необходимости они заменяются оператором другими.

6.При работе с параметрами предусмотрено два режима рабо­ты — ввод и просмотр результата, выбираемые либо вручную, либо автоматически.

В режиме «Ввод» можно присваивать всем параметрам любые значения.

В режиме «Результат» можно только просматривать значение соответствующего параметра без возможности его изменения.

При этом имеются следующие особенности:

— параметры «Ток» и «Длит.» в режиме «Результат» являются ре­зультатом измерения и могут отличаться от своих значений в режи­ме «Ввод»‘

— параметры «Ток ТТ и «Шаг» могут только вводиться операто­ром и никогда сами не изменяются в любых режимах работы;

— параметр «Откр.» может вводиться оператором в режиме «Ввод», но может и изменяться при автоматических режимах работы, так как ему присваивается значение текущего угла открытия тиристоров при наборе заданного значения тока. В режиме «Ввод» и «Результат» высвечивается одинаковое значение угла открытия. При автоматических режимах работы можно для справки посмотреть угол открытия тиристоров после окончания режима «Пуск». Если при этом перейти в ручной режим, то угол открытия останется от предыдущего автоматического режима.

7.В устройстве предусмотрены следующие ограничения при вводе параметров;

-длительность тока 0,01 . 99,99 с:

-задаваемое значение тока при 25 А, 250 А, 2500 А,

автоматических режимах проверки 99,99.кА;

-задаваемый угол открытия тиристоров 0. 100%;

-задаваемый шаг угла открытия тиристоров 1. 10%.

8.В случае неправильного задания параметров по нажатию кнопки «Пуск» индикатор будет мигать, показывая неправильно вве­денный параметр.

В случае задания значения тока на одном пределе, при перехо­де на другой число будет смещаться, и, если левая цифра выйдет за границу индикатора, то он будет мигать. При этом ввод первой же цифры сразу отменит ранее введенное значение.

В случае просмотра результата измеренного тока переключе­ние пределов аналогично смещает выводимое на индикатор число вместе с запятой. При выходе левой значащей цифры за границу индикатора также будет его мигание.

9.Работа с нагрузочным трансформатором требует примене­ния внешнего сигнала «Останов.» для фиксирования времени отклю­чения автомата.

При испытании обычных автоматов используются свободные контакты одного из размыкателей, которые будут разомкнуты при срабатывании аппарата. Их подключают к клеммам «Останов.» уст­ройства и переводят тумблер в положение «Внешн»

В других случаях при использовании нормально разомкнутых контактов проверяемого аппарата, тумблер устанавливают в поло­жение «Внутр.».

10.Если при включении питания на индикаторе высвечивается число с символом t в левой позиции, то работа с устройством не

возможна. Диагностика неисправностей приведена в Приложении 1 описания устройства.

ПРОВЕРКА ТЕПЛОВОГО РАСЦЕПИТЕЛЯ И РЕЛЕЙНОЙ ЗАЩИТЫ С ВЫДЕРЖКОЙ ВРЕМЕНИ

1.Выбрать предел измерения и ввести значение проверочного тока.

2.Ввести длительность протекания тока на 30 — 50 % больше ожидаемого времени срабатывания аппарата.

З.Ввести шаг угла открытия тиристоров (типичное значение 2%).

4.Нажать кнопку «Пуск».

Периодически в течение 0,5 с на индикаторе будет высвечи­ваться измеренное за 0,02 с значение тока до достижения им задан­ного, а затем будет работать секундомер до истечения заданной длительности.

В случае отключения автомата на индикаторе останется время отключения, а измеренное значение тока можно посмотреть, нажав кнопку «Ток» в режиме «Результат».

В случае перегрузки входных цепей предел автоматически пе­реключится на более грубый.

В любой момент можно прервать процесс измерения, нажав кнопку «Стоп».

При достижении угла открытия, равного 100%, процесс набора тока прекратится, так и не достигнув заданного значения. Необходи­мо перейти на схему измерения по рис. 2 с нагрузочным трансфор­матором тока.

Схема

Рис. 2. Применение устройства «Сатурн-М» для проверки авто­матических выключателей с нагрузочным трансформатором и оста­новом секундомера от резервных контактов АВ2 при использовании встроенного (а) и внешнего (б) трансформаторов тока. Тумблер «Останов.» должен быть в положении «Внешн.». Резистор R=50-100 0м, 500 -150 Вт.

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЯ И ТОКОВОЙ ОТСЕЧКИ

1.Выбрать предел измерения и ввести значение тока через ав­томат на 20-30% больше ожидаемого тока отсечки.

2.Ввести длительность проверочного импульса тока (типичное значение — 0,02 с).

З.Ввести шаг угла открытия тиристоров (типичное значение 2 %).

4. Нажать кнопку «Пуск».

Периодически в течение 0,5 с на индикаторе будет высвечи­ваться измеренное на заданную длительность значение тока, сопро­вождаемое включением светодиодов «Ток», «Результат», пока оно не достигнет заданного значения тока.

В случае отключения автомата на индикаторе останется время отключения, а измеренное значение тока можно посмотреть, нажав кнопку «Ток» в режиме «Результат».

Можно установить ручной режим проверки.

1.Ввести длительность протекания тока.

2.Ввести желаемый угол открытия тока.

3.Выбрать ожидаемый предел измерения тока.

4. Нажать кнопку «Пуск».

На индикаторе будет работать секундомер до истечения за­данного времени или до отключения автомата.

Измеренное значение тока можно посмотреть, нажав кнопку «Ток» в режиме «Результат»

Если предел измерения выбран неправильно, то при перегрузке входных цепей устройства индикатор будет мигать, высвечивая не­корректно измеренное значение тока, требуя перевода на более гру­бый предел. Можно установить непрерывный режим работы.

1.Ввести желаемый угол открытия тиристоров.

2.Нажать кнопку «Пуск».

На индикаторе будут высвечиваться минуты, секунды до оста­новки по кнопке «Стоп» или при срабатывании подключенного авто­мата.

Предел автоматически установится на 2500 А. Для работы с внешним трансформатором тока:

1.Подключить вторичную обмотку трансформатора тока к клеммам «12=5 А» устройства.

2. Выбрать предел «ТТ, кА».

3.Ввести значение первичного тока применяемого ТТ. При этом все дальнейшие показания тока будут пересчитаны и отображаться на индикаторе в кА.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.При работе с устройством «Сатурн-М», «Сатурн-MI» необхо­димо строго соблюдать общие требования техники безопасности, распространяющиеся на устройства релейной защиты и автоматики энергосистем.

2.К эксплуатации допускаются лица, изучившие настоящую ме­тодику, инструкцию по эксплуатации и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок электрических станций и подстанций.

3.Подключение входных клемм устройства к токоведущим це­пям должно производиться после проверки отсутствия напряжения.

4.При проверке автоматических выключателей непосредствен­но от сети 380 В подключение входных клемм должно производиться через автоматический выключатель с уставками большими, чем у проверяемого.

5.Рекомендуется входное напряжение подавать после включе­ния питания устройства, а снимать -до его выключения.

б.Соединительные провода надо сначала подключать к уст­ройству, а затем уже к токоведущим цепям.

7.На все время измерения входные клеммы устройства должны быть закрыты изоляционной крышкой.

8.Перед работой с устройством клемму «Корпус» устройства «Сатурн-М» необходимо соединить с контуром заземления.

9.При работе необходимо следить за допустимой длитель­ностью протекания тока через тиристоры для предотвращения пробоя тиристоров:

Устройство для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока

Устройство контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока

Полезная модель относятся к электротехнике и предназначена для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока. Технический результат полезной модели заключается в создании простого и надежного устройства контроля.

Устройство контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока содержит состоящий из двух резисторов делитель напряжения, вход которого предназначен для подключения к контактам выключателя, оптоэлектронную пару, светодиод которой подключен к источнику питания через последовательно соединенные резистор и силовую цепь транзисторного ключевого элемента, к управляющему входу которого подключены параллельно соединенные конденсатор и резистор делителя напряжения, к среднему выводу делителя напряжения подключены первые выводы дополнительных резисторов, вторые выводы которых служат для подключения к контактам соответствующих автоматических выключателей, соединенным с нагрузками, выход фототранзистора оптоэлектронной пары является выходом устройства.

Полезная модель относятся к электротехнике, и может быть использована для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока.

Известное устройство для контроля выключателей нагрузок, принятое в качестве прототипа, содержит шунт в цепи выключателя и индикатор на выходе, а также делитель напряжения, включенный параллельно контактам выключателя и микропроцессорную систему записи и обработки информации. Это устройство обеспечивает текущий контроль за остаточным ресурсом выключателей по износу контактов, а также графоаналитическую информацию о протекании каждого состоявшегося процесса отключения. Для этого в течение всего времени работы выключателя проводится запись текущих значений тока, проходящего через выключатель, и напряжения на его контактах, но на каждый текущий момент времени t сохраняют запись только за предшествующие T1c и так продолжают до тех пор, пока напряжение на контактах выключателя не превысит некоторого порогового значения U пор, при условии, что ток, проходящий через выключатель, также не ниже порогового I пор, после чего запись за предшествующие T1c полностью сохраняют, но дополнительно записывают значения тока, прошедшего через выключатель, и напряжение на его контактах Т2 с и эту информацию также сохраняют, далее вычисляют остаточный ресурс выключателя по износу контактов, после чего процесс записи начинают вновь, т.е. опять переходят к записи и сохранению информации за время T1c и продолжают до тех пор, пока не будет завершена запись М процессов, после чего меняют носитель записанной информации. Для визуального контроля за ходом любого из М записанных процессов отключения выключателя записанную информацию обрабатывают на ПЭМ и представляют в виде графика процесса отключения, в котором за время T1c воспроизводится предаварийный процесс и часть процесса отключения до размыкания контактов выключателя, а в течение времени Т2 — оставшуюся часть

аварийного процесса до погасания дуги и часть послеаварийного процесса (RU93011320, B61L 3/04, 27.08.95).

Недостатком известного устройства является его относительная сложность, обусловленная наличием средств, которые помимо контроля состояния выключателей нагрузок осуществляют в течение всего времени работы выключателя запись текущих значений тока, проходящего через выключатель, и напряжения на его контактах, а также на каждый текущий момент времени сохраняют запись.

Технический результат полезной модели заключается в создании простого и надежного устройства контроля состояния автоматических выключателей нагрузок для систем бесперебойного питания постоянного тока.

Технический результат достигается тем, что в устройство для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока содержащем делитель напряжения, вход которого предназначен для подключения к контактам выключателя, согласно предложению введены транзисторный ключевой элемент, оптоэлектронная пара, светодиод которой подключен к источнику питания через последовательно соединенные резистор и силовую цепь транзисторного ключевого элемента, к управляющему входу которого подключены параллельно соединенные конденсатор и одно из плеч делителя напряжения, к среднему выводу которого подключены первые выводы дополнительных резисторов, вторые выводы которых служат для подключения к контактам соответствующих выключателей, соединенным с нагрузками, выход фототранзистора оптоэлектронной пары является выходом устройства.

Техническое решение с вышеперечисленной совокупностью признаков позволяет с помощью простых и надежных средств осуществлять контроль состояния автоматических выключателей нагрузок.

На чертеже приведена принципиальная электрическая схема устройства для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока.

Устройство для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока содержит состоящий из резисторов 1 и 2 делитель напряжения, вход которого предназначен для

подключения к контактам выключателя 3, транзисторный ключевой элемент 4, оптоэлектронная пара 5, светодиод которой подключен к источнику питания через последовательно соединенные резистор 6 и силовую цепь транзисторного ключевого элемента 4, к управляющему входу которого подключены параллельно соединенные конденсатор 7 и резистор 1 делителя напряжения, к среднему выводу делителя напряжения (к точке соединения резисторов 1 и 2) подключены первые выводы дополнительных резисторов, вторые выводы которых служат для подключения к контактам соответствующих автоматических выключателей, соединенным с нагрузками (на чертеже показан один дополнительный резистор 8, соединенный с делителем напряжения и автоматическим выключателем 9), выход фототранзистора оптоэлектронной пары является выходом устройства.

Устройство для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока работает следующим образом.

Транзисторный ключевой элемент 4, выполняющий функции ключа, подключает к источнику питания или отключает от него оптоэлектронную пару 5, обеспечивая тем самым протекание или прерывание тока через светодиод оптоэлектронной пары 5. Протекание тока через светодиод оптоэлектронной пары 5 (открытое состояние транзисторного ключевого элемента 4) вызывает появление сигнала на выходе фототранзистора оптоэлектронной пары 5, что соответствует выдаче контрольного (аварийного) сигнала во внешнюю цепь.

Применительно к состоянию автоматического выключателя 3 (9) и наличию подключенной нагрузки возможны четыре варианта:

Транзисторный ключевой элемент 4 открыт только в одном случае, когда нагрузка 10 подключена, но автоматический выключатель 3 отключен, поскольку только в этом случае ток, протекающий через сопротивления нагрузки и делителя напряжения, создает на резисторе 1 напряжение смещения, под действием которого транзисторный ключевой элемент 4 переходит в отрытое состояние.

Во всех остальных случаях транзисторный ключевой элемент 4 закрыт, поскольку при отсутствии нагрузки 10 и включенном или выключенном автоматическом выключателе 3 прерывается указанный выше ток через резистор 1, что приводит к снятию напряжения смещения, отсутствие которого переводит транзисторный ключевой элемент 4 в закрытое состояние. При наличии нагрузки 10 и включенном автоматическом выключателе 3 ток через резистор 1 шунтируется выключателем 3, что также приводит к снятию напряжения смещения и переводу транзисторного ключевого элемента 4 в закрытое состояние.

Конденсатор 7 исключает влияние импульсных помех на состояние транзистора 4 и снижает вероятность выдачи ложного контрольного (аварийного) сигнала во внешнюю цепь.

Описанный выше алгоритм работы устройства контроля обеспечивает требуемую функциональность полезной модели т.к., в системе бесперебойного питания постоянного тока необходимо контролировать санкционированное положение выключателя 3 (9) нагрузки 10 (11) только при ее наличии. При отсутствии нагрузки положение автоматического выключателя не влияет на функциональные свойства полезной модели и выдача аварийного сигнала нецелесообразна. При наличии нагрузки и включенном состоянии автоматического выключателя предлагаемое устройство контроля выполняет свою функцию и соответственно выдача аварийного сигнала не происходит.

Устройство контроля было испытано в диапазоне напряжений нагрузки от 20 В до 75 В. Устройство может быть легко реализовано как для схемы нагрузки с «общим минусом», так и для схемы нагрузки с «общим плюсом», причем устройство может быть рассчитано и для иного диапазона напряжений на нагрузке.

Устройство для контроля состояния автоматических выключателей нагрузок системы бесперебойного питания постоянного тока, содержащее делитель напряжения, вход которого предназначен для подключения к контактам выключателя, отличающееся тем, что в него введены транзисторный ключевой элемент, оптоэлектронная пара, светодиод которой подключен к источнику питания через последовательно соединенные резистор и силовую цепь транзисторного ключевого элемента, к управляющему входу которого подключены параллельно соединенные конденсатор и один из резисторов делителя напряжения, к среднему выводу которого подключены первые выводы дополнительных резисторов, вторые выводы которых служат для подключения к контактам соответствующих выключателей, соединенных с нагрузками, выход фототранзистора оптоэлектронной пары является выходом устройства.

ДОМОСТРОЙСантехника и строительство

• Главная
• Связаться с нами

• Четверг, 12 декабря 2019 1:07
• Автор: Sereg985
• Прокоментировать

• Рубрика: Строительство
• Ссылка на пост
• https://firmmy.ru/

3.1.1. При подготовке рабочего места должны быть отключены: токоведущие части, на которых будут производиться работы; неогражденные токоведущие части, к которым возможно случайное приближение людей, механизмов и грузоподъемных машин на расстояние, менее указанного в табл. 1.1:

цепи управления и питания приводов, закрыт воздух в системах управления коммутационными аппаратами, снят завод с пружин и грузов у приводов выключателей и разъединителей.

3.1.2. В электроустановках напряжением выше 1000 В с каждой стороны, с которой коммутационным аппаратом на рабочее место может быть подано напряжение, должен быть видимый разрыв. Видимый разрыв может быть создан отключением разъединителей, снятием предохранителей, отключением отделителей и выключателей нагрузки, отсоединением или снятием шин и проводов.

Видимый разрыв может отсутствовать в комплектных распределительных устройствах заводского изготовления (в том числе с заполнением элегазом) с выкатными элементами, и/или при наличии надежного механического указателя гарантированного положения контактов, а также в элегазовых КРУЭ напряжением 110 кВ и выше.

Силовые трансформаторы и трансформаторы напряжения, связанные с выделенным для работ участком электроустановки, должны быть отключены и схемы их разобраны также со стороны других своих обмоток для исключения возможности обратной трансформации.

3.1.3. После отключения выключателей, разъединителей (отделителей) и выключателей нагрузки с ручным управлением необходимо визуально убедиться в их отключении и отсутствии шунтирующих перемычек.

3.1.4. В электроустановках напряжением выше 1000 В для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, которыми может быть подано напряжение к месту работы, должны быть приняты следующие меры:

у разъединителей, отделителей, выключателей нагрузки ручные приводы в отключенном положении должны быть заперты на механический замок (в электроустановках напряжением 6—10 кВ с однополюсными разъединителями вместо механического замка допускается надевать на ножи диэлектрические колпаки);

у разъединителей, управляемых оперативной штангой, стационарные ограждения должны быть заперты на механический замок;

у приводов коммутационных аппаратов, имеющих дистанционное управление, должны быть отключены силовые цепи и цепи управления, а у пневматических приводов, кроме того, на подводящем трубопроводе сжатого воздуха должна быть закрыта и заперта на механический замок задвижка и выпущен сжатый воздух, при этом спускные клапаны должны быть оставлены в открытом положении;

у грузовых и пружинных приводов включающий груз или включающие пружины должны быть приведены в нерабочее положение;

должны быть вывешены запрещающие плакаты.

Меры по предотвращению ошибочного включения коммутационных аппаратов КРУ с выкатными тележками должны быть приняты в соответствии с пп. 4.6.1, 4.6.2 настоящих Правил.

3.1.5. В электроустановках напряжением до 1000 В со всех токоведущих частей, на которых будет проводиться работа, напряжение должно быть снято отключением коммутационных аппаратов с ручным приводом, а при наличии в схеме предохранителей — снятием последних. При отсутствии в схеме предохранителей предотвращение ошибочного включения коммутационных аппаратов должно быть обеспечено такими мерами, как запирание рукояток или дверец шкафа, закрытие кнопок, установка между контактами коммутационного аппарата изолирующих накладок и др. При снятии напряжения коммутационным аппаратом с дистанционным управлением необходимо разомкнуть вторичную цепь включающей катушки.

Перечисленные меры могут быть заменены расшиновкой или отсоединением кабеля, проводов от коммутационного аппарата либо от оборудования, на котором должны проводиться работы.

Необходимо вывесить запрещающие плакаты.

3.1.6. Отключенное положение коммутационных аппаратов напряжением до 1000 В с недоступными для осмотра контактами определяется проверкой отсутствия напряжения на их зажимах либо на отходящих шинах, проводах или зажимах оборудования, включаемого этими коммутационными аппаратами. Проверку отсутствия напряжения в комплектных распределительных устройствах заводского изготовления допускается производить с использованием встроенных стационарных указателей напряжения.

Механический указатель — положение

Механический указатель положения располагается таким образом, чтобы он был хорошо виден обслуживающему персоналу. В выключателях для наружной установки указатель должен быть расположен так, чтобы снег, осаждающийся на выключателе, не закрывал указатель. Лишь в выключателях с контактами, расположенными снаружи, пристройка механического указателя положения необязательна, так как положение контактов ясно указывает, включен или отключен выключатель. [1]

Механический указатель положения выключателя связан непосредственно с кинематикой механизма и всегда будет отражать правильное положение выключателя Отключено — или Включено, что обеспечивает безопасное выполнение переключений. [2]

Привод снабжается механическим указателем положения разъединителя , причем в рычажных приводах указателем может служить сама рукоятка. [3]

Для удобства персонала механический указатель положения устанавливается и на приводе выключателя, поскольку привод и выключатель находятся в разных коридорах. Поэтому стационарные устройства, сигнализирующие отключенное положение выключателя аппаратов, являются только вспомогательными средствами, на основании показаний которых не допускается делать заключения об отсутствии на оборудовании напряжения. [4]

Привод должен иметь механический указатель положения главных и заземляющих ножей разъединителя с надписями о включении и отключении. В рычажных приводах указателем может служить рукоятка привода. [5]

Рычаг 15 является механическим указателем положения выключателя . [7]

Все выключатели должны иметь четкие механические указатели положения ( включено — отключено), а приводы разъединителей — приспособления для запирания замками. [8]

Привод для разъединителя, имеющего заземляющие ножи, кроме механического указателя положения главных ножей , должен иметь механический указатель включенного и отключенного положения заземляющих ножей. [10]

Приводы разъединителей, отделителей, заземляющих ножей, короткозамыкате-лей и других аппаратов должны иметь механические указатели положения с надписями Включено и Отключено. В рычажных приводах таким указателем может служить сама рукоятка привода. [11]

Оперативный персонал, который выводил в ремонт двигатель и пусковую аппаратуру, яе проверил механический указатель положения выключателя и, поднявшись на этаж, где были расположены разъединители, начал штангой включать трехполюсныи шинный разъединитель. Вследствие того, что эта операция цроизводилась медленно, возникла электрическая дуга, перешедшая непосредственно на сборных шинах в трехфазное короткое замыкание. [12]

Пружинный привод, кроме механического указателя включенного и отключенного положения коммутационного аппарата, должен иметь механический указатель полностью заведенного положения пружины . [13]

В состав блока входят: блокировочное реле типа РП-23, клеммные сборки, подогреватель, электромагниты включения и отключения, контакты КВЦ, срабатывающие в конце хода включения и отключения, кнопочный пост, пусковые клапаны и небольшой пневмопривод двухстороннего действия для переключения контактов КВЦ и механического указателя положения . Шток этого привода посредством рычажной передачи соединен с валом контактов КВЦ и с механическим указателем положения разъединителя. Для удержания привода в крайних положениях служит шариковый фиксатор. [14]

XI. Проверка положений коммутационных аппаратов

XI. Проверка положений коммутационных аппаратов

160. Отключение и включение разъединителей присоединения, имеющего в своей цепи выключатель, должно выполняться после выполнения требований главы X Правил и проверки отключенного положения выключателя по месту его установки.

161. На подстанциях с упрощенными схемами перед выполнением операций с разъединителями или отделителями на стороне высшего напряжения трансформатора должно проверяться отключенное положение выключателей трансформатора со стороны среднего и низшего напряжений по месту установки выключателей.

162. В КРУ выкатного исполнения перемещение тележки с выключателем из рабочего в контрольное (ремонтное) положение и наоборот должно выполняться после проверки отключенного положения выключателя.

163. Проверка положения выключателя по месту установки должна осуществляться пофазно по механическому указателю, имеющемуся на выключателе, по положению рабочих контактов у выключателей с видимым разрывом цепи тока или по показаниям манометров у воздушных выключателей.

В случае отсутствия возможности пофазной проверки положения выключателя по месту установки ввиду конструктивной особенности выключателя допускается проверку положения выключателя проводить по механическому указателю гарантированного положения контактов.

164. Проверка положений выключателей по сигнальным лампам ключей управления и показаниям измерительных приборов (амперметров, вольтметров) допускается в следующих случаях:

отключение присоединения только выключателем (без последующего проведения операций с разъединителями);

отключение присоединения выключателем и проведение операций с разъединителями со щита управления посредством дистанционного управления;

включение присоединения под нагрузку;

подача напряжения на шины.

165. После каждой проведенной операции включения или отключения разъединителей, отделителей, выключателей нагрузки и заземляющих разъединителей их действительное положение должно проверяться визуально. Каждая фаза коммутационного аппарата и заземляющего разъединителя должна проверяться отдельно, независимо от наличия механических связей между ними.

В случае отсутствия возможности визуальной проверки положения контактов разъединителей, отделителей, выключателей нагрузки или заземляющих разъединителей в КРУ, КРУЭ разрешается проверку фактического положения контактов разъединителей, отделителей, выключателей нагрузки или заземляющих разъединителей выполнять по механическому либо иного вида указателю гарантированного положения контактов с учетом особенностей, указанных в главе V Правил.

Особенности выполнения операций и проверки фактического положения контактов разъединителей, отделителей, выключателей нагрузки или заземляющих разъединителей должны быть предусмотрены в местных инструкциях по производству переключений в электроустановках, утвержденных владельцем объекта электроэнергетики (его филиалом) для НСО, объектов электроэнергетики.

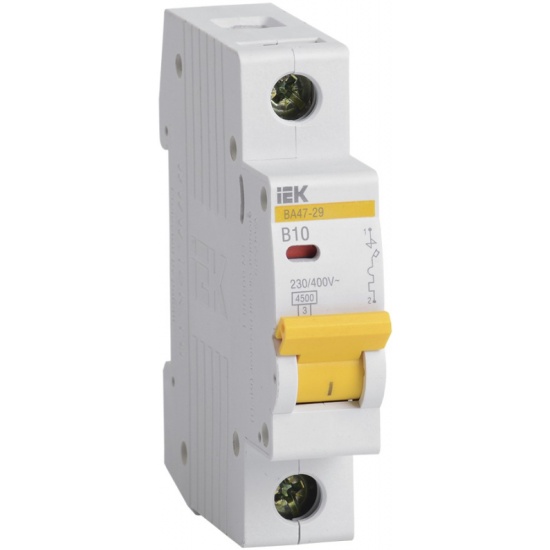

Автоматический выключатель IEK ВА47-29 1Р 10А 4,5кА х-ка В, MVA20-1-010-B

Характеристики

• Количество полюсов: 1
• Номинальный ток: 10 А
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В
• Частота сети: 50 Гц
• Тип расцепления: B

Полное описание и характеристики

Также в продаже:

• Доставка и самовывоз
• Описание
• Отзывы 0
• Обзоры 0
• Гарантия
• Галерея 0

Вы можете купить Автоматический выключатель IEK ВА47-29 1Р 10А 4,5кА х-ка В, MVA20-1-010-B в интернет-магазине с доставкой или забрать в ближайшем пункте выдачи ОНЛАЙН ТРЕЙД.РУ.

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

– выключатели с характеристикой В,

– двигатели с небольшими пусковыми токами (компрессор, вентилятор)

– выключатели с характеристикой C,

– двигатели с большими пусковыми токами (подъемные механизмы, насосы)

– выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

– контакт состояния КС47;

– контакт состояния КСВ47;

– расцепитель минимального напряжения РММ47;

– расцепитель независимый РН47.

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Наличие индикатора положения контактов.

Широкий диапазон рабочих температур от -40 до +50 °С.

Новый эргономичный дизайн рукоятки включения/выключения.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Характеристики

• Количество полюсов: 1
• Номинальный ток: 10 А
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В
• Частота сети: 50 Гц
• Тип расцепления: B
• Серия: ВА47-29
• Степень защиты: IP20

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

Все товары, реализуемые интернет-магазином, являются абсолютно новыми и имеют срок гарантийного обслуживания в сервисных центрах производителей или в сервисном центре ОНЛАЙН ТРЕЙД.РУ. Покупатели, приобретающие цифровое фото и видео, периферийные устройства, коммуникаторы или другую технику в нашем магазине, вместе с товаром получают кассовый чек и гарантийный талон с печатью нашего магазина. Перейти в раздел гарантийные обязательства

Все отзывы о Автоматический выключатель IEK ВА47-29 1Р 10А 4,5кА х-ка В, MVA20-1-010-B

Напиши отзыв — получи ON-бонусы!

Помогать другим покупателям определиться с выбором товара теперь выгодно! Расскажите о товаре, который приобрели у нас, и получите за это ON-бонусы!
Пишите отзывы о каждом товаре, приобретенном в интернет-магазине ОНЛАЙН ТРЕЙД.РУ. Благодаря этому другие покупатели смогут узнать о качестве, достоинствах и возможных недостатках товара, который они собираются приобрести. А Вы за свои отзывы получите заслуженную награду на ваш бонусный счет.

На данный товар видеообзоры более не принимаются.
Подробную информацию о правилах публикации видеообзоров на товары смотрите в разделе ON-бонусы за видеообзоры на товары

На данный товар обзоры более не принимаются.
Подробную информацию о правилах публикации обзоров на товары смотрите в разделе ON-бонусы за обзоры на товары

На данный товар фотографии более не принимаются.
Подробную информацию о правилах публикации фотографий товаров смотрите в разделе ON-бонусы за фотографии товара
