Сварочный кабель

Ни один аппарат, предназначенный для соединения металлических поверхностей путем создания электрической дуги, не может обойтись без такого аксессуара, как кабель сварочный. Именно через него передается электрический ток от трансформатора либо инверторного механизма к рабочему органу. Как правило, сварочные кабели отличаются от обычных электротехнических изделий за счет работы в более жестких условиях.

Преимущества

Если вам приходится приобретать сварочные аксессуары различного типа, они должны отличаться максимально возможным качеством изготовления и способностью пропускать ток с заданными характеристиками. В таком случае вы добьетесь не только собственной безопасности, но также надежности и долговечности используемой техники.

Применение

Сварочные кабели используются в любых видах операций, связанных с обработкой металлических изделий путем их соединения. В частности, наиболее распространенной сферой применения являются методы сварки MMA-TIG. Купить сварочный кабель стоит любому специалисту, который осуществляет работу с металлом.

Характеристики

Кабель для сварочного аппарата отличается множеством параметров, из которых главным является площадь сечения линии передачи электроэнергии. Чем она выше, тем большую силу тока может пропустить через себя провод без повреждения при длительной эксплуатации. В практике строительных и ремонтных работ используются изделия с показателем, варьирующимся в диапазоне от 10 до 150 квадратных миллиметров.

Кроме того, силовой сварочный кабель может отличаться и по количеству жил в проводнике. Стоит помнить, что их увеличение ведет к повышению безопасности и надежности в результате снижения тепловой нагрузки. Для бытовых работ вполне подходят кабели с 1-2 жилами, в то время как устройства промышленного назначения комплектуются проводами, имеющими 3-5 сердечников. В настоящее время применяется только кабель медный сварочный — стальные провода остались в прошлом, как ненадежные и малоэффективные.

Как правило, производитель указывает на изделии, какие именно электротехнические параметры сварочного аппарата могут обеспечиваться при выполнении сварочных работ с участием кабеля. Как правило, кабель для сварочного инвертора бытового назначения может пропускать электрические импульсы с силой тока 150-250 А, промышленные модификации — 600 А и выше. Цена сварочного кабеля зависит и от напряжения, которым обладает электрический ток. Большинство моделей рассчитано на показатель 0,4-0,6 кВ, в то время как дорогие приспособления поддерживают подключения от 1 кВ и выше.

Установленная на сварочный кабель цена за метр также обусловлена качеством используемой изоляции. Наиболее дешевый вариант — шланговая резина высокой прочности, покрытая изнутри слоем талька. Многие специалисты говорят о том, что лучше периодически проверять сопротивление такого покрытия — если уровень падает ниже 0,5 Мегаом (1,0 Мегаом для высоковольтных моделей), эксплуатацию провода стоит прекратить. Более дорогой и качественный вариант — применение синтетических полимеров, обладающих высоким уровнем сопротивления, не подверженных горению и не создающих дыма при плавлении. Если в кабеле содержится несколько жил, они также могут быть разделены между собой дополнительными полимерными пленками, предотвращающими слипание.

В магазине «Энкор24» вы найдете все необходимое для сварки и прочих методов обработки металлических поверхностей. Благодаря уникальным доступным ценам вы получите возможность существенно снизить свои расходы относительно иных методов приобретения профессиональных инструментов.

Как правильно подобрать кабель для сварочного аппарата: марка и длина

Ток, преобразованный сварочным аппаратом должен поступать на токопроводящую проволоку или электрод с минимальными потерями на сопротивление и нагрев. Сварочный кабель имеет большое сечение, работает с высоким напряжением и совершенно безопасен, благодаря надежной резиновой изоляции.

Для качественной работы и минимальной потери тока, следует правильно подбирать диаметр жилы в зависимости от того, сколько ампер номинальный сварочный ток. При удлинении использовать специальные разъемы и следить за целостностью изоляции.

Требования

Сварка относится к работам с повышенной опасностью. При нарушении изоляции проводников и неправильном обращении можно получить ожоги и смертельное поражение током. С другой стороны силовые сварочные провода не лежат на месте, как в другом оборудовании, а постоянно перемещаются, подвергаются отрицательному воздействию.

Для обеспечения ровного горения дуги и безопасной работы, провод сварочный должен обладать следующими качествами:

  • минимальным электрическим сопротивлением;
  • гибкостью;
  • хорошей изоляцией;
  • прочностью относительно разрушающих воздействий в виде растяжений, перегибов, ударов;
  • устойчивостью к воде и агрессивным средам;
  • не реагировать на перепады температур;
  • легко очищаться от грязи.

Электропроводность зависит от материала и диаметра токопроводящей жилы и определяется по ГОСТ 22483-77. Для проводов, передающих ток высокого напряжения, сердцевина делается из меди. Гибкость достигается сплетением жилы из большого количества тонких проволочек.

Сварочный одножильный провод должен иметь изоляционный слой из резины, так же, как и защитный кожух.

В процессе эксплуатации рабочие должны регулярно осматриваться состояние изоляционного слоя и защитного покрытия.

[stextbox технолог завода по производству изолированных проводов и кабелей для сетей ВЧ Костюшенко П. И.: «В целях безопасности шнур на массу делается короткий, на электрод длинный. Это исключает возможность укладки их во время работы спиралью. При токе в 200А возникающая сила индукции вызывает сильный нагрев, расплавляющий изоляцию и приводящую к замыканию и возгоранию».[/stextbox]

Читать еще:  Привод выключателя blg 1002a

Характеристики

Основная рабочая характеристика проводов для сварки, это номинальная сила тока, с которой они смогут работать и сопротивление. Чтобы уменьшить потери энергии при транспортировке и избежать нагрева токопроводящего элемента, необходимо увеличивать диаметр – сечение жили. Минимальная толщина провода электродуговой сварки 6 мм 2 . Используют его в бытовых маломощных сварочных аппаратах мощностью до 80А.

В промышленной сварке применяют кабеля сечением от 16 мм 2 , с номинальным током 189А. площадь жилы может достигать 50мм 2 для промышленного оборудования. Трансформаторы сварочные работают с токами более 300А. Для них изготавливают кабеля соответствующего по площади сечение жилы 70 и 95 мм 2 .

В электродуговой сварке используют только одножильные провода. В них тонкие провода соединены впучки, скрученные в толстую и гибкую жилу. Электропроводность и сопротивление такого многоэлементного провода одинаковая с медным прутом такого же диаметра. Гибкость, пластичность и износостойкость значительно выше. Невозможно несколько раз согнуть монолитный медный прут диаметром 4 мм не разрушив его.

Сварочный кабель состоит:

  • медная жила – сердцевина;
  • тонкая обмотка из полиэтилентерефталата – лавсана;
  • каучук натуральный или искусственный;
  • полимер;
  • наружный изолирующий шланг из прочной резины.

Элементы изоляционного материала могут меняться, но основу качественного провода всегда составляет резина. Она имеет высокую прочность и гибкость, хорошо изолирует от пробоев.

Жила скручена из нескольких элементов и оболочка из лавсана удерживает ее от разматывания и разбухания – местного увеличения сечения и образования зазоров между проволочками. Распушенный кабель быстро перегорит.

Сварочные аппараты производители комплектуют кабелями длиной 3 м и меньше. Это обосновано экономией на комплектующих элементах. Инвертор весит несколько килограмм, но носить на плече 220В опасно для здоровья и даже жизни. Профессионалы утверждают, что можно ставить провод 40 м и больше.

Теоретически максимальная длина кабеля рассчитывается по формуле:

где Sk – сечение имеющегося кабеля;

i – сила сварочного тока;

k – поправочный коэффициент, для токов 200 – 500А он равен 2, если меньше 200А, расчетный коэффициент 100.

Виды и маркировка

По маркировке кабеля для сварочного аппарата можно определить все необходимые для работы характеристики. Буквами указан класс кабеля и его особенности в исполнении. Затем идут температурные условия работы:

  • нормальный режим предполагает диапазон от –40⁰, до +50⁰;
  • Т – кабель пригоден для работы в тропиках, температура –10⁰ – +55⁰ и повышенная влагостойкость;
  • ХЛ – хладостойкий от –60⁰;
  • НГ – негорючая изоляция.

Кроме этого могут стоять дополнительно и другие буквы. Например, дополнительная Н в маркировке обозначает негорючие провода. Их внешняя шланговая оболочка имеет высокую устойчивость к нагреву, не воспламеняется и позволяет работать в помещениях с высокой пожарной опасностью или в цехах с термическим работающим оборудованием.

П – полимерное покрытие. Один из слоев изоляции сделан из полимера. Это частично снижает надежность оболочки. Стоят такие провода дешевле. Применять их можно с бытовыми токами до 120А.

Цифровое обозначение открывает количество жил. На сварочных кабелях их всегда 1. Через знак «×»указана площадь сечения медной жилы. Например, КГ 1×35. Кабель для сварки подбирается по значению рабочего тока. В характеристике к проводам указан размер сечения для каждого предельного и номинального тока. Например 16 мм 2 – работает с оборудованием, выдающим до 189А.

На предприятиях с массовым производством крупных сварных конструкций свою надежность показал провод для сварки серии КРПТ. Его аббревиатура расшифровывается: кабель с резиновым покрытием, тип – переносной, тяжелый. Классический кабель, выпуск которого наша промышленность освоила еще в прошлом веке.

Характеристика «переносной» означает, что в процессе работы можно перемещать оборудование, к которому прикреплен кабель, не скручивая все провода. Просто кабель свободно тянет

Определение «тяжелый» относится не к удельному весу провода, а его повышенной защите от внешних повреждений. Изоляция не нарушится, если на кабель наедет колесо тележки и даже автомобиля, упадет молоток и другой инструмент. Шланг наружной изоляции особопрочный.

[stextbox технолог завода по производству изолированных проводов и кабелей для сетей ВЧ Костюшенко П. И.: «В настоящее время количество кабелей сварочных и подвесных для подводки к энергоемкому оборудованию серии КРПТ сократилось. Его заменяют проводами КГ и КГН, более гибкими, легкими. Новые технологии изготовления изоляционного покрытия значительно повысили прочность оболочки, доведя резиновую изоляцию до состояния особопрочной. Изготовление изделий серии КРПТ делается только на заказ крупными партиями для предприятий со старым оборудованием».[/stextbox]

Читать еще:  Как подобрать автоматический выключатель для асинхронного электродвигателя

Сварочные провода серии КГ – кабель гибкий, с медным сердечником заменили в основном устаревшие КРПТ. Жила имеет скрутку проводов в 16 диаметров по длине одной спирали. Проволоки между собой от слипания защищены тальком. У кабелей в тропическом исполнении медные жилы покрываются оловянным припоем – дополнительная защита от влаги.

У кабелей серии КГ отличная характеристика по электропроводности и сопротивлению. Наружная шланговая изоляция достаточно прочная, чтобы выдержать постоянное трение о пол при перетаскивании.

Сварочный провод КГ выпускается в различных вариантах. Каждый сварщик может выбрать, какой именно кабель по сечению и климатическому исполнению ему нужен или огнестойкий. Вес провода небольшой и рука, удерживающая держак, его не почувствует:

  • КГ1×16 весит 310 кг/км;
  • КГ1×95 весит 1400кг/км.

Стандартом принято указывать вес кабелей и проводов в кг на длину 1 км, следовательно: метр наименьшего и наибольшего, широко применяемых кабелей весит 0,3 кг и 1,4 кг.

Кабель особо гибкий применяется при ручной и полуавтоматической сварке в труднодоступных местах. Масса провода такая же, как у КГ, только изоляция сделана из более пластичного, чем резина, каучука. Разница в стоимости незначительная, поскольку жила из меди такого же сечения, отличается шагом навивки. Выбор остается за исполнителем.

Кабель серии КОГ выполняется в климатических вариантах и негорючий. С повышенной прочностью нет.

Допустимо ли удлинять?

При необходимости удлинять кабель, следует учитывать, что возрастет сопротивление и упадет сила тока на выходе – дуге. Необходимо на бытовой аппарат устанавливать усилитель и увеличивать сечение проводника.

Делается наращивание сварочного провода разъемами Dx25 или другими, подходящими по сечению. Используют часто готовые отрезки кабелей с закрепленным одним концом в разъем. В противном случае следует самостоятельно припаять очищенную медную жилу в разъем и залудить.

Допускается удлинение без разъемов. В этом случае специалисты зачищают и спаивают 2 медные жилы, покрывают соединение оловянным припоем и надежно изолируют тальком, лавсаном, затем резиной в 3 слоя или каучуком.

Выбор сечения при удлинении кабеля

Производство работ на крупных металлоконструкциях, когда требуется мобильность сварщика с держаком на несколько метров в каждую сторону, требует удлинить сварочный кабель. Специалисты допускают его длину до 40 м без потерь сварочных характеристик и стабильности дуги. В противном случае делается длинный силовой провод и постоянно переносится аппарат.

Для удлинения используют разъемы или устанавливается сплошной кабель. Если длина значительно больше, чем расчетная, ее следует грамотно увеличить. Превышать сопротивление нельзя. Упадет ток на дуге, провода будут греться. Дополнительно к имеющемуся, подключают токопроводник большего сечения – следующего по таблице. При постоянных работах с крупными конструкциями, специалисты устанавливают кабель более 50 метров длиной большего сечения и делают расчет по сопротивлению, насколько единиц увеличить ток.

[stextbox длинного провода нельзя сворачивать в бухту. Напряжение в проводе низкое, но ток имеет большое значение. Образованные в замкнутых контурах индукционные токи в кратчайшее время расплавят изоляцию. Надо расправить кабель, уложив его зигзагами.[/stextbox]

Перепроверить правильность выбора можно по указанной выше формуле расчета длины кабеля при заданных значениях тока и сечения жилы – площади.

Особенности эксплуатации и правила подключения

Сварочный кабель продается с разъемом на одном конце и зажимом на другом. Он подсоединяется к выключенному аппарату одновременно с силовым проводом и шнуром заземления. Все соединения должны держаться прочно. После включения в сеть крепится заземление, только после этого можно начинать сварочные работы.

Регулярно следует проверять целостность изоляции, особенно в местах изгибов рядом с держаком.

При переходе на работу с другими токами или с электрода на проволоку, заменяют провод на соответствующий. Если нужный отсутствует, его модно заменить с большим сечением жилы.

Сварочные аксессуары

Адаптер 2-секционный для металлической катушки 15/18кг.

Предназначен для крепления евроразъема на переднюю панель сварочного полуавтомата (или выносного подающего механизма).

Предназначен для подключения горелки к сварочному полуавтомату.

Вентилятор осевой для охлаждения сварочных аппаратов.

Вентилятор осевой для охлаждения сварочных аппаратов.

Вентилятор осевой для охлаждения сварочных аппаратов.

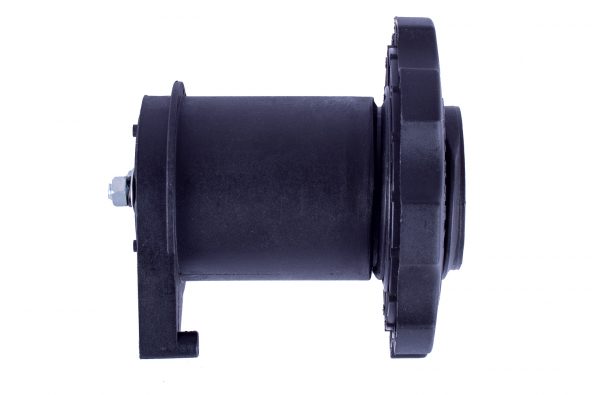

Предотвращает инерционное движение катушки.

Устанавливается в сварочном полуавтомате для подачи и перекрытия подачи углекислоты (смеси) в горелку.

Предотвращает инерционное движение катушки.

Устанавливается на корпус сварочного аппарата.

Устанавливается на корпус сварочного аппарата.

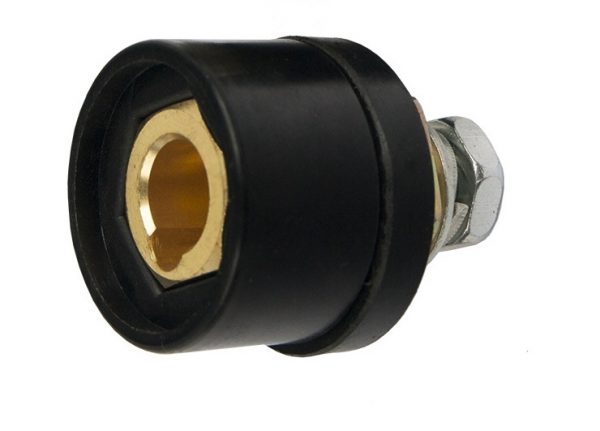

Предназначен для подключения сварочного кабеля к панельным гнездам сварочного оборудования.

Предназначен для подключения сварочного кабеля к панельным гнездам сварочного оборудования.

Предназначено для соединения (удлинения) кусков кабеля.

Предназначено для соединения (удлинения) кусков кабеля.

Предназначен для присоединения сварочного кабеля к свариваемой детали.

Предназначен для присоединения сварочного кабеля к свариваемой детали.

Читать еще:  Как установить выключатель домашний

Предназначен для присоединения сварочного кабеля к свариваемой детали.

Предназначен для присоединения сварочного кабеля к свариваемой детали.

Предназначен для присоединения сварочного кабеля к свариваемой детали.

Напряжение: 1.5 А

Мощность мотора: 30 Вт

Мощность мотора: 80 Вт

Напряжение: 3.5 А

Мощность мотора: 65 Вт

Предназначен для присоединения электрододержателя и зажима заземления к источнику сварочного тока.

Предназначен для присоединения электрододержателя и зажима заземления к источнику сварочного тока.

Предназначен для присоединения электрододержателя и зажима заземления к источнику сварочного тока.

  • Скоро в продаже

Предназначен для присоединения электрододержателя и зажима заземления к источнику сварочного тока.

Предназначен для крепления и манипулирования электродом во время сварки.

Предназначен для крепления и манипулирования электродом во время сварки.

Предназначен для крепления и манипулирования электродом во время сварки.

Устанавливается в сварочном полуавтомате для подачи и перекрытия подачи углекислоты (смеси) в горелку.

Предназначен для подключения горелки к сварочному полуавтомату.

Предотвращает инерционное движение катушки.

Вентилятор осевой для охлаждения сварочных аппаратов.

Вас приветствует специализированный магазин сварочного оборудования и материалов! В нашем магазине Вы найдете более 60 видов сварочной проволоки и более 120 марок электродов, более 40 моделей сварочных аппаратов и более 1 500 различных аксессуаров. Будем рады видеть Вас в нашем магазине по адресу ул. Машиностроителей 29!

Аппарат для терморезисторной сварки
ТРС «Регент 01 МА»

Характеристика изделия

Сварочный аппарат ТРС «Регент 01 МА» применяется для терморезистерной сварки термоусаживаемых муфт из полиэтилена с защитными полиэтиленовыми трубами-оболочками при строительстве и ремонте трубопроводов из предизолированных (ПИ) труб. Диаметр свариваемых муфт от 315 до 1425 мм, при необходимости работы с оболочками большего диаметра возможна работа двух и более аппаратов одновременно.

Аппарат обеспечивает возможность выбора параметров сварки исходя из диаметра муфты и, благодаря интерактивному дисплею, сообщает оператору всю необходимую информацию для подготовки сварочного аппарата к процессу сварки.

Диапазон регулировки мощности позволяет сваривать муфты всех диаметров, а также в одном цикле сварки производить окончательную усадку муфты и непосредственно сварку

Сварочный аппарат ТРС «Регент 01 А» питается от бытовой однофазной сети переменного тока 220В50 Гц или от передвижного электрогенератора. Аппарат работает с нагревательными элементами из меди. Сварочный аппарат ТРС «Регент 01 МА» позволяет применять нагревательные разных производителей

Нагревательных элементы подключаются при помощи специальных контактных устройств.

Внимание:

Сварочный аппарат не допускается использовать в закрытых помещениях с недостаточной вентиляцией и там, где существует возможность образования взрывоопасной смеси газов с воздухом , например при ремонте газопроводов .

При необходимости немедленно ( аварийно ) отключить сварочный аппарат, следует нажать на красный выключатель на корпусе сварочного аппарата.

Скачать технологическую инструкцию

Технические характеристики

Сварочный блок

  • Напряжение питающей сети: 150 В — 280 В,
  • Частота тока в сети: 50/60 Гц
  • Свариваемые диаметры: до 1600 мм
  • Потребляемая мощность при 100% нагрузке: 5.2 кВт
  • Напряжение холостого хода: 58 В
  • Выходной ток: от 29 до 200 A
  • Класс изоляции: H
  • Класс защиты: IP21S
  • Температура воздуха: – 20°C до + 50°C
  • Сетевой кабель: 5 м с евро-вилкой, кабеля для подключения нагревательных элементов.
  • Вес: 8 кг
  • Габариты: Ш 402 x В 160 x Г 300 мм
  • Гарантия на устройство: 12 месяцев

Блок автоматизации и протоколирования процесса сварки

  • Автоматическое протоколирование:- память на 100 000 протоколов;
  • Экран графический ЖК, разрешение 128х64;
  • Карта памяти: SD карта памяти, объемом до 2Гб;
  • Питание: встроенный аккумулятор или батарейка типа крона 9В;
  • Система протоколирования сварочного процесса: режим сварки, время сварки, температура сварки, температуры окружающей среды, статус и ошибка процесса сварки;
  • Режимы работы: автоматический по выбранному диаметру муфты от 300 до 1800мм; ручной режим; контроль времени и температуры сварки;
  • Автотестирование при включение подключенной термопары и наличия карты памяти;
  • Подключаемая термопара: +600С, ХК;
  • Температура воздуха: – 20°C до + 50°C;
  • Класс защиты: IP54 ;
  • Размеры: Ш 110 x В 210 x Г 40 мм;
  • Гарантия на устройство: 12 месяцев;

Комплектация:

  • Сварочный блок — 1шт.;
  • Блок автоматизации и протоколирования процесса сварки — 1шт.;
  • Сварочный кабель: 16мм2, 3 м, клеммы соединения нагревательного элемента
  • Термопара — 1шт.;
  • Соединительный межблочный COM кабель — 1шт.;
  • SD карта;

Аппарат для сварки муфт — 2

1 — Основные технические данные

Аппарат для терморезистивной сварки ТРС «Регент 01М» представляет собой устройство для сварки муфт термоусаживаемых диаметром от 315 до1200 мм., при ремонте и строительстве трубопроводов из предизолированных труб ППУ.

Аппарат дает возможность выбрать необходимый параметр сварки исходя из диаметра муфты. Аппарат работает в комплексе с медными элементами нагревательными «ТД Регент».
