Выключатель нагрузки 10кв 400а

Трехпозиционные коммутационные аппараты с элегазовой изоляцией серии SL 10, 20 кВ

Выключатели нагрузки с элегазовой изоляцией — предназначены для коммутации цепей трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10, 20 кВ и номинальным током до 630 А с изолированной или заземленной через резистор или дугогасительный реактор нейтралью.

Разъединители с элегазовой изоляцией — предназначены для коммутации без нагрузки цепей трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10, 20 кВ, номинальным током до 1000 А, а также для обеспечения безопасности работ при эксплуатации электроустановок.

ПараметрВыключатели
нагрузки
Разъединители
Номинальное напряжение, кВ10, 20
Наибольшее рабочее напряжение, кВ12, 24
Номинальный ток, А6301000
Номинальный ток отключения, А630
Номинальный ток отключения ненагруженного трансформатора, А16
Номинальный ток отключения ненагруженного кабеля, А25
Ток электродинамической стойкости, кА51
Ток термической стойкости (3 с), кА20
Нормированный ток включения на короткое замыкание, кА20
Ресурс по механической стойкости (количество циклов В–tп–О):
– линейных контактов2000
– заземляющих контактов1000
Коммутационный ресурс (количество циклов В–tп–О, выполняемых при коммутации номинального тока), не менее100
Номинальное избыточное давление элегаза в корпусе аппарата, кгс/см20.5
Утечка элегаза из корпуса аппарата, % в год, не более0.2
Срок службы до списания, лет, не менее30

Основными элементами конструкции аппарата являются: корпус из эпоксидного компаунда и привод.

Корпус коммутационного аппарата серии SL – это герметичная оболочка из эпоксидного компаунда, заполненная элегазом (SF6, гексафторид серы) под избыточным давлением 0,5 атм.

Общий вид выключателя нагрузки или разъединителя серии SL:

Общий вид выключателя нагрузки серии SL-BT с предохранителями и дополнительным заземлителем:

Привод аппарата серии SL выполнен в виде отдельного узла и представляет собой пружинный механизм, который обеспечивает вращение вала с требуемыми параметрами угла поворота подвижных контактов, скорости и направления вращения. В зависимости от модификации оперирование приводом производится вручную либо дистанционно.

Контактная система аппарата может занимать три фиксированных положения в следующем порядке: включено – отключено – заземлено.

На лицевой панели расположены гнезда оперирования коммутационным аппаратом, индикаторы состояния пружинных механизмов, указатели положения аппарата, электромагнитные замки, индикатор высокого напряжения.

Ручное включение/отключение аппарата выполняется посредством съемной рукоятки оперирования.

Механический указатель состояния аппарата жестко соединен с валом подвижных контактов.

Коммутационные аппараты серии SL оснащаются приводами трех модификаций:

  • с ручным оперированием (тип «H»);
  • с предварительным взводом пружины (тип «T»);
  • моторизованная версия (тип «М»).

В зависимости от схемы главных цепей ячейки выключатель нагрузки/разъединитель комплектуется дополнительным заземлителем.

Основой для дополнительного заземляющего элемента аппарата либо заземлителя служит панель с опорными изоляторами и заземляющей штангой, приводимой в действие либо собственным приводом (в случае заземлителя), либо приводом аппарата (в случае дополнительного заземляющего элемента). Нож дополнительного заземлителя имеет фиксатор, предотвращающий самопроизвольное размыкание заземлителя. Пружинная система привода обеспечивает стабильную скорость срабатывания заземляющего ножа вне зависимости от действий персонала.

В качестве опорных изоляторов для установки фазных контактов могут применяться изоляторы с емкостным делителем, что вместе с индикатором напряжения, устанавливаемым в приводе, позволяет контролировать наличие напряжения на заземляемых присоединениях.

В отличие от морально устаревших выключателей нагрузки ВНА, ВНП, ВНР и разъединителей РВЗ, РЛН, выключатели нагрузки и разъединители серии SL располагаются перпендикулярно относительно сборных шин, не имеют регулируемых тяг привода, не требуют обслуживания после коммутаций.

  • существенно снизить стоимость коммутационного аппарата за счет реализации в одном аппарате двух функций – выключателя нагрузки (разъединителя) и заземлителя;
  • реализовать систему блокировок, исключающую возможность неправильной эксплуатации.

Герметичный корпус, заполненный элегазом, позволяет:

  • реализовать простую и высоконадежную систему дугогашения;
  • обеспечить защиту контактной системы от воздействия окружающей среды: пыли и влаги;
  • создать коммутационный аппарат, не требующий обслуживания в течение всего срока эксплуатации;
  • свести к минимуму вероятность появления открытой электрической дуги.

Поперечное относительно сборных шин расположение коммутационного аппарата позволяет:

  • реализовать простой и надежный привод, который устанавливается непосредственно на вал и не имеет дополнительных тяг;
  • существенно уменьшить габаритные размеры ячеек КСО;
  • упростить шинную систему распределительного устройства.

Для расчета цены выключателей нагрузки и разъединителей серии SL Вам необходимо воспользоваться конфигуратором.

Конфигуратор максимально упрощает процесс выбора и заказа трехпозиционных коммутационных аппаратов с элегазовой изоляцией серии SL. Заказчик, двигаясь последовательно по пунктам, определяет конфигурацию и состав аппарата.

Зарегистрированные пользователи могут сразу увидеть цену сформированной заявки. Для партнеров АО «ПО Элтехника» цена отображается с учетом предоставленной скидки. После определения (конфигурирования) аппаратов сформированную заявку можно сразу отправить специалистам АО «ПО Элтехника» либо сохранить и распечатать для последующего подписания.

Почему вакуумный выключатель — это лучшее решение для распределительных сетей 6-10 кВ?

Выключатели нагрузки — это аппараты, служащие только для включения и отключения номинальных токов установки. Отключение токов короткого замыкания и перегрузок производит высоковольтный предохранитель, включенный с выключателем нагрузки последовательно.

Выключатели нагрузки применяются в комплектных трансформаторных подстанциях КТП и шкафах комплектных распределительных устройств КРУ, в том числе, в камерах сборных одностороннего обслуживания (ячейках КСО).

Выключатель нагрузки имеет дугогасительное устройство, рассчитанное на коммутацию номинальных токов и токов холостого хода трансформаторов и ЛЭП. Гашение дуги в автогазовом дугогасительном устройстве выключателей нагрузки осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

По уровню допускаемых коммутационных токов выключатели нагрузки занимают промежуточное положение между разъединителями, для которых коммутации под нагрузкой запрещены (как исключение допускается включение на холостой ход линий трансформаторов) и выключателями (вакуумными, воздушными, электромагнитными, элегазовыми), которые способны отключать без повреждения как номинальные нагрузочные токи, так и токи при аварийных режимах.

Выключатели со встроенными предохранителями служит для защиты силовых трансформаторов, воздушных и кабельных линий от токов перегрузки и короткого замыкания.

Выключатели нагрузки ВНА и ВНР имеют конструктивные различия. Оба вида выключателей включаются и отключаются при помощи ручных приводов и мускульной силы оператора, но скорость включения и отключения выключателя ВНА не зависит от скорости оперирования приводом, а включение выключателя ВНР зависит от скорости работы оператора.

Читать еще:  Своими руками электрика дома схемы подключения выключателей

Выключатели нагрузки ВНА-10/400(630), ВНАп-10/400(630)


Выключатель ВНА-10 со встроенным пружинным приводом, ручным заводом предназначен для многократных коммутационных операций включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6(10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Управление осуществляется приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной).

Механический ресурс до первого капитального ремонта не менее 2 000 операций. Межремонтный ресурс 1 000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки — 25 лет.

Условное обозначение выключателя нагрузки ВНА

  • В — выключатель;
  • Н — нагрузки;
  • А — автогазовый;
  • П, Л — правосторонний (левосторонний) привод;
  • I, II, III — расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 — номинальное напряжение, кВ;
  • 630 — номинальный ток, А;
  • 20 — предельный сквозной ток, кА;
  • з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
  • УХЛ2 — климатическое исполнение и категория размещения.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28
Отправить запрос…

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия.

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами — основными 2 и дугогасительными 12, подвижные контакты — основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

Выключатель нагрузки типа ВН-16 на 6 и 10 кВ, имеющий номинальный ток отключения Iном= 400 А и 200 А (в отдельных случаях — до 800 А) и мощность отключения 4 и 3 МВА: а) общий вид; б) дугогасительное устройство продольного дутья

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт. Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере. Путь выхода газов, а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е. рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата. Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически. Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи невозможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия. Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же — зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленные из оргстекла.

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).

Автогазовый выключатель нагрузки типа ВН-10, с ручным приводом на номинальное напряжением 10 кВ, с номинальным током 400 А и током термической стойкостью 10 кА 1- система главных контактов; 2-дугогасительное устройство; 3-система дугогасительных подвижных контактов

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла. При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение. Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Читать еще:  Выключатель нагрузки 2п вн 50а ekf

Выключатели нагрузки ВНР-10/400(630), ВНРп-10/400(630)


Выключатель нагрузки переменного тока автогазовый типа ВНР с ручным приводом, связанным с выключателем механической передачей, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 Гц, напряжением 3-10 кВ и номинальным током до 630 А, с заземленной или изолированной нейтралью.

Конструкция выключателя позволяет с незначительными затратами заменить находящиеся в эксплуатации старые выключатели ВНЗ-16, ВНП-10, ВНП-17 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНР-10.

Условное обозначение выключателя нагрузки ВНР

  • В – выключатель;
  • Н – нагрузки;
  • Р – с ручным приводом;
  • з, пз – наличие заземляющих ножей, предохранителей и заземляющих ножей;
  • I, II, III – расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 – номинальное напряжение, кВ;
  • 630 – номинальный ток, А;
  • УХЛ2 – климатическое исполнение и категория размещения.

Выключатели нагрузки ВНВР-10/630, ВНВР-10/1000


Выключатель нагрузки вакуумный ВНВР-П(Л)-10/630-I(II)(III)-20з(зп) УХЛ2 предназначен для коммутации под нагрузкой цепей трехфазного тока 630 А (1000 А) частотой 50 Гц, номинальным напряжением 6-10 кВ.

ВНВР применяется в шкафах комплектных распределительных устройств КРУ, в комплектных трансформаторных подстанциях КТП, и камерах одностороннего обслуживания КСО. Для гашения дуги установлены вакуумные дугогасительные камеры.

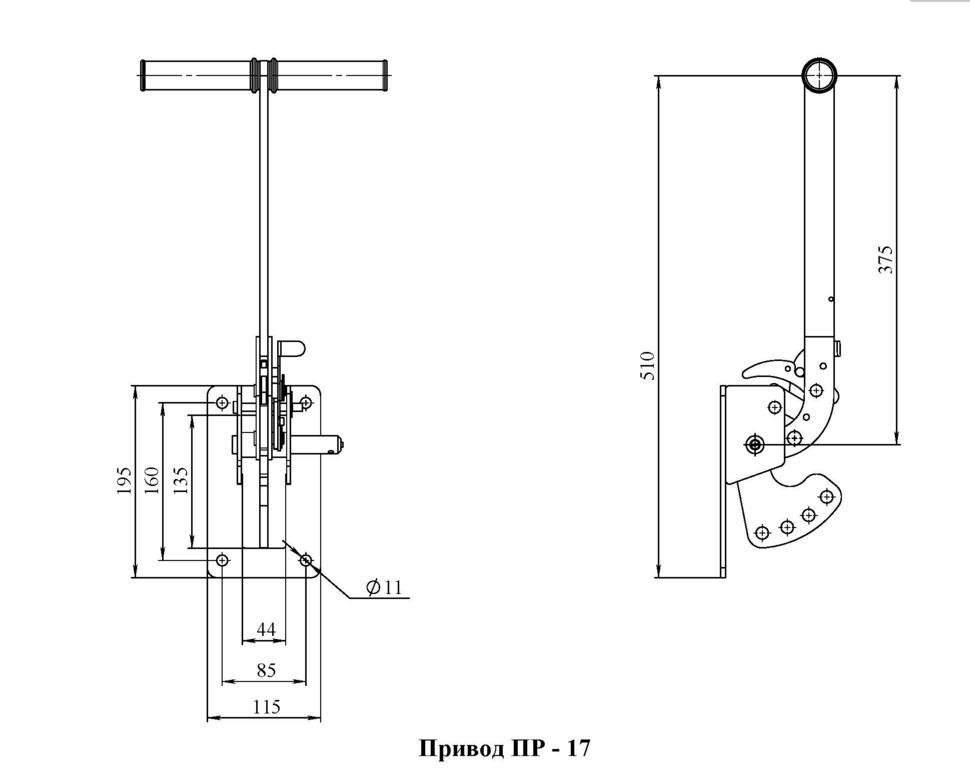

Управление выключателем осуществляется при помощи ручного привода ПР-10, а при расположении выключателя на боковой стенке щита, приводом ПРТ-13

Предусмотрено три варианта исполнения выключателя нагрузки по расположению заземляющих ножей.

I — выключатель с заземляющими ножами со стороны неподвижных контактов; II — выключатель с заземляющими ножами со стороны подвижных контактов; III — выключатель с заземляющими контактами с двух сторон.

Для установки высоковольтных предохранителей серии ПТ существует модификация выключателя ВНВР, укомплектованного дополнительной рамой и контактами-основаниями КО-1, КО-2, КО-3 или КО-4.

Условное обозначение выключателя нагрузки ВНВР

  • В – выключатель;
  • Н – нагрузки;
  • В – вакуумный;
  • Р – разъединяющий;
  • I, II, III – расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 – номинальное напряжение, кВ;
  • 630 – номинальный ток, А (630, 1000);
  • 20 — предельный сквозной ток, кА;
  • з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
  • УХЛ2 – климатическое исполнение и категория размещения.

Производитель

Минский электротехнический завод имени В. И. Козлова, ОАО

Сегодня Минский электротехнический завод — современное, динамичное предприятие, занимающее высокую позицию в экономике страны. Завод производит широкий спектр электротехнического оборудования: — силовые трансформаторы: сухие (25…2500 кВА) и масляные (16…2500 кВА); — комплектные трансформаторные подстанции (16…1600 кВА); — многоцелевые трансформаторы (до 40 кВА); — измерительные трансформаторы тока 0,66 (10…4000 А); — устройства катодной защиты подземных металлоконструкций.

Контакты и адреса · Документы · Прайс-лист · Объявления · Новости · Публикации · Видео · Тех. документация

Смотрите также компании в каталоге, рубрика «Выключатели высоковольтные»

Следите за нами в Life-режиме в Instagram

Деловые поездки, офисная жизнь, актуальные разработки в мире электротехники

Прайс-лист на выключатели нагрузки

Розничные цены по состоянию на 01.01.2021 (цены изменены с 01.03.2021 в связи с ростом цен на медь). Скидки предоставляются заказе более 3 единиц. В стоимость выключателя входит ручной привод и комплект метизов для крепления ошиновки.

Выключатель нагрузки ВНРкз 10/400 УХЛ2

Тип устройства: Выключатели нагрузки ВНА

Документы:

ВНР.pdf
Декларация ВНА,ВНР .PDF

Раздел не найден.

  • Описание
  • Характеристики
  • Преимущества
  • Монтаж
  • Доставка

Назначение

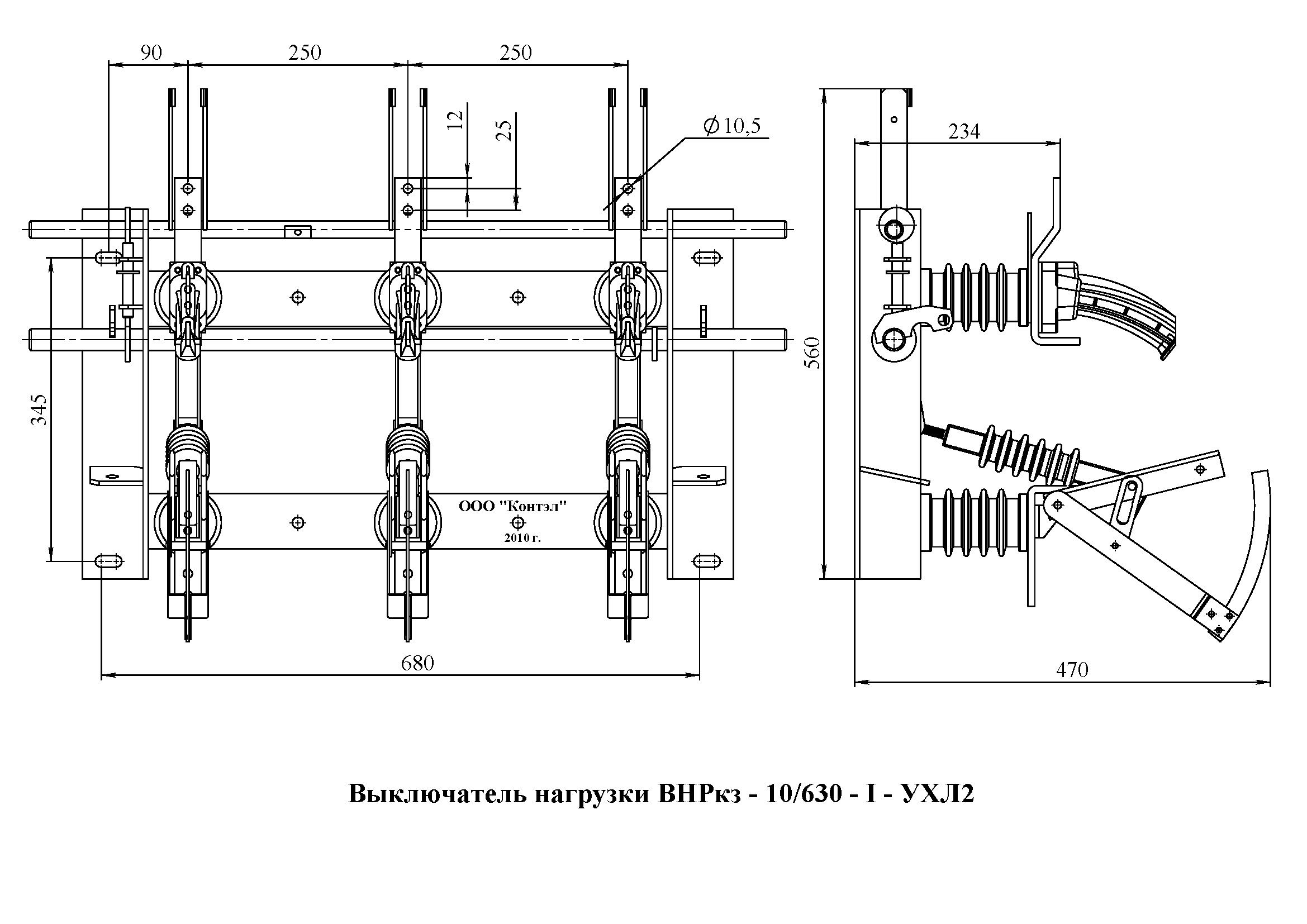

Выключатель нагрузки автогазовый переменного тока типа ВНРк(п)з-10/630-УХЛ2 предназначен для коммутации под нагрузкой цепей трехфазного тока 630 А. частотой 50 Гц. Номинальным напряжением 6-10 кВ.

Выключатель применяется в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП), и камерах одностороннего обслуживания (КСО).

Условия эксплуатации выключателя:

  • Наибольшая высота установки над уровнем моря – 1000м.
  • Верхнее рабочее значение температуры окружающего воздуха — +40 °С.
  • Нижнее рабочее значение температуры окружающего воздуха – — 40 °С.
  • Окружающая среда должна быть невзрыво- и непожароопасная, не содержащая агрессивных паров, газов в концентрациях разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами в концентрациях препятствующих нормальной работе выключателя.
  • включение и отключение выключателя осуществляется ручным приводом типа ПР-17.
  • Конструкция выключателя соответствует требования ГОСТ 17717-
  • Рабочее положение в пространстве – установка на вертикальной плоскости.
  • Требования техники безопасности по ГОСТ 12.2.007.3-75

Технические данные

  • Номинальное напряжение — 10 кВ.
  • Наибольшее напряжение — 12 кВ.
  • Номинальный ток — 630 А.
  • Номинальный ток отключения при cos 0,7 — 630 А.
  • Ток электродинамической стойкости — 51 кА.
  • Номинальное начальное значение периодической составляющей — 20 кА.
  • Механический ресурс до капитального ремонта не менее циклов В-О — 2000
  • Коммутационная способность выключателя с номинальным током 400 А. не менее 20 операций ВО, преимущественно активного тока, равного номинальному, а при номинальном токе 630 А. допустимое количество отключений не менее 10 операций ВО, преимущественно активного тока, равного номинальному.

После выполнения операций проводиться ревизия выключателя с заменой дугогасительных камер. (ГОСТ 17717-79)

Вопрос 4. Выключатели нагрузки на напряжение 6, 10 кВ

Выключатель нагрузки, по сути, представляет собой обычный разъединитель с простейшей дугогасительной камерой. Их начали применять около 60 лет тому назад в электроустановках 3, 6, 10 кВ в тех случаях, когда применение дорогих выключателей оказывается неэкономичным. В те времена этот коммутационный аппарат был выполнен в виде разъединителя и высоковольтного предохранителя, поскольку токи нагрузки в электроустановках 6 – 10 кВ были небольшими, по сравнению с современными нагрузками в электрическую сеть. В этом сочетании, разъединитель был предназначен для отключения и включения токов холостого хода, а также включения токов нагрузки, плавкому предохранителю отводилась роль защиты электроустановки от токов перегрузки и короткого замыкания.

По мере развития производства и соответственно энергетических нагрузок, токов холостого хода электроустановок стали применять так называемые разъединители мощности. Это устройство объединило в себе выключатель, имевший дугогасительную камеру небольшой мощности, и разъединитель. Такая конструкция использовалась только для коммутирования токов нагрузки и небольших токов перегрузки. Чтобы использовать разъединители мощности в цепях питания силовых трансформаторов и конденсаторных батарей, необходимо было устанавливать дополнительно высоковольтные плавкие предохранители, для осуществления защиты от токов короткого замыкания.

Читать еще:  Выключатель автомат дифференц двухполюсный авдт32 с10

Позднее, усовершенствовав эту конструкцию, путем монтажа простейшего дугогасительного устройства на разъединитель, разработчики пришли к созданию нового коммутационного аппарата, получившего название выключателя нагрузки. Как оказалось, эти аппараты дешевле разъединителя мощности и способны отключать довольно большие емкостные токи, работающих на холостом ходу линий электропередачи даже очень высокого напряжения.

В данное время выключатель нагрузки успешно применяется во многих электроустановках, в том числе в качестве генераторных выключателей, в цепях конденсаторных батарей. Выключатель нагрузки нашел применение и за рубежом, при этом гашение дуги выполняется весьма разнообразными способами: коммутации в воздухе, в вакууме, в элегазе, в трансформаторном масле и т.п. Повысился интерес к ним и у российских и украинских производителей, потому как по прошествии 10-15 лет произошли преобразования в электрических сетях – выделение высокого и низкого напряжений, а выключатель нагрузки является наиболее выгодным вариантом в решении вопроса экономии и надежности питания потребителей.

Видов конструкций и типов выключателей нагрузки огромное количество. Некоторые из них приведены ниже.

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия.

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами — основными 2 и дугогасительными 12, подвижные контакты — основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт. Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере. Путь выхода газов, а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е. рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Рис Выключатель нагрузки типа ВН-16 на 6 и 10 кВ, имеющий номинальный ток отключения Iном= 400 А и 200 А (в отдельных случаях — до 800 А) и мощность отключения 4 и 3 МВА:

а) общий вид; б) дугогасительное устройство продольного дутья

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата. Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически. Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи возможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия. Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же — зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленными из оргстекла.

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла. При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение. Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Рис Автогазовый выключатель нагрузки типа ВН-10, с ручным приводом на номинальное напряжением 10 кВ, с номинальным током 400 А и током термической стойкостью 10 кА

1- система главных контактов; 2-дугогасительное устройство; 3-система дугогасительных подвижных контактов

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Лист с заданием 4.
