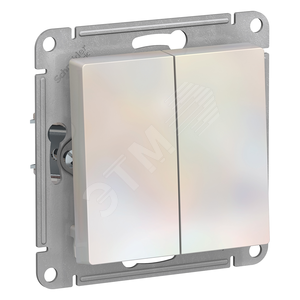

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм жемчуг (ATN000451)

  • Код товара 5406589
  • Артикул ATN000451
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

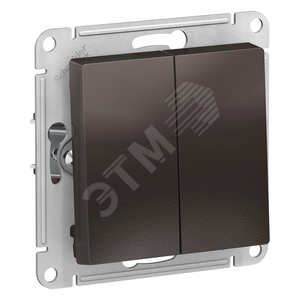

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм мокко (ATN000651)

  • Код товара 8571238
  • Артикул ATN000651
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм грифель (ATN000751)

  • Код товара 6127909
  • Артикул ATN000751
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм белый (ATN000151)

  • Код товара 5855267
  • Артикул ATN000151
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм бежевый (ATN000251)

  • Код товара 8485479
  • Артикул ATN000251
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм карбон (ATN001053)

  • Код товара 585803
  • Артикул ATN001053
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

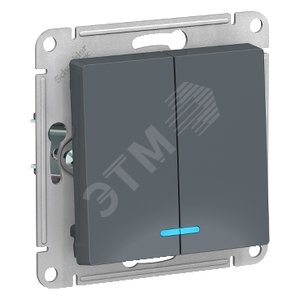

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм грифель (ATN000753)

  • Код товара 5105082
  • Артикул ATN000753
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

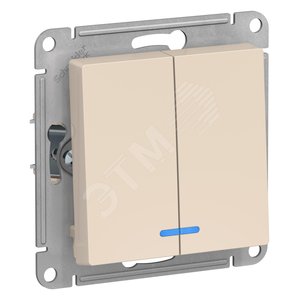

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм бежевый (ATN000253)

  • Код товара 5735635
  • Артикул ATN000253
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

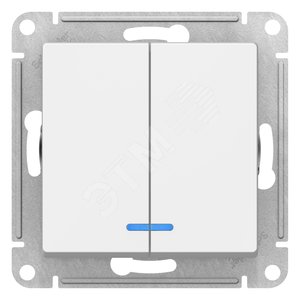

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм белый (ATN000153)

  • Код товара 4782807
  • Артикул ATN000153
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Как разобрать диммер lezard и собрать его обратно?

Что-то сломалось в диммере lezard, он не работает. Как аккуратно разобрать диммер lezard и собрать его обратно?

Диммеры, производимые турецкой компанией Lezard, по своей конструкции ничем не отличаются от обычных поворотных диммеров, выпускаемых другими производителями. Вот как выглядят, к примеру, диммеры серии lezard Mira

Наиболее часто причиной поломки таких диммеров является перепад напряжения в квартире, когда величина тока превышает максимально допустимую нагрузку или же когда случается короткое замыкание. Чаще всего приходит в негодность симистор, который приходится заменять. Для этого необходимо разобрать диммер. Вначале снимается поворотная ручка, затем откручивается контргайка.

Теперь снимаются детали корпуса и появляется возможность для ремонта.

Сборка диммера выполняется в обратном порядке: осуществляется последовательная сборка всех деталей корпуса, после чего завинчивается контргайка и вставляется поворотная ручка.

Диммер «Лезард» (Lezard) от китайского производителя стоит в районе 400-т рублей (+ -), я бы посоветовал задуматься о покупке нового, ибо разобрать диммер проще чем выключатель и если на этой стадии у Вас возникли проблемы, то с ремонтом можно и не справиться.

Вызов мастера для такого мелкого ремонта может оказаться по стоимости равным цене нового диммера.

Речь идёт о механическом диммере (поворотный, второе название).

В первую очередь конечно же обесточиваемся.

Теперь необходимо снять эту самую вращающуюся ручку, тут вариантов несколько (диммеры от этой компании разные), или ручка «сидит» на шлицах, или полукруглое соединение по типу «папа-мама».

Читать еще:  Что такое код номинала автоматического выключателя

В любом случае ручка не откручивается, а вынимается, тянем на себя, придерживаем корпус.

Если шлицы, то под ними гайка, она откручивается против часовой стрелки.

Если «папа-мама» с корпусе винт, так же откручивается против часовой стрелки.

Снимаем пластиковые накладки.

Всё перед нами точно такая же картина как и в случае с выключателем.

Два винта которые раздвигают «усики», винты откручиваем против часовой стрелки, «усики» сдвигаются, тянем диммер на себя.

Осталось отсоединить провода и диммер у нас в руках.

Это конечно не симптом, с такими данными «диагноз» установить не возможно, смотрите уже сами, сборка диммера осуществляется, в обратной последовательности, есть смысл (если переживаете за обратную сборку) «все ходы записывать» (при демонтаже диммера.

Как снять выключатель со стены

В этой статье мы дадим вам пошаговую инструкцию по разбору выключателей. Помните, что не стоит лезть в выключатель, если вы не до конца понимаете, что делать. Ознакомьтесь с инструкцией ниже. Удачи!

Когда ваш выключатель выходит из строя, появляется необходимость произвести его разбор. Инструкция по разбору выключателей, как правило — это стандартная процедура, где все действия одинаковые, несмотря на производителя. Однако, многие современные производители, выпуская интересные дизайнерские выключатели идут на разные изощрения, которые выливаются в то, что многие элементы выключателя разбираются нестандартным образом. Если вы имеете дизайнерские выключатели, то желательно если вы будете использовать инструкцию по их разбору, конкретно от производителя. Мы же расскажем вам о классическом способе разбора выключателей.

Еще небольшое отступление. Если вы решили произвести разбор выключателя своими силами, то первым делом, отключите электричество, чтобы вас не ударило током. Никогда не производите разбор выключателей или розеток, с включенным рубильником.

  1. Что потребуется для разбора выключателей
  2. Как разобрать выключатель
  3. Выводы

Что потребуется для разбора выключателей

Для разбора выключателей вам понадобятся следующие инструменты:

  1. Набор отверток.
  2. Отдельная отвертка, которая будет показывать наличие и отсутствие напряжения.
  3. Нож.

Как разобрать выключатель

  • Если взглянуть на ваш выключатель, то он будет состоять из одной или двух клавиш, которые крепятся на защелках. Для того, чтобы разобрать выключатель, вначале необходимо снять клавиши. Просто возьмите тонкую отвертку и аккуратно подденьте ею клавиши, слегка нажав на них. Таким образом, ваши клавиши выключателя отщелкнутся и вы сможете их снять.
  • Следующим этапом будет разбор рамки выключателя. Для того, чтобы снять рамку выключателя, необходимо открутить два болтика, которые и крепят рамку к сердцевине выключателя.
  • Помимо двух болтов, рамка может также крепиться на защелках, поэтому, воспользуйтесь той же отверткой, чтобы слегка поддеть и надавить на рамку.
  • После того, как вы сняли рамку выключателя, необходимо перейти к разбору сердцевины, которая также держится на двух и более болтах. Сердцевина крепится к монтажной коробке.
  • Для того, чтобы снять сердцевину, открутите два болтика и вытащите ее с коробки.
  • Далее переходим к отключению проводом от выключателя.
  • Провода могут крепиться как при помощи специальных зажимов, так и при помощи маленьких болтиков, которыми провода зажимаются.
  • Открутите болтики или надавите на зажимы, чтобы освободить провода и вытащить полностью сердцевину.
  • На этом процедура разбора выключателей окончена. Далее переходите к обратному действию — установке нового выключателя.

Стоит также оговориться, что ваши выключатели могут разбираться другим способом, потому, что любой производитель оставляет за собой право, делать механизмы так как ему хочется. От сюда и процедура разбора и сбора будут отличаться.

Выводы

Таким образом мы познакомились с инструкцией по разбору классических выключателей. Если эта статья помогла вам разобраться, то мы очень рады и желаем вам успехов в ваших начинаниях. Помните о мерах безопасности и не лезьте в выключатель, если не знаете что делать!

Читать еще:  Выключатель автоматический однополюсный 63а abb

Подробная инструкция, как разобрать стиральную машину Электролюкс

Разобрать стиральную машину Электролюкс на запчасти или с целью ремонта, не владея навыками и опытом подобных работ, достаточно сложно.

Ошибки, допущенные в процессе разбора, могут стать окончательным приговором для дальнейшей эксплуатации бытового прибора.

Для тех, кто сталкивается с подобными работами впервые, на помощь придет подробная пошаговая инструкция, как разобрать стиральную машину Электролюкс.

Придерживаясь ее, разбор и обратная сборка стиралки продет максимально быстро и без особых проблем.

Подготовка к разборке

Чтобы процесс разбора стиральной машины прошел максимально быстро, необходимо заранее подготовить следующий набор инструментов:

  • ключи гаечные;
  • шлицевую и крестовую отвертки (хороший вариант — отвертки с намагниченным наконечником, удерживающим очень мелкие крепежные элементы);
  • плоскогубцы (при работе с бытовыми приборами лучше выбирать инструмент с прорезиненными накладками на ручках);
  • жидкость WD-40 (незаменимый помощник в ситуации, когда необходимо выкрутить покрытые накипью и ржавчиной болты).

Кроме инструментов, под рукой всегда должны быть тряпки, тазик (необходим для сбора оставшейся воды в баке, сливном шланге).

Схема устройства стиралки Electrolux

Понимание, как выглядят и где находятся основные элементы устройства стиральной машины, поможет быстрее провести диагностику и ремонт бытовой техники.

Итак: все элементы внутреннего устройства скрыты за металлическими панелями корпуса (передней, задней, боковыми) и крышкой. Чтобы продлить срок эксплуатации стиральной машины в условиях повышенной влажности, панели покрывают специальной защитной эмалью.

В зависимости от расположения люка, различают стиральные машины Электролюкс с вертикальной загрузкой (закладка белья происходит путем открывания крышки) и фронтальной загрузкой (люк расположен на передней панели).

Внутреннее устройство (определенный набор деталей и механизмов, обеспечивающих бесперебойную, качественную работу стиральной машины) включает:

  1. Модуль управления — один из основных элементов, управляющий и контролирующий функционирование всех механизмов стиральной машины.
  2. Панель управления помогает выбрать необходимую программу, запустить или приостановить процесс стирки.
  3. Прессостат и впускной клапан (обеспечивают контроль процесса набора воды в бак).
  4. Двигатель — движущая сила, обеспечивающая вращение барабана.
  5. Таходатчик (контролирует скорость вращения барабана).
  6. Трубчатый электронагреватель (ТЭН) расположен в нижней части корпуса стиральной машины, под баком, нагревает воду до заданной температуры.
  7. Термистор (вмонтирован в ТЭН, определяет степень нагрева воды).
  8. Демпфер и пружины — элементы уменьшающие вибрацию барабан стиральной машины в процессе стирки, полоскания ли отжима.
  9. Тяжелые бетонные или пластиковые блоки — противовесы (помогают погасить вибрацию, возникающую в процессе эксплуатации стиральной машины).
  10. Резиновый уплотнитель вокруг люка — манжета (обеспечивает максимально плотное прилегание двери, препятствует протеканию воды).
  11. Устройство блокировки люка (защищает стиральную машину от протечек).
  12. Сливной насос, фильтр, патрубки — основные элементы системы слива отработанной воды из барабана.

На задней панели расположены: шнур электропитания, сливной и наливной шланги.

Алгоритм действий

Для каждого типа стиральной машины Электролюкс (в зависимости от способа загрузки) прописан определенный алгоритм разбора.

Бытовой прибор с горизонтальной загрузкой

Корпус стиралки с фронтальной загрузкой — две половинки (задняя и передняя, соединенная крепежными элементами по боковой линии).

Учитывая такую особенность конструкции, стиральная машина Электролюкс разбирается следующим образом:

  1. Находим два винта, расположенных на задней стенке корпуса, выкручиваем их. Чуть подталкиваем крышку по направлению задней стенки, приподнимаем и снимаем с корпуса.
  2. На левой и правой боковой панели выкручиваем два винта, фиксирующие заднюю панель.
  3. В нижней части задней панели выкручиваем два крепежных элемента.
  4. По бокам, предварительно открыв заглушки, выкручиваем фиксирующие болты.
  5. Разжимаем и приподнимаем пластиковые держатели, фиксирующие панель в верхней части корпуса.
  6. Снимаем заднюю панель.
  7. Внутри порошкоприемника находим пластиковый язычок, нажимаем его, аккуратно вытягиваем диспенсер из корпуса стиралки.
  8. Выкручиваем крепежные болты, снимаем дверцу люка вместе с петлей.
  9. Аккуратно поддевая пружину хомута шлицевой отверткой, стягиваем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
  10. Выкручиваем саморезы расположенные на левой стороне панели управления, аккуратно отверткой открываем защелки сверху и по бокам панели, не отключая проводку, снимаем блок управления.
  11. Выкручиваем саморезы расположенные вокруг замка люка, под панелью управления и вокруг сливного фильтра, снимаем переднюю панель с корпуса.
  12. Одной рукой придерживаем шкив, другой — снимаем ремень привода.
  13. Выкручиваем крепеж удерживающий двигатель, отсоединяем клеммы проводов питания, сдвигает мотор чуть на себя, вынимаем механизм из корпуса.
  14. Отсоединяем провода со сливной помпы, выкручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, вынимаем насос из корпуса.
  15. Отсоединяем проводку с ТЭНа, выкручиваем центральный болт (расположен между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
  16. Выкрутив центральные болты, демонтируем противовесы.
  17. Используя плоскогубцы, вытаскиваем шпильку удерживающую амортизаторы, снимаем парные элементы с нижней части бака и корпуса стиральной машины.
  18. В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, демонтируем прессостат.
  19. Аккуратно приподнимая, снимаем бак с пружин, вынимаем его из корпуса.
Читать еще:  Неисправности главного выключателя вов

На данном этапе разбор стиральной машины Электролюкс с фронтальной загрузкой окончен.

С вертикальной

Алгоритм действий:

    Аккуратно поддевая защелки с правой и левой стороны, приподнимаем панель управления, отсоединяем проводку с разъемов платы, снимаем панель с корпуса.

Перед тем как отсоединить какие-либо провода, необходимо сфотографировать схему их подключения.

  • Отсоединяем провода, выкручиваем крепеж, снимаем электронную плату.
  • Предварительно отсоединив патрубки и проводку, демонтируем заливной клапан.
  • Выкрутив фиксирующие элементы, расположенные на задней панели и один в нижней части передней панели, демонтируем боковые стенки корпуса.
  • Из открывшегося пространства вытягиваем двигатель, сливной насос и датчик уровня воды (все элементы расположены под баком). Для этого выкручиваем крепеж, снимаем проводку, вытягиваем механизмы из корпуса.
  • Блокируем колесо шкива деревянным бруском. Аккуратно снимаем ремень привода.
  • Поднимаем верхнюю панель (крышку), вытаскиваем порошкоприемник (фиксируется на защелках).
  • Выкручиваем болты удерживающие крышку.
  • Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо выкрутить. Снимаем верхнюю панель.
  • Выкручиваем метизы удерживающие вал, закрываем дверцы бака, извлекаем бак из корпуса.
  • На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать оконченным.

    Как собрать обратно?

    На самом деле, собрать стиральную машину после полного разбора очень просто. Нужно делать все то же что и при разборе, только в обратном порядке.

    На каждом этапе обратной сборки необходимо сверяться с записями, фото или видео, которые были сделаны на этапе разбора бытовой техники.

    Какие могут возникнуть трудности?

    Основная трудность, возникающая в процессе разбора стиральной машины — закисшие, покрытые ржавчиной крепежные элементы, узлы механизмов.

    Как правило, с первого раза выкрутить или демонтировать подобные детали очень сложно (практически невозможно).

    Решить проблему поможет специальное средство — WD-40. Достаточно обработать закисший элемент, подождать от пяти до тридцати минут (длительность ожидания зависит от плотности известкового налета или ржавчины), после чего приложив немного усилий выкрутить нужный элемент.

    Заключение

    Процесс разбора стиральной машины Электролюкс — процесс длительный, требующий немало терпения, аккуратности и внимания. Знание особенностей устройства стиралок с разным типом загрузки ускорит процесс демонтажа.
